【国家标准(GB)】 半导体集成微型计算机电路cμ8080 A型8位微处理器功能验证方法

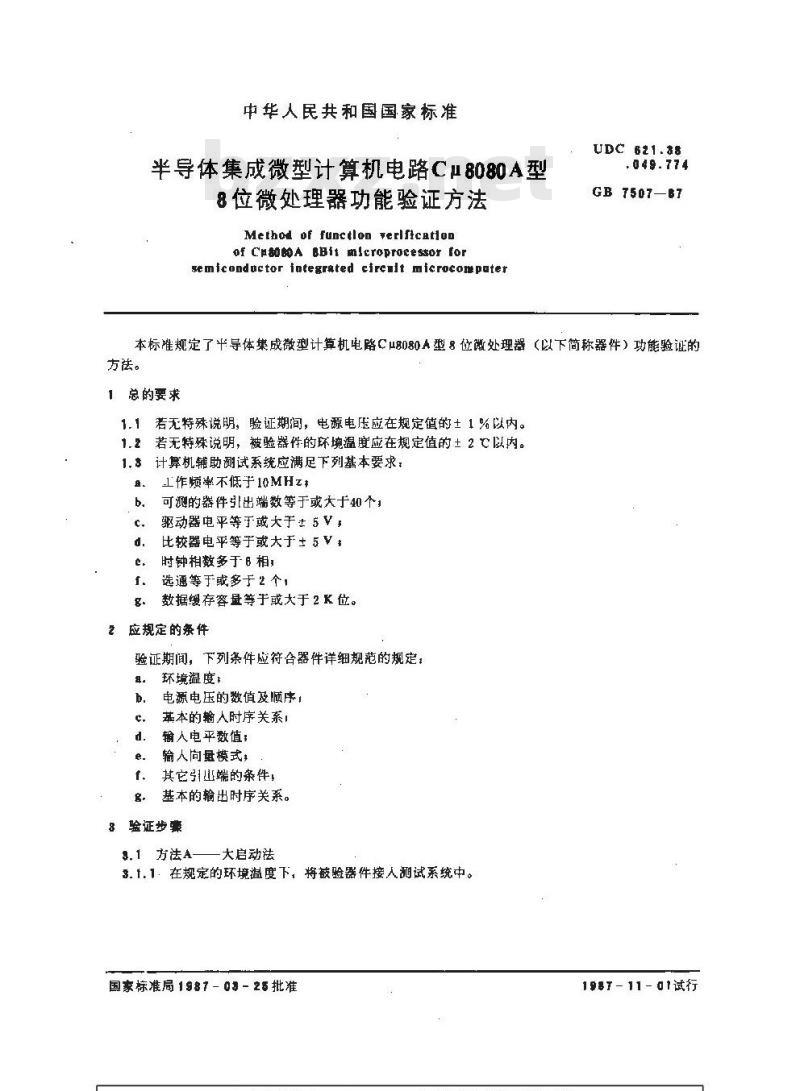

中华人民共和国国家标准
半导体集成微型计算机电路Cμ8080A型8位微处理器功能验证方法
Method of functlon erlficationof CpsoeoA BBit mlcroprocessor forsemiconductor integrated circlt microcompaterUDC 621.*8
.049.774
GB 7507-67
本标准规定了半导体巢成微型计算机电路Cu8080A型8位微处理器（以下简称器件）功能验证的方法。
总的要求
若无特殊说明，验证期间，电源电压应在规定值的土1%以内。1.1
1.2若无特殊说明，被验器件的环境温度应在规定值的±2 ℃以内。1.$计算机辅助测试系统应满足下列基本要求：9.
工作频率不低于10MHz
可测的器件引出端数等于或大于40个，驱动器电平等于或大于+5V
比较器电平等于或大于±5V：
时钟相数多于B 相;
选通等于或多于2个，
数据缓存容量等于或大于 2 K位。应规定的条件
验证期间，下列条件应符合器件详细规范的规定：母
环境温度；
电源电压的数值及顺序，
基本的输人时序关系
输人电平数值；
输人向量模式，
其它引出端的条件，
基本的输出时序关系。
验证步票
$.1方法A-
大启动法
3.1.1：在规定的环境温度下，将被验器件接人测试系统中。国家标准局1987-03-25批准
1987- 11- 01试行

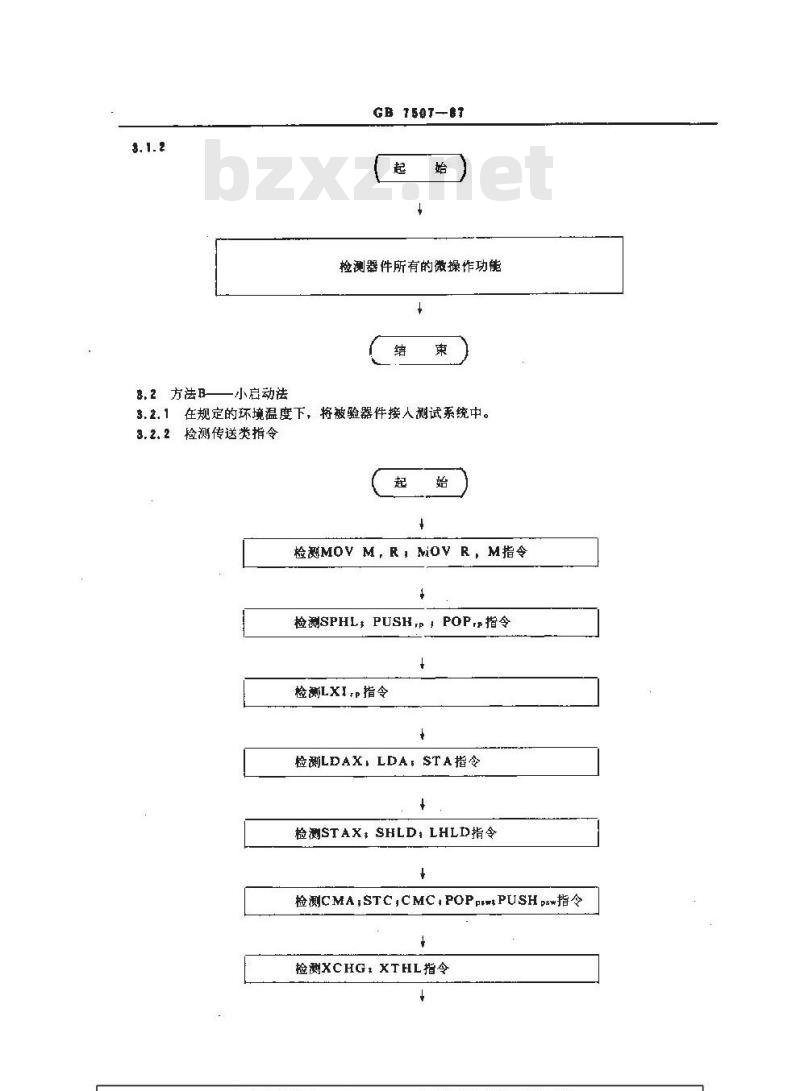

8.2方法Bwww.bzxz.net
一小启动法
GB 1507-87
检测器件所有的微操作功能
3.2.1在规定的环境温度下，将被验器件接人测试系统中。3.2.2检测传送类指令
检测MOVM，R，MOVR，M指令
检测SPHLPUSHpPOP指令
检测LXIp指令
检测LDAX，LDA，STA指令
检测STAX SHLD,LHLD指含
检测CMA,STC,CMC,POPpPUSHpw指令检测XCHGXTHL指令

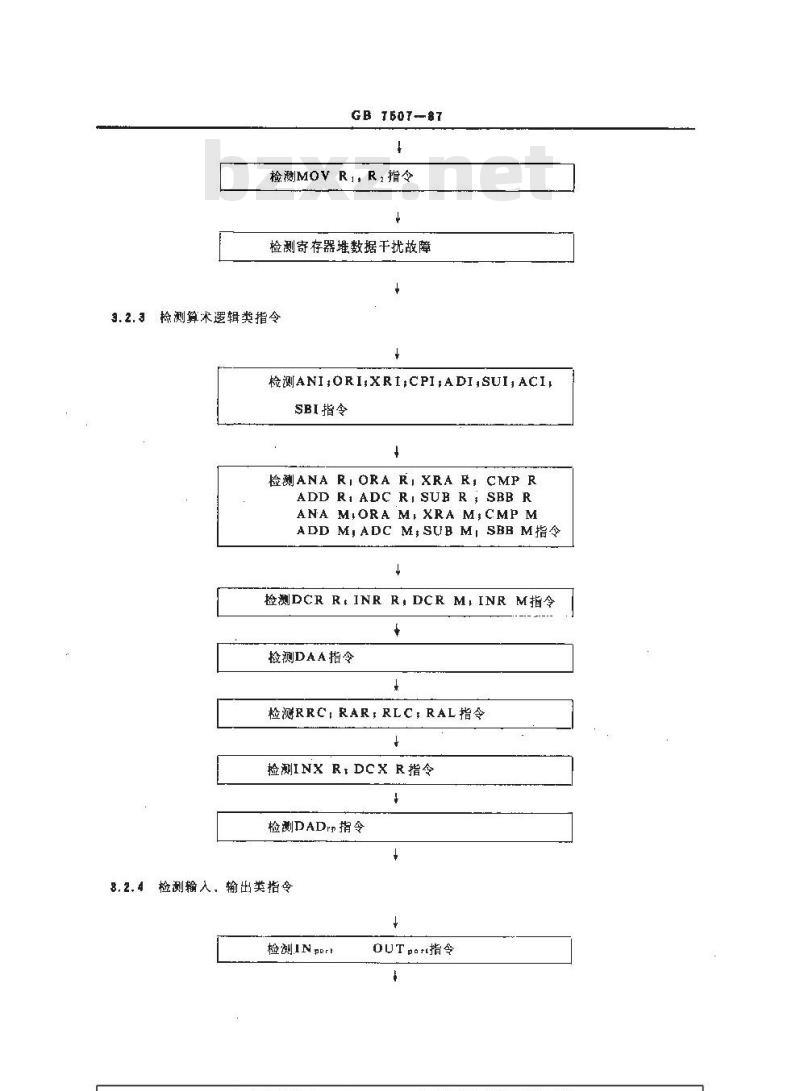

GB7507-87
检测MoV Ri，R2指令
检测寄存器堆数据干扰故障
3.2.3检测算术逻辑类指令
检测ANI ORI;XRI;CPI ADI,SUI,ACI,SBI指令
检测ANA R,ORA R,XRA R, CMP RADD RI ADC RISUB R ; SBB R
ANA M,ORA M, XRA M;CMP M
ADD M,ADC M;SUB MI SBB M指Q
检测DCR R.INR R.DCR M'INR M指令+
检测DAA指令
检测RRC’RAＲ，RLC，RAL指令
捡测INX R,DCX R指令
检测DADrp指令
8,2.4检测输入，输出类指令
检测INppr!
OUT指令

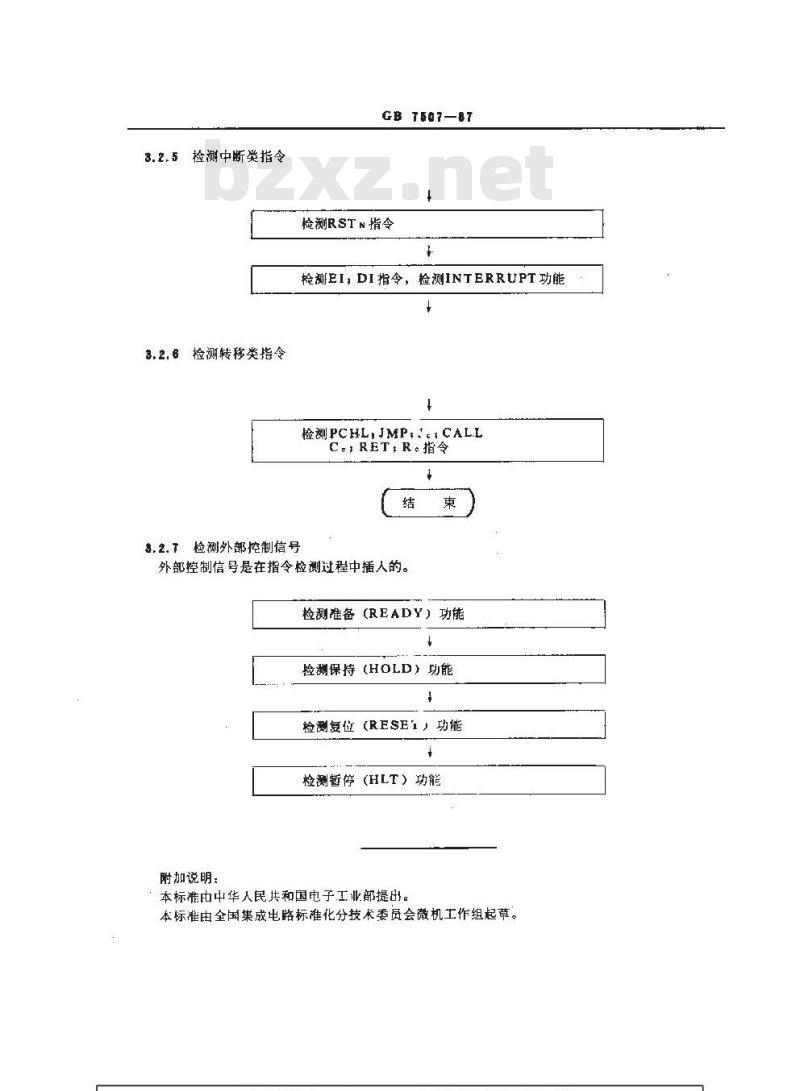

3.2.5检测中断类指令
3.2.6检测转移类指令
Cb t407—87
检测RST N指令
检测EI，DI指令，检测INTERRUPT功能+
检测PCHL, JMP, CALL
C.,RET,R.指令
.2.1检测外部控制信号
外部控制信号是在指令检测过程中插人的。东
检测准备（READY）功能
检测保持（HOLD）功能
检测复位（RESET）功能
检测暂停（HLT）功能
附加说明：
本标准由中华人民共和国电子工业部提出。本标准由全国集成电路标准化分技术委员会微机工作组起革。
