【国家标准(GB)】 弹簧钢

中华人民共和国国家标准
Sprlng steel
本标准造用下热轧、锻制冷拉圆，方，扁及异型截面弹簧钢钢材。1分类、代号
669.14 : 621
GB 1222—84
代替GB122275
当钢材按淬透性交货时，在牌号后加后级字母“”。未指明时，按力学性能交货。表示方法按GB221-—79钢铁产品牌号表示方法》执行。如：60CrMnMoAZ表示按淬透性交货的钢材。2尺寸、外形、重量及允许偏差
2.1热轧圆、方钢
热轧圆、方钢的尺、外形，重量及允许偏差应符合GB702—86%热轧圆钢和方钢尺小、外形、重量及允许偏差中2组的规定。
2.1A锻制、方钢的尺寸、外形、重量及允许偏差应符合GB908—87《锻制圆钢和方钢尺寸、外形、重量及允许偏差》的规定。
2.2冷拉圆钢
冷拉圆钢的尺小、外形、重量应符合GB905一82《冷拉圆制尺小、外型、重量及允许偏差》的规定，货尺寸充许偏差级别应符合GB905—82中11级的规定。2.3热轧扇钢
2. 3.1尺寸及允许偏差
2.3.1.1扁钢的截面形状应符合图！或图2的规定，要求按图2供货时（应在合同中注明），如未注明按图1供货。
图1平面弹簧扁
国家标准局19840430发布
1985-05-01实施
GB 122284
图2单面双槽弹簧扁钢
1—R~1/21=2~3 mm:2图中列±的 R,r,6,b1,α 只在孔型上控制+不作为验收条件
2.3.1.2扁钢的尺寸规定如下；
下面扁钢的尺寸应符合表1的规定。根据需方的特殊要求，并经供需双方协议，可供应表1以外的其他尺寸的扁钢。
法：带圆括号的尺寸不推荐使用，（6.5）
(9.5)1011
161820 253G
b，单面双槽扁钢的尺寸应符合表2的规定。根据需方的特殊要求，并经双方协议，可供应表2以外其他尺的扇钢。
2.3.1.3扁钢尺于的允许偏差规定如下：GB1222--84
平面扁钢的尺小充许偏券应符合表3的规定。2. 3. 1. 3. 1
截面尺寸
宽度50
>12～20
>20~30
>50--100
充许偏差
宽度50~100
经供需效方协议，供应其他截面形状的扁钢时，其宽度和厚度的允许偏差亦可按表3的规定。2.3. 1.3.2单面双槽扁钢的尺寸允许偏差应符合表4的规定。双糖的不对称度不大丁 2 mm·假其人对称度不大下3mm的重年不超过交货虽10为的允许交货。扁钢宽度和槽底厚度的允许偏差按供脂双协设。
10×75
11+0 25
2.3.1.4扇钢的平面厚度老，在同一截面内任意两点量时，不得人于厚度公差之半铁道机车车辆用扁钢不受此限制但宽面中问不得有凸起，2.3.2长度及允许偏差
2.3.2.1普通长度为2~6m
2.3.2.2篇钢的定尺、倍尺长度应在合同中注明,其允许偏差为十50mm。用飞剪剪划时定尺、倍尺度偏差,按供需双力协议。
2.3.3外形
GB1222-84
扁钢每米长度的弯曲度应符合表5的规定。表5
普通稍度
扁钢淳度
弯曲方向
大大于
较尚精度
注：对带方采川感应炉加热的扁钢(合同中注明厚度大了或等F7mm时，平李每米不大了4mm。2.3.4重量
扁钢按实际重量交货、
2.4交货钢材不充许搭配短尺
3技术要求
3.1牌号及化学成分

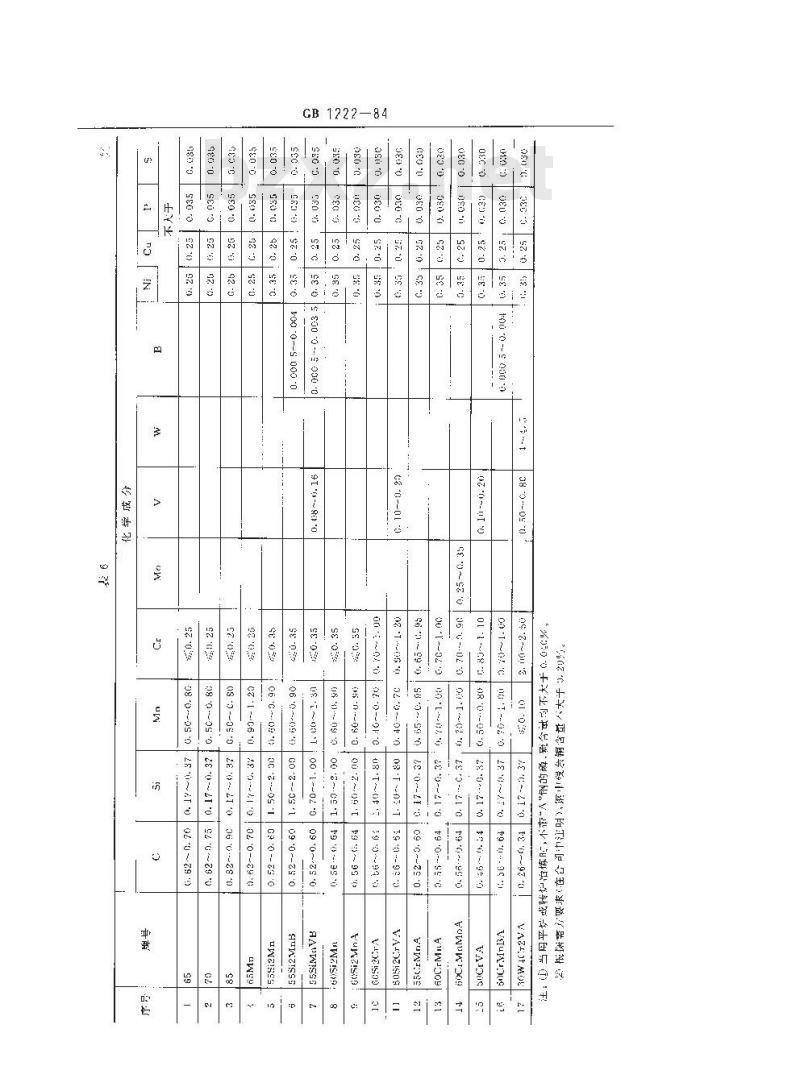

3. 1.1钢的牌号及化学成分(熔炼分析)应符合表 6 的规定,II
3.1.2根据需方的特殊要求，并经供需双方协议（在合同中注明）可供应比表6规定的化学成分范围较窄的钢材。
CB 1222—84
6000--0000
100-0--9 000 :0
38---05-0
G ~-52 '0
ce*0--01 -0
91'0-~80
0s 2-0u 3
--02
00 -1-~0.
01-1G8-080-090
06 ℃-02 *0
00---02
96 1- 99 *0
on *o1
JE*: --21*0
-93
+* 9%
2-0--21*0
00-1~01 0
28*0--21-0
98-9 0
02.-0--01-0
05 -n--09 *0
05 * --- 05 *
os ~0
0--09-
06 *G--8 *?
Gz- --6 0
0---090
18 -0--21.
08-1 --07-T
ur't--ot +?
+9*0---99*0
+90--550
09 :6-±-0
TS -0--93*3
39 ---99
9 -~ 95
F9*---95*0
09~2*0
00*[--02*0
0G 2--o5 -
---11-0
02-0--29 0
02 :0--39 -0
080--05-0
60-~210
52'0~29
080--09
26 02T)
02*0 -~-79 **
VAZ+TMOU
VuwuwiDxg
VA-2S0
Yunzissg
G1222-84
3.1.3钢材或钢还的化学成分允许偏差应符合GB222—84钢的化学分析用试样取样法及成品化学成分允许编案》的规定。但55Si2MnB3钢的钢材或钢坏允许硼含量不小下0.0002%时亦可交货。3.2冶炼方法
钢应用平炉、鼠气转炉或电弧炉冶炼，亦可用经双方协议的其他方法冶炼。3.3交货状态
热轧钢材以热处弹或不热处理状态交货，冷拉钢材以热处理状态交货。3.4力学性能
3.4.1用热处理毛坏制成试样，测定钢材的织向力学性能.其结果应符合表7的规定，3.4.2表7所列力学性能适用于截面尺小不大下80mm的钢材。大于80mm的钢材，允许其仲长率。断面缩率较表7的规定分别降低」个单位及5个单位，7
热处甲剖度
3Sh2Mn
55Si2MnB
55SiMrV3
60Si2Mn
60Si2MnA
CUS:2CTA
60Si2CIVA
5aCrMnA
6CCIMnA
6CMnMoA
I6 6l+MnRA
SrW4Cr2VA
萍火温婆
830-860
H3G~8GF
830~85t0
58~ u
只火温度
用服点以
kgf/mm2
460510 110( 0.2)
460--520
110tat.2)
460~520
为学性能
不小于
抗拉强度小
kgl/mm
仲长滋
收缩率$
注：(1)规定热处理温度上下限外，表中热处理温度允许偏差为萍火士20℃，问火一50C。根据需方特歌要求，火可按±3℃进行。
3UW4C12VA除究应强意外，其他性能检验结昊传参考，念接+的指标其试举可采用下烈试样中的-种：若接GB228-766金属拉方试验医作拉伸试验时所测8值供参考。bzxZ.net
试样一：标臣为50:mm，平行长度60mm，直14mm，启部半径大15mm试样标距为4A，兰行长度1.2倍标距长度.肩半径大F15mm。3.4.3钢材交货状态的硬度应符合表8的规定。供方能保证合格时，可不作该项检验组
GB 1222—84
8565Mn555i2Mn
60Si2Mm 60Si2MnA50CrVA
55SiMnVB 55Si2MnB
55CrMnA 60CrMnA
60Si2CrA 60Si2CrVA 60CrMnBA
60CIMnMoA 30W4Cr2VA
所有牌号
交货状态
热轧一热处理
冷拉+热处理
有[硬度 HB
注：55SiMnVB钢热轧材，其布氏硬度HR不大于341的，其重量不超过交货量10元的允许交货。3.5对十55SiMnVB和55Si2MnB钢需进行济透性试验。试验结果：55SiMnVB钢在距未端9mm处洛氏硬度不小于HRC52；55Si2MnB钢在距末端6mm处洛氏硬度不小于HRC52。如供方能保证合格，可不作该项检验。
3.6低倍
在钢材横向酸浸低倍试片上检查低倍组织时，不得有缩孔、裂缝、分层、白点、气泡、翻皮及夹架。般蔬松、中心疏松及偏析均不得超过2.5级。经热处理后交货的硅锰弹黄钢应检有断II，其钢材断口上不得有肉眼可见的石墨碳。
3.7脱碳层
钢材的总脱碳层（铁素体十过渡层）深度，每边不得大于表9的规定（扁钢脱碳层在宽面检查）.或按双方协议。
公称直径或厚度
硅弹资钢
3.8表面质量
总脱碳层深度不大于自径或厚度的，义热乳材
方扇钢
3.8-1热轧钢材表面不得有裂纹、折，结疤、夹杂、分层、压入的化铁皮。冷拉钢材
钢材的局部缺陷必须倾斜清除，清除时不得采取铲带的方法。清除后不得使钢材小于允许的最小尺于，清除的宽度不小于清除深度的5倍。局部的压痕、划痕和凹坑，其深度不超过从钢材实际尺算起的允许负偏差的二分之一时，可不消除。
3.8.2冷拉材表面应符合GB3078—82《优质结构钢冷拉钢材技术条件》的规定。3.9根据需方要求，可供应下列有特殊要求的钢材，具体项目等出双方协议。3.9.1材检查非金属夹杂物。
3.9.2冷拉材检查石翠碳。
3.9.3钢材检查显微组织
GB 1222-84
3.9.4钢材检查品粒度，检查结果应在5~8级范围内。3.9.5济透性（55SiMnVB.55Si2MnB以外的钢）。3.9.6其他要求。
4试验方法
每批钢材捡验取样数量、部位及试验方法按表10规定。4.1
试验项Ⅱ
化学成分
低培组织
拉伸试验
末端萍透性
晶粒度
夹杂物
显微组织
石聚碳
取样数量
取样部位
GB 222—84
相当于锅锭头部的不
同根钢坏或钢材
不同报钢材
不同根钢材
不同模铜材
不同根钢材
钢坏或翔材
任一根钢材
不同根钢材
不间根钢材
不尚根阈材
试将方法
GB22363YB3578
GEB22382
GB22381
GB 157 S0
CE1814-79
GR 231 -63
G3 228—76
GB224--78
GB22563
YB2777
YB 25- 77
YB26-59
YR43--61
注：当能保证钢的低诺组织合格时，川用超声波探伤法和其他方法代誉酸授法进行低倍组织检验、4.2尺小测量方法
钢材用通用量具测量尺寸。
4.3表面质量检查
材用肉眼进行表面质检查，必要时可用细锂刀或细砂轮磨后检查。5捡验规则
5.1查和验收
钢材的检督和验收山供方技术监督部门进行。5.2组批规则
钢材应按批检查和验收。每批由同扩槽号、同一尺寸、同一热处理炉次、同一交货状态的钢材组放。
5.3当能保证成品钢材合格时.同炉罐号的钢材或钢坏的低倍组织、力学性能、非金属爽杂物，晶粒度和济透性的检验结果，允许以坏代材，以大代小。5.4复验规则与判定
GB1222-84
检验项目的复验规则按GB2101一80型钢验收、包装.标志及质量证明书的一般规定》的规定6包装、标志及质量证明书
应合GB2101—80的规定.
包装类型为2号。
附加说明：
本标准由中华人民共和国冶金工业部提出。本标准由重庆特殊钢厂北京红冶钢厂，冶金部标准化研宪所负责起草。本标准主要起草人李平福、陈德修、梁永智、纪贵。自本标准发布之起，原冶金工业部部标准YB847--75热轧弹簧扁钢品种作废。本标准水平等级标记
GB1222—84 1
GB/T1222—1984弹簧钢》第1号修改单本修改单业经国家标准局于1988年5月12日以国标函［19881073号文批准，自1988年7月1日起实施。
在适用范围中增加“锻制”二字，改为“本标准适用于热轧、锻制、冷拉圆、方、扁及异型截面弹簧铜钢材”。
二、2.1条改用新条文
“热轧圆、方钢的尺寸、外形、重量及允许偏差应符合GB702一86%热轧圆钢和方钢尺寸、外形、重量及充许偏差》中2组的规定。”
三、在2.1条与2.2条之间补充新条文2. 1A2.1A锻制圆、方钢的尺寸、外形、重盘及允许偏差应符合GB908—87≤锻制圆钢和方钢尺寸、外形、重量及允许编差》的规定。
四、表3更改为新表：
截面尺寸
宽度≤50
五、表9更改为新表：
>12~20
>20~30
>50100
公称直径或厚度
硅弹簧钢
其他钢
充许偏券
宽度50~100
± 0. 25 ± 0. 30
总脱碳层深度不大于直径或厚度的%热轧材
宽度>100
冷拉钢材
方扁钢
六、将2.3.2.1茶中“不小于1.5m的…，交货量的10%”等字删除。七、在2.3.4条后补充新条文2.4：-2.4交货钢材不允许搭配短尺。注：未经上述修改的原标准自1991年1月1甘起作废，2.0
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
