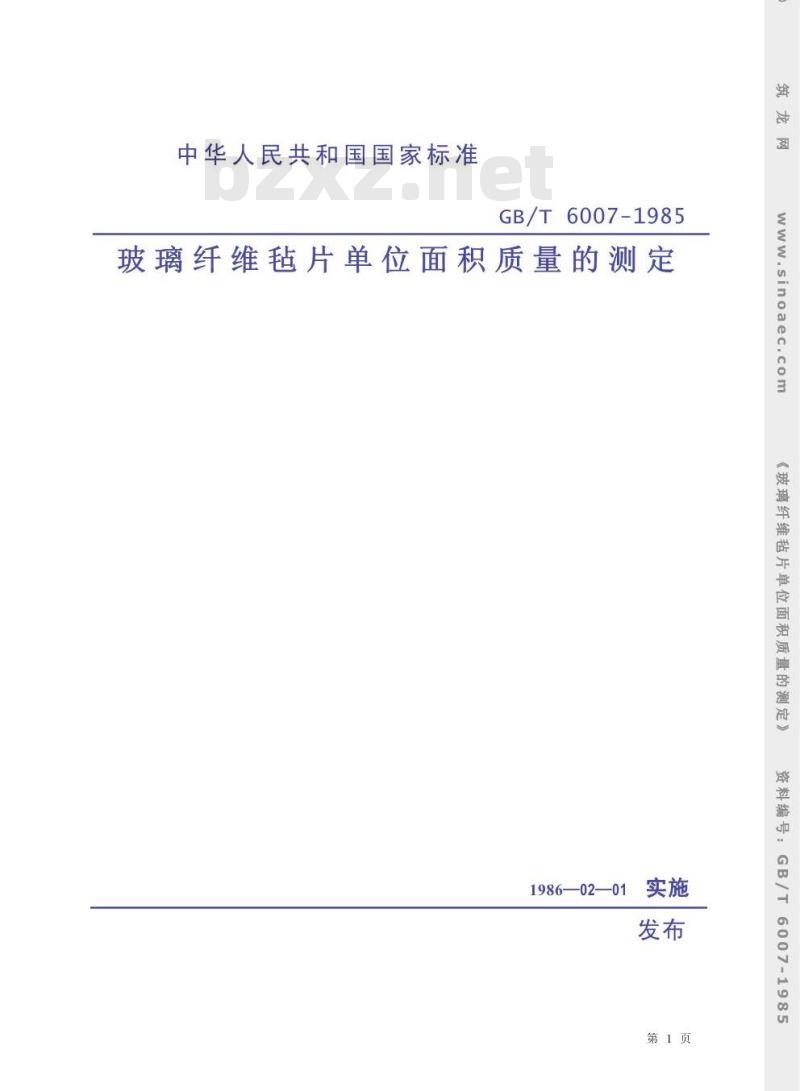

【国家标准(GB)】 玻璃纤维毡片单位面积质量的测定

GB/T6007-1985
玻璃纤维毡片单位面积质量的测定中华人民共和国国家标准
《玻璃纤维毡片单位面积质量的测定》料编
6007-1985
1986—02—01

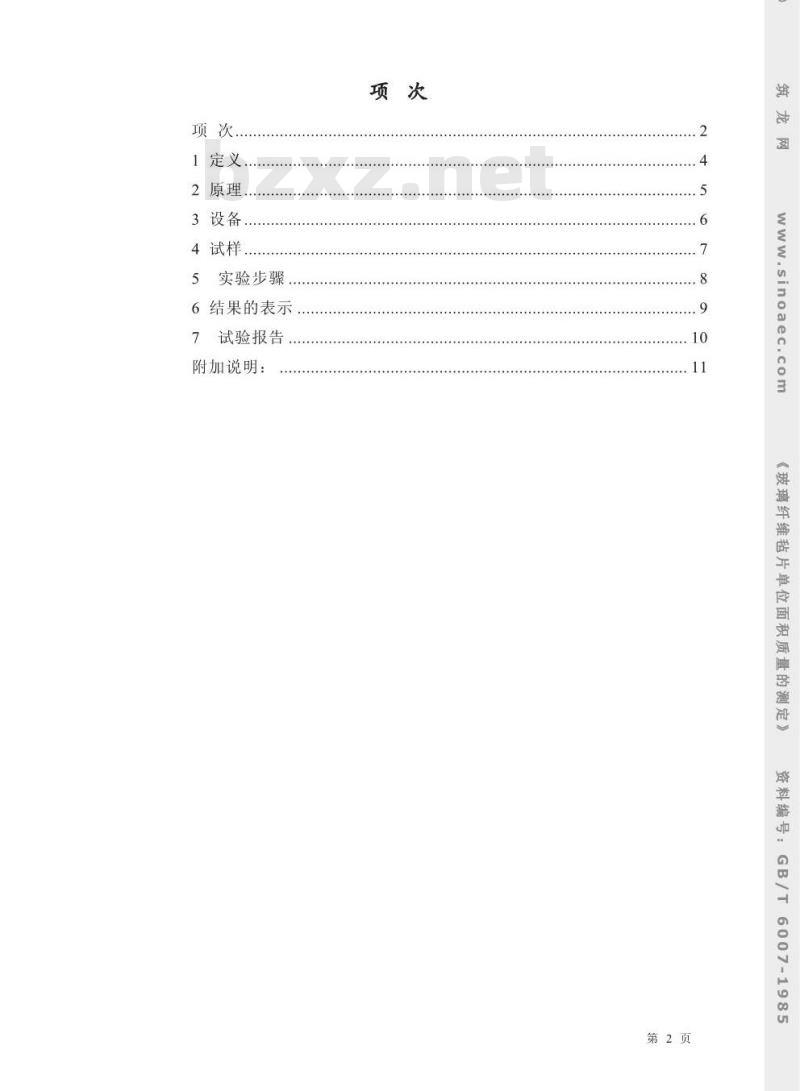

第1页
2原理
3设备..
5实验步骤
4试样
6结果的表示
试验报告
附加说明：
玻璃纤维毡片单位面
积质量的测
6007-198
第2页

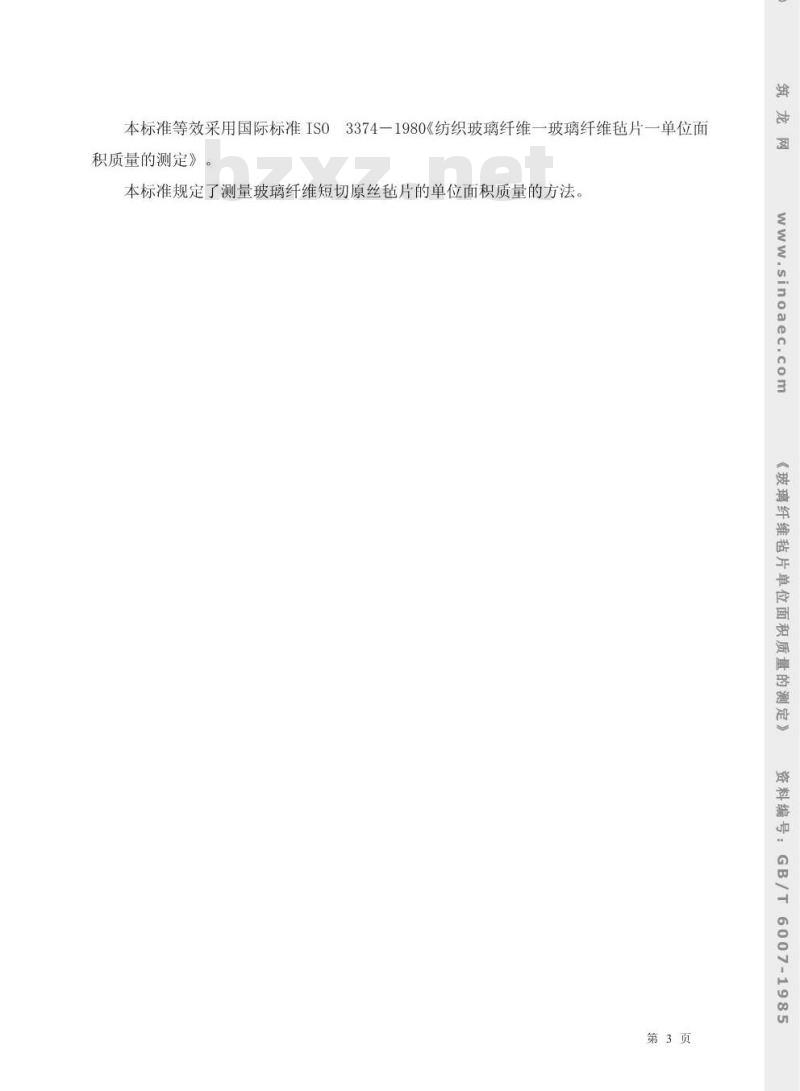

本标准等效采用国际标准IS03374一1980《纺织玻璃纤维一玻璃纤维毡片一单位面國
积质量的测定》。
本标准规定了测量玻璃纤维短切原丝毡片的单位面积质量的方法。sinoaec.
第3页

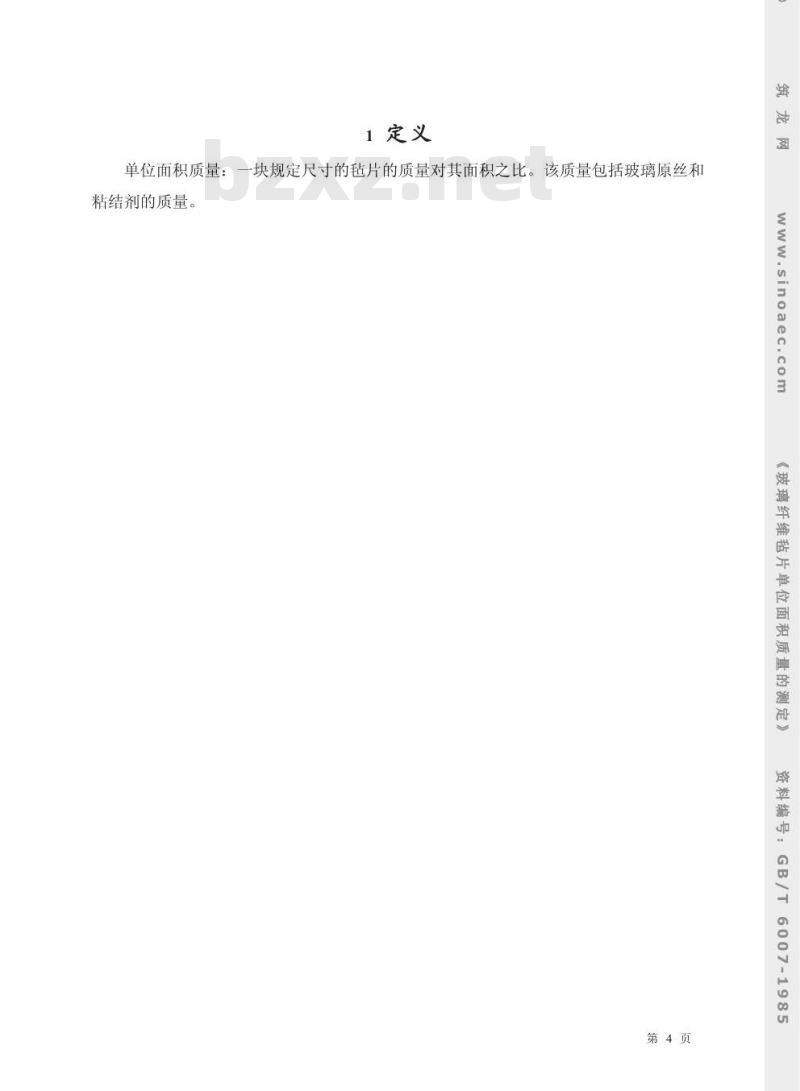

1定义
单位面积质量：一块规定尺寸的毡片的质量对其面积之比。该质量包括玻璃原丝和粘结剂的质量。
玻璃纤
007-19
第4页

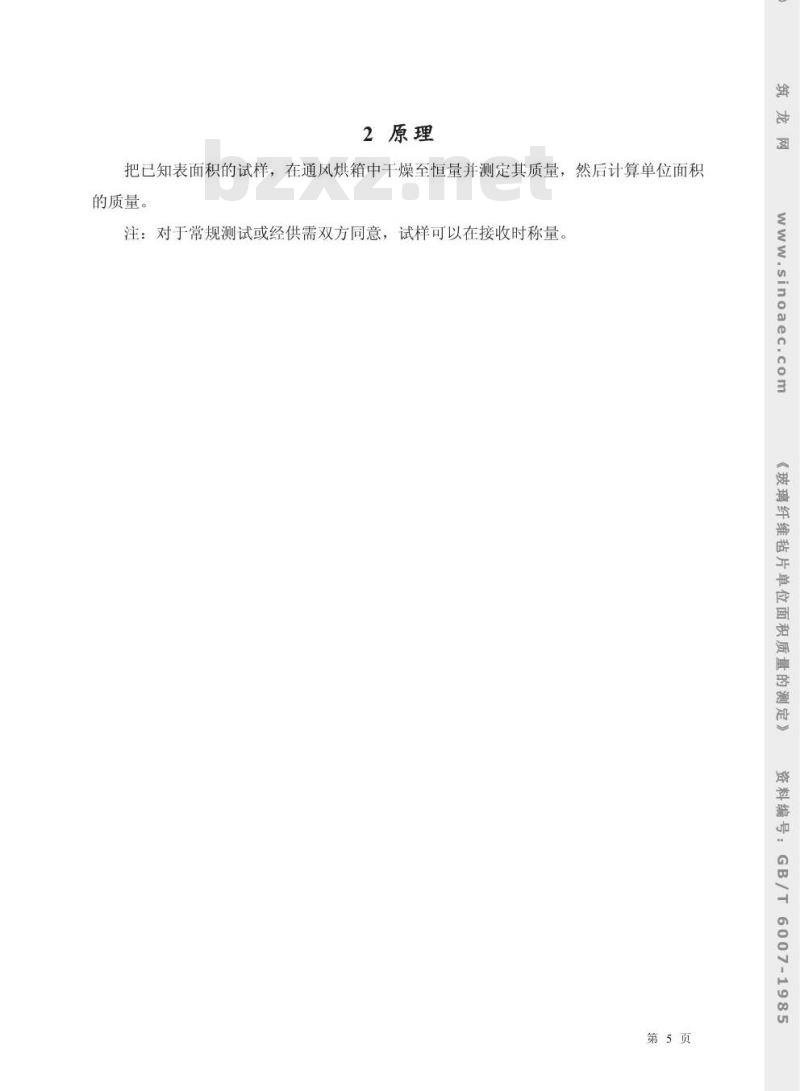

2原理
把已知表面积的试样，在通风烘箱中干燥至恒量并测定其质量，然后计算单位面积的质量。
注：对于常规测试或经供需双方同意，试样可以在接收时称量。璃纤
007-19
第5页
3设备
3.1抛光的金属模板，供制备试样用。形状是边长为316土1mm的正方形。注：只要其表面积为0.1m[2]，也可以用其他形状的模板，如400mmx250mm的矩形。3.2裁剪工具，如刀、剪刀或圆盘刀。W
3.3试样皿，由耐热材料制成，应使试样周围空气流通，不会损失试验样品。它可以是不锈钢丝编成的金属网篮。
3.4设有通风装置的烘箱，空气置换率为每小时20一50次，温度保持105土2℃，或其他选用温度，精确至土2℃。此内容来自标准下载网
3.5干燥器，含有适当的干燥剂，如硅胶、氯化钙、五氧化二磷。3.6天平，精确到0.1g。
3.7不锈钢夹钳，用于移送试样及试样血。《玻璃纤维毡
片单位面
质量1
6007-1985
第6页
4试样
4.1在毡片的整个宽度上，切取一条至少宽650mm的毡条（在切取400mmx250mm的试样时，至少应把宽度增加到820mm），在此毡条上用模板（3.1）和剪切工具（3.2）切取试样。
4.2取样方法按图1（图略）、表1和图2（图略）、表2。在毡片上等距离取样，应对准第一排试样之间的空隙取第二排试样。图1和图2（图略）分别为适于选择边长为316mm的正方形试样或400mmx250mm的矩形试样的修边毡片的取样方案的例子。对于宽度小于1000mm的毡片和未修边的毡片，应由有关方面商定取样方案。
也可以用其他分布方式，但要保证试样覆盖除了二侧宽12mm的二条面积之外的整个毡片宽度。
玻璃毡宽度，mm
玻璃毡的宽度，mm
空隙A，mm
空隙A，mm
试样数
试样数
第7页
玻璃纤维毡片单位面
积质量的测
6007-1985
5实验步骤
称取钢丝网篮（3.3）的质量，精确到0.1g把试样放人篮内，然后把带有试样的钢丝网篮放入温度保持在105土2℃的通风烘箱（3.4）内。干燥毡片，直至时间相隔至少10min的二次连续的称量相差小于0.1%。干W
燥时间一般为1h左右。
注：对于在该标准温度下易挥发或易变化的毡片，经有关方面同意可以选择较低的温度，该温度至少为50℃，保持所选择的温度精确至土2℃。从烘箱内取出钢丝网篮和试样，在干燥器（3.5）内冷却至标准环境温度。从干燥器内取出钢丝网篮连同试样，立即称量，精确到0.1g。的测
《玻璃纤维毡
片单位面积
质量1
60071985
第8页
按式（1）计算于燥试样的质量：6 结果的表示
m=m2一ml
按式（2）计算单位面积的质量：Pa
式中：PA——毡片单位面积的质量，g/m[2]：干燥试样的质量，g：
mt——钢丝网篮的质量，g；
m2干燥试样加钢丝网篮的质量，g;A
个试样的表面积，m[2]，即0.1m[2]。试验结果以算术平均值表示。
对于测试结果的统计分析，可应用GB3360一82《均值的估计和置信区间》。(1)
第9页
玻璃纤维毡片单位面
积质量
6007-19
试验报告
试验报告应包括下述内容：
a.所测试的毡片的详细说明；
e.烘箱温度（若该温度不是105土2℃）：b.试样的尺寸；
c.所试验的试样数：
d.所用试样皿的类型；
f.单位面积质量的平均值及标准差；g.可能影响测试结果的任何情况璃纤
007-19
第10页
附加说明
本标准由国家建筑材料工业局提出，由南京玻璃纤维研究设计院归口。本标准由南京玻璃纤维研究设计院负责起草。sinoaec.
本标准主要起草人程珠、李昌东、徐道安璃纤
007-19
第11页
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
