【国家标准(GB)】 客车乘客门门泵技术条件

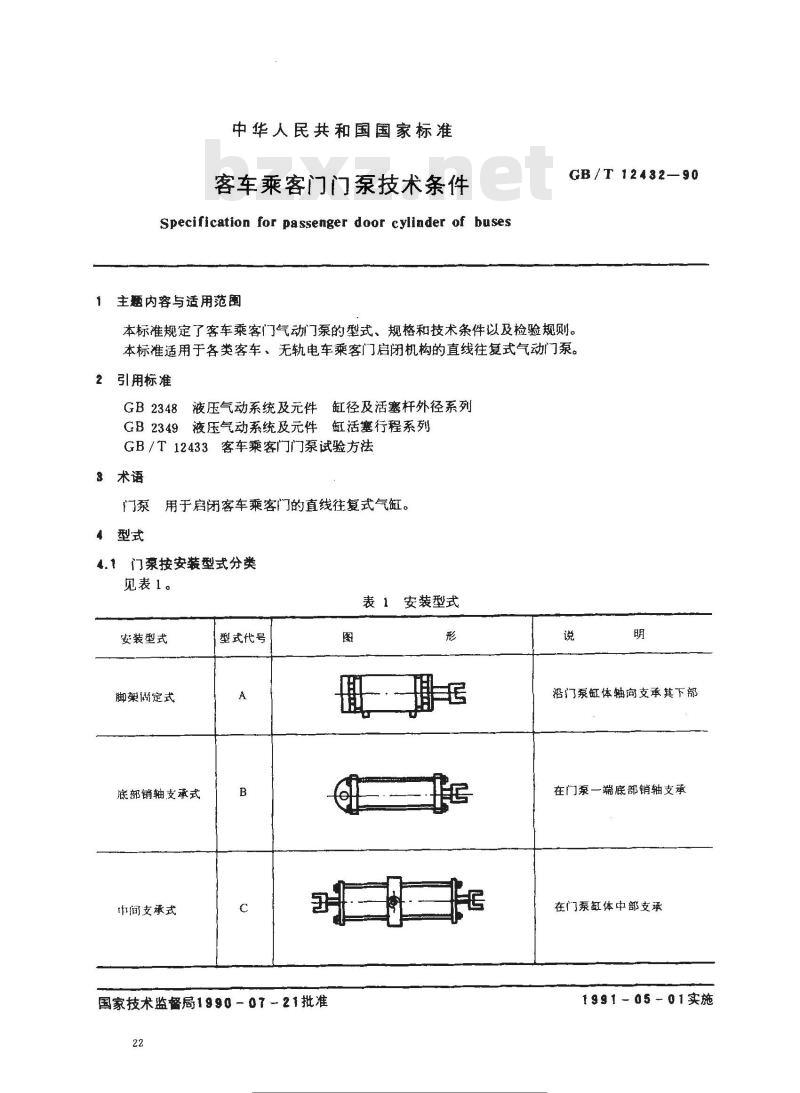

中华人民共和国国家标准
客车乘客门门泵技术条件
Specification for passenger door cylinder of buses主题内容与适用范围
GB/T 12432—90
本标准规定了客车乘客门气动门泵的型式、规格和技术条件以及检验规则。本标准适用于各类客车、无轨电车乘客门启闭机构的直线往复式气动门泵。引用标准
GB2348液压气动系统及元件缸径及活塞杆外径系列GB2349液压气动系统及元件缸活塞行程系列GB/T12433客车乘客门门泵试验方法3术语
门泵用于启闭客车乘客门的直线往复式气缸。4
4.1门泵按安装型式分类
见表1。
安装型式
脚架储定式
底部销轴支承式
中间支承式
型式代号
国家技术监督局1990-07-21批准22
标维要
表１安装型式
水标准行业资料免费下或
沿门泵缸体轴向支承其下部
在门泵一端底部销轴支承
在门泵缸体中部支承
1991-05-01实施

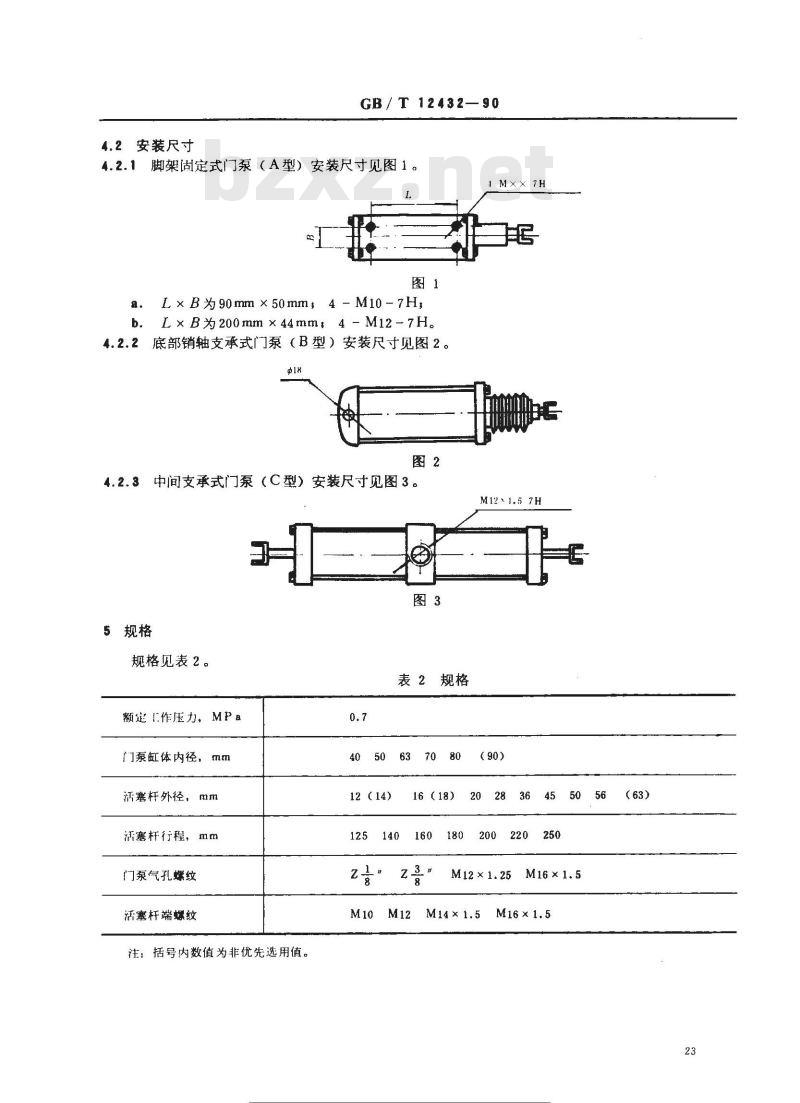

4.2安装尺寸
GB/T 12432—90Www.bzxZ.net
4.2.1脚架固定式门泵（A型）安装尺寸见图1。1 M×× 7H
L×B为90mm×50mm， 4-M10-7Hz#
L × B为200mm ×44mm， 4 -M12-7H。b.
4.2.2底部销轴支承式门泵（B型）安装尺寸见图2。18
4.2.3中间支承式门泵（C型）安装尺寸见图3。M12×1.5 7H
规格见表2。
表 2规格
额定L作压力，MPa
门泵缸体内径，mm
活寨杆外径，mm
活塞杆行程，mm
门泵气孔螺纹
活塞杆端螺纹
注：括号内数值为非优先选用值。0.7
4050637080
12(14)
标准搜授网
16 (18)
M12×1.25
M14 × 1.5
各美标注行业喷料兑下载
M16 × 1.5
M16× 1.5

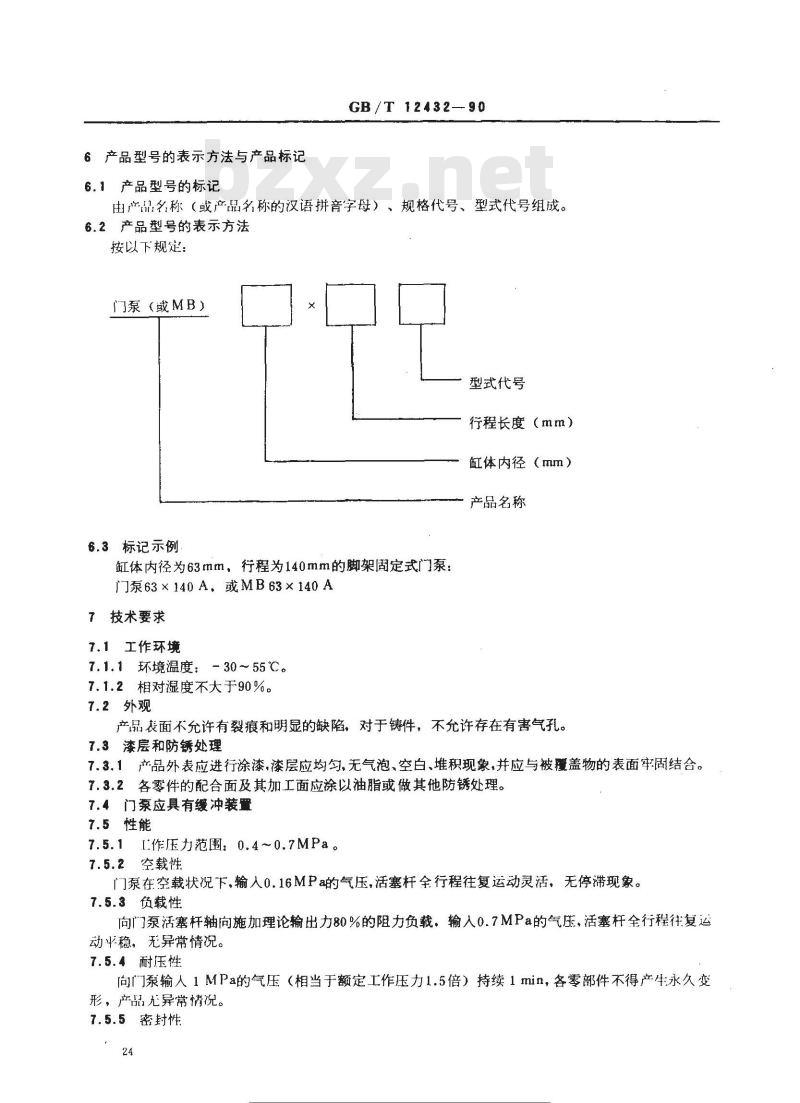

6产品型号的表示方法与产品标记6.1产品型号的标记
GB/T 12432—90
由产品名称（或产品名称的汉语拼音字母）、规格代号、型式代号组成。6.2产品型号的表示方法
按以下规定：
门泵（蛾MB）
型式代号
行程长度（mm）
缸体内径（mm）
产品名称
6.3标记示例
缸体内径为63mm，行程为140mm的脚架固定式门泵：门泵63×140A，或MB63×140A
7技术要求
7.1工作环境
7.1.1环境温度：-30～55℃。
7.1.2相对湿度不大于90%。
7.2外观
产品表面不允许有裂痕和明显的缺陷。对于铸件，不允许存在有害气孔。7.3漆层和防锈处理
7.3.1产品外表应进行涂漆.漆层应均匀，无气泡、空白、堆积现象，并应与被覆盖物的表面牢固结合。7.3.2各零件的配合面及其加工面应涂以油脂或做其他防锈处理。7.4门泵应具有缓冲装置
7.5性能
7.5.1作压力范围：0.4~0.7MPa。7.5.2空载性
门泵在空载状况下，输人0.16MPa的气压，活塞杆全行程往复运动灵活，无停滞现象。7.5.3负载性
向门泵活塞杆轴向施加理论输出力80%的阻力负载，输人0.7MPa的气压，活塞杆全行程往复运动平稳，无异常情况。
7.5.4耐压性
向门泵输人1MPa的气压（相当于额定工作压力1.5倍）持续1min，各零部件不得产生永久变形，产品光异常情况。
7.5.5密封性
行业料竞益下器
GB/T12432—90
把门泵浸没在水槽中，输人0.7MPa的气压，门泵泄漏的气体量不应大于表3的规定。表3
漏t，cm3 min
7.5.6耐振动和耐冲击性
优等品
门泵耐摄动和耐冲击性的能力应符合表4的规定。表4
搬动频潮，周/min
最大加速度
振动时间
合格品
冲街次数
10000次
并应符合本标准7.5.2~7.5.5条的经振动和冲击试验后，门泵各部分零件不应有松动和损坏现象，规定。
7.5.7耐久性
门泵活塞杆往复运动的次数应符合表5的规定。表5
往复运动次数
优等品
>7. 5 × 10 5
>5.0×105
含格品
2. 0 × 105
相应等级的门泵，通过相应循环次数的耐久性试验后，仍应符合本标准7.5.2～7.5.5条的规定。试验方法
按GB/T12433的规定。
检验规则
9.1出厂检验
9.1.1每台门泵应由制造厂检验部门检验合格后出厂，并应附有产品质量合格证。9.1.2出厂检验项目
a．外观及安装尺寸检查；
空载性，
耐压性，
密封性。
型式检验
凡属下列条件之一者，应进行型式检验：新产品试制定型鉴定或老产品转厂生产试制鉴定，正式生产后，结构、材料、工艺有大的改变，定期生产且批量大的产品每“二年至少进行一次；25
供提煤区

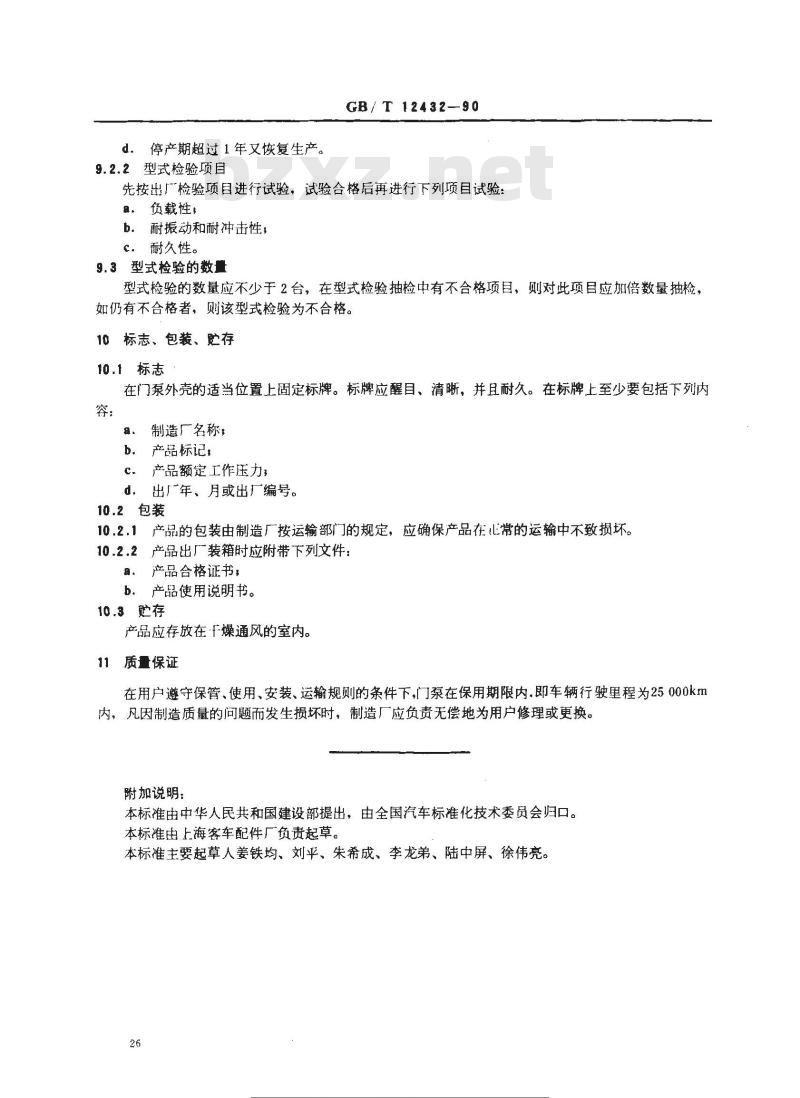

d．停产期超过1年又恢复生产。9.2.2型式检验项目
GB/T 12432-90
先按出厂检验项目进行试验，试验合格后再进行下列项目试验：a：负载性！
b。耐振动和耐冲击性，
c.耐久性。
9.3型式检验的数量
型式检验的数量应不少于2台，在型式检验抽检中有不合格项目，则对此项目应加倍数量抽检，如仍有不合格者，则该型式检验为不合格。10标志、包装、贮存
10.1标志
在门泵外壳的适当位置上固定标牌。标牌应醒目、清晰，并且耐久。在标牌上至少要包括下列内容：
a、制造厂名称
b．产品标记，
产品额定工作压力，
d．出厂年、月或出厂编号。
10.2包装
产品的包装由制造厂按运输部门的规定，应确保产品在心常的运输中不致损坏。产品出厂装箱时应附带下列文件：10.2.2
产品合格证书：
b．产品使用说明书。
10.3贮存
产品应存放在干燥通风的室内。11质量保证
在用户遵守保管、使用、安装、运输规则的条件下，门泵在保用期限内.即车辆行驶里程为25000km内，凡因制造质量的问题而发生损坏时，制造厂应负责无偿地为用户修理或更换。附加说明：
本标准由中华人民共和国建设部提出，由全国汽车标准化技术委员会归口。本标准由上海客车配件厂负责起草。本标准主要起草人姜铁均、刘平、朱希成、李龙弟、陆中屏、徐伟亮。26
