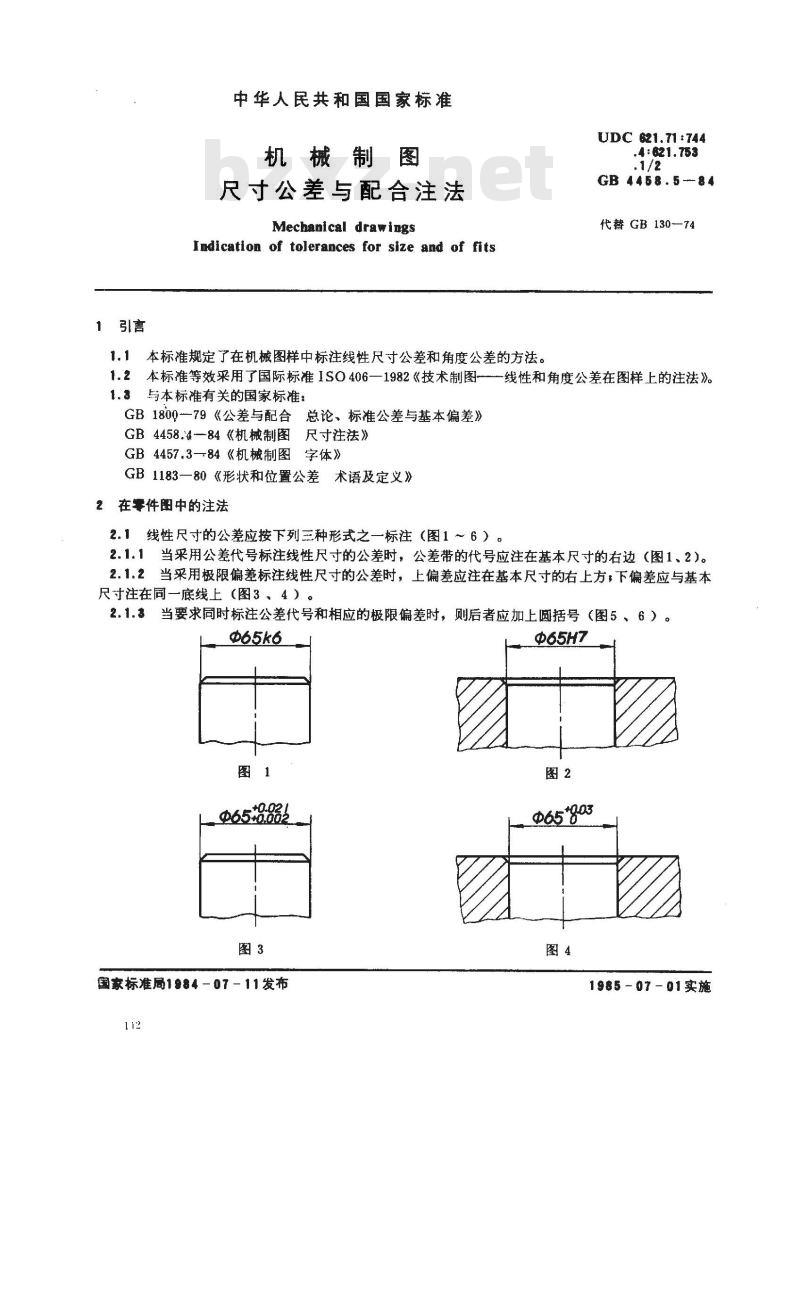

【国家标准(GB)】 机械制图 尺寸公差与配合的注法

中华人民共和国国家标准
机械制图
尺寸公差与配合注法
Mechanical drawings
Indication of tolerances for size and of fitsUDC 621.71 :744
4 : 621. 753
GB 4458.5--84
代替GB130—74
1.1本标准规定了在机械图样中标注线性尺寸公差和角度公差的方法。1.2本标准等效采用了国际标准1SO406—1982《技术制图—线性和角度公差在图样上的注法》。1.3与本标准有关的国家标准：
GB1800-79《公差与配合总论、标准公差与基本偏差》GB 4458.4—84《机械制图
尺寸注法》
GB4457.3-84《机械制图
字体》
GB1183—80《形状和位置公差术语及定义》2在零件图中的注法
2.1线性尺寸的公差应按下列三种形式之一标注（图1～6）。2.1.1当采用公差代号标注线性尺寸的公差时，公差带的代号应注在基本尺寸的右边（图1、2）。2.1.2当采用极限偏差标注线性尺寸的公差时，上偏差应注在基本尺寸的右上方，下偏差应与基本尺寸注在同一底线上（图3、4）2.1.3当要求同时标注公差代号和相应的极限偏差时，则后者应加上圆括号（图5、6）。@65k6
国家标准局1984-07-11发布
865803
1985-07-01实施
@65k6(+8.83
GB 4458.5-84
65H7C8-03

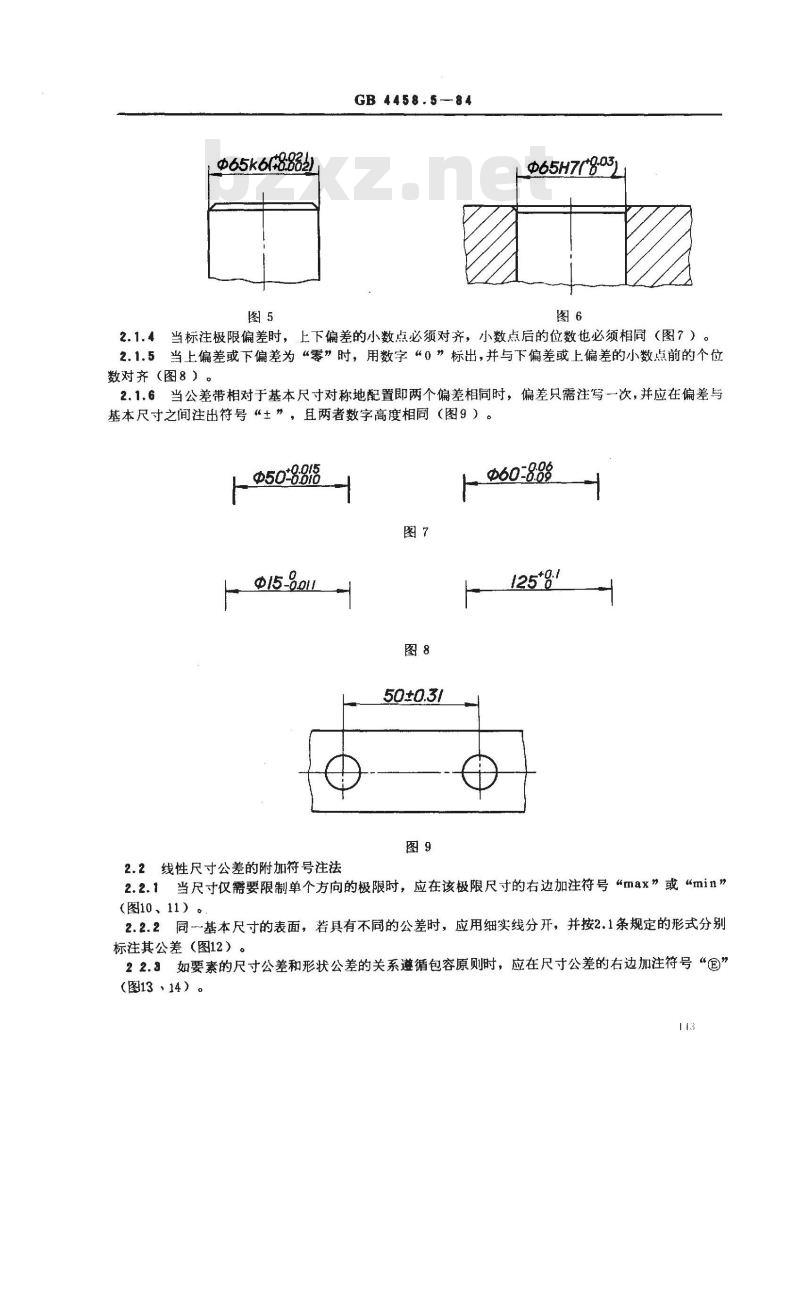

2.1.4当标注极限偏差时，上下偏差的小数点必须对齐，小数点后的位数也必须相同（图？）。2.1.5当上偏差或下偏差为“零”时，用数字“0”标出，并与下偏差或上偏差的小数点前的个位数对齐（图8）。
2.1.6当公差带相对于基本尺寸对称地配置即两个偏差相同时，偏差只需注写一次，并应在偏差与基本尺寸之间注出符号“”，且两者数字高度相同（图9）。50-8818
@/5-8.oml
D60-8:8

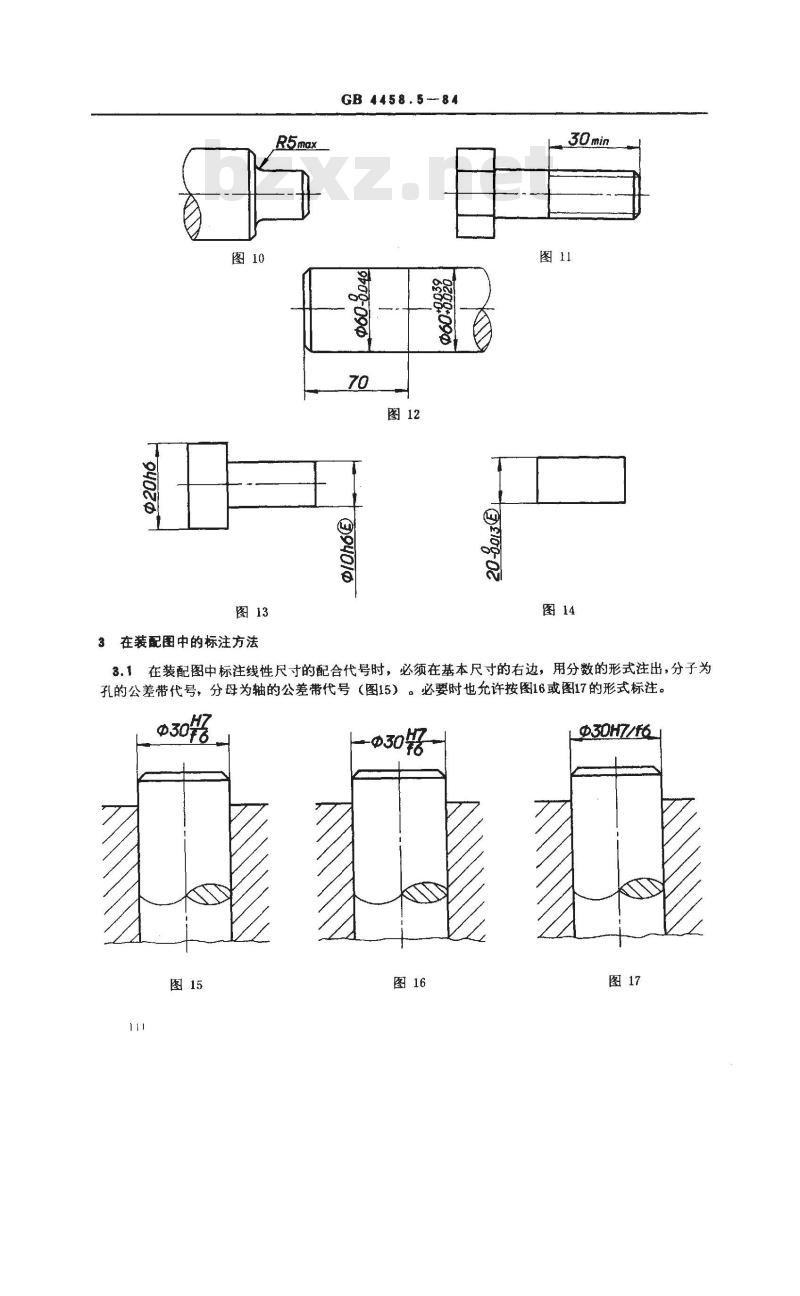

2.2线性尺寸公差的附加符号注法2.2.1当尺寸仅需要限制单个方向的极限时，应在该极限尺寸的右边加注符号“max”或“min”（图10、11）。
2.2.2同一基本尺寸的表面，若具有不同的公差时，应用细实线分开，并按2.1条规定的形式分别标注其公差（图12）。
22.3如要素的尺寸公差和形状公差的关系避循包容原则时，应在尺寸公差的右边加注符号“@”（图13·14）。
3在装配图中的标注方法
GB 4458.5--84
oog-09o
3.1在装配图中标注线性尺寸的配合代号时，必须在基本尺寸的右边，用分数的形式注出，分子为孔的公差带代号，分母为轴的公差带代号（图15）。必要时也允许按图16或图17的形式标注。930
Φ30H7/f6免费标准下载网bzxz
GB 4458.5--84

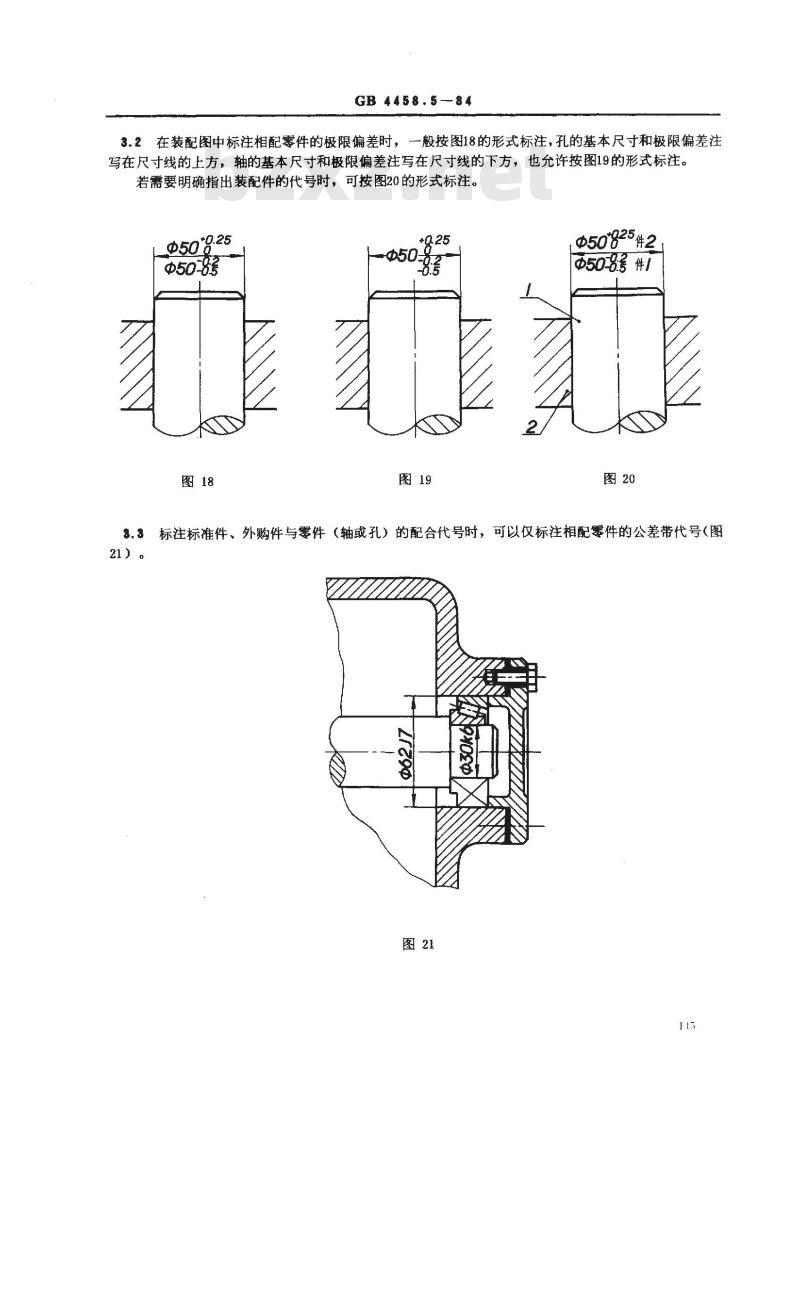

3.2在装配图中标注相配零件的极限偏差时，般按图18的形式标注，孔的基本尺寸和极限偏差注写在尺寸线的上方，轴的基本尺寸和极限偏差注写在尺寸线的下方，也允许按图19的形式标注。若需要明确指出装配件的代号时，可按图20的形式标注。@50q25
中50-8
-@50-9
050°825件2
050-8件/
3.3标注标准件、外购件与零件（轴或孔）的配合代号时，可以仅标注相配零件的公差带代号（图21）。

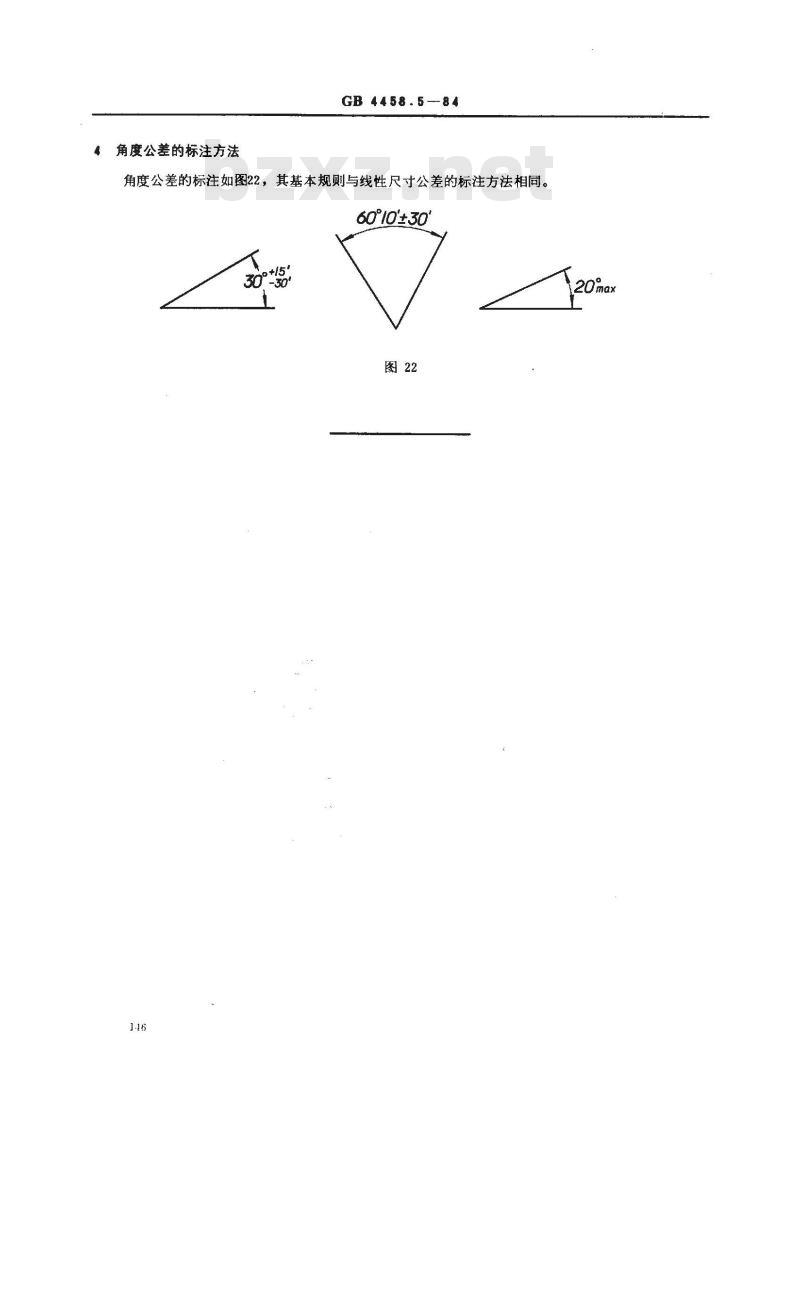

角度公差的标注方法
GB4458.5--84
角度公差的标注如图22，其基本规则与线性尺寸公差的标注方法相同。60°10±30
30°-0
120max
