【国家标准(GB)】 低压电气及电子设备发出的谐波电流限值 (设备每相输入电流≤16A)

CB17625.1-1998

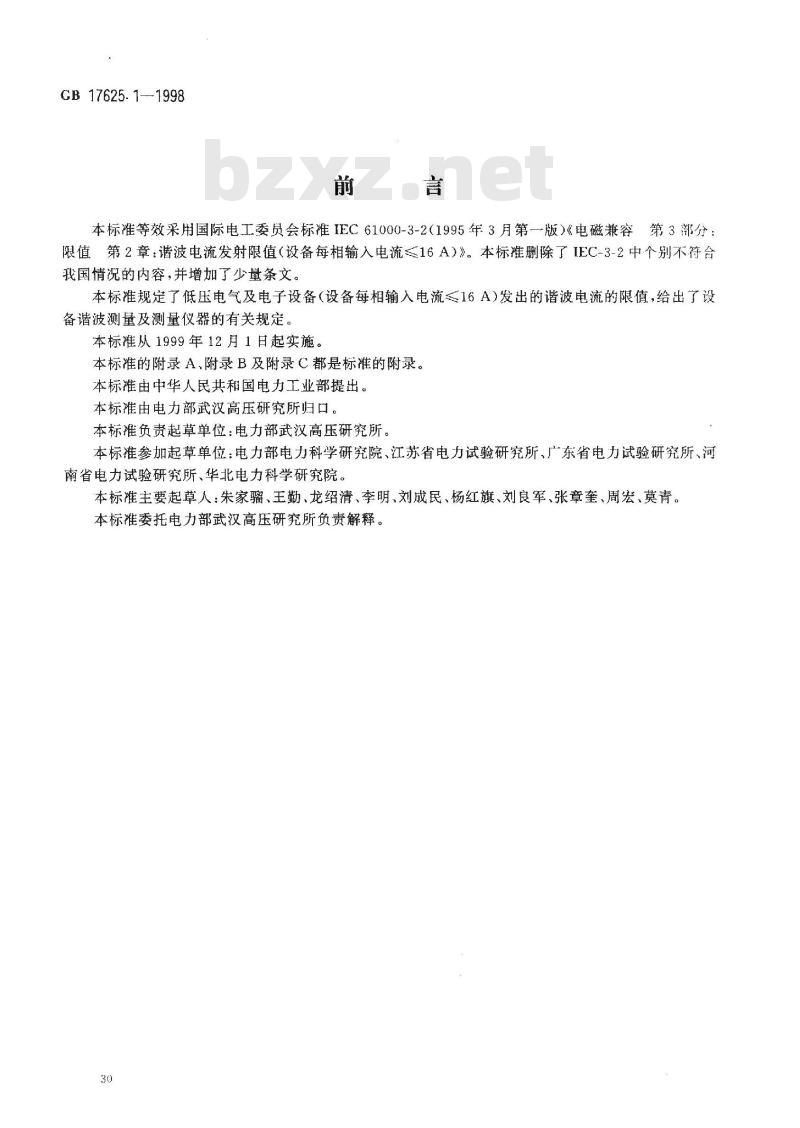

本标准等效采用国际电工委员会标准IEC61000-3-2（1995年3月第一版）《电磁兼容第3部分：限值第2章：谐波电流发射限值（设备每相输入电流≤16A）》。本标准删除了IEC-3-2中个别不符台我国情况的内容，并增加了少量条文。本标准规定了低压电气及电子设备（设备每相输入电流≤16A）发出的谐波电流的限值，给出了设备谐波测量及测量仪器的有关规定。本标准从1999年12月1日起实施。本标准的附录A、附录B及附录C都是标准的附录。本标准由中华人民共和国电力工业部提出。本标准由电力部武汉高压研究所归口。本标准负责起草单位：电力部武汉高压研究所。本标准参加起草单位：电力部电力科学研究院、江苏省电力试验研究所、广东省电力试验研究所、河南省电力试验研究所、华北电力科学研究院。本标准主要起草人：朱家骝、王勤、龙绍清、李明、刘成民、杨红旗、刘良军、张章奎、周宏、莫青。本标准委托电力部武汉高压研究所负责解释。30
GB17625.1—1998

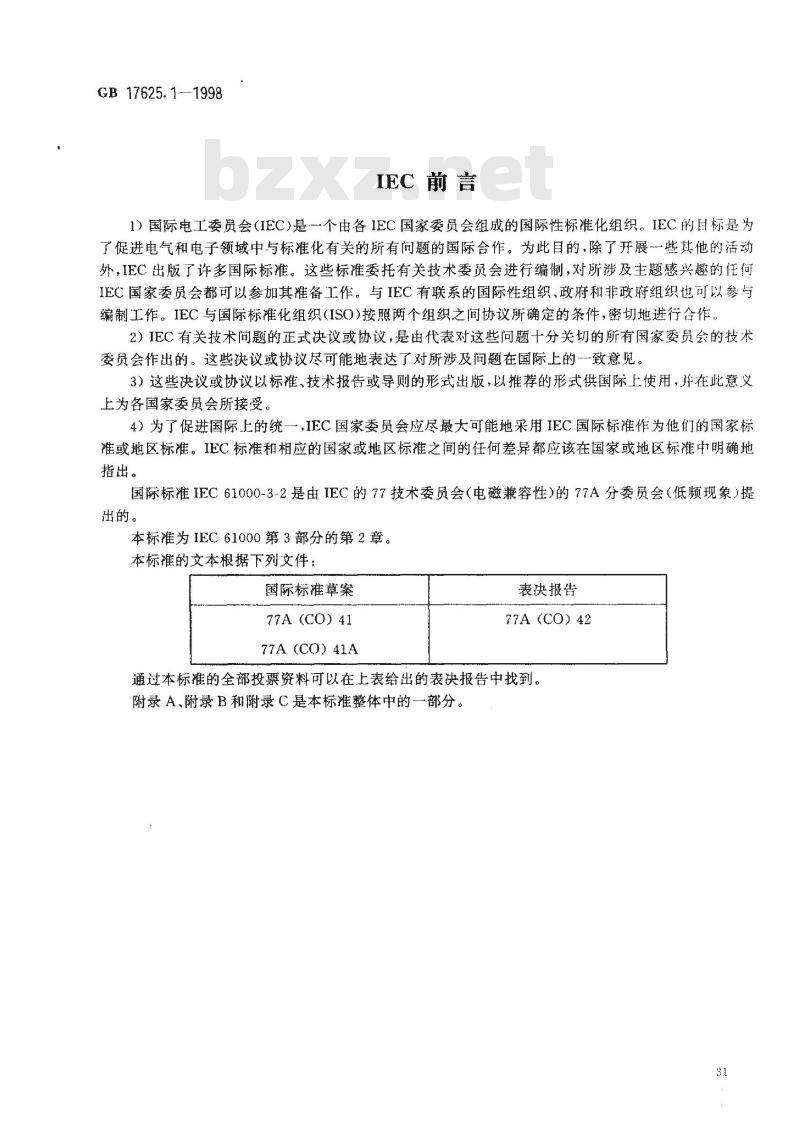

IEC 前言
1）国际电工委员会（IEC)是个由各IEC国家委员会组成的国际性标准化组织。IEC的目标是为了促进电气和电子领域中与标准化有关的所有问题的国际合作。为此目的，除了开展一些其他的活动外，IEC出版了许多国际标准。这些标准委托有关技术委员会进行编制，对所涉及主题感兴趣的任何IEC国家委员会都可以参加其准备工作。与IEC有联系的国际性组织、政府和非政府组织也可以参与编制工作。IEC与国际标准化组织（ISO)按照两个组织之间协议所确定的条件，密切地进行合作。2）IEC有关技术问题的正式决议或协议，是由代表对这些问题十分关切的所有国家委员会的技术委员会作出的。这些决议或协议尽可能地表达了对所涉及问题在国际上的一一致意见。3）这些决议或协议以标准、技术报告或导则的形式出版，以推荐的形式供国际上使用，并在此意义上为各国家委员会所接受。
4）为了促进国际上的统一，IEC国家委员会应尽最大可能地采用IEC国际标准作为他们的国家标准或地区标准。IEC标准和相应的国家地区标准之间的任何差异都应该在国家或地区标准中明确地指出。
国际标准IEC61000-3-2是由IEC的77技术委员会（电磁兼容性）的77A分委员会（低频现象）提出的。
本标准为IEC61000第3部分的第2章。本标准的文本根据下列文件：
国际标准草案
77A(CO)41
77A(CO)41A
表决报告
77A(CO)42
通过本标准的全部投票资料可以在上表给出的表决报告中找到。附录A、附录B和附录C是本标准整体中的一部分。31

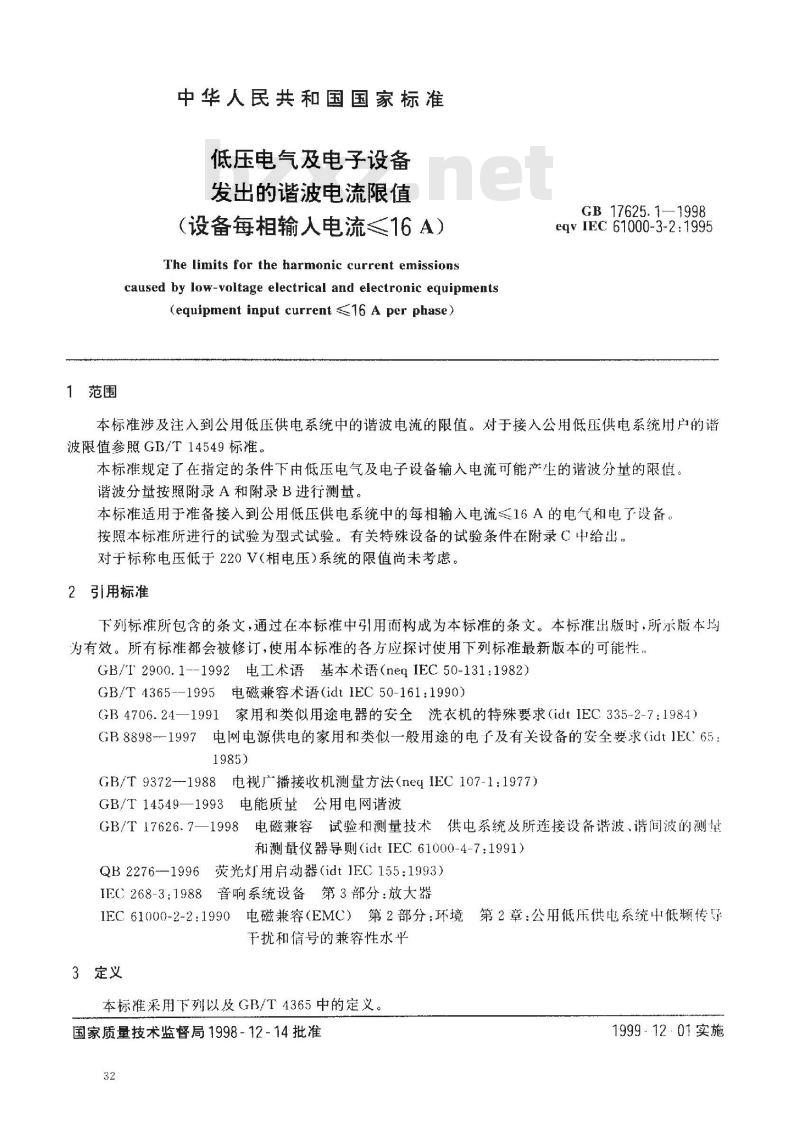

1范围
中华人民共和国国家标准
低压电气及电子设备
发出的谐波电流限值
（设备每相输人电流≤16A）
The limits for the harmonic current emissionscaused by low-voltage electrical and electronic equipments(equipment input current ≤16 A per phase)GB17625.1—1998
eqv IEC 61000-3-2:1995
本标准涉及注入到公用低压供电系统中的谐波电流的限值。对于接入公用低压供电系统用户的谐波限值参照GB/T14549标准。
本标准规定了在指定的条件下由低压电气及电子设备输人电流可能产生的谐波分量的限值。谐波分量按照附录A和附录B进行测量。本标准适用于准备接入到公用低压供电系统中的每相输入电流≤16A的电气和电了设备，按照本标准所进行的试验为型式试验。有关特殊设备的试验条件在附录C中给出。对于标称电压低于220V（相电压）系统的限值尚未考虑。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性，GB/I2900.1--1992电工术语基本术语（neqIEC50-131:1982）GB/T 4365--1995电磁兼容术语idt 1EC 50-161：1990）GB4706.24—1991家用和类似用途电器的安全洗衣机的特殊要求（idtIEC335-2-7：1984）GB8898-1997电网电源供电的家用和类似一般用途的电及有关设备的安全要求（idt1EC65：1985)
GB/T9372--1988电视广播接收机测量方法（neqIEC107-1：1977）GB/T14549—1993电能质量公用电网谐波GB/T17626.7一1998电磁兼容试验和测量技术供电系统及所连接设备谐波、谐间波的测地和测量仪器导则（idtIEC61000-4-7：1991）QB2276-—1996荧光灯用启动器（idtIEC155:1993）音响系统设备第3部分：放大器
IEC268-3:1988
IEC61000-2-2：1990电磁兼容（EMC）第2部分：环境第2章：公用低压供电系统中低频传号干扰和信号的兼容性水平
3定义
本标准采用下列以及GB/T4365中的定义。国家质量技术监督局1998-12-14批准32
1999-12-01实施

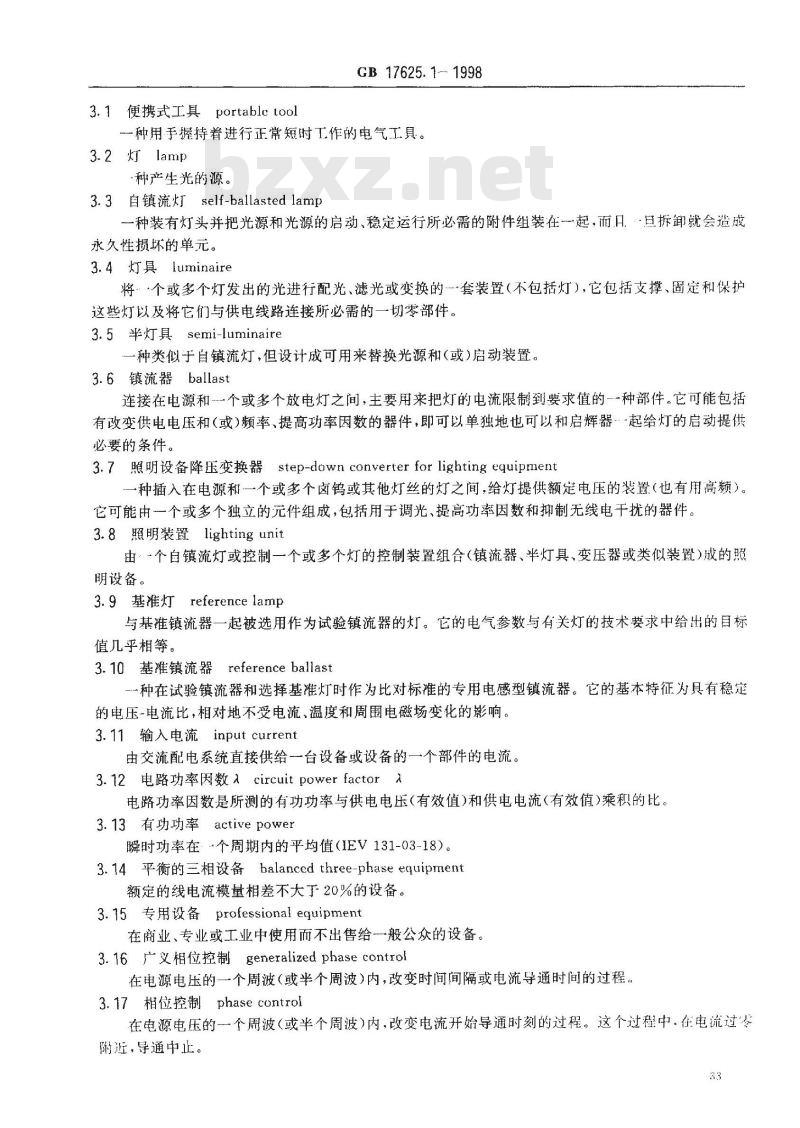

3.1便携式工具portable tool
GB17625.1-- 1998
一种用手握持着进行正常短时工作的电气工具。3.2灯lamp
·种产生光的源。
3.3自镇流灯self-ballasted lamp一种装有灯头并把光源和光源的启动、稳定运行所必需的附件组装在一起，而口·巨拆卸就会造成永久性损坏的单元。
3.4灯具luminaire
将··个或多个灯发出的光进行配光、滤光或变换的套装置（不包括灯），它包括支撑、固定和保护这些灯以及将它们与供电线路连接所必需的一切零部件。3.5半灯具　semi-luminaire
-种类似于自镇流灯，但设计成可用来替换光源和(或)启动装置。3.6镇流器ballast
连接在电源和-个或多个放电灯之间，主要用来把灯的电流限制到要求值的种部件。它可能包括有改变供电电压和（或）频率、提高功率因数的器件，即可以单独地也可以和启辉器起给灯的启动提供必要的条件。
3.7照明设备降压变换器step-down converterforlighting equipment一种插入在电源和一个或多个卤钨或其他灯丝的灯之间，给灯提供额定电压的装置（也有用高频）。它可能由一个或多个独立的元件组成，包括用于调光、提高功率因数和抑制无线电干扰的器件。3.8照明装置lighting unit
由-个自镇流灯或控制一个或多个灯的控制装置组合（镇流器、半灯具、变压器或类似装置)成的照明设备。
3.9基准灯reference lamp
与基准镇流器一起被选用作为试验镇流器的灯。它的电气参数与有关灯的技术要求中给出的目标值几乎相等。
3.10基准镇流器reference ballast一一种在试验镇流器和选择基准灯时作为比对标准的专用电感型镇流器。它的基本特征为具有稳定的电压-电流比，相对地不受电流、温度和周围电磁场变化的影响。3.11输入电流input current
由交流配电系统直接供给一台设备或设备的一个部件的电流。3.12电路功率因数入circuitpower factor入电路功率因数是所测的有功功率与供电电压（有效值）和供电电流（有效值）乘积的比。3.13有功功率active power
瞬时功率在：个周期内的平均值（IEV131-03-18）。3.14平衡的三相设备balanced three-phase equipment额定的线电流模量相差不大于20%的设备。3.15专用设备professionalequipment在商业、专业或工业中使用而不出售给一般公众的设备。3.16广义相位控制generalized phase control在电源电压的一个周波(或半个周波)内，改变时间间隔或电流导通时间的过程。3.17相位控制phase control
在电源电压的一个周波（或半个周波）内，改变电流开始导通时刻的过程。这个过程中，在电流过今附近，导通中止。
相位控制是广义相位控制的特例。GB 17625. 1—1998

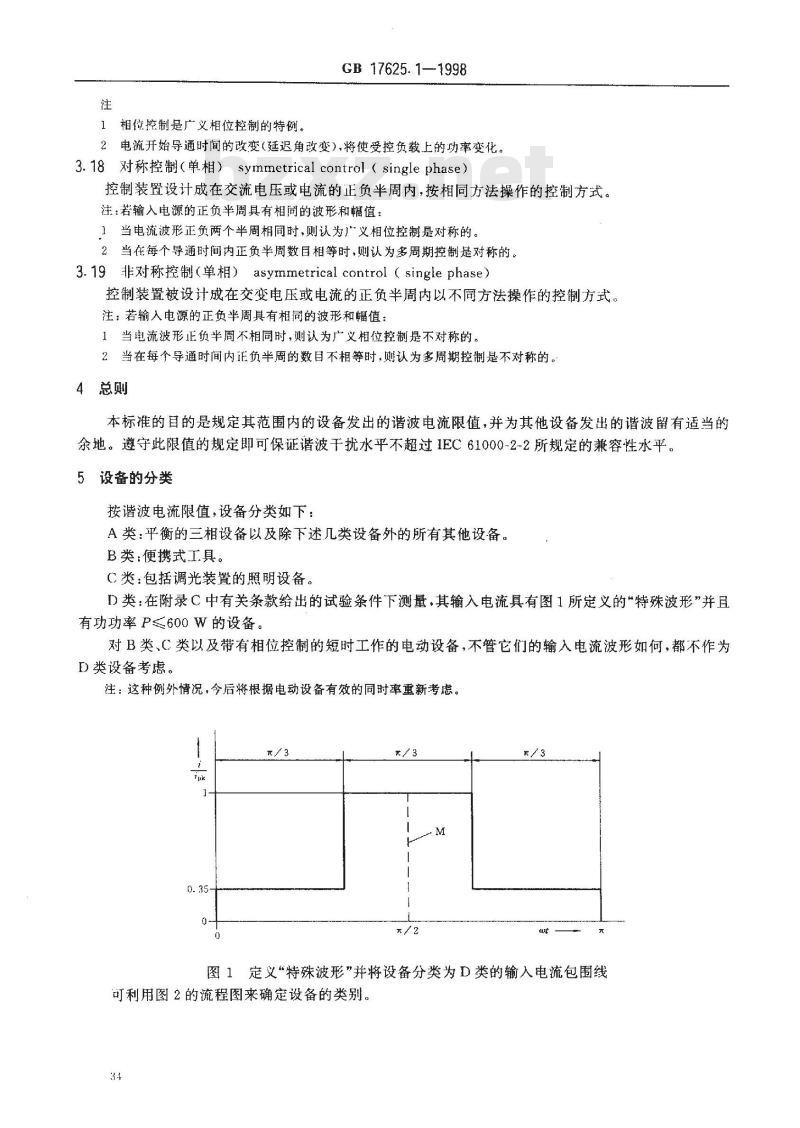

2电流开始导通时间的改变(延迟角改变),将使受控负载上的功率变化。3.18对称控制(单相）symmetrical control（single phase）控制装置设计成在交流电压或电流的正负半周内，按相同方法操作的控制方式。注：若输人电源的正负半周具有相同的波形和幅值：1当电流波形正负两个半周相同时，则认为广义相位控制是对称的。2当在每个导通时间内正负半周数目相等时，则认为多周期控制是对称的。3.19非对称控制（单相）asymmetrical control（single phase）控制装置被设计成在交变电压或电流的正负半周内以不同方法操作的控制方式。注：若输入电源的正负半周具有相同的波形和幅值：1当电流波形正负半周不相同时，则认为广义相位控制是不对称的。2当在每个导通时间内正负半周的数目不相等时，则认为多周期控制是不对称的。4总则
本标准的目的是规定其范围内的设备发出的谐波电流限值，并为其他设备发出的谐波留有适当的余地。遵守此限值的规定即可保证谐波干扰水平不超过IEC61000-2-2所规定的兼容性水平。5设备的分类
按谐波电流限值，设备分类如下：A类：平衡的三相设备以及除下述几类设备外的所有其他设备。B类：便携式工.具。
C类：包括调光装置的照明设备。D类：在附录C中有关条款给出的试验条件下测量，其输入电流具有图1所定义的\特殊波形”并且有功功率P≤600W的设备。
对B类、C类以及带有相位控制的短时工作的电动设备，不管它们的输入电流波形如何，都不作为D类设备考虑。
注：这种例外情况，今后将根据电动设备有效的同时率重新考虑。元/3
图1定义“特殊波形”并将设备分类为D类的输入电流包围线可利用图2的流程图来确定设备的类别。34
相位控制
平衡的三相设备
便携式工具？
照明设备？
月P≤600W的设备
GB 17625.1—1998
电动设备？
图2设备分类流程图
在附录C给出的试验条件下，如果输入电流每半周的波形（指其峰值ik）至少半个周波有95%的持续时间处在图1所示包围线范围之内，这台设备应被认为属于D类；这意味着含有小尖峰超出包围线的波形也被认为是落在包围线范围内。中心线M和输入电流的峰值重合。6一般要求
本标准的条款所规定的要求和限值适用于输入端频率为50Hz，电压为220V/380V的供电系统相连的设备。
注：本标准所规定的要求和限值也适用于频率为60Hz，电压为230V/400V、240V/415V供出口等用途的设备。6.1控制方法
在正常的运行环境中不应使用下列控制方法：a）按照3.19条定义规定进行非对称控制。但是这种方法是检测不安全状况的唯-可用的方法时可以采用。
b）直接对供电电源进行半波整流。下列情况可以采用：它是检测不安全状况的唯一可行的方法；或被控制的有功功率≤100W；或被控制的设备由双芯软电缆供电且只短时使用（几分钟）的便携设备，例如电吹风。
容易在输入电流中引起低次（h≤40）谐波的对称控制法，只要是完全的正弦波电源（参见附录A2），输入功率≤200W，或没有超过表3的限值，对加热元件供电电源的控制可以采用。采用对称控制短时工作的家用电器设备（例如电吹风）应该按A类设备进行试验尽管在上述条件下允许采用非对称控制和半波整流，但设备仍应遵守本标准对谐波的要求。6.2谐波电流测量
第7条中规定的设备谐波电流限值是适用于各种电源接线和负荷类型的线路电流。在附录C中给出了某些类型设备谐波电流测量有关的试验条件。35
GB 17625.1-- 1998
测量出19次以上谐波的波谱概览，如果这个概览表明：随着谐波次数的增加，波谱的包络线单调地下降，挪么可以把谐波测量的最大次数限制到19次，在试鉴条件，君实测的谐波电流小输人流的06%，或小手5ⅡA·无论哪~一个较人，部间个以考蕨。
当谐波电流的限值以基波电流或有功功率的函数给出时，应在相同的条件下测量电流和输入功率。6.2.1稳态
按照附录A、附录B和附录C测量，这些限值适用于稳态谐波电流。6.2.2、暂态
按照附录A、附录B和附录C测量，下述情况适合暂态谐波电流：a）当手动或自动地将台设备投入或退出运行，持续时间少于10的谐波电流不予以考。b）按照附录C进行设备或设备部件试验期间，表1～表3中的限值适用于出现的其他所有暂态谐波电流。但是，对于2次10次的偶次暂态谐波电流和3次～19次的奇次暂态谐波电流，各次谐波的最大持续时间在任何-个2.5min观测周期的10%以内，允许各次谐波电流为表1～表3中限值的1.5倍。
6.3安装在机架或箱体内的设备
安装在机架或箱体内设备的各个独立单元，可分别连接到电源时，则不必把机架或箱体作为·个整体进行试验。
7谐波电流限值
本标准采用下列限值：
注：对于专用的大功率设备（>1kW)是否采用下列谐波电流限值尚在考虑之中。7.1A类设备的限值
A类设备输入电流的各次谐波不应超过表1给出的绝对值。7.2B类设备的限值
：B类设备输入电流的各次谐波不应超过表1给出的最大允许值的1.5倍。7.3类设备的限值
7.3.1照明设备
照明设备的各次谐波电流不应超过表2给出的限值。注：对有功功率≤25W的自镇流灯和半灯具尚无适用的限值，这包括照明设备的镇流器和降压变换器，这些电器的限值正在考虑之中。
7.3.2调光装督
下列条件适用丁既可以独立安装也可以安装在灯或灯具内部的调光装置：a）独立式调光装置
独立式调光装置的各次谐波电流不应超过表1给出的限值。当白炽灯使用相位控制时，触发角不应超过145°，并日调光器应按附录C6给出的条件进行试验。b）内装式调光装置
对于自炽灯灯具，内装式调光装置的各次谐波电流不应超过表1给出的限值。当采用相位控制时。触发角不应超过145°，并且调光器应按附录C6给出的条件进行试验。对于放电灯灯具，不应超过按表2的百分数限值摊算出的最大负荷条件下的谐波电流值，在任何调光位件，谐波电流不应超过和最大负荷条件相关的电流值。设备应按附录C5给出的条件进行试验7.4D类设备的限值
对T「）类设备，各次谐波电流的限值是根据额定负荷条件来确定的。输入电流的爷次谐波不应超过用表3推出的值。
GB 17625.1—1998
表3给出的限值对有功功率>75W的所有设备都是有效的。对有功功率小于75W（包括75W）的设备尚无适用的限值，75W这个下限值将被降低为50W。表1A类设备的限值
谐波次数
奇次谐波
偶次谐波
谐波次数
(仅为奇次请波）
*入是电路功率因数。
谐波次数
（仪为奇次谐波）
8≤h40
表2C类设备的限值
最大允许谐波电流
0.15×15/h
基波频率下输入电流的
百分数表示的最大允许谐波电流%
表3D类设备的限值
每瓦允许的最大谐波电流
最大允许谐波电流
（见表1）
A1试验电路
GB 17625.1--1998
附录A
（标准的附录）
测试电路和试验电源
测量的谐波电流值应与第7条中给出的限值进行比较，并且按照下列图中所给出的电路测量被试设备（EUT)的谐波电流：
一图A1适用于单相设备；
图A2适用于三相设备，
应使用符合附录B要求的测量设备。有关被试设备的试验条件在附录C中给出。o
S-一供电电源；
ZM-测量设备的输入阻抗；
M--测量设备；
Zs-供电电源的内阻抗；
EUT被试设备；
一线电流的h次谐波分量；
U·试验电压；
G一供电电源的开路电压
没有规定Zs和ZM的值，但应足够小以满足试验要求，关于Zm的值参见附录B2b）。2在某些特殊情况下，必须特别注意避免电源内电感与被试设备电容之间发生谐振。图A1单相设备的测试电路
S一供电电源；
GB 17625. 1-
ZM-测量设备的输入阻抗；
M一测量设备；
Zs--供电电源的内阻抗；
EUT—被试设备；
I线电流的h次谐波分量；
U：试验电压（例如I相和I相之间)；G一供电电源的开路电压
没有规定Zs和Zs的值，但应足够小以满足试验要求。关于Zm的值参见附录B2b)。2在某些特殊情况下，必须特别注意避免电源内电感与被试设备电容之间发生谐振。图A2三相设备的测试电路
A2试验电源
按照附录C进行测量时，被试设备接线端处的试验电压应满足下列要求：a）试验电压应为被试设备的额定电压，单相和三相电源的试验电压应分别为220V和380V。试验电压的变化范围应保持在额定电压的士2.0%之内，频率变化范围应保持在额定频率的士0.5%之内。b）三相试验电源的每-对相电压基波之间的相位角应为120°士1.5°。C）当被试设备按正常运行方式连接时，试验电压的谐波含有率不应超过下列值：3次谐波
5次谐波
了次谐波下载标准就来标准下载网
9次谐波
2次～10次偶次谐波
11次～40次谐波
d）试验电压的峰值应在其有效值的1.40倍～~1.42倍之内，并用应在过零后87°～93°达到峰值。对A类或B类设备进行试验时不作此要求。39
B1一般要求
GB17625.1-1998
附录B
（标的附录）
对测量设备的要求
可以使用各种类型的波形分析仪，例如，采用选频放大器、外差振荡器、多通滤波器、频谱分补仪谢谐到被测频率的频域测量仪器以及使用数字滤波器或离散傅氏变换(DFT)的时域测量仪器。这些测量仪器既可以是指示型的，也可以是记录型的。下列要求保证了频域测量仪器和时域测量仪器在实用上的等效性
1在本标准中，时域测量仪器和频域测量仪器被认为是等效的，并且都没有被认为是基准测量仪器，前正作考虑使用IDF测量仪作为基准测量仪，它可以真有电源基波频率的16个周波宽度的矩形窗口：2在GB/T 17626.7可进一步得到有用的资料。B2对各类测量仪器的共同要求
a）当测量电流的稳态谐波分量时，图A1和图A2中测量设备M的总误差不应超过充许限值的5%，或者被试设备额定电流的0.2%，以较大者为准。可用内部或外部校准检查其精度b）在图A1和图A2中，整个测量设备M的输入阻抗M应使被试设备输入电流引起的屯压降不超过0.15V（峰值）。
c）在试验期间，如果被测电流的谐波分量的变化有可能超过限值，则应采用时间常数为（1.510%)s的-一阶低通滤波器（相当于幅值的平滑处理)对此进行测定。注
1当使用时间常数不超过10\s的外部分流器时，由分流器引起的附加误差可以忽略不计。2当使用电流互感器时，必须保证被测电流可能出现的直流分量使总误差的增加不超过在B2.a中所规定的限值。3应该注意，当与被测谐波电流相比，可能出现的高波峰系数（峰值与有效值之比），或高的基波电流（供电频率）不应在测量仪器的输入级产生过载或产生有害的互调误差信号。B3对频域测量仪器的要求
B3.1如果被试设备只产生稳态谐波时的要求按下列要求确定仪器对每一个f，的选择性，f，为被测量的第1次谐波的频率（仪器在该频率下整定），/1为被试设备的供电频率（50Hz）。a）注入单个谐波频率信号等于f,一或十f,时的最小衰减规定如下：当2fGB17625.1—1998
0.5Hz.并且对于（f一15)Hz或（f十15)Hz的单频率信号最小衰减为25dB注：通常所选用的波形分析仪的时间常数比B2c）条规定的要小很多。只需在指示型或记录型仪器之前拓人低通）波器，就能很好地满足谐波试验要求的（1.5士10%）的时间常数。B4对利用离散傅氏变换(DFT)的时域测量仪器的要求B4.1如果被试设备只生稳态谐波时的要求a）测量窗口的宽度应在基波频率的4~～30个周波之间.并且应取整数倍周波。b）对测量窗口的形状没有规定。如选用矩形窗口，必须使基波频率，与采样率同步，在稳态条件下，和采样率与之同史的频率f之间的最大相对误差等下或小于f1的0.03%。当采用汉宁（Hanning）窗口时，可不需这样严格的同步。c）对连续的两个窗口之间的间隔和（或)重叠，不作规定。d）抗混淆滤波器对折回到被测频带内的频率的衰减至少必须为50dB.4.2对包括不稳定谐波在内的所有其他情况下的附加要求a）对矩形窗口（均匀的”)（见图B1)而言，连续的两个测量窗口之间应该没有间隔和重叠对汉宁窗口，应该没有间隔，但可以有50%的重叠（见图B2）。不容许使用其他类型的窗口。
b）万怀疑超过限值，应该使用窗11宽度为基频的16个周波宽度的矩形窗1或20个~25个周波的汉宁窗口的测量仪器。
注：通过处理连续窗口测量数据的实时软件可以得到与按照B2c）的（1.5士10%）：模拟时间常数等效的特性参数B5对采用DFT以外方法（例如数字滤波）的时域测量仪器的要求该测量仪器应设计成能按B3对频域测量仪器规定的要求，给出等效的结果。加权因数
窗的顺序;Tw窗门的宽度
图B1矩形时间窗的外形和排列
