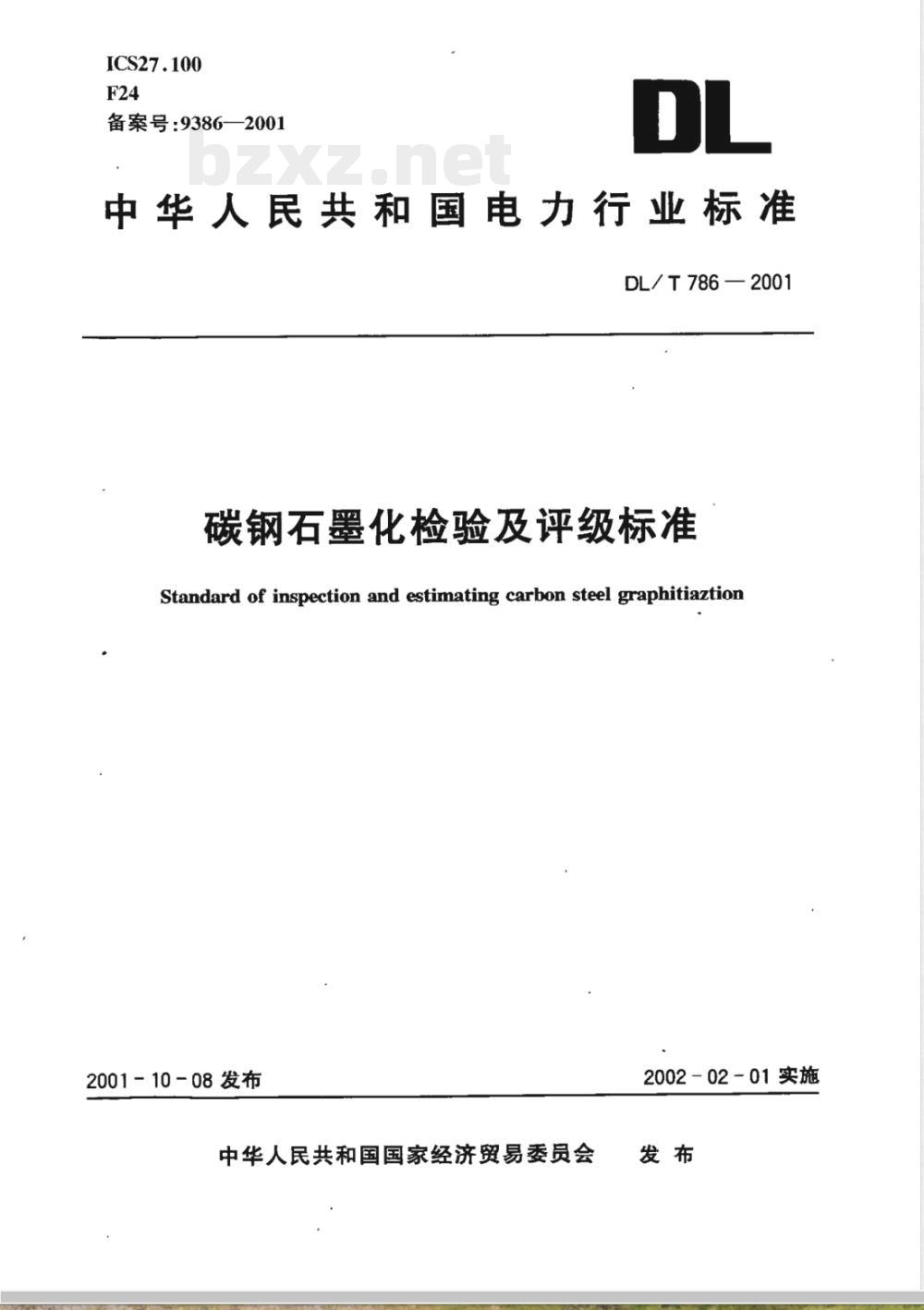

【电力行业标准(DL)】 碳钢石墨化检验及评级标准

ICS27.100
备案号：9386—2001
中华人民共和国电力行业标准　DL/ T 786 — 2001
碳钢石墨化检验及评级标准
Standard of inspection and estimating carbon steel graphitiaztion2001-10-08发布
中华人民共和国国家经济贸易委员会2002-02-01实施
DL/T 786—2001

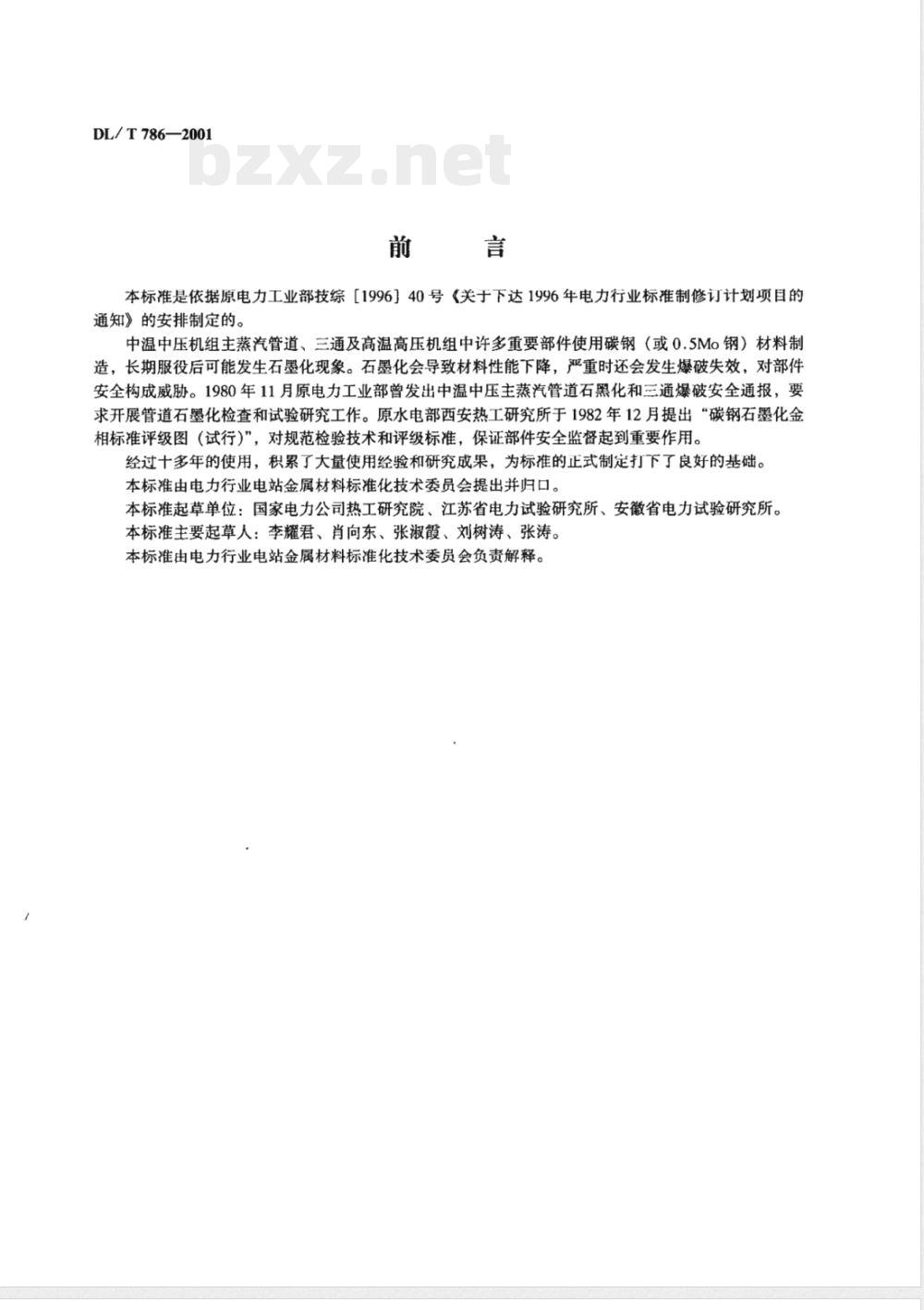

本标准是依据原电力工业部技综［1996]】40号《关于下达1996年电力行业标准制修订计划项目的通知》的安排制定的。
中温中压机组主蒸汽管道、三通及高温高压机组中许多重要部件使用碳钢（或0.5Mo钢）材料制造，长期服役后可能发生石墨化现象。石墨化会导致材料性能下降，严重时还会发生爆破失效，对部件安全构成威胁。1980年11月原电力工业部曾发出中温中压主蒸汽管道石黑化和三通爆破安全通报，要求开展管道石墨化检查和试验研究工作。原水电部西安热工研究所于1982年12月提出“碳钢石墨化金相标准评级图（试行）”，对规范检验技术和评级标准，保证部件安全监督起到重要作用。经过十多年的使用，积累了大量使用经验和研究成果，为标准的正式制定打下了良好的基础。本标准由电力行业电站金属材料标准化技术委员会提出并归口。本标准起草单位：国家电力公司热工研究院、江苏省电力试验研究所、安徽省电力试验研究所。本标准主要起草人：李耀君、肖向东、张淑霞、刘树涛、张涛。本标准由电力行业电站金属材料标准化技术委员会负责解释。DL/T 786—2001

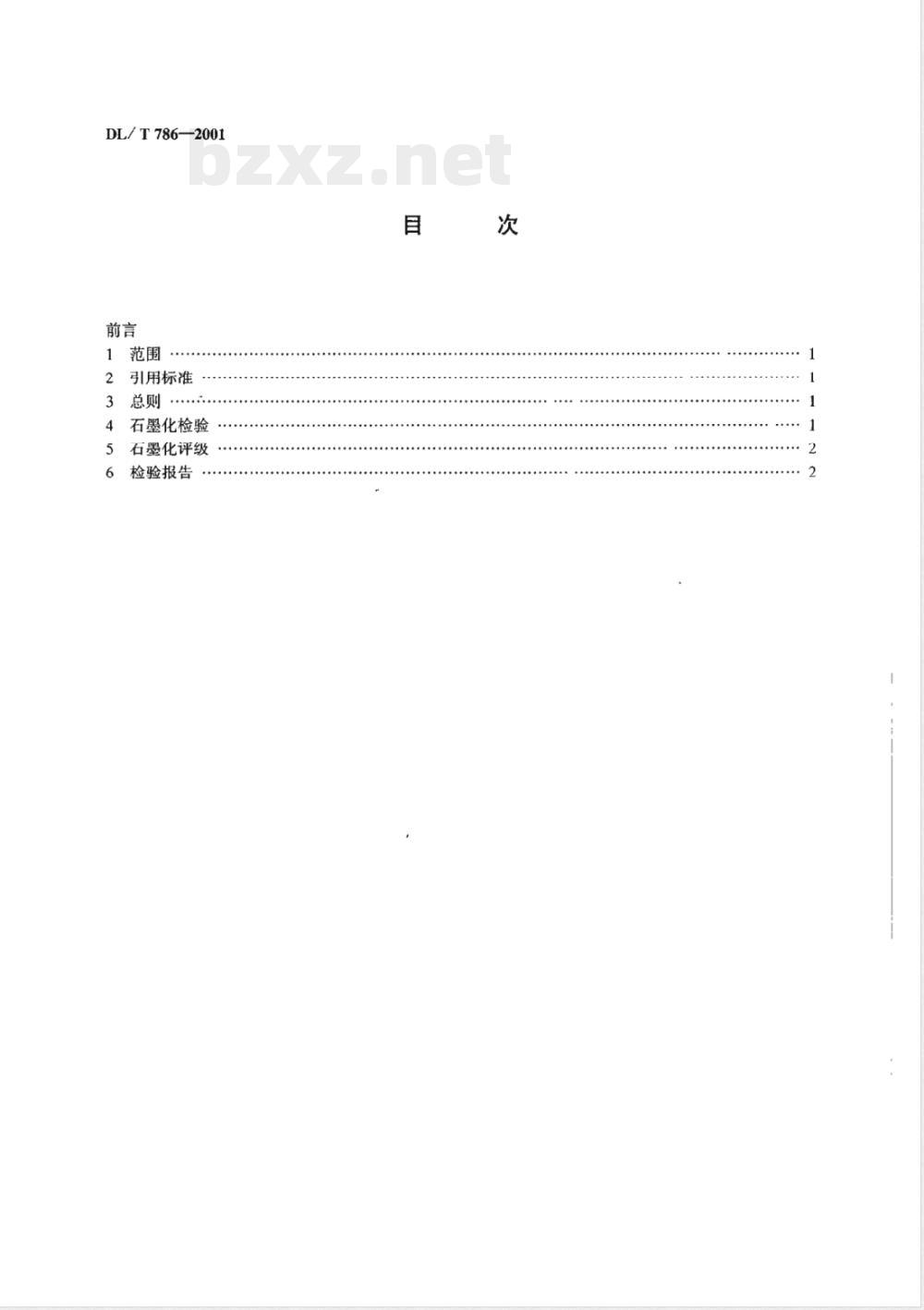

引用标准
石墨化检验
石墨化评级
检验报告
1范围

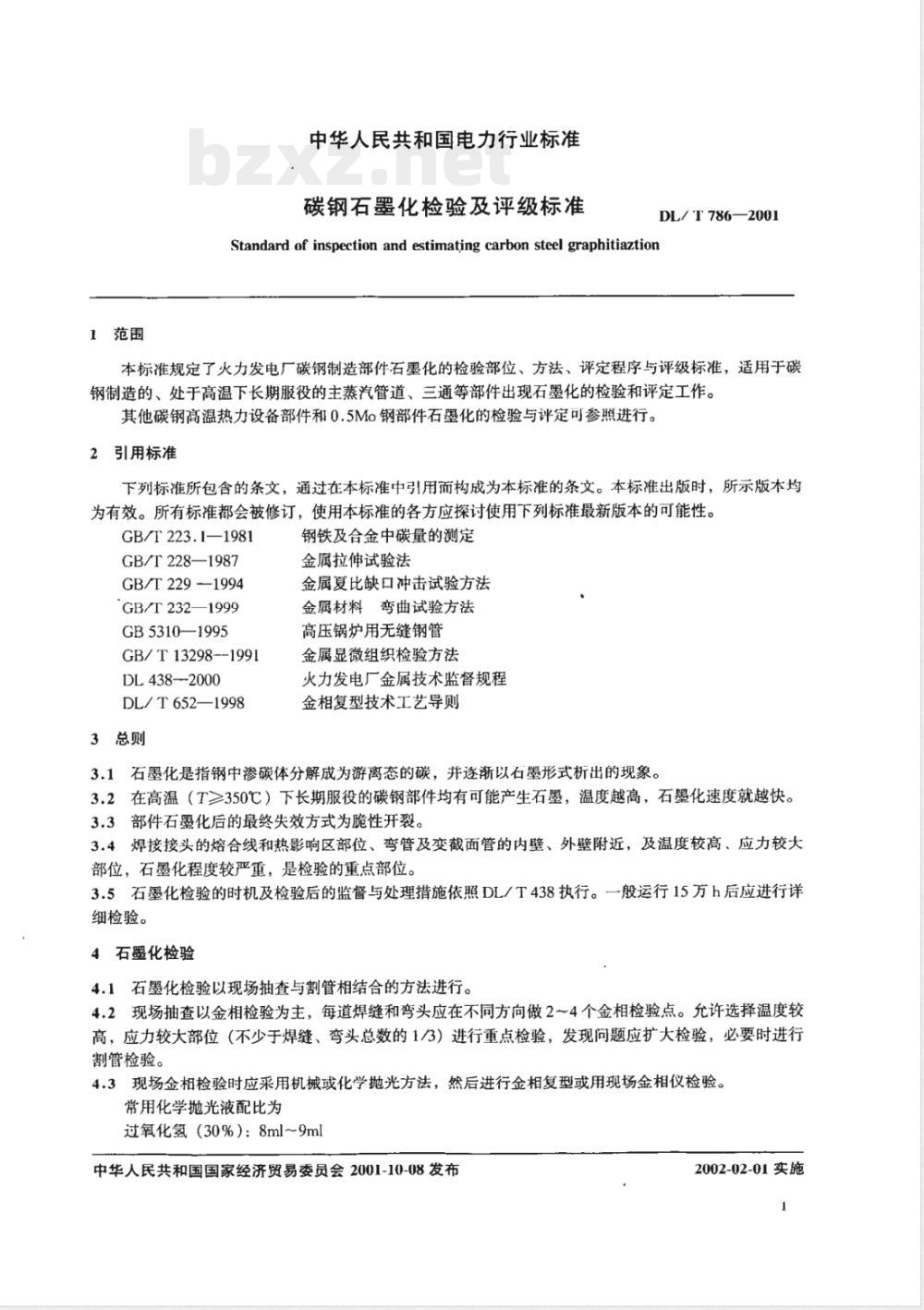

中华人民共和国电力行业标准
碳钢石墨化检验及评级标准
DL/ T 786—2001
Standard of inspectionand estimating carbon steelgraphitiaztion本标准规定了火力发电厂碳钢制造部件石墨化的检验部位、方法、评定程序与评级标准，适用于碳钢制造的、处于高温下长期服役的主蒸汽管道、三通等部件出现石墨化的检验和评定工作。其他碳钢高温热力设备部件和0.5Mo钢部件石墨化的检验与评定可参照进行。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T223.1—1981
GB/T228—1987
GB/T229—1994
GB/T232—1999
GB53101995
GB/T13298--1991
DL438--2000
DL/T652—1998
3总则
钢铁及合金中碳量的测定
金属拉伸试验法
金属夏比缺口冲击试验方法
金属材料弯曲试验方法
高压锅炉用无缝钢管
金属显微组织检验方法
火力发电厂金属技术监督规程
金相复型技术工艺导则
3.1石墨化是指钢中渗碳体分解成为游离态的碳，并逐渐以石墨形式析出的现象。3.2在高温（T≥350℃）下长期服役的碳钢部件均有可能产生石墨，温度越高，石墨化速度就越快。3.3部件石墨化后的最终失效方式为脆性开裂。3.4焊接接头的熔合线和热影响区部位、弯管及变截面管的内壁、外璧附近，及温度较高、应力较大部位，石墨化程度较严重，是检验的重点部位。3.5石墨化检验的时机及检验后的监督与处理措施依照DL／T438执行。一般运行15万h后应进行详细检验。
4石墨化检验www.bzxz.net
4.1石墨化检验以现场抽查与割管相结合的方法进行。4.2现场抽查以金相检验为主，每道焊缝和弯头应在不同方向做2～4个金相检验点。允许选择温度较高，应力较大部位（不少于焊缝、弯头总数的1/3）进行重点检验，发现问题应扩大检验，必要时进行割管检验。
4.3现场金相检验时应采用机械或化学抛光方法，然后进行金相复型或用现场金相仪检验。常用化学抛光液配比为
过氧化氢（30%）：8ml～9ml
中华人民共和国国家经济贸易委员会2001-10-08发布2002-02-01实施

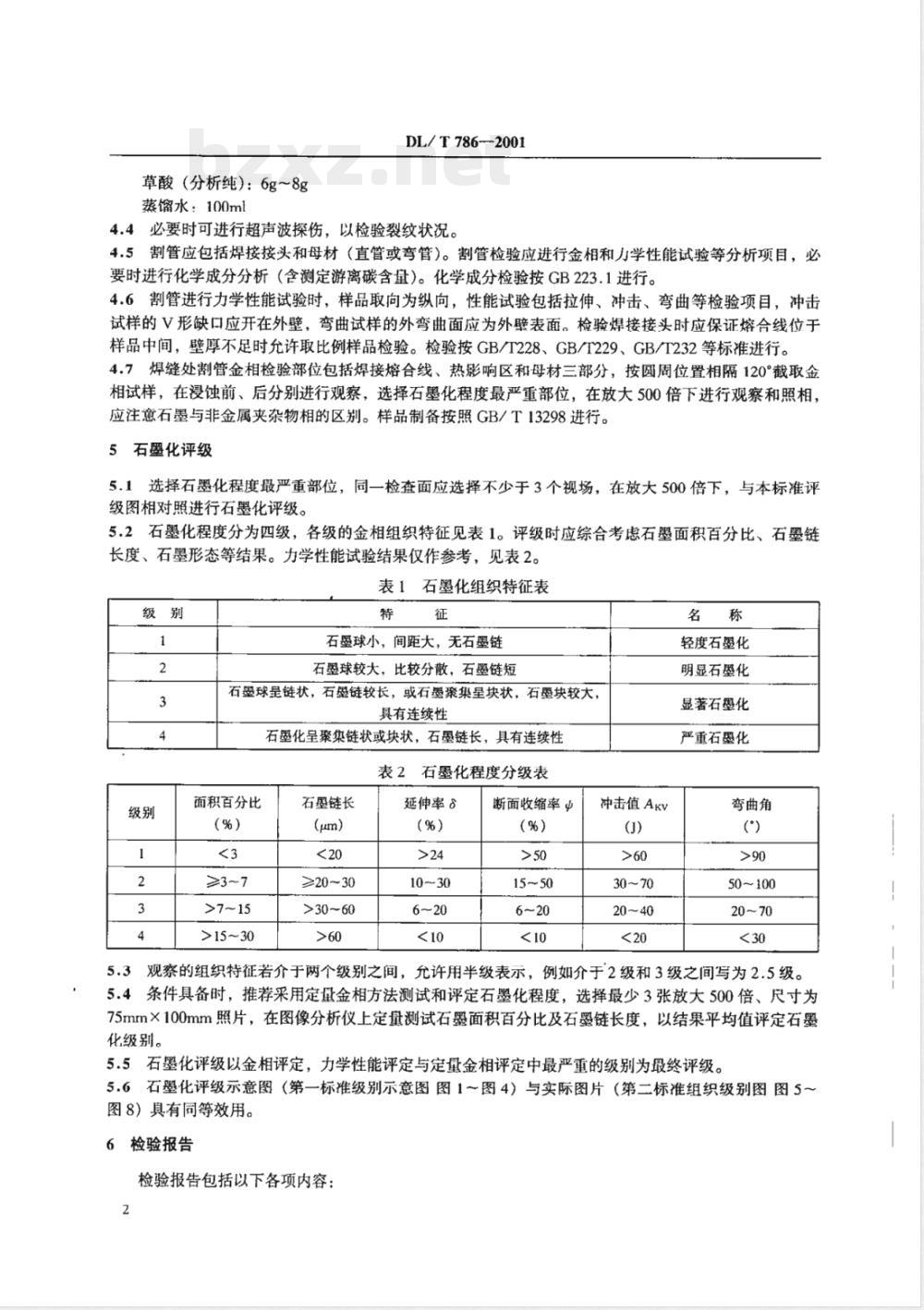

草酸（分析纯）：6g~8g
蒸馅水：100ml
DL/T786-2001
4.4必要时可进行超声波探伤，以检验裂纹状况。4.5割管应包括焊按接按头和母材（直管或弯管）。割管检验应进行金相和力学性能试验等分析项目，必要时进行化学成分分析（含测定游离碳含量)。化学成分检验按GB223.1进行。4.6割管进行力学性能试验时，样品取向为纵向，性能试验包括拉伸、冲击、弯曲等检验项目，冲击试样的V形缺口应开在外壁，弯曲试样的外弯曲面应为外壁表面。检验焊接接头时应保证熔合线位于样品中间，壁厚不足时允许取比例样品检验。检验按GB/T228、GB/T229、GB/T232等标准进行。4.7焊缝处割管金相检验部位包括焊接熔合线、热影响区和母材三部分，按圆周位置相隔120°截取金相试样，在浸蚀前、后分别进行观察，选择石墨化程度最严重部位，在放大500倍下进行观察和照相，应注意石墨与非金属夹杂物相的区别。样品制备按照GB/T13298进行。5石墨化评级
5.1选择石墨化程度最严重部位，同一检查面应选择不少于3个视场，在放大500倍下，与本标准评级图相对照进行石墨化评级。
5.2石墨化程度分为四级，各级的金相组织特征见表1。评级时应综合考虑石墨面积百分比、石墨链长度、石墨形态等结果。力学性能试验结果仅作参考，见表2。表1石墨化组织特征表
石墨球小，间距大，无石墨链
石墨球较大，比较分散，石墨链短石球是链状，石墨链较长，或石墨集星块状，石墨块较大，具有连续性
石墨化呈聚集链状或块状，石墨链长，具有连续性表2石墨化程度分级表
面积百分比
>15~30
石墨链长
(μm）
≥20~30
>30~60
延伸率
断面收缩率中
冲击值Akv
轻度石墨化
明显石墨化
显著石墨化
严重石墨化
弯曲角
50~100
5.3观察的组织特征若介于两个级别之间，允许用半级表示，例如介于2级和3级之间写为2.5级。5.4条件具备时，推荐采用定量金相方法测试和评定石墨化程度，选择最少3张放大500倍、尺寸为75mm×100mm照片，在图像分析仪上定量测试石墨面积百分比及石墨链长度，以结果平均值评定石墨化级别。
5.5石墨化评级以金相评定，力学性能评定与定量金相评定中最严重的级别为最终评级。5.6石墨化评级示意图（第一标准级别示意图图1～图4）与实际图片（第二标准组织级别图图5-图8）具有同等效用。
6检验报告
检验报告包括以下各项内容：
a）部件名称；
b）本标准号；
c）钢号；
DL/T786—2001
d）使用历史（包括温度、压力、时间等)；e）取样位置、数量：
f）检验面、部位；
g）检验方法；
h）检验结果及影响结果的各种因索；i）评定级别；
k）试验报告编号及日期；
1）检验人签名、资格；
m）审核人。
碳钢石墨化评级图
图1第一标准
级别示意图（500×）1级
图2第一标准
级别示意图（500×）2级
DL/T786—2001
图3第一标准级别示意图（500×）3级图4第一标准级别示意图（500×）4级DL/T786-2001
图5第二标准组织级别图（500×）1级DL/T786—2001
图6第二标准组织级别图（500×）2级.DL/T786-2001
图7第二标准组织级别图（500×）3级DL/T786—2001
图8第二标准组织级别图（500×）4级
