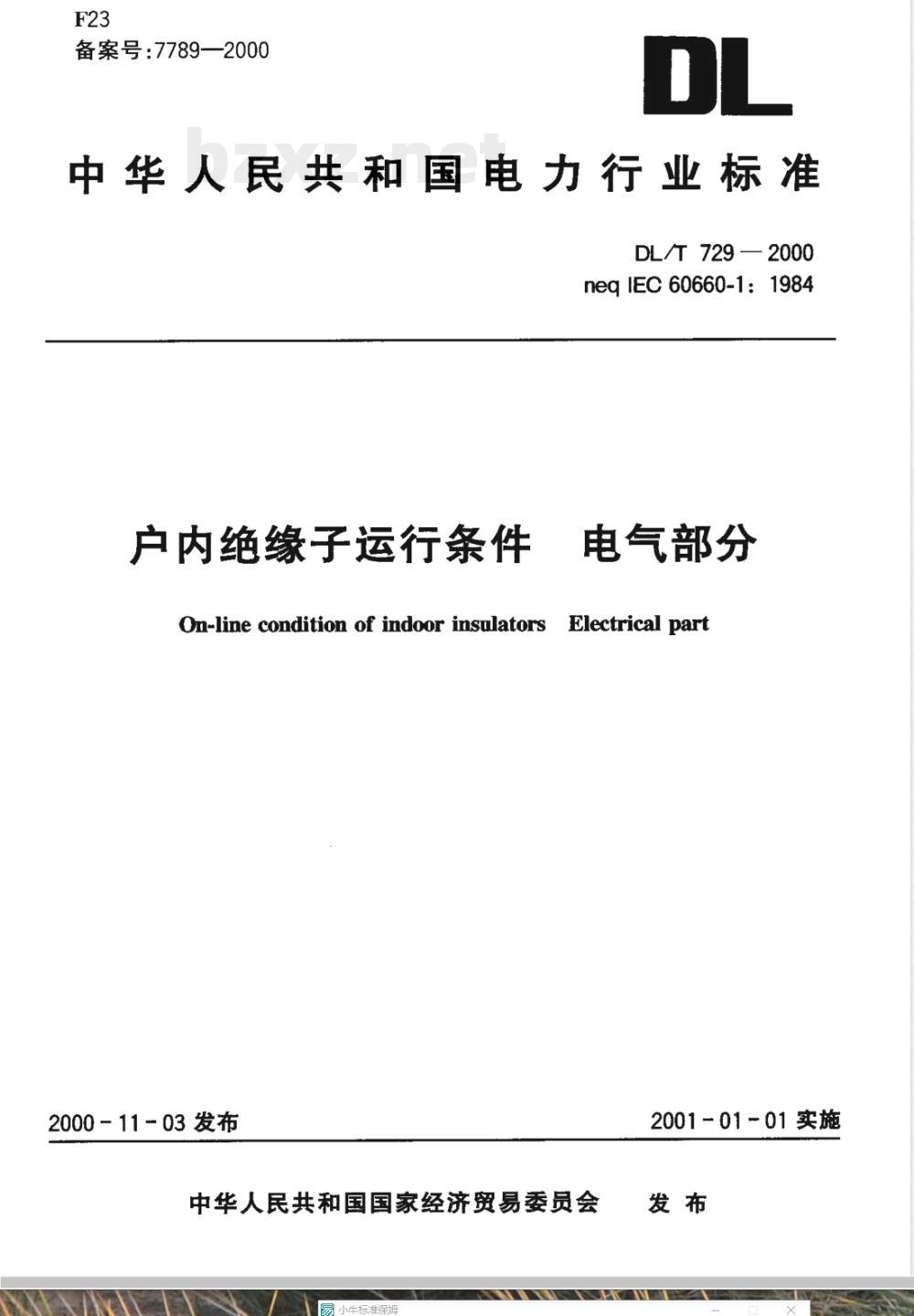

【电力行业标准(DL)】 户内绝缘子运行条件 电气部分

备案号：7789—2000
中华人民共和国电力行业标准
DL/T729—2000
neqIEc60660-1：1984
户内绝缘子运行条件
电气部分
On-line condition of indoor insulators Electrical part2000 - 11 03 发布
中华人民共和国国家经济贸易委员会2001-0101实施
DL/T729—2000

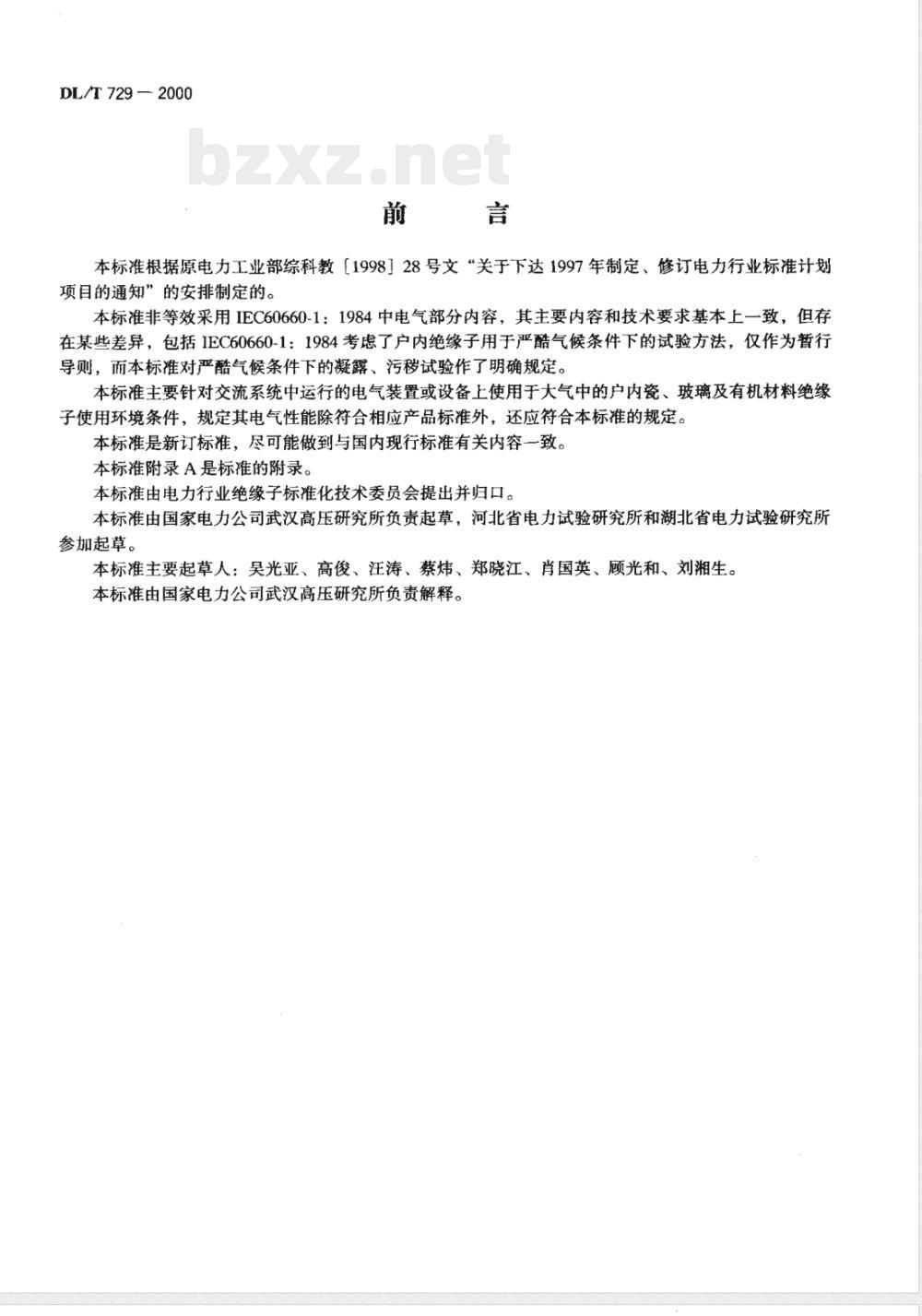

本标准根据原电力工业部综科教[1998］28号文“关于下达1997年制定、修订电力行业标准计划项目的通知”的安排制定的。
本标准非等效采用IEC60660-1：1984中电气部分内容，其主要内容和技术要求基本上一致，但存在某些差异，包括IEC60660-1：1984考虑了户内绝缘子用于严酷气候条件下的试验方法，仅作为暂行导则，而本标准对严酷气候条件下的凝露、污移试验作了明确规定。本标准主要针对交流系统中运行的电气装置或设备上使用于大气中的户内瓷、玻璃及有机材料绝缘子使用环境条件，规定其电气性能除符合相应产品标准外，还应符合本标准的规定。本标准是新订标准，尽可能做到与国内现行标准有关内容一致。本标准附录A是标准的附录。
本标准由电力行业绝缘子标准化技术委员会提出并归口。本标准由国家电力公司武汉高压研究所负责起草，河北省电力试验研究所和湖北省电力试验研究所参加起草。
本标准主要起草人：吴光亚、高俊、汪涛、蔡炜、郑晓江、肖国英、顾光和、刘湘生。本标准由国家电力公司武汉高压研究所负责解释。DL/T729- 2000

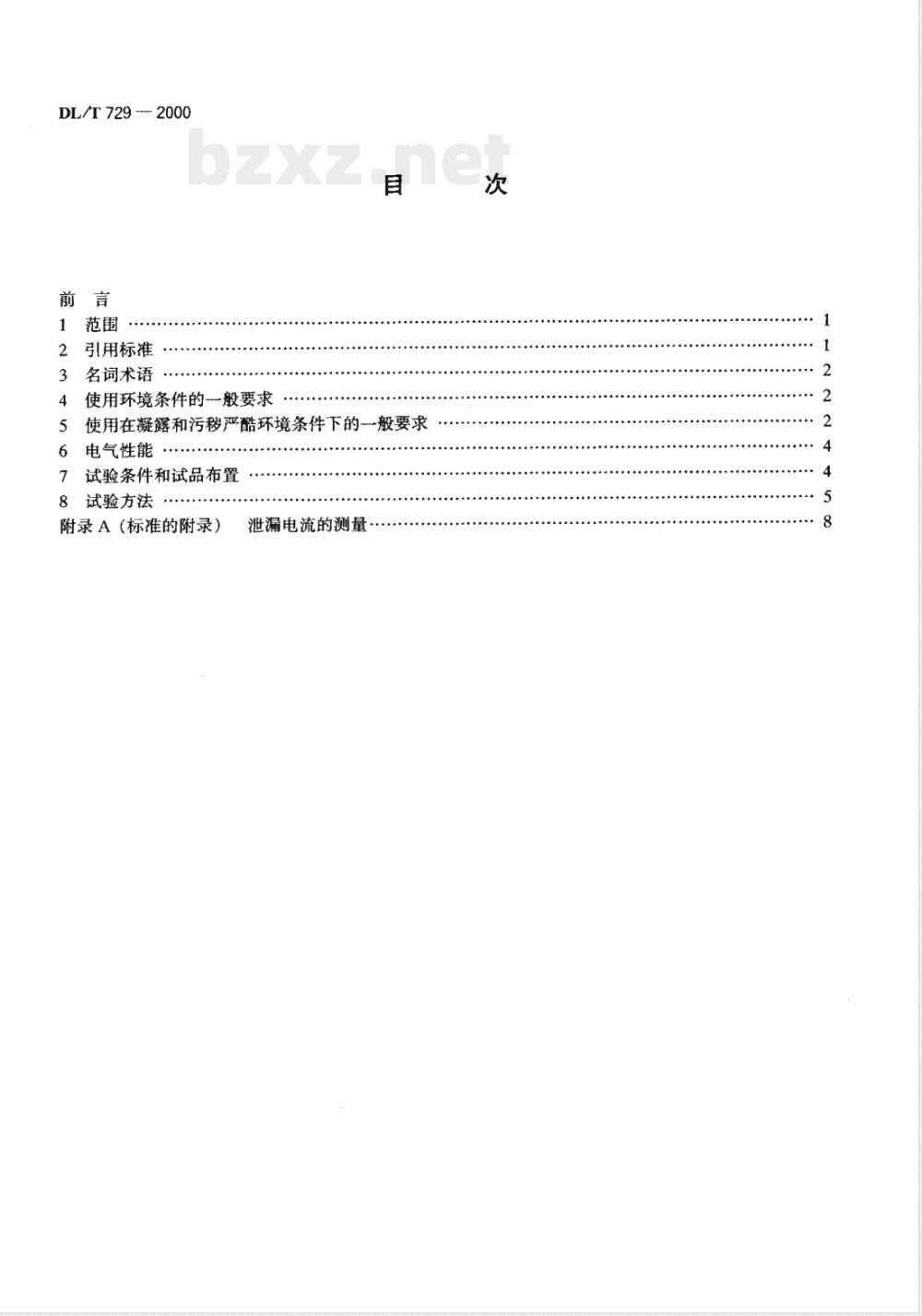

引用标准
名词术语
使用环境条件的般要求
使用在凝露和污严酷环境条件下的般要求电气性能
试验条件和试品布置
试验方法
........
附录A（标准的附录）
泄漏电流的测量

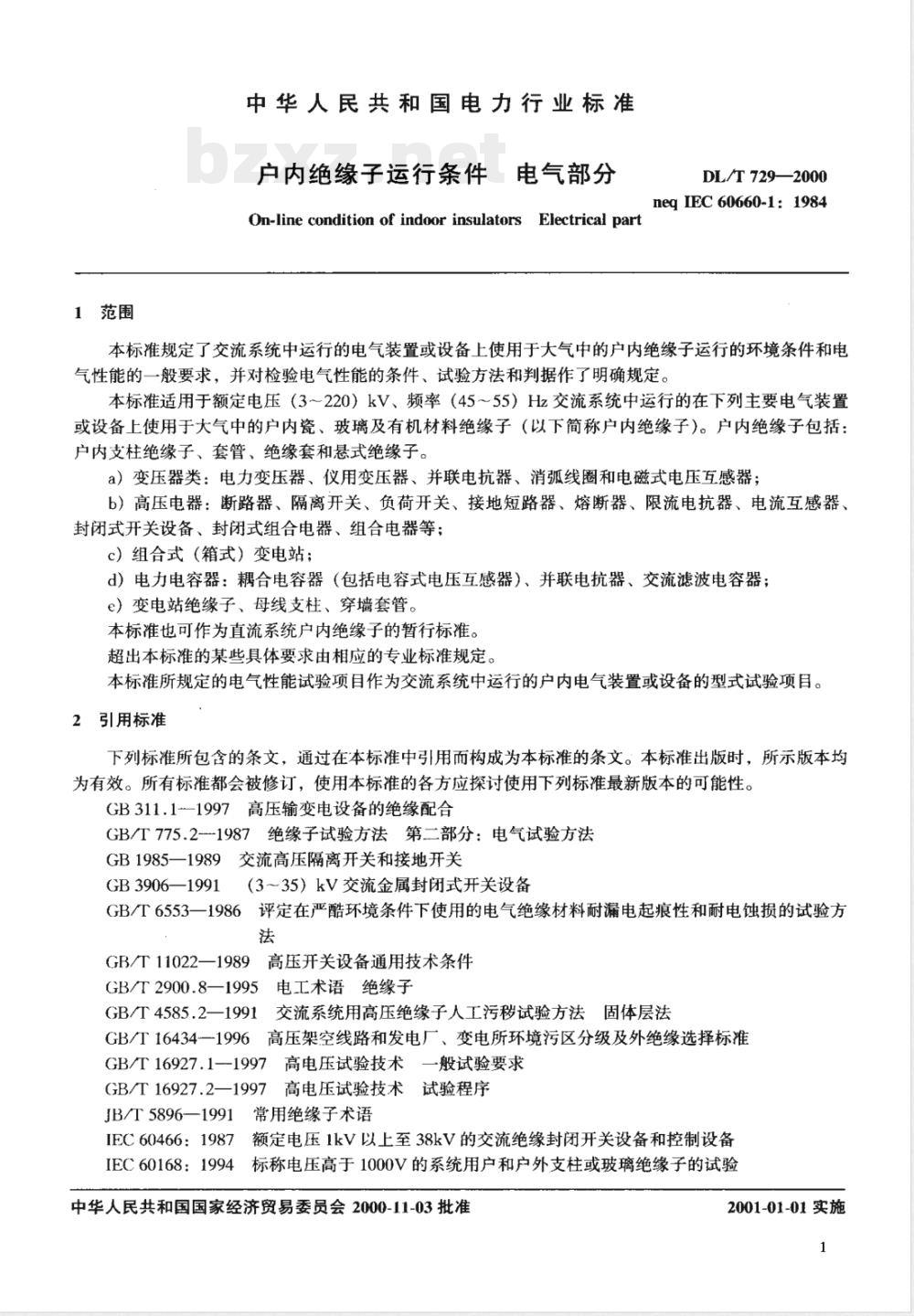

1范围
中华人民共和国电力行业标准
户内绝缘子运行条件电气部分
On-line condition of indoor insulatorsElectrical partDL/T 729—2000
neq IEC 60660-1: 1984
本标准规定了交流系统中运行的电气装置或设备上使用于大气中的户内绝缘子运行的环境条件和电气性能的一般要求，并对检验电气性能的条件、试验方法和判据作了明确规定。本标准适用于额定电压（3～220）kV、频率（45～55）Hz交流系统中运行的在下列主要电气装置或设备上使用于大气中的户内瓷、玻璃及有机材料绝缘子（以下简称户内绝缘子）。户内绝缘子包括：户内支柱绝缘子、套管、绝缘套和悬式绝缘子。a）变压器类：电力变压器、仪用变压器、并联电抗器、消弧线圈和电磁式电压互感器；b）高压电器：断路器、隔离开关、负荷开关、接地短路器、熔断器、限流电抗器、电流互感器、封闭式开关设备、封闭式组合电器、组合电器等；c）组合式（箱式）变电站；
d）电力电容器：耦合电容器（包括电容式电压互感器）、并联电抗器、交流滤波电容器；e）变电站绝缘子、母线支柱、穿墙套管。本标准也可作为直流系统户内绝缘子的暂行标准。超出本标准的某些具体要求由相应的专业标准规定。本标准所规定的电气性能试验项目作为交流系统中运行的户内电气装置或设备的型式试验项目。2引用标准此内容来自标准下载网
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB311.1-1997高压输变电设备的绝缘配合GB/T775.2--1987绝缘子试验方法第二部分：电气试验方法GB1985一1989交流高压隔离开关和接地开关GB3906—1991
（3～35）kV交流金属封闭式开关设备GB/T6553一1986评定在严酷环境条件下使用的电气绝缘材料耐漏电起痕性和耐电蚀损的试验方法
高压开关设备通用技术条件
GB/T 11022—1989
GB/T2900.8—1995
电工术语绝缘子
GB/T 4585.2—1991
交流系统用高压绝缘子人工污移试验方法固体层法高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准GB/T 16434—1996
GB/T16927.1一1997高电压试验技术一般试验要求GB/T16927.2一1997高电压试验技术试验程序JB/T5896—1991
常用绝缘子术语
IEC 60466:1987
额定电压1kV以上至38kV的交流绝缘封闭开关设备和控制设备IEC60168：1994标称电压高于1000V的系统用户和户外支柱或玻璃绝缘子的试验中华人民共和国国家经济贸易委员会2000-11-03批准2001-01-01实施
DLT279-2000
IEC60660：1984额定电压高于1000V至低于300kV系统用户内有机材料支柱绝缘子试验3名词术语
名词术语除符合本标准外，还应符合GB/T2900.8及JB/T5896。3.1户内绝缘子Indoorinsulator用于大气压力下周围空气中但不暴露在户外大气条件下的绝缘子。包括户内支柱绝缘子、套管和绝缘套。
3.2凝露Coagulating liquid water当试品表面温度低于周围空气的露点时，水蒸气在试品表面上冷凝的现象，此时部分水蒸气变成凝聚的液态水。
3.3凝露试验Coagulating liquid water tests在试品表面出现凝露的条件下，验证电气装置或设备上使用于大气中的户内绝缘子外绝缘水平所进行的试验。

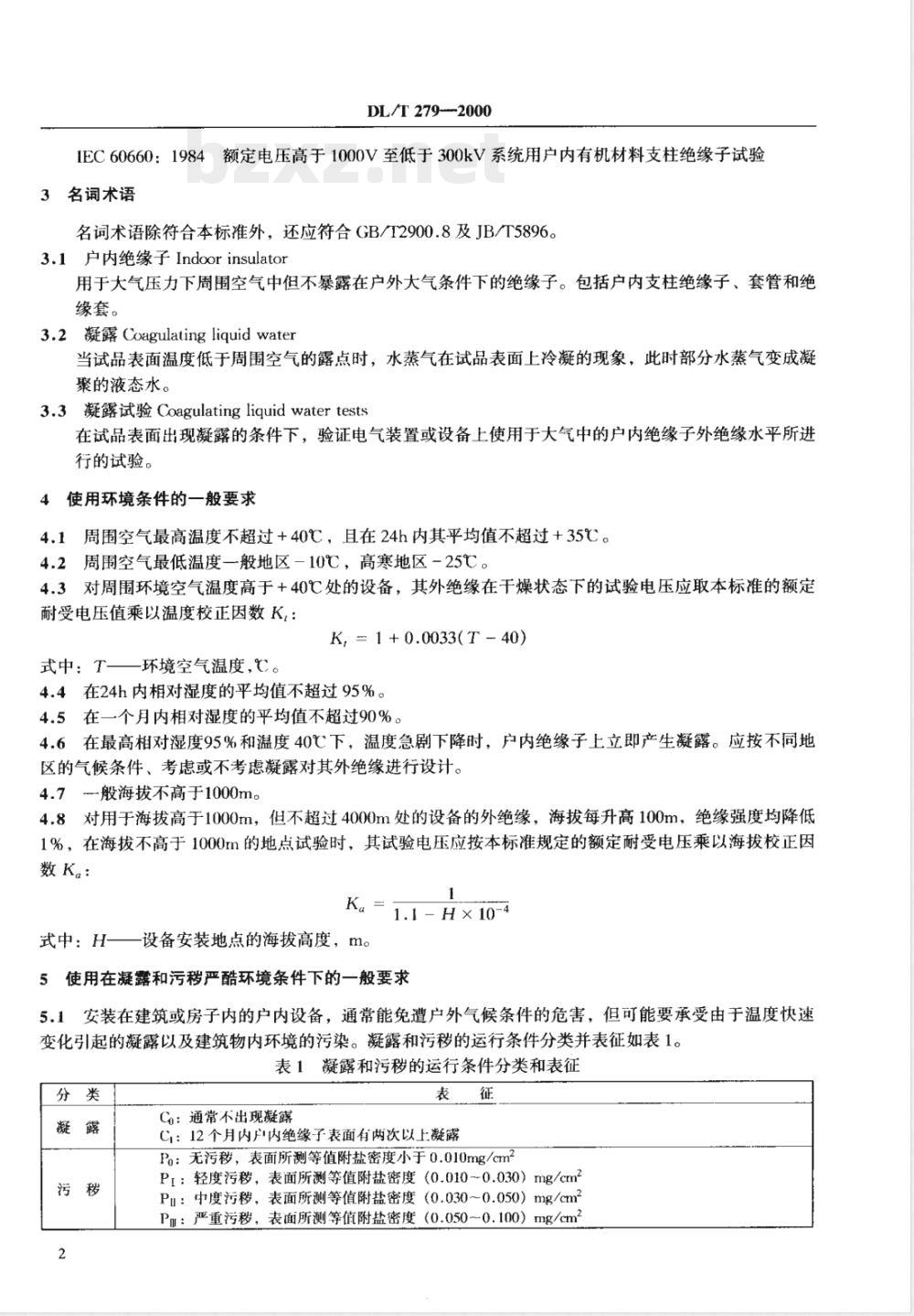

使用环境条件的一般要求
4.1周围空气最高温度不超过+40℃，且在24h内其平均值不超过+35℃。4.2周围空气最低温度一般地区－10℃，高寒地区-25℃。4.3对周围环境空气温度高于+40℃处的设备，其外绝缘在干燥状态下的试验电压应取本标准的额定耐受电压值乘以温度校正因数K，：K,=1+0.0033(T-40)
式中：T环境空气温度，℃。
4.4在24h内相对湿度的平均值不超过95%。4.5在一个月内相对湿度的平均值不超过90%。4.6在最高相对湿度95%和温度40℃下，温度急剧下降时，户内绝缘子上立即产生凝露。应按不同地区的气候条件、考虑或不考虑凝露对其外绝缘进行设计。4.7般海拔不高于1000m
4.8对用于海拔高于1000m，但不超过4000m处的设备的外绝缘，海拔每升高100m，绝缘强度均降低1%，在海拔不高于1000m的地点试验时，其试验电压应按本标准规定的额定耐受电压乘以海拔校正因数Ka：
Ka = 1.1 - H×10-4
式中：H——设备安装地点的海拔高度，m。5使用在凝露和污移严酷环境条件下的一般要求5.1安装在建筑或房子内的户内设备，通常能免遭户外气候条件的危害，但可能要承受由于温度快速变化引起的凝露以及建筑物内环境的污染。凝露和污移的运行条件分类并表征如表1。表1凝露和污移的运行条件分类和表征分类
Co：通常不出现凝露
C：12个月内户内绝缘子表面有两次以上凝露Po：无污移，表面所测等值附盐密度小于0.010mg/cm2Pl：轻度污移，表面所测等值附盐密度（0.010-0.030）mg/cm2Pu：中度污移，表面所测等值附盐密度（0.030~0.050）mg/cm2Pm：严重污移，表面所测等值附盐密度（0.0500.100）mg/cm2DL/T279—2000
5.2考虑到设备特别受到湿度和污移联合作用的情况，其运行条件严酷等级定义及相应试验要求按表2规定。
表2运行条件严酷等级及试验要求表污秽试验
严酷等级
凝露试验
设备最高电压(有效值)。
表明户内绝缘子应进行该项试验。表明户内绝缘子不应进行该项试验。等值盐密参考值
mg/cm2
等值灰密
mg/cm2
5.3户内绝缘子的表面仅受到凝露的作用而不受到污移的作用时应只进行凝露试验。耐受电压
5.4户内绝缘子的表面若清洁或仅受到轻度污移（等值附盐密度小于或等于0.030mg/cm2）作用，而不受到凝露的作用，不进行凝露和污移试验。5.5户内绝缘子的表面仅受到较严重污移（等值附盐密度大于0.030mg/cm2）作用，而不受到凝露的作用，不进行凝露试验，只进行污移试验。5.6户内绝缘子的表面受到凝露和污移的联合作用时，应同时进行凝露和污移试验。5.7户内绝缘子外绝缘按Po、PI、Pμ、Pm四级确定人工污移耐受值。Po级适用无明显污移场所，不需进行人工污移试验。各污移参考分级的人工污移耐受电压值按表2规定。使用在凝露环境条件下的户内绝缘子应能耐受表3规定的电压值。5.8
表3户内绝缘子凝露耐受电压值
系统标称
（有效值）
设备最高
(有效值)
变压器
工频1min凝露耐受电压值（有效值）并联电抗器
耦合电容器、高压电器
电压互感器和穿墙套管
母线支柱
绝缘子
雷电冲击凝露
耐受电压值
(峰值)
系统标称
（有效值）
设备最高
(有效值)
变压器
200(13
DL/T279—2000
表3（续完）
工频1min凝露耐受电压值（有效值）并联电抗器
耦合电容器、高压电器、
电压互感器和穿墙套管
二次回路工频1min凝露耐受电压有效值为2kV。2括号内数值仅适用于母线支柱绝缘子和穿墙套管。*）指对电力变压器中性点绝缘凝露试验要求，其中：（1）该栏数据为该类设备中性点不固定接地方式；(2）该栏数据为该类设备中性点固定接地方式。6
电气性能
母线支柱
绝缘子
雷电冲击凝露
耐受电压值
(峰值)
850 (935)
户内绝缘子其电气性能除符合相应产品标准的规定外，还包括如表4所列电气试验项目均应符合本标准的规定。
表4不同材质户内绝缘子电气试验项目试验项目
工频Imin凝露耐受电压试验
雷电冲击凝露耐受电压试验
人T.污移耐受电压试验
吸水性试验
老化和湿度试验
瓷、玻璃
注：√表明该材质户内绝缘子应进行该项试验；×表明该材质户内绝缘子不应进行该项试验。试验条件和试品布置
7.1试验条件的一般要求
7.1.1试验电压波形与频率应符合GB311.1的规定。环氧树脂
非环氧树脂有机材料
7.1.2当试验时自然大气条件与GB/T775.2所规定的标准值不同时，应按GB/T775.2所规定的大气条件校正系数进行校正，凝露试验仅进行空气密度校正。7.1.3户内绝缘子在电气试验前应清洁、干燥。7.1.4在进行非凝露试验时，应采取措施避免户内绝缘子表面凝露，特别是在相对湿度较高情况下，4
DL/T 2792000
应在试品温度达到环境温度后方进行试验，当试验条件受到限制时，允许试验室环境温度的下限值为+5℃。如果相对湿度超过85%，除非供需双方有协议，否则试验不应进行。7.1.5在浇铸环氧树脂制作的户内绝缘子表面上，应在正、负极性交替冲击下进行冲击电压试验。7.1.6如果户内绝缘子主要由有机材料制成，应进行5min工频电压试验。若户内绝缘子在总装前已进行5min工频电压试验，则进行1min工频电压试验。7.1.7对凝露试验，空气相对湿度不规定。试验时，要求试品周围气流风速不大于0.15m/s，在尽可能短的时间内使试验室内空气相对湿度升至100%，当试品表面形成并保持凝露状态下，方可进行试验。
7.1.8湿度测量通常采用通风式精密干湿球温度计。测量时应达到稳定的数值后仔细读数，以免在确定湿度时造成过大的误差。
7.1.9高压测量应符合GB/T16927.1的规定，测量装置必须与试品并联。7.2试品布置
7.2.1必须按试品类别的安装方式安装试品，除仅因系统保护所需的招弧角或保护环可暂拆除或加大间隙外，对绝缘有影响的所有部件应完整装上并按规定的工艺处理。7.2.2试品与接地体或邻近物体的距离，一般不小于试品高压部分与接地部分间最小距离的1.5倍，或试品与周围物体的距离不小于1m，两者中取较大者。7.2.3在凝露及污移试验时或试品上的电压显然不受外部影响时，在保证对邻近物体不发生闪络的条件下，可取较小距离。如污试验-般为每100kV试验电压不小于0.5m，但至少1mc7.2.4允许在尽可能模拟运行状态的条件下或未完全装配好的设备上进行户内绝缘子外绝缘电气性能试验，但其电场与完全装配好的设备的电场应没有显著差别。7.2.5试验电压的施加部位应符合GB/T11022和GB1985的规定。8试验方法
8.1凝露试验
由工频凝露试验和雷电冲击凝露试验组成。8.1.1试验条件
符合本标准第7.1条的规定。
8.1.2试品布置
按本标准第7.2条要求进行试品布置。8.1.3试验装置
试验电源的电压波形、频率应符合本标准第7条的规定。工频试验电源容量应满足在试验电压下短路电流有效值不小于1A。
8.1.4试验电压值
户内绝缘子凝露耐受电压值如表3所示。8.1.5凝露
将试品放置在温度为（-10±1)℃的一个容器内（10～20）h至试品完全冷却后，（1～4）min内将试品安装在温度和相对湿度分别为（15～25)℃和100%的试验室内，此时试品表面上就产生凝露。8.1.6试验程序
8.1.6.1工频1min凝露耐受电压试验试验前，按本标准第7条要求确认试验条件和进行试品布置。试验时，待试品表面产生凝露，应立即施加工频电压。首先施加约10%的试验电压，以每秒约5%试验电压的速率升压至规定凝露耐受电压值的50%，再以每秒3%试验电压的速率上升至规定的耐受电压值，保持1min。然后迅速退掉电压，但不能突然截断电源。
DL/T 279—2000
试验期间不应出现击穿或闪络，否则试验不合格。8.1.6.2雷电冲击凝露耐受电压试验试验时，待试品表面产生凝露时立即施加冲击电压，然后升高发生器的电压至规定凝露耐受电压值，分别施加15次正、负极性冲击波，如果闪络次数各不超过2次，则试品通过本试验。试品经过试验后不应有损坏。绝缘子的绝缘表面上有轻微放电痕迹或胶装物及其他材料的小碎片脱落不计入损坏。
8.2人工污移试验
8.2.1一般规定
考虑到各类设备受到污染而影响绝缘性能的部件主要是元部件绝缘子。故可仅对其元部件按模拟运行条件的安装方式进行人工污移试验。8.2.2试验电源
符合GB/T4585.2的规定。
8.2.3试验电压值
按本标准第5条规定的人工污移耐受电压值。8.2.4雾
符合GB/T4585.2的规定。
8.2.5污移物质
符合GB/T4585.2的规定。
8.2.6试品安装
按本标准第7条规定进行试品安装，除产品另有规定外，试验可在合闸位置的单极产品上进行，对接地开关，只在分闻位置上进行试验。8.2.7试验程序
将染有规定盐密已干燥的试品安装于雾室中，然后加雾，待试品污层达到饱和湿润后，施加电压并维持至闪络，如不闪络则维持15min。试品的同污层仅允许进行一次试验，该次试验应进行三次，如果三次未发生闪络，则耐受试验通过；如果仅出现一次闪络，应进行第四次试验，如果该次试验不发生闪络，则耐受试验通过。
8.3吸水性试验
8.3.1干工频闪络试验
将三只试品按GB/T775.2进行干工频闪络试验，然后以每只试品的三次干工频闪络电压值的算术平均值（校正到标准状态）作为第8.3.3条试验的基准值。8.3.2浸水试验
进行干工频闪络试验后的三只试品，经清洁后置于盛有蒸馏水的槽中，浸没深度至少0.1m在常温下持续24h，然后将其从蒸馏水中取出，在室温下放置3h后进行工频耐压试验。8.3.3干工频耐受电压试验
按GB/T775.2对每只试品分别进行干工频耐受电压试验，其施加电压值为基准值的80%，在此电压下维持1h。试验后，应立即测量试品绝缘表面温度。试验期间试品不应出现击穿和闪络，温升不超过5K，否则，该项试验不合格。8.4老化和湿度试验
老化和湿度试验是验证在潮湿条件下，户内绝缘子的电气性能是否满足交流工频电压对其要求。8.4.1试验条件
8.4.1.1在潮湿状态期间内，试验室中的相对湿度不小于95%。8.4.1.2低气温值（Tmin）应约等于试验室外周围空气温度。8.4.1.3试验室中的空气温度和相对湿度应当在紧靠试品绝缘处测量，并在试验的整个持续时间予以6
记录。
DL/T279—2000
8.4.1.4老化和湿度试验仅在潮湿状态期间内施加工频电压。8.4.1.5产生雾的水的电阻率应按GB/T775.2中规定的校正系数进行校正。8.4.1.6户内绝缘子允许在尽可能模拟运行状态条件下或未完全装配好的设备上进行其外绝缘电气性能试验，但其电场与完全装配好的设备的电场没有显著差别。8.4.2试品及试品布置
按试品类别的安装方式安装试品，应保证试品置于底部距墙至少0.15m，离喷雾装置的距离至少0.5m，且在试验期间应确保其绝缘表面没有水的聚集淀积物。8.4.3试验装置
试验用雾室是密封的，雾室的容积至少5倍于试品的体积，由加热器来控制调节雾室温度。在雾室地面上用具有恒定喷射能力的喷雾装置将水以垂直向上的方式喷成雾状，并使其充满整个雾室，喷嘴不能将雾直接喷向试品，雾室顶部不应有凝聚的水落到试品表面，同时也不应使用外力使雾室中的空气循环。
水流速率（0.2~0.5）kg/（m3-h)；水的电阻率在温度最低时应小于（30±3）Qm；雾颗粒直径小于10μm，
试验电源应符合本标准第8.1.3条规定。8.4.4试验循环及其持续时间
8.4.4.1一个试验循环由潮湿状态和干燥状态组成。两个状态在时间上应相等，两个状态间温度变化应当是（10±2）K，试验循环如图1所示。8.4.4.2一个试验循环的持续时间为8h，老化和湿度试验总的持续时间不得少于240h。第一个试验循环潮湿状态期间内，试品的绝缘表面应是潮湿的，否则不应计人总的湿度持续时间。
8.4.5施加工频电压
蓝度，C
半循环
周围空气
试验循环
1—潮湿状态；2-干燥状态；3—雾的形成图1试验循环
施加T频电压值规定为相间施加额定电压U，相对地间施加U//3。在每一个试验循环由干燥状态过渡到潮湿状态时，应立即施加工频电压。首先施加约10%的试验电压，以每秒约5%的试验电压的速率升压至规定电压值的50%，再以每秒3%试验电压的速率上升至规定的电压值，保持4h，然后迅速退掉电压，但不能突然截断电压。在潮湿状态总持续时间内，试品均不应出现击穿、闪络，否则试验不合格。8.4.6泄漏电流测量
老化和潮湿试验完毕，在试品状态不改变情况下，还应补充一次循环对其进行泄漏电流测量。若在完全装配好的设备上进行泄漏电流的测量应按附录A中的规定进行。在补充一次试验循环整个循环间试品的泄漏电流不应超过0.5mA（有效值），否则试验不合格。8.4.7试验的判定
如果满足第8.4.5条和第8.4.6条中的判据则认为试品通过老化和潮湿试验，否则该项试验不合格。
附录A（标准的附录）
泄漏电流的测量
在相间及相对地间具有大电容的设备中，泄漏电流的无功分量可能有很大的幅值。在与绝缘的体积电导有关的泄漏电流幅值中，仅仅泄漏电流的有功分量是有用的。因此仅要求一种测量泄漏电流有功分量的方法，但详细叙述合适的测量技术已超出本标准的范围。试验回路内测量设备的布置对于泄漏电流有效值的测量是关键。图A1至图A4表示了4种布置方案，表A1概述了它们的特点。
表A1泄漏电流测量
接线图A1
电压负荷与运行时的相同
适于老化试验时监测
适用于诊断程序
相间电压负荷
指示相间电流
测量设备与支持绝缘子
接线图A2
接线图A3
A一电源变压器；B一电缆盒；C一电流互感器；D-断路器（已合闸)；E一母线排；F一测量装置；G一支柱绝缘子泄漏电流测量布置方式1
A一电源变压器；B一电缆盒；C--电流互感器；D断路器（已合闸)；E一母线排；F一测量装置；G一支柱绝缘子图A2泄漏电流测量布置方式2
接线图A4
