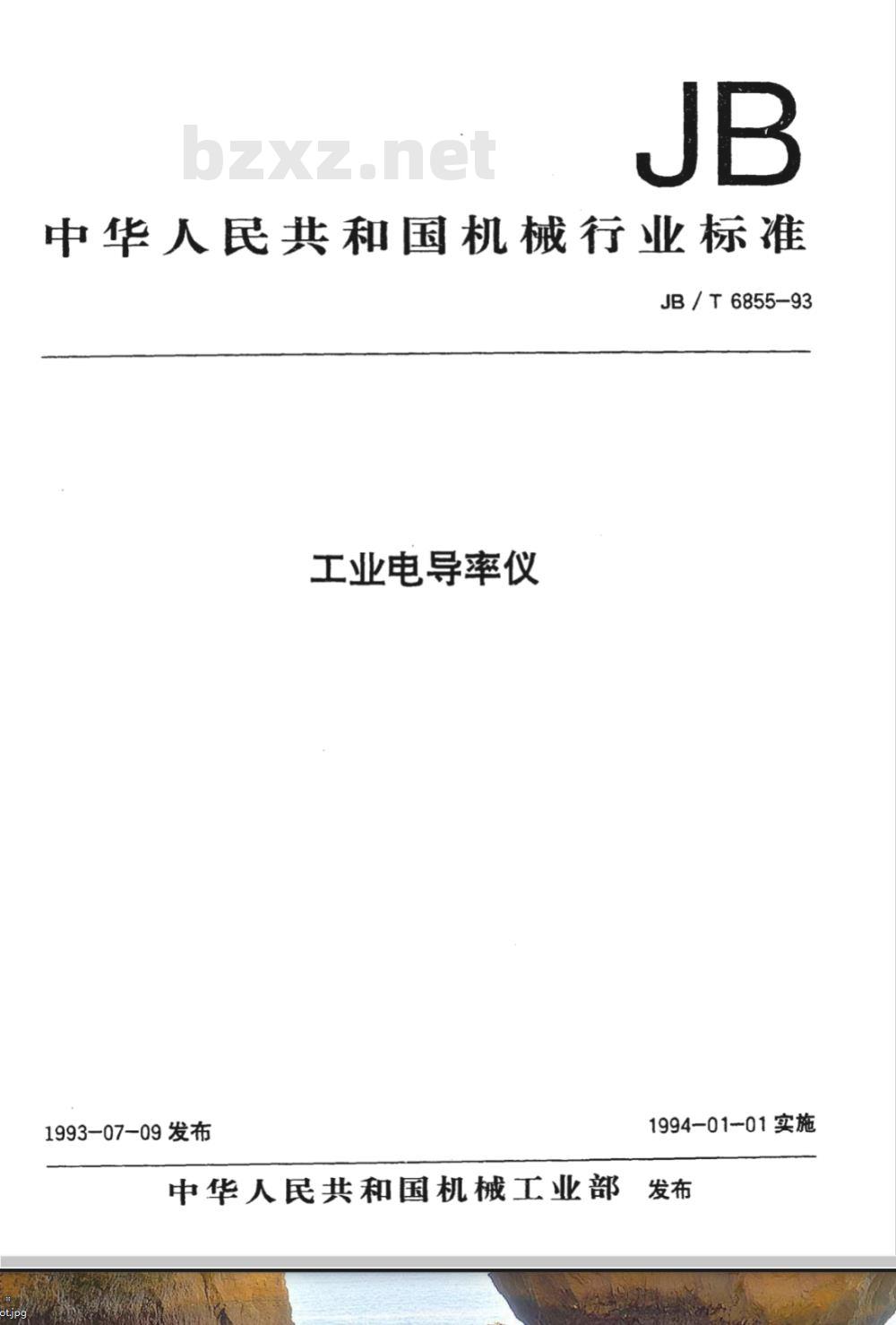

中华人民共和国机械行业标准
JB / T 6855-93
工业电导率仪
1993-07-09发布
1994-01-01实施
中华人民共和国机械工业部

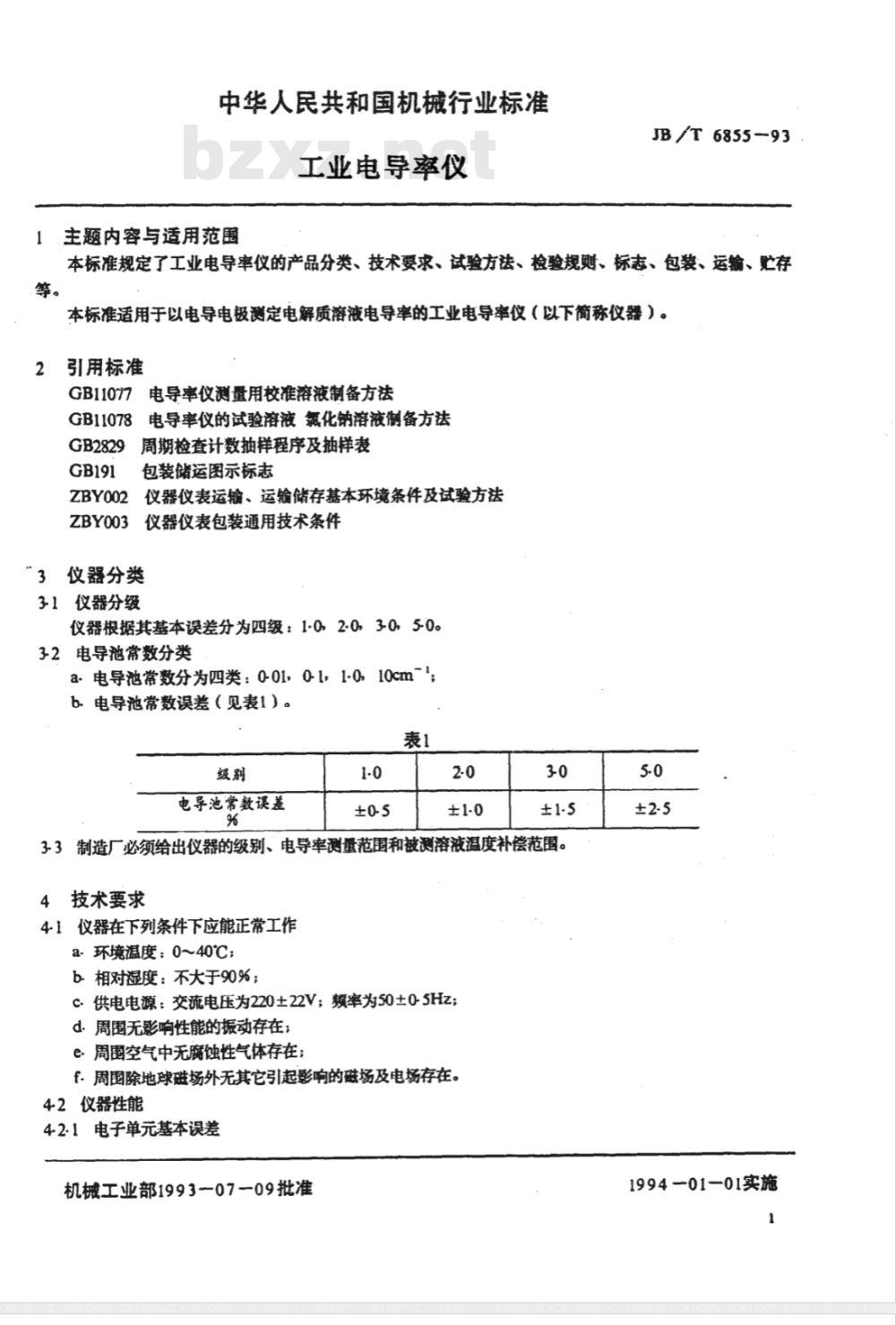

中华人民共和国机械行业标准
工业电导率仪
主题内容与适用范围bZxz.net
JB/T 6855-93
本标准规定了工业电导率仪的产品分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存本标准适用于以电导电极测定电解质溶液电导率的工业电导率仪（以下简称仪器）。引用标准
GB11077电导率仪测量用校准溶液制备方法GB11078
GB2829
电导率仪的试验溶液氮化钠溶液制备方法周期检查计数抽样程序及抽样表包装储运图示标志
ZBY002
ZBY003
仪器仪表运输、运输储存基本环境条件及试验方法仪器仪表包装通用技术条件
3仪器分类
31仪器分级
仪器根据其基本误差分为四级：1.02.0，30，5-0。32电导池常数分类
a.电导池常数分为四类：001，01，1-010cm-\；b.电导池常数误差（见表1）。
电导池常数误差
±1·5
33制造厂必须给出仪器的级别、电导率测量范围和被测溶液温度补偿范围。技术要求
4.1仪器在下列条件下应能正常工作a环境温度：0~40℃；
b相对湿度：不大于90%；
C供电电源：交流电压为220±22V；频率为50±05Hz；d.周围无影响性能的振动存在；e.周围空气中无腐蚀性气体存在f.周围除地球磁场外无其它引起影喇的磁场及电场存在。42仪器性能
42.1电子单元基本误差
机械工业部1993-07-09批准
1994-01-01实施

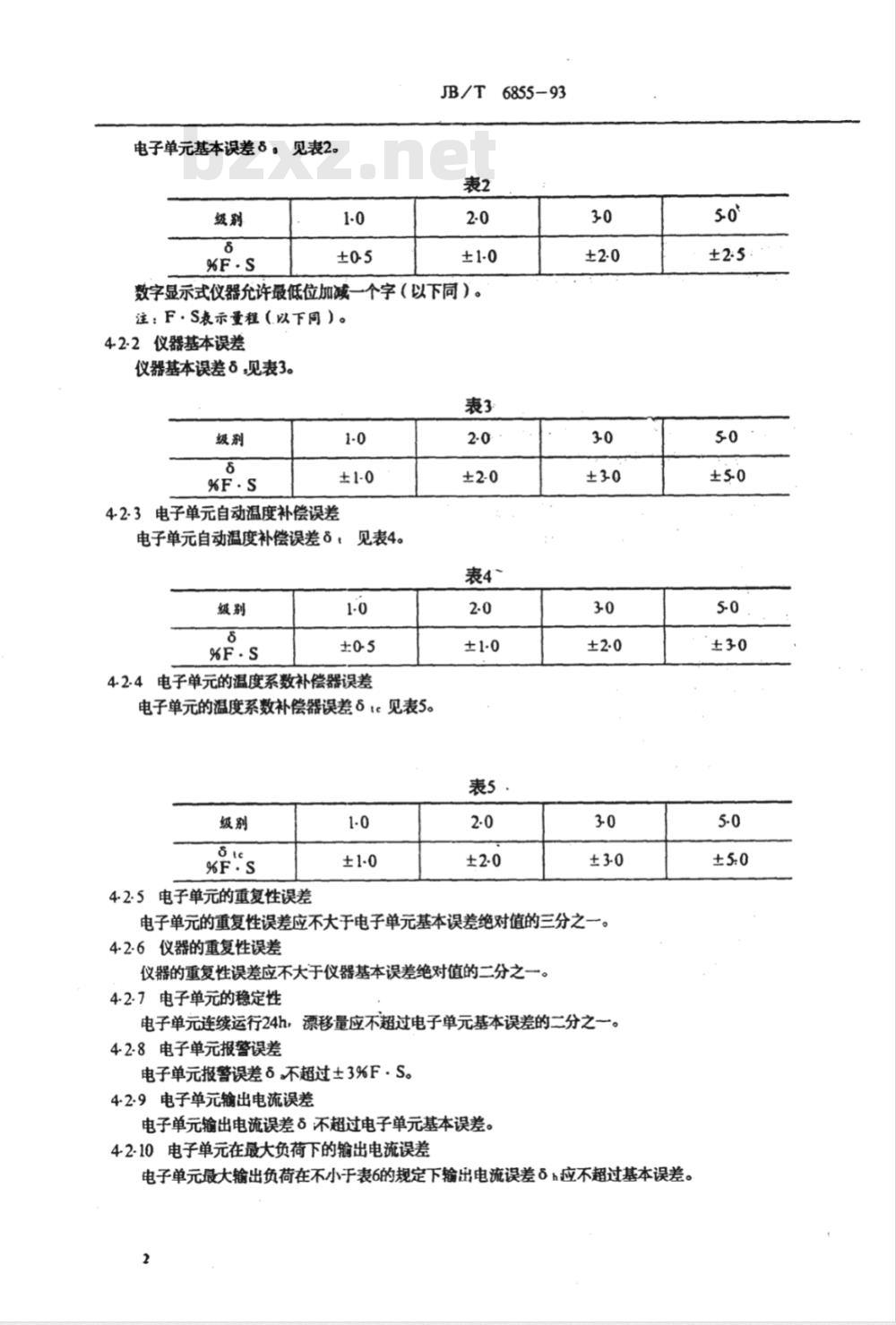

电子单元基本误差8。见表2。
6855-93
数字显示式仪器允许最低位加减一个字（以下同）。注：F·S表示量程（.以下同）。42.2仪器基本误差
仪器基本误差见表3。
42.3电子单元自动温度补偿误差电子单元自动温度补偿误差，见表4。级别
4.2.4电子单元的温度系数补偿器误差电子单元的温度系数补偿器误差6te见表5。级别
4-2.5电子单元的重复性误差
±2·0
±3·0
电子单元的重复性误差应不大于电子单元基本误差绝对值的三分之一4.2.6仪器的重复性误差
仪器的重复性误差应不大于仪器基本误差绝对值的二分之一42.7电子单元的稳定性
电子单元连续运行24h，漂移量应不超过电子单元基本误差的二分之一42.8电子单元报警误差
电子单元报警误差θ不超过±3%F·S。4-2-9电子单元输出电流误差
电子单元输出电流误差8不超过电子单元基本误差。42-10电子单元在最大负荷下的输出电流误差电子单元最大输出负荷在不小于表6的规定下输出电流误差h应不超过基本误差。2
输出电流
最大负荷
42.11电子单元的环境温度影响误差JB/T6855-93
电子单元按41条规定的温度变化时，其引起的响误差T应不超过电子单元基本误差。42.12电子单元的电源电压影响误差电子单元按41条规定的电压变化时，所引起的影响误差6应不超过电子单元基本误差的二分之一43安全要求
431绝缘电阻
a.电子单元的电源相、中联线对地的绝缘电阻应不低于20MQ；b经受潮预处理后，测得电源相、中联线对地的绝缘电阻应不低于2MQ。432绝缘强度
a：电子单元的电源相、中联线对地应能承受1500V交流正弦波电压（带微机仪器承受1250V），其电源频率为50Hz，历时1mln试验，不应有击穿和飞弧现象：b.经受潮预处理后，电子单元相、中联线对地应能承受1500V交流正弦波电压（带微机的仪器受1250V）其电源频率为50Hz，历时[mln试验，不应有击穿和飞弧现象。433泄漏电流
电子单元泄漏电流应不大于SmA。44外观与感官
仪器的外表应光洁平整，色泽均匀，不得有起泡、起皱、脱皮和划痕，表面刻度应清晰均匀（数字式显示，则数字应清晰完整），旋钮固定可靠，调节灵活，定位准确。4.5运输、运输贮存基本环境条件仪器运输、运输贮存应符合ZBY002的要求，其中：a.高温：+55±2℃；
b低温：—40±2℃（液晶显示仪器：-25±2℃）；c.跌落高度：250mm。
46成套性
成套仪器应由电子单元，电导电极和附件组成。5试验方法
5.1试验条件
a?环境温度：25±2℃；
b.相对湿度：不大于85%；
C.供电电源：交流电压为220±2.2V：频率为50±0-5Hzd.仪器预热时间不大于1h。
5.2试验设备：
a.交流电阻箱（或专用设备）不低于005级二台；
b温度计最大分度不大于01℃一支；C记录仪不低于05级一台：
d.电流表0~50mA不低于0.5级一台：e绝缘强度试验装置容量不低于025kVA一台f.兆欧计500V（直流）

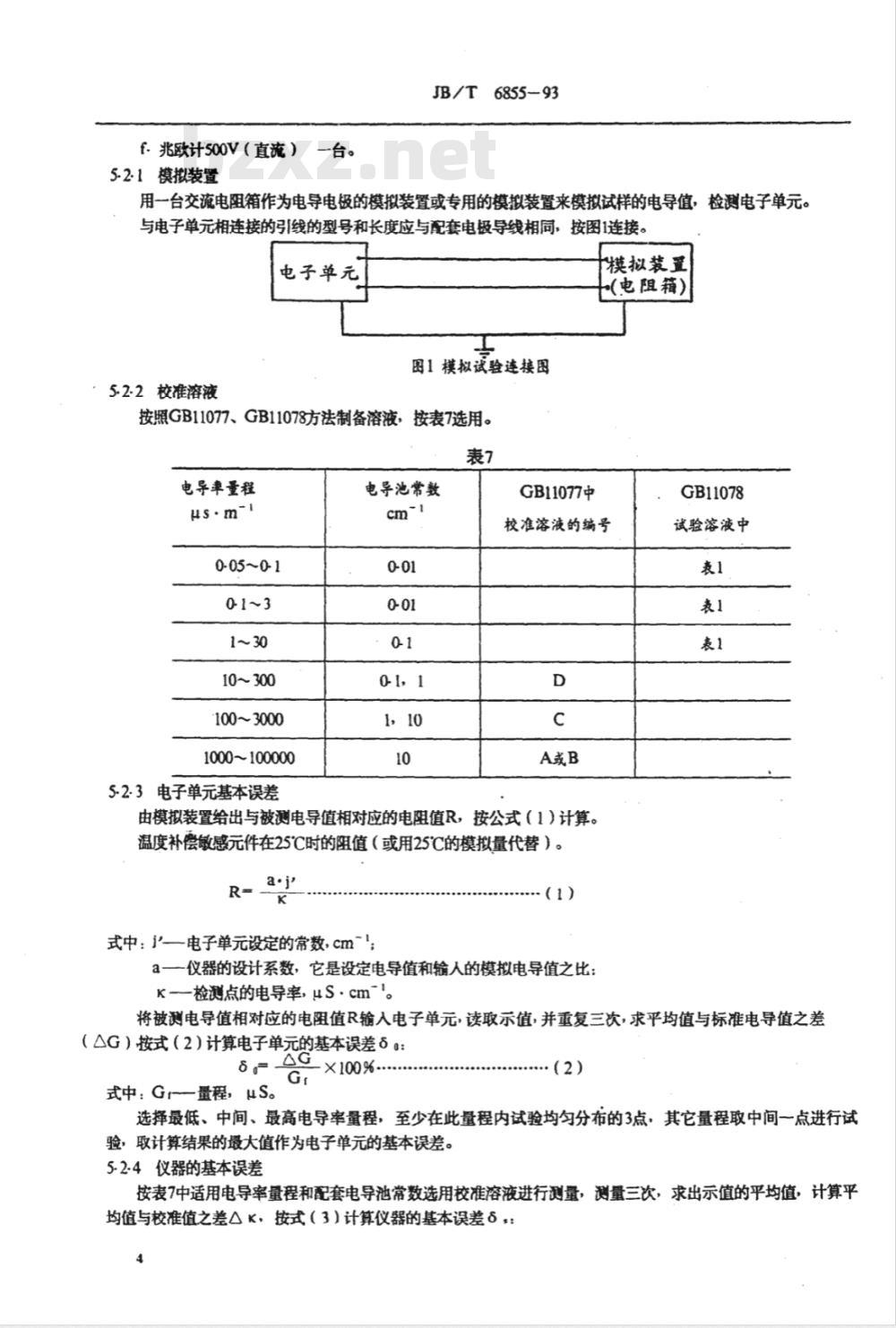

5.2.1模拟装置
一台。
6855-93
用一台交流电阻箱作为电导电极的模拟装置或专用的模拟装置来模拟试样的电导值，检测电子单元。与电子单元相连接的引线的型号和长度应与配套电极导线相同，按图1连接。电子单元
5.2-2校准溶液
图1模拟试验连接图
按照GB11077、GB11078方法制备溶液，按表7选用。表7
电导率量程
us·m\!
0·05~01
10~300
100~3000
1000~100000
5.2.3电子单元基本误差
电导池常数
01，1
1，10
GB11077中
模拟装置
(电阻箱）
GB11078
校准溶液的编号
由模拟装置给出与被测电导值相对应的电阻值R，按公式（1）计算。温度补偿敏感元件在25C时的阻值（或用25℃的模拟量代替）。R-
式中：j—电子单元设定的常数，cm~！（1）
a一-仪器的设计系数，它是设定电导值和输人的模拟电导值之比：k-—检测点的电导率，μS·cm-！试验溶液中
将被测电导值相对应的电阻值R输入电子单元，读取示值，并重复三次，求平均值与标准电导值之差（△G）按式（2）计算电子单元的基本误差e：AG
式中：G量程，μS。
选择最低、中间、最高电导率量程，至少在此量程内试验均匀分布的3点，其它量程取中间一点进行试验，取计算结果的最大值作为电子单元的基本误差。5.2.4仪器的基本误差
按表7中适用电导率量程和配套电导池常数选用校准溶液进行测量，测量三次，求出示值的平均值，计算平均值与校准值之差△K，按式（3）计算仪器的基本误差s：4
式中kr量程，μ·cm-!。
5.3电子单元自动温度补偿误差
JB/T6855-93
选择中间电导率量程，在温度补偿范围的下限、中间、上限三点进行，按图2连接，先将温度补偿模拟电阻箱调节在25℃电阻值，然后用电导模拟装置给出25℃时的相应电导值等效电阻值输人电子单元，读出G25值，再将温度补偿模拟装置分别置于测温度上限T，及测量温度下限T？对应该温度时电导率的模拟电阻值，读出电导值G及Gt2计算G25与G及G之差，并按式（4）计算百分值误差8
G25Gti
式中：G25—25C时的电导示值，μS；Gui
G或G值，μS。
模拟装置
补 (电阻箱)
5.4电子单元温度系数补偿器误差×100%
电子单元
图2温度补偿试验连接图
本试验仅适用于带有温度系数补偿器的仪器。·(4)
模拟装置
(电阻箱)
先将温度补偿器模拟装置给出下限温度时的电阻值输入电子单元，然后由电导模拟装置给出该温度时的电阻值输人电子单元，温度系数补偿器调节在2%处，测得G？分别改变温度系数在1%、3%处，将相应的等效电阻值输入电子单元，测得GI、G取G1、G与G之差的最大值△.Gm按式（5）计算温度补偿器误差&te:8 tc=AGmax
5.5重复性误差
5.5.1电子单元重复性误差
取90%F·S的电导值由模拟装置输人电子单元，读取示值，重复试验六次，求六次算术平均值M，按式（6）计算标准偏差S，并按式（7）计算相对标准偏差Cv：(M;-M)?
5.5.2仪器的重复性误差
试验时，取中间量程50%F·S以上刻度三点额定电导率的氯化钾校准溶液（按GB11077规定选择），各重复试验六次，每隔10倍的90%时间测一次，在六次读数之间不进行清洗，按式（6）计算出对每种溶液的标准偏差，并按式（7）计算相对标准偏差，再算出三个相对标准偏差的平均值。5
JB/T6855-93
在试验中溶液温度变化应保持在土02℃C，并与重复性误差一起记录下来。5.6电子单元的稳定性
选定量程中间刻度对应的模拟量由模拟装置输入电子单元，用记录仪记录S作为起始值，连续记录24h后，按式（8）计算该量程的最大漂移量6：8
式中：S。—起始值．μS;
Su- S。
×100%
Su-最大漂移量， μ S。
电子单元报警误差
按指示刻度2／3模拟电阻值输人电子单元，读取示值，然后调节报警设定点，使报警继电器触点开始闭合再将模拟电阻值递增或递减量程的3%，使继电器触点从闭合到释放，重复三次试验。5.8电子单元输出电流误差
按图3连接，在输出端负荷为零时，将输出电流的下限值和上限值相对应的模拟电阻输入电子单元，读取输出电流，重复三次取平均值，按式（9）、（10）计算，取最大误差6：温模拟装置
补 (电阻箱)
下限值输出电流误差0
电子单元
图3输出电流试验连接图
Lio-Iso
IbrIbo
Iir-Ibt
上限值输出电流误差8 :产%%
式中：Iio—下限值输出电流的三次平均值，mAIbo下限值的标称电流值，mA；
Iiri-上限值输出电流的三次平均值，mA；Ibr上限值的标称电流值，mA。
5.9电子单元在最大负荷下的输出电流误差输出端串接最大负荷，按5·8条方法试验及计算电流误差hio5.10影响误差
该试验仅在仪器的中间量程上进行。（9）
（10）
试验仅允许一个影响量在额定工作范围内变化，其它影响量均处于参比值。用模拟装置按量程中间值对应模拟电阻输人电子单元。5、10-1电子单元的环境温度影响误差6
电流表
模拟装置
(电阻箱)
本试验温度变化速率应不大于1℃/min。JB/T 6855-93
电子单元处于25土2C环境温度条件下读取示值G25。将温度升至额定工作温度上限值，稳定4h后，读取示值GT?然后将温度降至25C稳定4h后，读取示值G25。将温度降至额定工作温度下限值，稳定4h后，读取示值GT2将温度升至25C稳定4h后，读取示值G2”。分别计算GT与G25、GT2与G25”之差的最大值△Gm8x按公式（11）计算温度影响误差T：△Gmax
5.10-2电子单元电源电压影响误差电源处于220V，50Hz时电子单元的示值Gva·（1)
将电压升至242V，稳定15mln后，读取示值G然后将电压降至220V，稳定15mln后读取Gvg。将电压降至198V，稳定15min后，读取示值Gv2然后将电压升至220V，读取15mln后读取Gv。分别计算Gvl、Gv2与Gva之差的最大值△Gmax按公式（12）计算电压影响误差v：8
5.11安全性能
5111绝缘电阻
·(12)
测试时仪器处于非工作状态，打开电源开关，将兆欧计的一端接到电源插头的相、中联线上，另一端接到仪器的保护接地端上，施加500V直流电压，持续5s后，读取绝缘电阻值。5.11-2绝缘强度试验
仪器处于非工作状态。
试验前打开电源开关，把绝缘强度试验装置的两根检验导线分别接到电源插头的相、中联线及接地端（或机壳）上。在仪器的电源相、中联线与机壳之间施加1500V交流正弦波电压，失真系数不超过5%。电压从零或不高于仪器额定工作电压开始，在5～20s内渐新地上升到1500V（避免出现瞬态变化），在1500V电压下保持1min。然后按升压速率将电压平稳地下降到零，再断开试验电压。在整个试验过程中，不应有击穿和飞弧现象（试验判定电流不大于5mA）。
5.11-3受潮预处理
仪器是在不包装及非工作状态下进行受潮预处理。受潮预处理应在潮湿箱内进行。首先在40～44℃C温度范围里至少保温4h。然后将箱内相对湿度调至91%～95%，各处的空气温度应保持在40°-2C，空气要流通。
仪器在箱内保持48h，并不允许凝露和凝水落在仪器上。受潮预处理后，应当立即进行绝缘电阻和绝缘强度试验。5-11-4泄漏电流试验
仪器放在绝缘台上，用1·1倍的额定工作电压使仪器工作，直到温度趋于平衡。测试时，仪器只用一只隔离变压器同电源隔离，按图4连接，用转换开关2依次测量供电电源的每个极和机壳之间的泄漏电流。
JB/T6855-93
图4泄漏电流试验连按图
1一隔离变压器；2一转换开关；3一可触及导电部分；4一保护接地端子。5.12外观、感官和成套性
凭目测及手感检查。
5.13运输、运输贮存试验
按ZBY002方法进行。
6检验规则
每台仪器须经检验部门检验合格后方能出厂，并附有产品合格证书。6-1检验分类
检验分为出厂检验和型式检验。6-2出厂检验
仪器出厂检验项目：本标准第42.1，4.2.3~4.2.5，4.2.7~42.10，42.12，4.3.1a，4.32a，44，466-3型式检验
6-31在下列情况之一时，应进行型式检验a·新产品或老产品转厂生产的试制定型鉴定：b正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；C正常生产时，定期或积累一定产量后，应周期性进行一次检验；d.产品长期停产后，恢复生产时；e出厂检验结果与上次型式检验有较大差异时f.国家质量监督机构提出进行型式检验的要求时。6.3.2仪器型式检验项目及顺序：本标准第4.2~4.6条。（其中4.3.1b，4.3-2b仅在产品定型鉴定时进行），不合格类别按表8规定。
6-3-3型式检验的抽样方法和判定规则仪器进行型式检验的抽样方法和判定规则按GB2829的规定进行。6.3-4型式检验的仪器应在出厂检验合格品中随机抽取。6.341判别水平
按判别水平1进行。
6-3-42抽样方案
按一次抽样方案进行。
6.3.4.3不合格质量水平
不合格质量水平为每百单位产品不合格数：aA类不合格质量水平：RQL严30；bB类不合格质量水平：RQL=65;
C.C类不合格质量水平：RQL=120。6-344判别水平1的一次抽样方案按GB2829表1的规定。n=3时：
a.A类不合格：Ac=0 Re=l;
b类不合格：Ac=1Re=2;
CC类不合格：Ac=3Re=4；相同两项不合格判为不合格。8
技术要求
章、条
4·2-2
42·10
JB/T 6855-93
电子单元基本误差
仪器基本误差
电子单元自动温度补偿器误差
电子单元温度系数补偿器误差
电子单元重复性误差
仪器重复性误差
电子单元稳定性
电子单元报警设定误差
电子单元输出电流误差
最大负荷下输出电流误差
环境温度影响误差
电源电压影响误差
绝缘电阻
绝缘强度
泄漏电流
外观与感观
成套性
7标志、包装、运输、购存
7.1标志
7.1-1每台仪器应有铭牌，铭牌上的内容如下：a.制造厂厂名；
b产品型号、名称；
c.出厂编号：
d.制造日期。
7.1.2在外包装箱上用冲洗不掉的涂料标志下列内容：a-制造厂厂名；
b.产品型号、名称；
C.外形尺寸、毛重；
不合格类别
d有“向上、‘小心轻放’
e收货单位及地址。
7.2包装
JB/T6855-93
“精密仪器”、“防溯”等字样或相应的图案，并应符合GB191的有关规7-2.1仪器应按ZBY003防震、防潮要求进行包装。7-2.2·仪器装箱应有下列文件：a.装箱单；
b产品合格证；
C产品使用说明书；
d.备件及附件清单。
7.3运输
仪器用常规交通工具运输，防止强烈地冲击、雨淋及曝晒。7.4览存
仪器应贮存在环境温度为0～40℃，相对湿度不大于85%库房中，室内无酸、碱及腐蚀性气体。8
仪器保证期
在用户遵守贮存、使用、运输规则的条件下，自制造厂发货之日起一年内，产品因制造不良不能正常工作时，制造厂应负资免费为用户修理、更换零部件或产品。附加说明：
本标准由机械工业部北京分析仪器研究所提出并归口。本标准由上海雷磁仪器厂负贵起草。本标准主要起草人：王庆德、张引娟、吴永昌。10
