【国家标准(GB)】 汽车座椅系统强度要求及试验方法

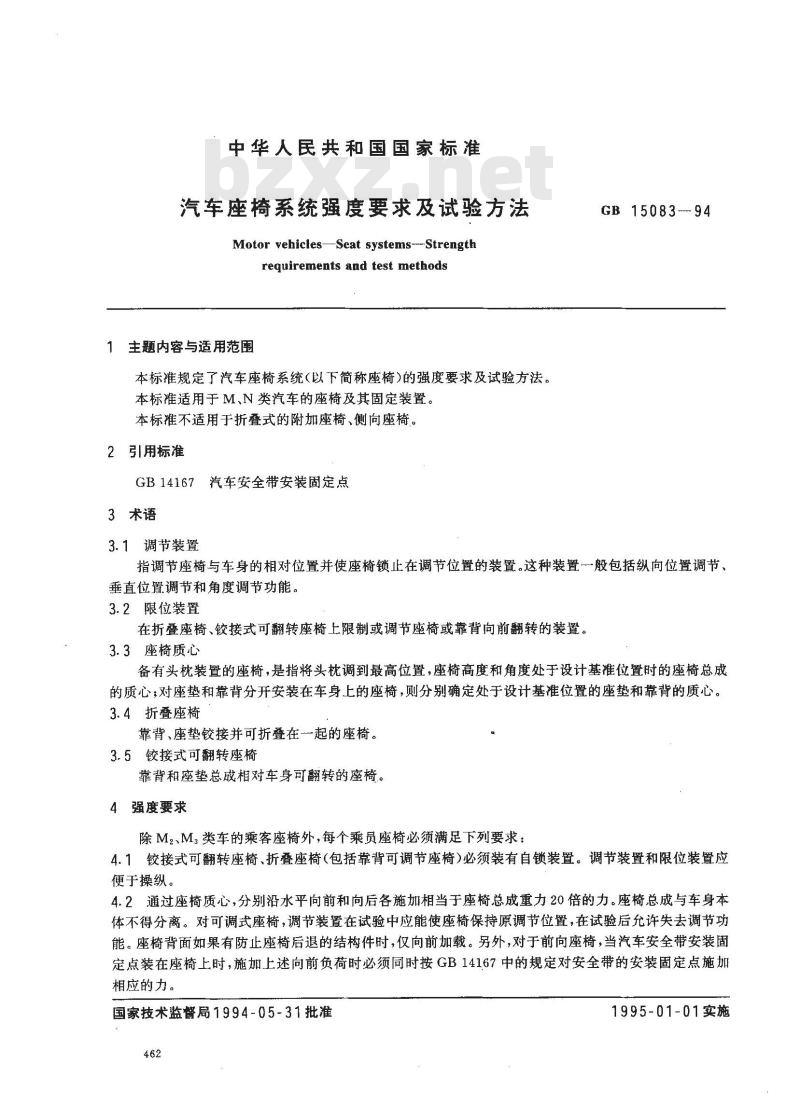

中华人民共和国国家标准
汽车座椅系统强度要求及试验方法Motor vehiclesSeat systems---Strengthrequirements and test methods主题内容与适用范围
本标准规定了汽车座椅系统(以下简称座椅)的强度要求及试验方法。本标准适用于M、N类汽车的座椅及其固定装置。本标准不适用于折叠式的附加座椅、侧向座椅。2引用标准
GB14167汽车安全带安装固定点
3术语
3.1调节装置
GB15083--94
指调节座椅与车身的相对位置并使座椅锁止在调节位置的装置。这种装置一般包括纵向位置调节、垂直位置调节和角度调节功能。3.2限位装置
在折叠座椅、铰接式可翻转座椅上限制或调节座椅或靠背向前翻转的装置。3.3座椅质心
备有头枕装置的座椅，是指将头枕调到最高位置，座椅高度和角度处于设计基准位置时的座椅总成的质心；对座垫和靠背分开安装在车身上的座椅，则分别确定处于设计基准位置的座垫和靠背的质心。3.4折叠座椅
靠背、座垫铰接并可折叠在一起的座椅。3.5铰接式可翻转座椅
靠背和座垫总成相对车身可翻转的座椅。4强度要求
除M2、M：类车的乘客座椅外，每个乘员座椅必须满足下列要求：4.1铰接式可翻转座椅、折叠座椅（包括靠背可调节座椅）必须装有自锁装置。调节装置和限位装置应便于操纵。
4.2通过座椅质心，分别沿水平向前和向后各施加相当于座椅总成重力20倍的力。座椅总成与车身本体不得分离。对可调式座椅，调节装置在试验中应能使座椅保持原调节位置，在试验后允许失去调节功能。座椅背面如果有防止座椅后退的结构件时，仅向前加载。另外，对于前向座椅，当汽车安全带安装固定点装在座椅上时，施加上述向前负荷时必须同时按GB14167中的规定对安全带的安装固定点施加相应的力。
国家技术监督局1994-05-31批准462
1995-01-01实施
GB15083—94

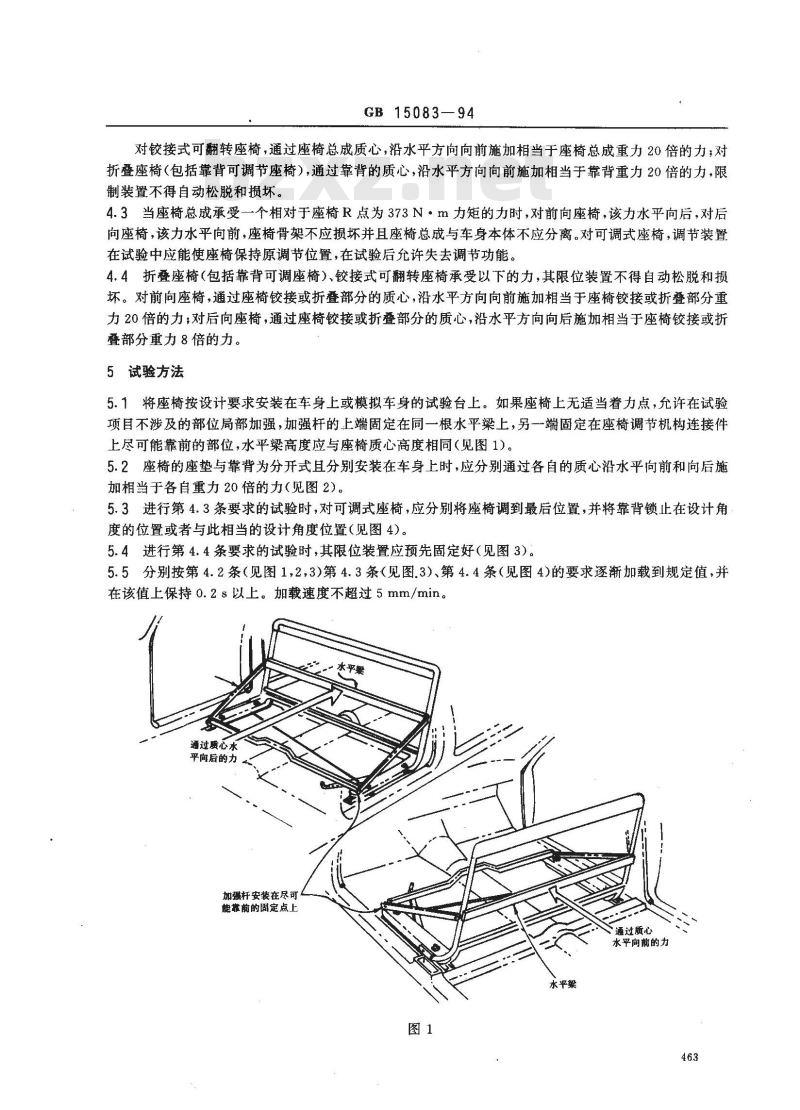

对铰接式可翻转座椅，通过座椅总成质心，沿水平方向向前施加相当于座椅总成重力20倍的力；对折叠座椅（包括靠背可调节座椅），通过靠背的质心，沿水平方向向前施加相当于靠背重力20倍的力，限制装置不得自动松脱和损坏。
4.3当座椅总成承受一个相对于座椅R点为373N·m力矩的力时，对前向座椅，该力水平向后，对后向座椅，该力水平向前，座椅骨架不应损坏并且座椅总成与车身本体不应分离。对可调式座椅，调节装置在试验中应能使座椅保持原调节位置，在试验后允许失去调节功能。4.4折叠座椅（包括靠背可调座椅）、铰接式可翻转座椅承受以下的力，其限位装置不得自动松脱和损坏。对前向座椅，通过座椅铰接或折叠部分的质心，沿水平方向向前施加相当于座椅铰接或折叠部分重力20倍的力；对后向座椅，通过座椅铰接或折叠部分的质心，沿水平方向向后施加相当于座椅铰接或折叠部分重力8倍的力。
5试验方法

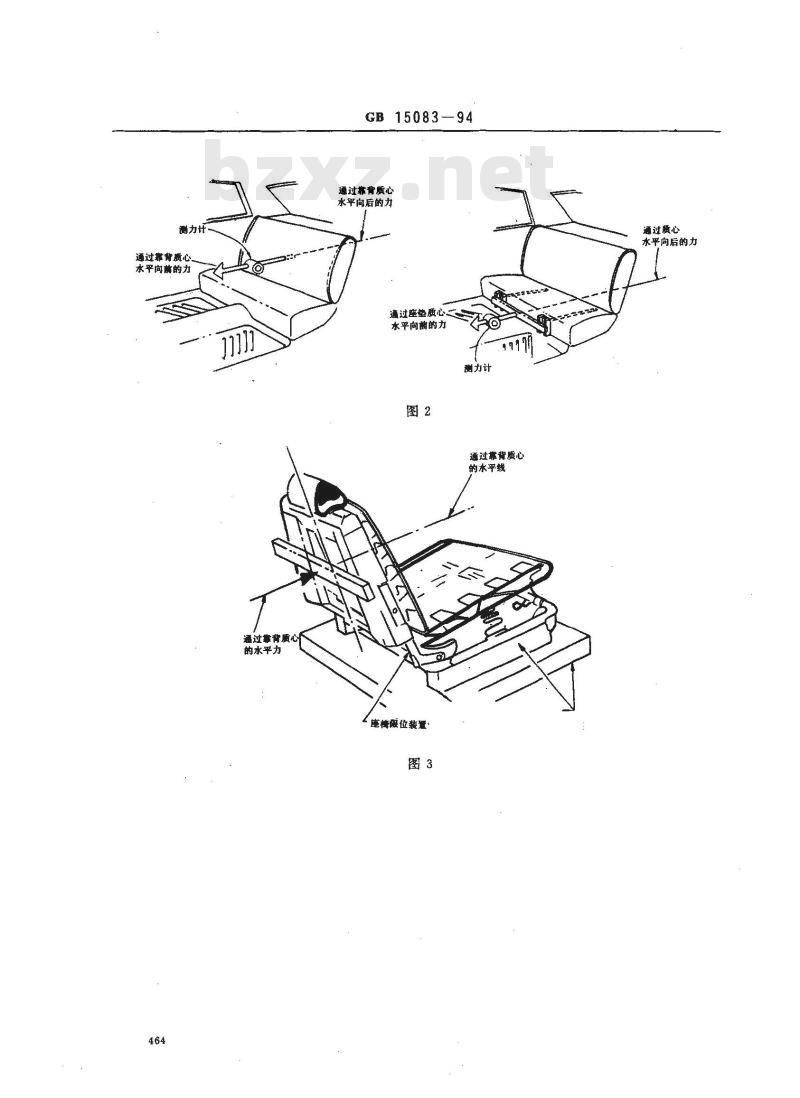

5.1将座椅按设计要求安装在车身上或模拟车身的试验台上。如果座椅上无适当着力点，允许在试验项目不涉及的部位局部加强，加强杆的上端固定在同一根水平梁上，另一端固定在座椅调节机构连接件上尽可能靠前的部位，水平梁高度应与座椅质心高度相同（见图1）。5.2座椅的座垫与靠背为分开式且分别安装在车身上时，应分别通过各自的质心沿水平向前和向后施加相当于各自重力20倍的力（见图2）。5.3进行第4.3条要求的试验时，对可调式座椅，应分别将座椅调到最后位置，并将靠背锁止在设计角度的位置或者与此相当的设计角度位置（见图4)。5.4进行第4.4条要求的试验时，其限位装置应预先固定好（见图3）。5.5分别按第4.2条（见图1，2，3）第4.3条（见图.3）、第4.4条（见图4）的要求逐渐加载到规定值，并在该值上保持0.2s以上。加载速度不超过5mm/min。通过质心水
平向后的力
加强杆安装在尽可
能靠前的固定点上
通过质心
水平向前的力
水平粱免费标准下载网bzxz
测力计
通过靠背质心
水平向蘭的力
通过算背质心
的水平力
GB 15083—94
通过靠背质心
水平向后的力
遵过座垫质心。
水平向前的力
测力计
通过靠背质心
的水平线
座核限位装置
通过质心
水平向后的力

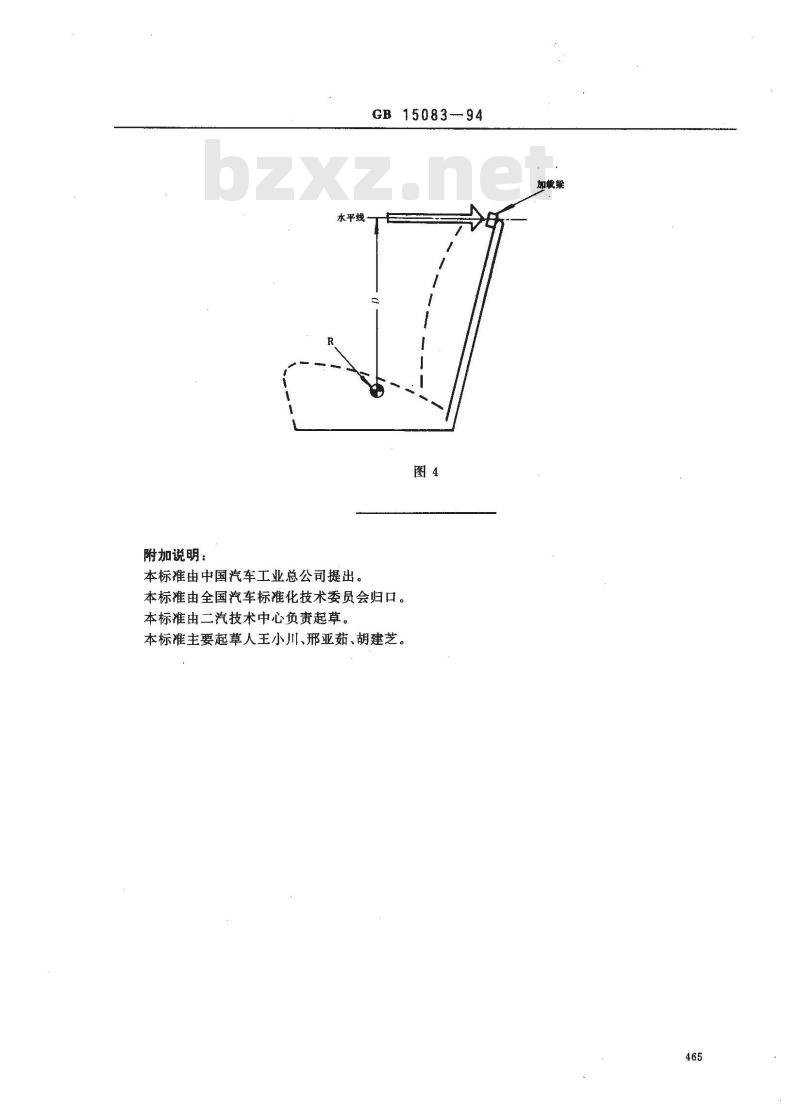

附加说明：
水平线
本标准由中国汽车工业总公司提出。GB15083-94
本标准由全国汽车标准化技术委员会归口。本标准由二汽技术中心负责起草。本标准主要起草人王小川、邢亚茹、胡建芝。加锻架
