【国家标准(GB)】 起重机械危险部位与标志

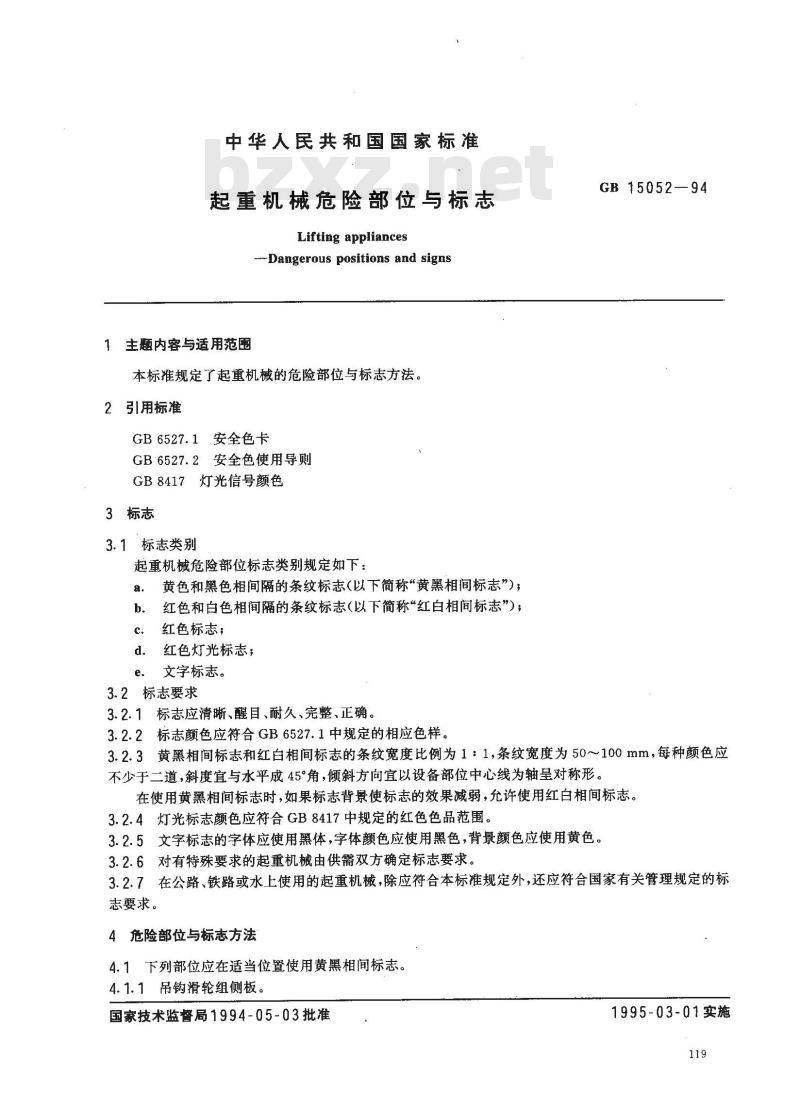

中华人民共和国国家标准
起重机械危险部位与标志Www.bzxZ.net
Lifting appliances
--- Dangerous positions and signs1主题内容与适用范围
本标准规定了起重机械的危险部位与标志方法。2引用标准
GB6527.1安全色卡
GB6527.2安全色使用导则
GB8417灯光信号颜色
3标志
3.1标志类别
起重机械危险部位标志类别规定如下：a.
黄色和黑色相间隔的条纹标志（以下简称“黄黑相间标志”)；红色和白色相间隔的条纹标志（以下简称“红白相间标志”)，b.
红色标志；
红色灯光标志；
文字标志。
3.2标志要求
3.2.1标志应清晰、醒目、耐久、完整、正确。GB 15052—94
3.2.2标志颜色应符合GB6527.1中规定的相应色样。3.2.3黄黑相间标志和红白相间标志的条纹宽度比例为1：1,条纹宽度为50~100mm，每种颜色应不少于二道，斜度宜与水平成45°角，倾斜方向宜以设备部位中心线为轴呈对称形。在使用黄黑相间标志时，如果标志背景使标志的效果减弱，允许使用红白相间标志。3.2.4灯光标志颜色应符合GB8417中规定的红色色品范围。3.2.5文字标志的字体应使用黑体，字体颜色应使用黑色，背景颜色应使用黄色。3.2.6对有特殊要求的起重机械由供需双方确定标志要求。3.2.7在公路、铁路或水上使用的起重机械，除应符合本标准规定外，还应符合国家有关管理规定的标志要求。
4危险部位与标志方法
4.1下列部位应在适当位置使用黄黑相间标志。4.1.1吊钩滑轮组侧板。
国家技术监督局1994-05-03批准1995-03-01实施

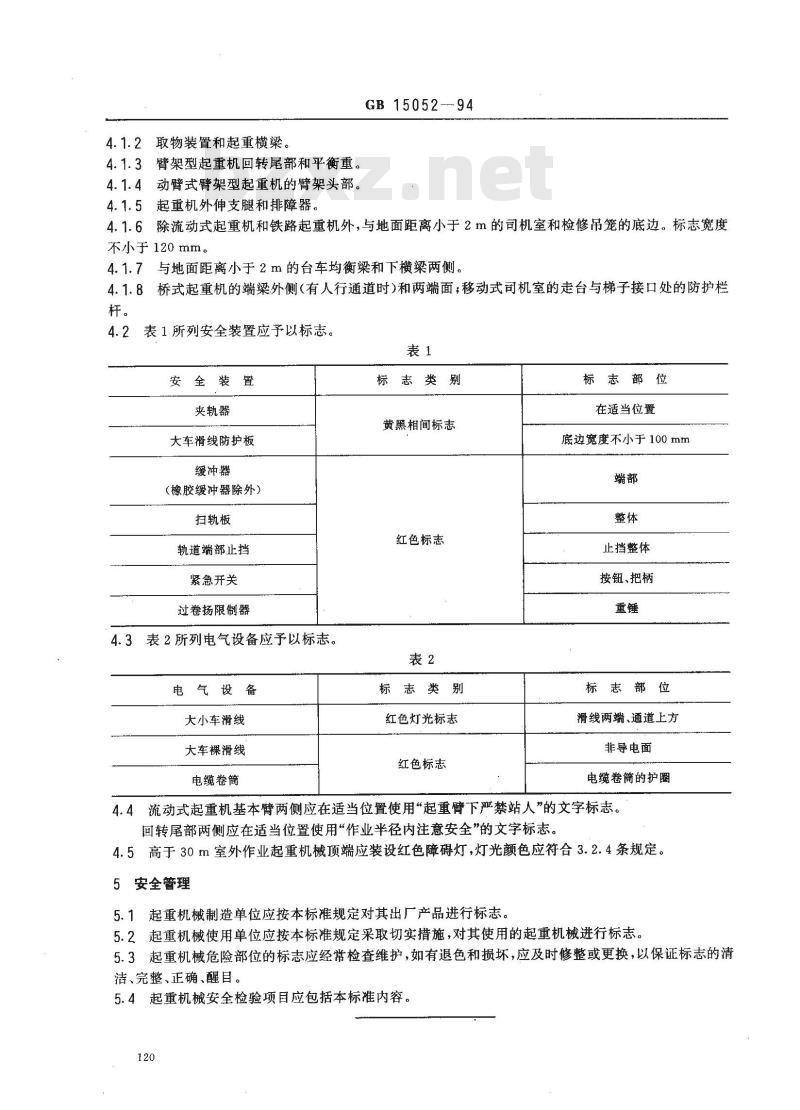

4.1.2取物装置和起重横梁。
4.1.3臂架型起重机回转尾部和平衡重。4.1.4动臂式臂架型起重机的臂架头部。4.1.5起重机外伸支腿和排障器、GB15052-94
4.1.6除流动式起重机和铁路起重机外，与地面距离小于2m的司机室和检修吊笼的底边。标志宽度不小于120mm。
4.1.7与地面距离小于2m的台车均衡梁和下横梁两侧。桥式起重机的端梁外侧(有人行通道时)和两端面；移动式司机室的走台与梯子接口处的防护栏4.1.8#
表1所列安全装置应予以标志。
安全装置
夹轨器
大车滑线防护板
缓冲器
(橡胶缓冲器除外）
扫轨板
轨道端部止挡
紧急开关
过卷扬限制器
4.3表2所列电气设备应予以标志。电气设备
大小车滑线
大车裸滑线
电缆卷筒
标志类别
黄黑相间标志
红色标志
标志类别
红色灯光标志
红色标志
标志部位
在适当位置
底边宽度不小于100mm
止挡整体
按钮、把柄
标志部位
滑线两端、通道上方
非导电面
电缆卷简的护圈
4.4流动式起重机基本臂两侧应在适当位置使用“起重臂下严禁站人”的文字标志。回转尾部两侧应在适当位置使用“作业半径内注意安全”的文字标志。4.5高于30m室外作业起重机械顶端应装设红色障碍灯，灯光颜色应符合3.2.4条规定。5安全管理
5.1起重机械制造单位应按本标准规定对其出厂产品进行标志。5.2起重机械使用单位应按本标准规定采取切实措施，对其使用的起重机械进行标志。5.3起重机械危险部位的标志应经常检查维护，如有退色和损坏，应及时修整或更换，以保证标志的清洁、完整、正确、醒目。
5.4起重机械安全检验项目应包括本标准内容。120

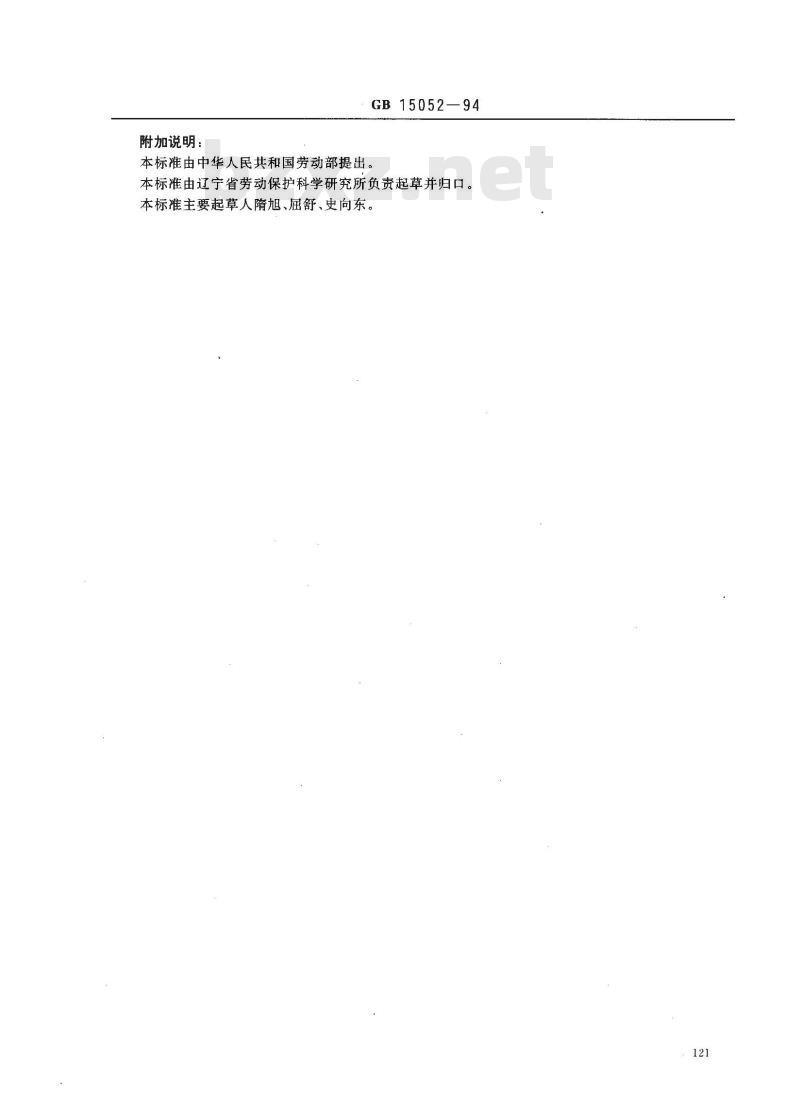

附加说明：
GB15052—94
本标准由中华人民共和国劳动部提出。本标准由辽宁省劳动保护科学研究所负责起草并归口。本标准主要起草人隋旭、屈舒、史向东。121
