【国家标准(GB)】 金属和合金的腐蚀 大气腐蚀性 用于评估腐蚀性的标准试样的腐蚀速率的测定

CB/T19292.4—2003/TSO9226:1992本部分等同采用国际标准IS(）9226：1992金风和合金的满独用于评估魔独性的
大气魔蚀性
标准试样的瘤蚀速率故测定以英文版）本标准逐作了下列编辑性触改：u）响龄国际标准的前言，
本标准的附录A是资料性制录。
本标准出国例伙工业协会提品
本标准由冶金二业信息称准研究院归可，本标准越原单位：钢锁研筑总院、青岛海带腐础研究所、冶金工业信息标准研究院本标准起草人：干、玮.柳洋燕.朱相荣.胡小萃1
GB/T19292.4—2003/IS9226:1992引
大气磨然试验场所或使用地点的虑饱性能的表征可以逆过确定在该价盘孕百一·等后标雅试样的扇蚀速率来完成（直接腐蚀性环估）。标准试样是四种标阻结构材料，铝钾、铜和锋制皮的平板状或欣口螺旋收的试样。这些方法代表若评估瘾微性的一种不整济的方达，而月考患到所有局部环境的影响压素，整告，在本标准中包括的一些步乐中渗及到一些危险性的化掌品，因此强调采取必要的安全保护施
1范围
GA/T19292.4—2003/IS09226：1992金属和合金的腐蚀大气属蚀性bZxz.net
用于评估腐蚀性的标准试样的腐蚀速率的测定本部分规定了用愉危标准试样度被率的占法这些满量俏（禁晴第-年的底体递率将作为G5/192$2.评估大气届蚀性的分类依据，2规范性引月文件
下列文中的条款过术部分的了用而成为本带分的录款，凡是注口期的引用文件，其随后所有的感改单（不包括动识的内率）或修订版均不适用于本部分，然而，鼓励根地本部分达实协议的各方妍究足川往用试文外的数新版木，凡尼不注口期的引用文件、其最新版木适用十本部分GB/1153黑色金室外大气季露试验法（GB/T141651993，1SO5h5，1992,NEQ）GB/T654.企属和台余的网以离灿试样上离蚀产物的消除：CB/T1654=-996，ISO84071991.JT)
(3/T19292.1金层和合金的蚀大气的腐铭性分类（GR/T19292.1-2CU3.ISC)92231ss2.!
3原理
举晒点成二业收备场斯的虏灿性可以通过痴独决车来推斯，并通过暴咽1年后的标准试样除去俩蚀产物后单位面机的次重计其得划，定殊，针和争的合金心立，次年腐蚀坏的一种川的测量力法。对智仑企而肯头重是庞的一种有效测量方法，这出是本部分的已的·似不能测量点蚀：4标准试样
键用两种标推试样：试样新开放双螺旅试样。攀蓝状试样得到的结果明最不司于平板试样得刻的结吴，因此，结的灯比座基于同类型的式栏。用于准备标准试推的材料是近期制造的，即钢递索结构讯ua%~0.10%.P0.07）：93，3
倍：293,5
在暴随前.所有试推应用游剂除油。表面有可死锈旺或蚀产物的钢试样应用122号破银打磨，院去垃其腐蚀产物后，再除油。铜、轻知铝试样如吴在虽时前其求回有叫见的性产恢，效此试样将不于采周，
4.1、平板试样
试样四选状，尺寸最好是-00.x15m小nm×15nm并丑厚度大约1mm，4.2开放型操旋性样
用」制备标陷设样的化款是易了成型内载材。上径为mm-：m的践村被截或质大约1200，然后将共用直径为24mm的摔成票1

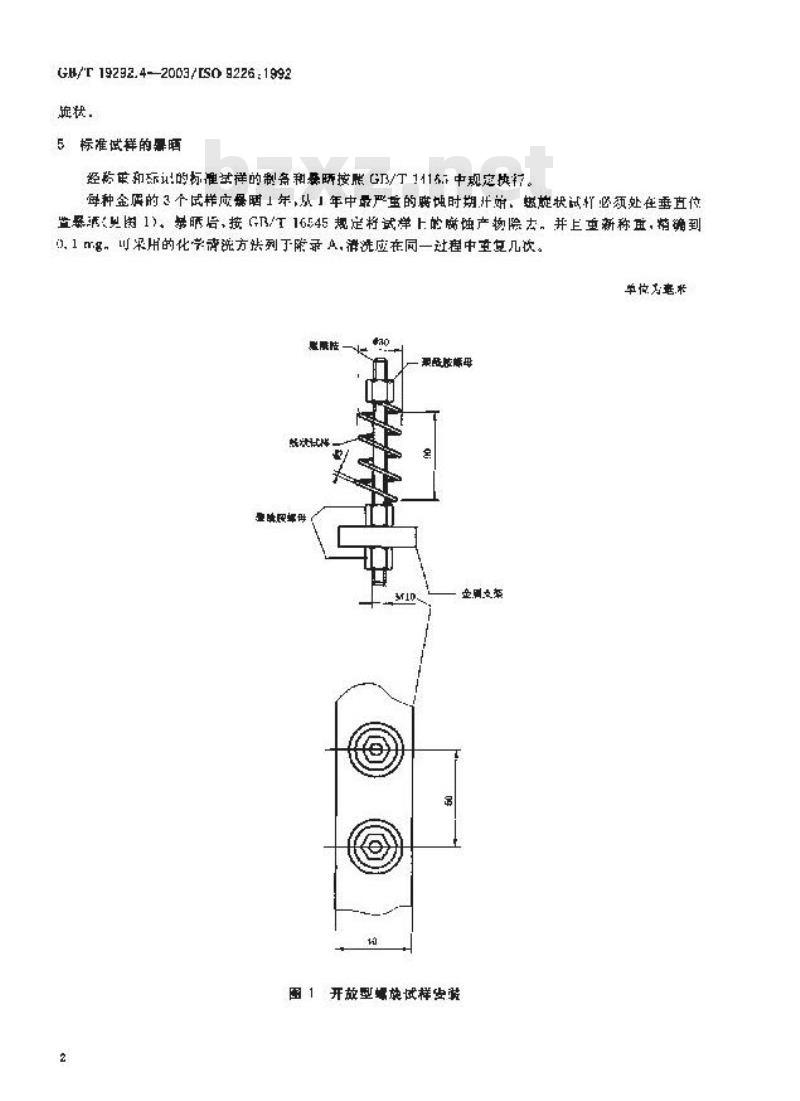

GB/r192392.4-2003/[S0 9226：1992疑状，
5标准试样的爆晒
经称年和认的标准式祥的制备和最既按照G/亍1116中现定快行。每种金屑的3个试样应爆晒1年，从1年中量严重的度地时期开赔，频旋状试Y必须处在垂直位置暴酒见图1)，举晒后、按GB/T16545规定籽举上的脑蚀产物除去。并上重新称直，精确到o,1mg。可采用的化学请洗方法列于附录A,潜洗应在同一过程中重复几饮。单位为毫*
现胶母
金显文
图1开放型螺施试样安装
6要晒范果
每种命属的府恤速求，按式(计悼，武
腐蚀速率,单位为克每平方米年[R/(m2·a)尖垂，单位为克(g)；
率面单位为平方米（）
品时间，单位为年（）。
CB/T19292.4—2003/ISD9226:1992（）
脑蚀速率r也可以用录米每年（um/a)来表达，资式(2)计算：T
式中：
密度，单位为克每立方愿米g/cm\。m
Ps, ~7. 86 g/cm'.P.. =7, 14 /cm x=8, 96 g/μm'xfw-2. 70 g/cm*.Am,4和t的意义公式(L)中的相同。对开放型螺旋状试样的痴健速率，可以用微来每华(pm/a)来表达，按式(3)计算：0.25XAm-d
武中，
失重，单位为克（mg)；
一线材点径,单位为旁米(mm) r
m韧始质量，单位为克（
(—等晒时间,单位为年(a)。
所有的单一值平均值都虚在检测报告中则出，2
CB/T19292.4—2003/ES0 9226,1992附学A
（资料性附录）
去除蚀产物的化学承洗方法
配度/：
化学试拥
时/min
5 L HCt1.1 g:L)
2C-·25
3.5四：nml.
2C R CrCl
加蒸调至1 C=
54 n H,S0,p-1.84 *L
：加然橙水至1Cocm..
50 ml. [T, ['O, ip-1, 5S g/m.]20 g Cro.
加蒸水000
IINO (0= 43 zml->
30-- 50
&C -- SC
0 - a5
20 --25
利于在监需环竞中形感的阴试产物，资酸中的要化均应避免、以位基本金州学腐污，
毛部训行落然脱氧，变没用别了见1收愉试运漫人游速%-45
后形现区所生产物。
花在两物这测续州下三
的歌险清节序。
夫撑法杂的流在物和破堆的腐
产物以缺免发4反，早基许杂
属过腐均。
2612682002262
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
