【国家标准(GB)】 电子设备机械结构 户外机壳 第2部分: 箱体和机柜的协调尺寸

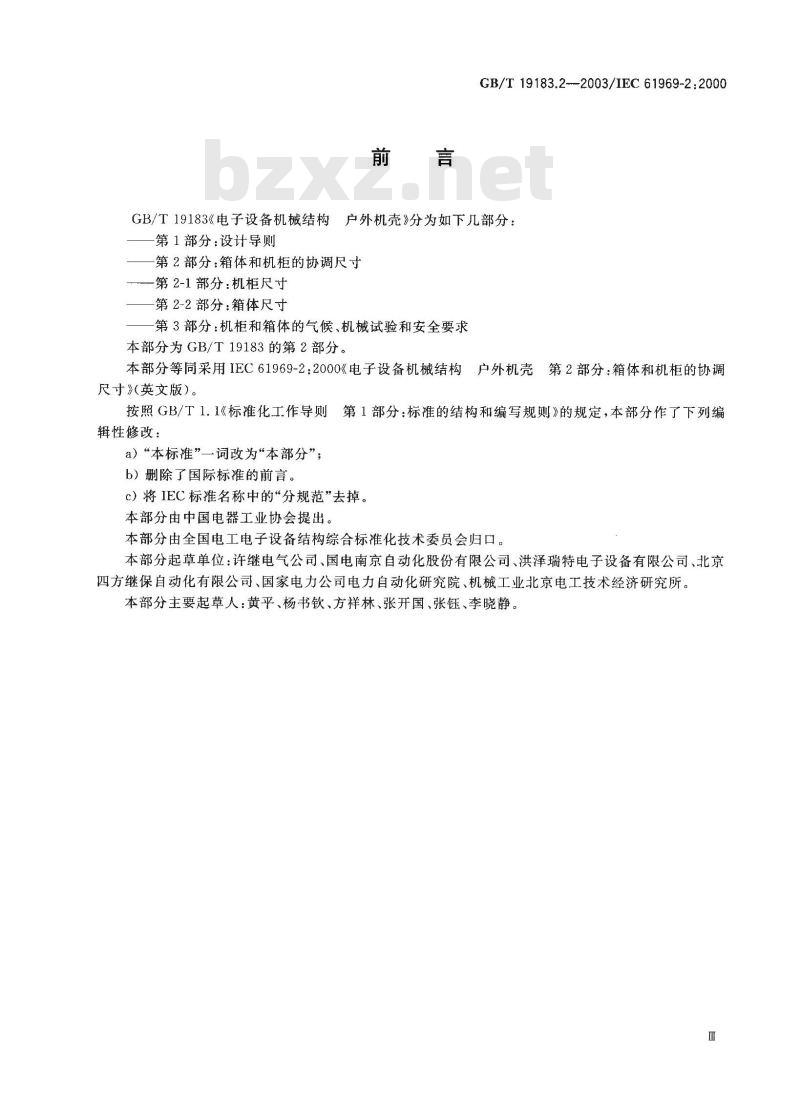

GB/T19183.2--2003/IEC61969-2.2000GB/T19183《电子设备机械结构户外机壳》分为如下几部分：第1部分：设计导则
第2部分：箱体和机柜的协调尺寸第2-1部分：机柜尺寸
-第2-2部分：箱体尺寸
第3部分：机柜和箱体的气候、机械试验和安全要求本部分为GB/T19183的第2部分。本部分等同采用IEC61969-2：2000《电子设备机械结构户外机壳第2部分：箱体和机柜的协调尺寸》(英文版)。
按照GB/T1.1《标准化工作导则
了第1部分：标准的结构和编写规则》的规定，本部分作了下列编辑性修改：
a）“本标准”一词改为“本部分”；b）删除了国际标准的前言。
c）将IEC标准名称中的“分规范”去掉。本部分由中国电器工业协会提出。本部分由全国电工电子设备结构综合标准化技术委员会归口。本部分起草单位：许继电气公司、国电南京自动化股份有限公司、洪泽瑞特电子设备有限公司、北京四方继保自动化有限公司、国家电力公司电力自动化研究院、机械工业北京电工技术经济研究所。本部分主要起草人：黄平、杨书钦、方祥林、张开国、张钰、李晓静。GB/T19183.2—2003/1EC61969-2:2000引言

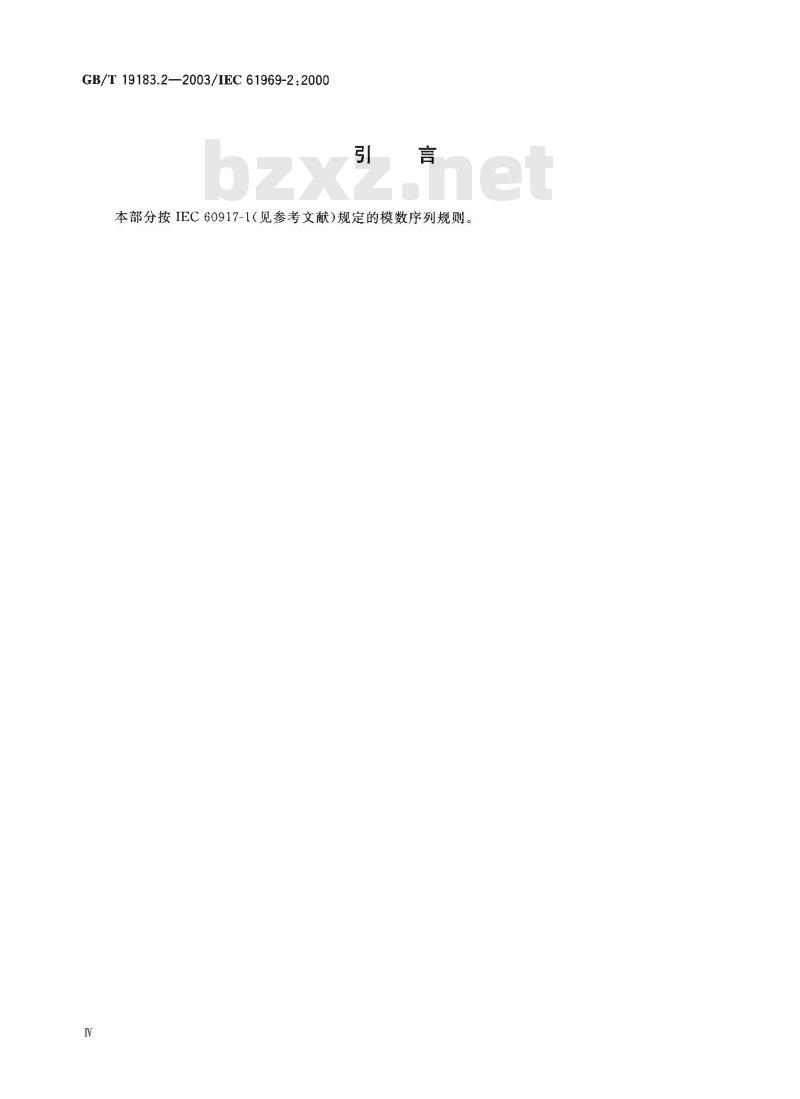

本部分按IEC60917-1（见参考文献）规定的模数序列规则1范围
GB/T19183.2--2003/IEC 61969-2:2000电子设备机械结构户外机壳

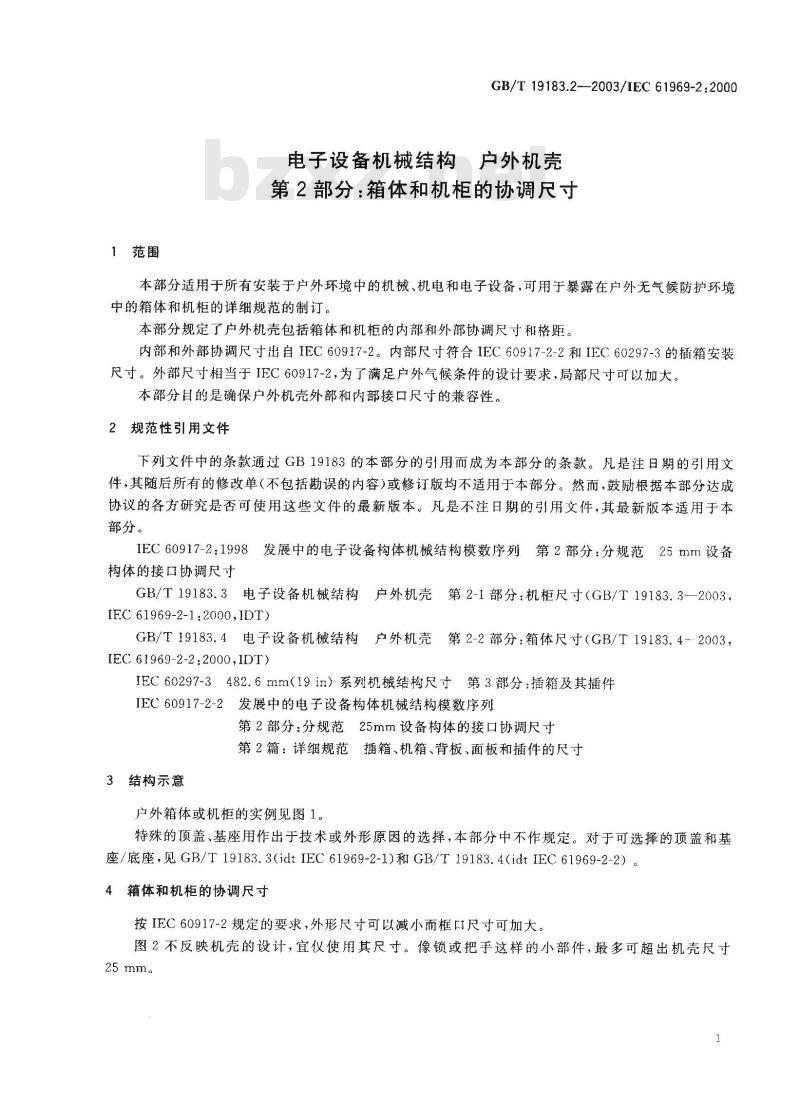

第2部分：箱体和机柜的协调尺寸本部分适用于所有安装于户外环境中的机械、机电和电子设备，可用于暴露在户外无气候防护环境中的箱体和机柜的详细规范的制订。本部分规定了户外机壳包括箱体和机柜的内部和外部协调尺寸和格距。内部和外部协调尺寸出自IEC60917-2。内部尺寸符合IEC60917-2-2和IEC60297-3的插箱安装尺寸。外部尺寸相当于IEC60917-2，为了满足户外气候条件的设计要求，局部尺寸可以加大。本部分目的是确保户外机壳外部和内部接口尺寸的兼容性。2规范性引用文件
下列文件中的条款通过GB19183的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分。然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
IEC60917-2:1998发展中的电子设备构体机械结构模数序列第2部分：分规范25mm设备构体的接口协调尺寸
GB/T19183.3电子设备机械结构户外机壳第2-1部分：机柜尺寸（GB/T19183.3—2003，IEC 61969-2-1:2000,IDT)
GB/T19183.4电子设备机械结构户外机壳第2-2部分：箱体尺寸（GB/T19183.4-·2003，IEC 61969-2-2:2000,IDT)
IEC60297-3482.6mm（19in）系列机械结构尺寸第3部分：插箱及其插件IEC60917-2-2发展中的电子设备构体机械结构模数序列第2部分：分规范25mm设备构体的接口协调尺寸第2篇：详细规范插箱、机箱、背板、面板和插件的尺寸3结构示意
户外箱体或机柜的实例见图1。
特殊的顶盖、基座用作出于技术或外形原因的选择，本部分中不作规定。对于可选择的项盖和基座/底座，见GB/T19183.3(idtIEC61969-2-1)和GB/T19183.4(idtIEC61969-2-2）。4箱体和机柜的协调尺寸
按IFC60917-2规定的要求，外形尺寸可以减小而框尺寸可加大。图2不反映机壳的设计，宜仪使用其尺寸。像锁或把手这样的小部件，最多可超出机壳尺寸25mm。

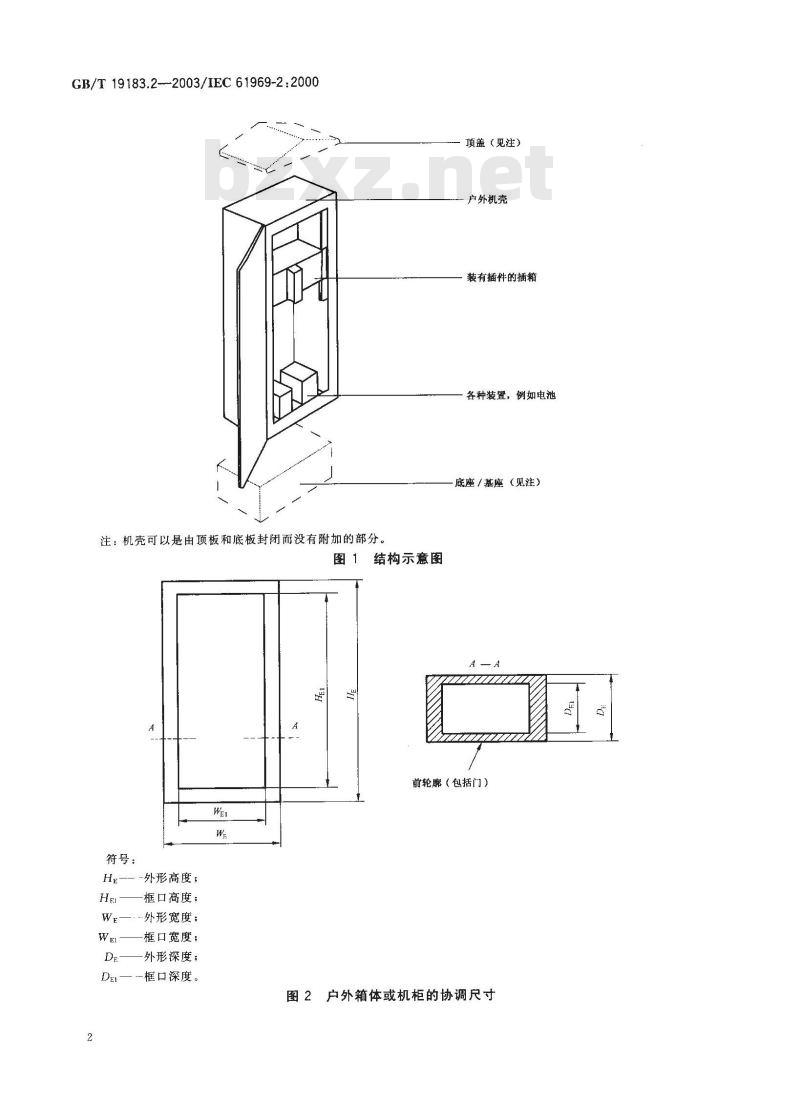

GB/T 19183.2--2003/IEC 61969-2:2000注：机壳可以是由项板和底板封闭而没有附加的部分。图1结构示意图
顶盖（见注）
户外机壳
装有插件的插箱
各种装置，例如电池
底座/基座（见注）
前轮廊（包括门）
符号：
——-外形高度；
框口高度；
外形宽度；
框口宽度；此内容来自标准下载网
-外形深度；
一框口深度。
图2户外箱体或机柜的协调尺寸

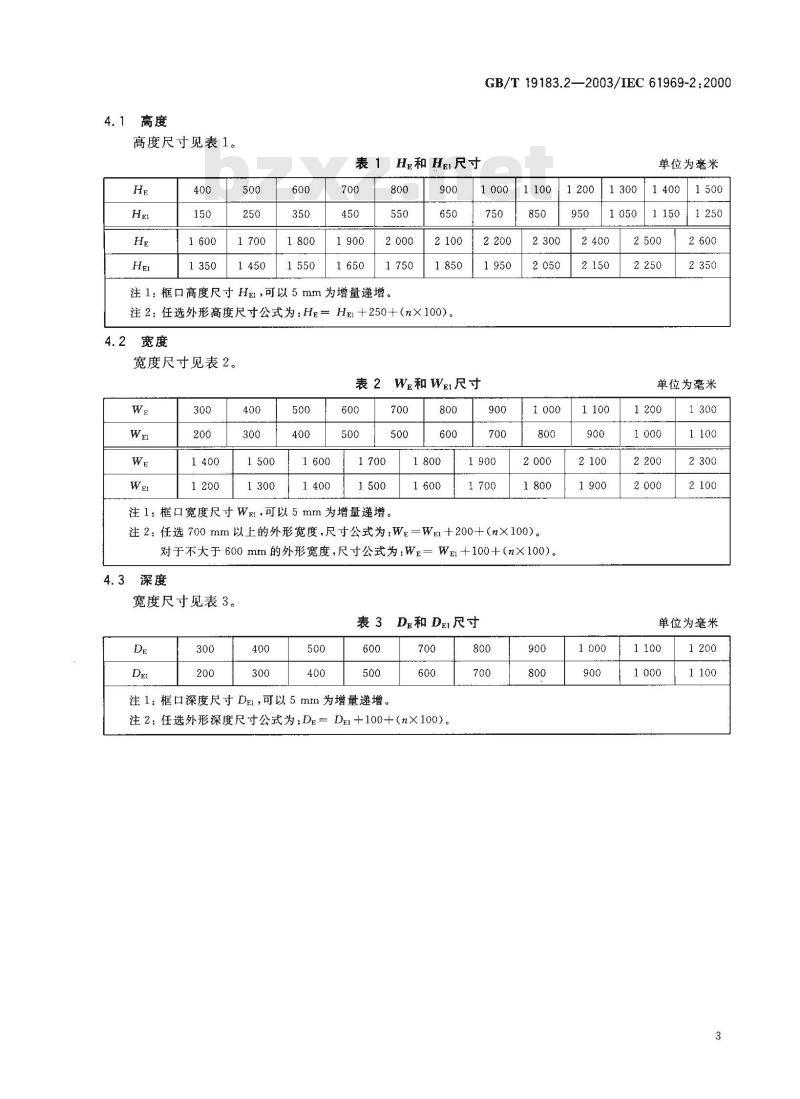

4.1高度
高度尺寸见表1。
表1H和H尺寸
注1：框口高度尺寸Hei，可以5mm为增量递增。900
注2：任选外形高度尺寸公式为：He=Hel十250十（n×100）。4.2
宽度尺寸见表2。
GB/T 19183.2—2003/IEC 61969-2:2000单位为毫米
We和Wei尺寸
注1：框口宽度尺寸W，可以5mm为增量递增。800
注2：任选700mm以上的外形宽度，尺寸公式为：We=Wei十200十（n×100）。对于不大于600mm的外形宽度，尺寸公式为：We=Wei十100+（n×100）。4.3深度
宽度尺寸见表3。
表3D和D尺寸
注1：框口深度尺寸Dei，可以5mm为增量递增。700
注2：任选外形深度尺寸公式为：De=Del十100十（n×100）。800
单位为毫米
单位为毫米
GB/T19183.2—2003/IEC61969-2:2000参考文献
IEC60917-1发展中的电子设备构体机械结构模数序列第1部分：总规范4
