- GB/T 18950-2003 橡胶和塑料软管 静态下耐紫外线性能测定

【国家标准(GB)】 橡胶和塑料软管 静态下耐紫外线性能测定
本网站 发布时间:
2024-07-18 08:18:25
- GB/T18950-2003
- 现行
标准号:
GB/T 18950-2003
标准名称:
橡胶和塑料软管 静态下耐紫外线性能测定
标准类别:
国家标准(GB)
标准状态:
现行-
发布日期:
2003-01-10 -
实施日期:
2003-07-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
117.94 KB

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本标准规定了静态下橡胶和塑料软管耐紫外线性能的评价方法。 GB/T 18950-2003 橡胶和塑料软管 静态下耐紫外线性能测定 GB/T18950-2003

部分标准内容:
GB/T18950-2003

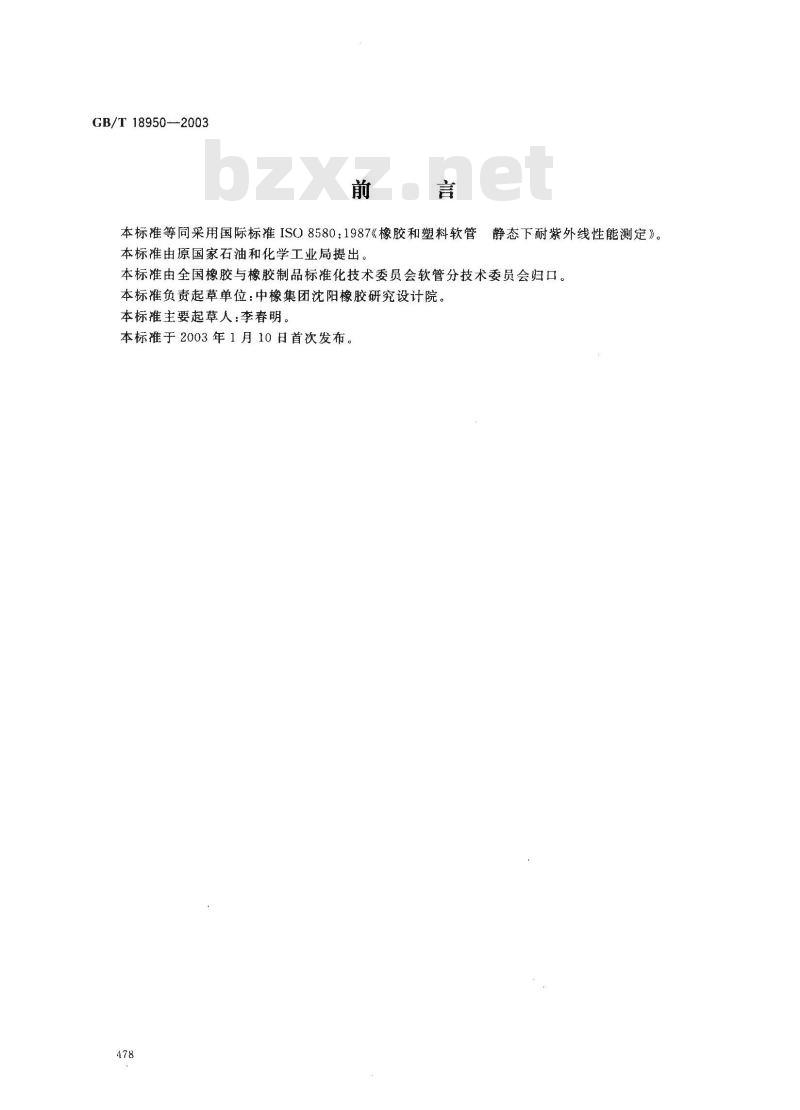

本标准等同采用国际标准ISO8580:1987《橡胶和塑料软管本标准由原国家石油和化学工业局提出。静态下耐紫外线性能测定》。
本标准由全国橡胶与橡胶制品标准化技术委员会软管分技术委员会归口。本标准负责起草单位:中橡集团沈阳橡胶研究设计院。本标准主要起草人:李春明。
本标准于2003年1月10日首次发布。478
GB/T18950—2003

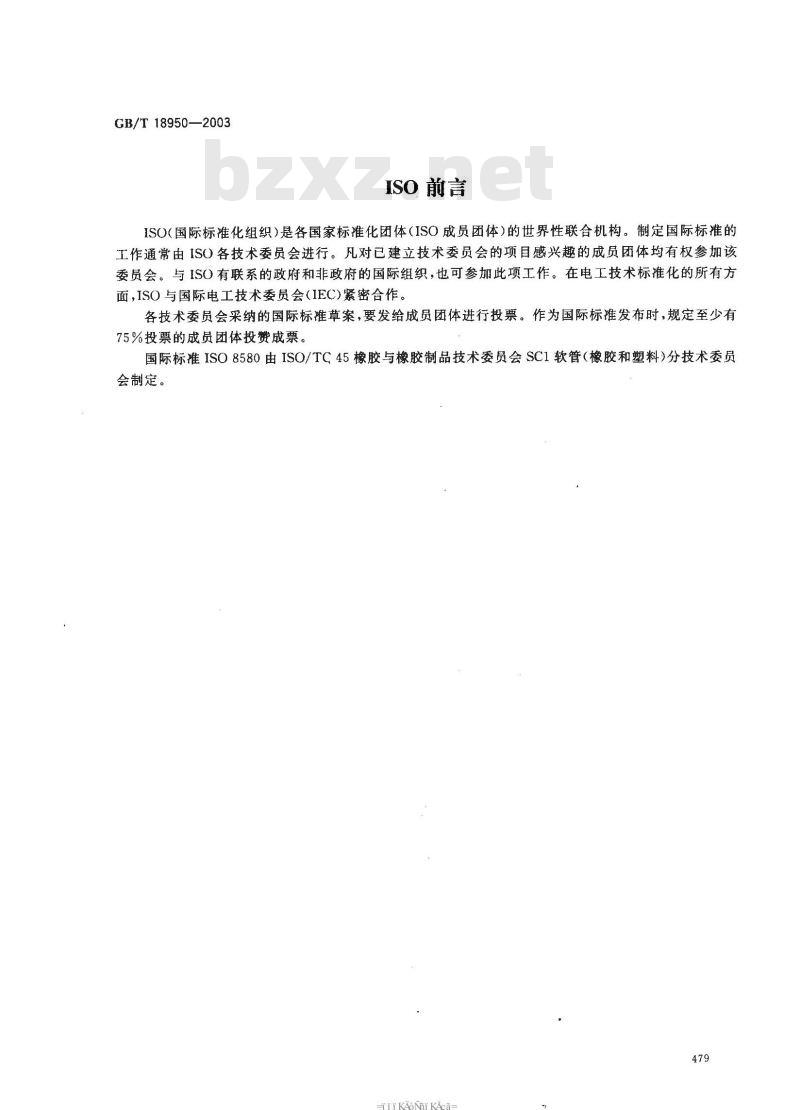

ISO前言
ISO(国际标准化组织)是各国家标准化团体(ISO成员团体)的世界性联合机构。制定国际标准的工作通常由ISO各技术委员会进行。凡对已建立技术委员会的项目感兴趣的成员团体均有权参加该委员会。与ISO有联系的政府和非政府的国际组织,也可参加此项工作。在电工技术标准化的所有方面,ISO与国际电工技术委员会(IEC)紧密合作。各技术委员会采纳的国际标准草案,要发给成员团体进行投票。作为国际标准发布时,规定至少有75%投票的成员团体投赞成票。
国际标准ISO8580由ISO/TC45橡胶与橡胶制品技术委员会SC1软管(橡胶和塑料)分技术委员会制定。
rikAoNiKAca-

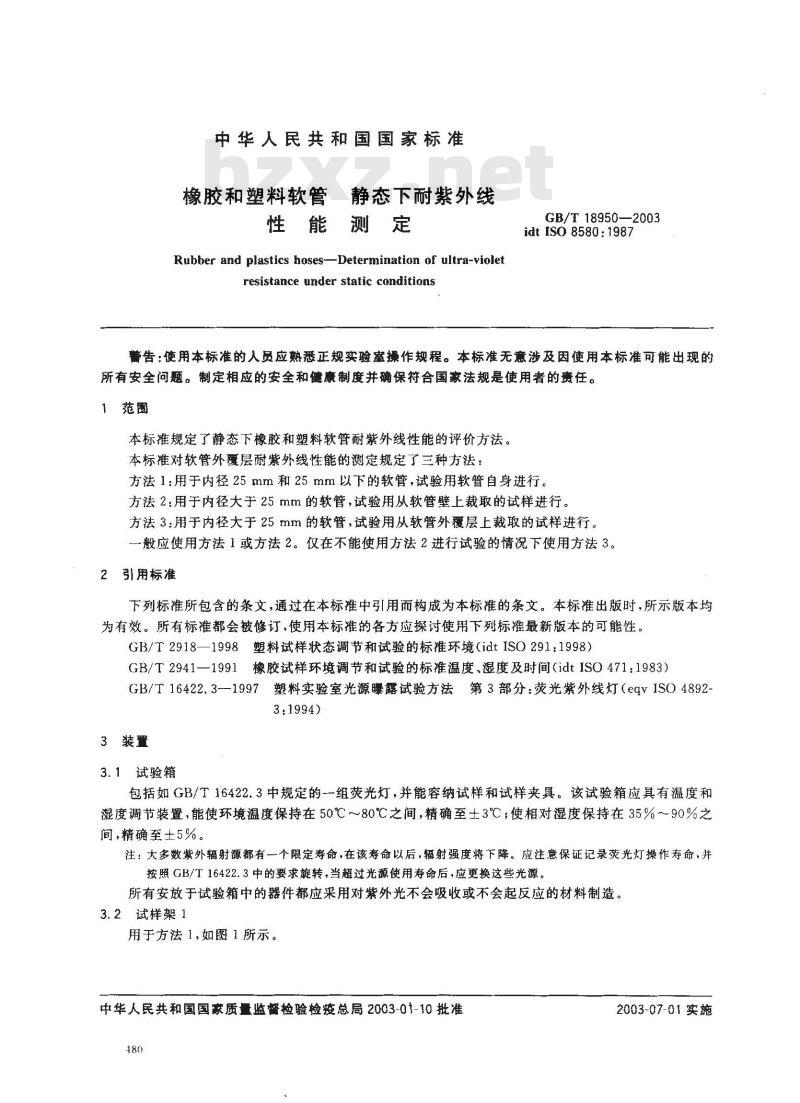

中华人民共和国国家标准
橡胶和塑料软管
静态下耐紫外线
性能测定
Rubber and plastics hoses-Determination of ultra-violetresistance under static conditionsGB/T 18950—2003
idt ISO 8580: 1987
警告:使用本标准的人员应熟悉正规实验率操作规程。本标准无意涉及因使用本标准可能出现的所有安全问题。制定相应的安全和健廉制度并确保符合国家法规是使用者的责任。1范圈
本标准规定了静态下橡胶和塑料软管耐紫外线性能的评价方法。本标准对软管外覆层耐紫外线性能的测定规定了三种方法:方法1:用于内径25mm和25mm以下的软管,试验用软管自身进行。方法2:用于内径大于25mm的软管,试验用从软管壁上裁取的试样进行。方法3:用于内径大于25mm的软管,试验用从软管外覆层上裁取的试样进行。一般应使用方法1或方法2。仅在不能使用方法2进行试验的情况下使用方法3。2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2918—1998塑料试样状态调节和试验的标准环境(idtISO291:1998)GB/T2941—1991橡胶试样环境调节和试验的标准温度、湿度及时间(idtISO471:1983)GB/T16422.3-—1997塑料实验室光源曝露试验方法第3部分:荧光紫外线灯(eqvISO48923:1994)
3装置
3.1试验箱
包括如GB/T16422.3中规定的一组荧光灯,并能容纳试样和试样夹具。该试验箱应具有温度和湿度调节装置,能使环境温度保持在50℃~80℃之间,精确至士3℃;使相对湿度保持在35%~~90%之间,精确至士5%。
注:大多数紫外辐射源都有一个限定寿命,在该寿命以后,辐射强度将下降。应注意保证记录荧光灯操作寿命,并按照GB/T16422.3中的要求旋转,当超过光源使用寿命后,应更换这些光源。所有安放于试验箱中的器件都应采用对紫外光不会吸收或不会起反应的材料制造。3.2试样架1
用于方法1,如图1所示。
中华人民共和国国家质量监督检验检疫总局2003-01-10批准480
2003-07-01实施
3.3试样架2
GB/T18950—-2003
固定箱

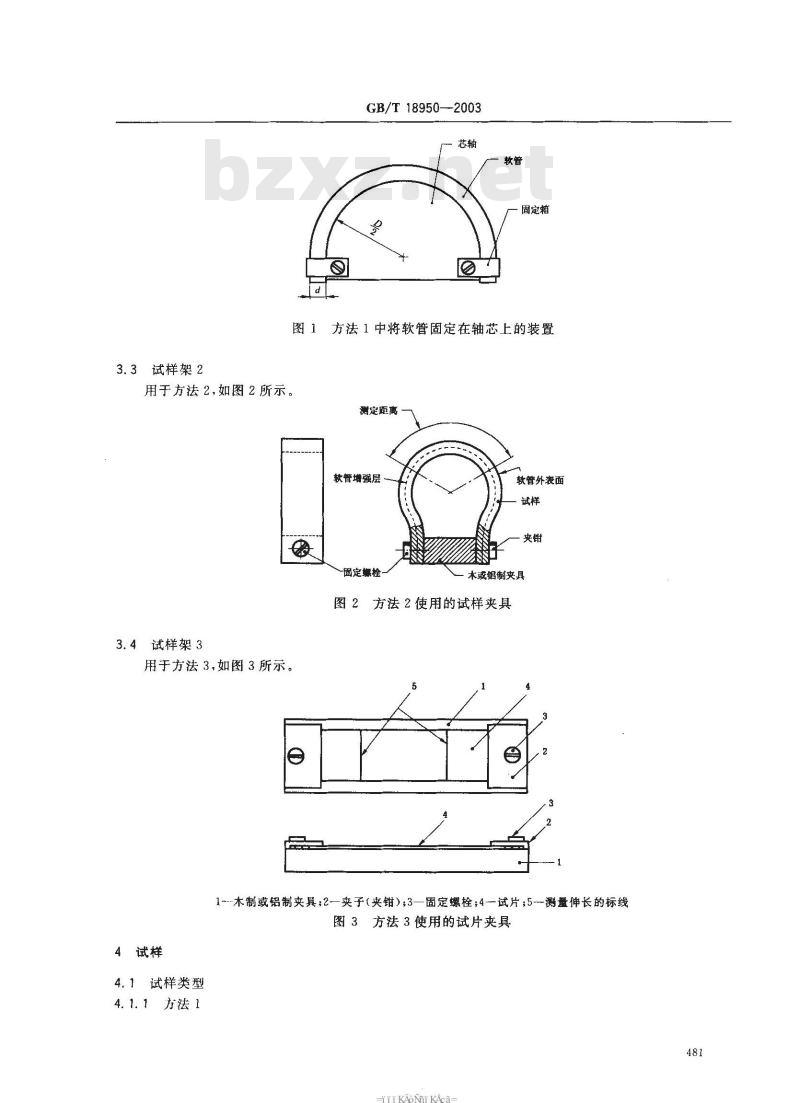

图1方法1中将软管固定在轴芯上的装置用于方法2,如图2所示。
测定距离
软管增强层
國定螺栓
软管外表面
木或铝制夹具
图2方法2使用的试样夹具
3.4试样架3
用于方法3,如图3所示。
1--木制或铝制夹具;2—夹子(夹钳)3—固定螺栓;4--试片;5-测量伸长的标线图3方法3使用的试片夹具
4试样
4.1试样类型
4.1.1方法1
HiKAoNiKAca-

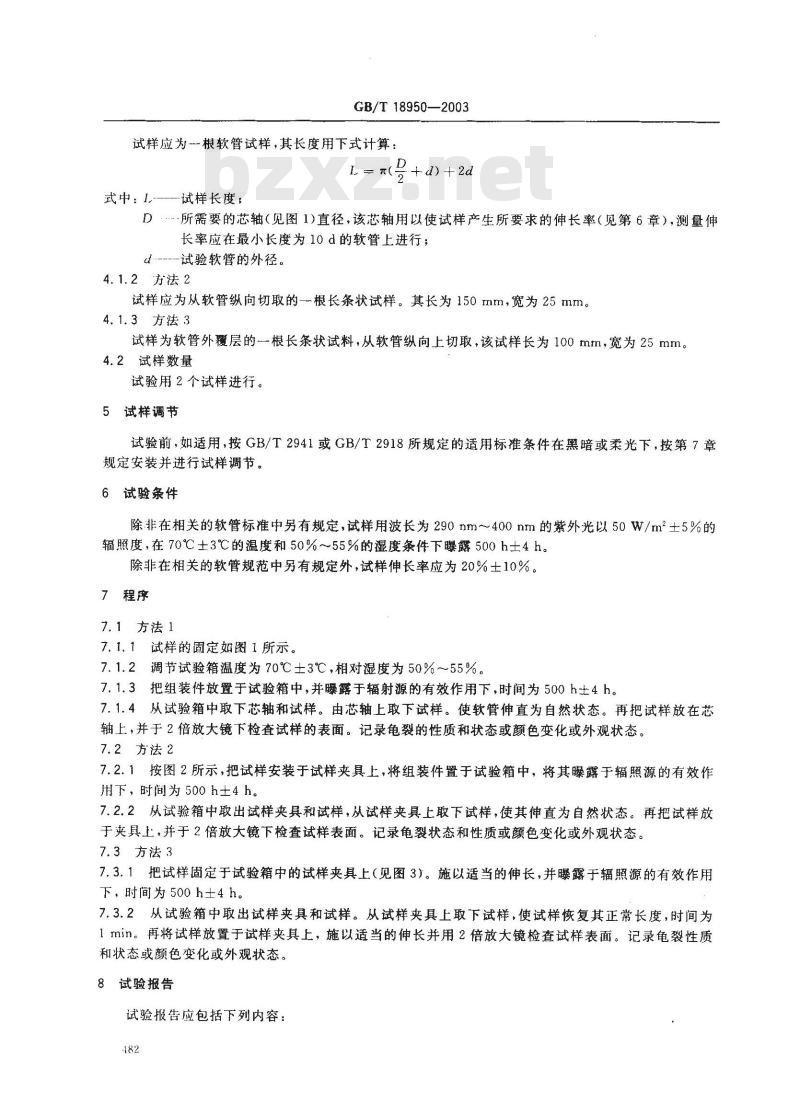

GB/T 18950—2003
试样应为一根软管试样,其长度用下式计算:D
L 元(
+d)+2d
式中: 1,----
试样长度:
D…-所需要的芯轴(见图1)直径,该芯轴用以使试样产生所要求的伸长率(见第6章),测量伸长率应在最小长度为10d的软管上进行;d--试验软管的外径。
4.1.2方法2
试样应为从软管纵向切取的一根长条状试样。其长为150mm,宽为25mm。4.1.3方法3
试样为软管外覆层的一根长条状试料,从软管纵向上切取,该试样长为100mm,宽为25mm。4.2试样数量
试验用2个试样进行。
5试样调节
试验前,如适用,按GB/T2941或GB/T2918所规定的适用标准条件在黑暗或柔光下,按第7章规定安装并进行试样调节。
6试验条件
除非在相关的软管标准中另有规定,试样用波长为290nm~400nm的紫外光以50W/m2土5%的辐照度,在70℃±3℃的温度和50%~55%的湿度条件下曝露500h士4h。除非在相关的软管规范中另有规定外,试样伸长率应为20%士10%。7程序
7. 1 方法 1
7.1.1试样的固定如图1所示。
7.1.2调节试验箱温度为70℃±3℃,相对湿度为50%~55%。7.1.3把组装件放置于试验箱中,并曝露于辐射源的有效作用下,时间为500h士4h。7.1.4从试验箱中取下芯轴和试样。由芯轴上取下试样。使软管伸直为自然状态。再把试样放在芯轴上,并于2倍放大镜下检查试样的表面。记录龟裂的性质和状态或颜色变化或外观状态。7.2方法2
7.2.1按图2所示,把试样安装于试样夹具上,将组装件置于试验箱中,将其曝露于辐照源的有效作用下,时间为500h士4h
7.2.2从试验箱中取出试样夹具和试样,从试样夹具上取下试样,使其伸直为自然状态。再把试样放于夹具上,并于2倍放大镜下检查试样表面。记录龟裂状态和性质或颜色变化或外观状态。7.3方法3
7.3.1把试样固定于试验箱中的试样夹具上(见图3)。施以适当的伸长,并曝露于辐照源的有效作用下,时间为500h土4h。
7.3.2从试验箱中取出试样夹具和试样。从试样夹具上取下试样,使试样恢复其正常长度,时间为1min。再将试样放置于试样夹具上,施以适当的伸长并用2倍放大镜检查试样表面。记录龟裂性质和状态或颜色变化或外观状态。8试验报告
试验报告应包括下列内容:
1)软管试验的全部说明;
2)本标准的引用标准;
3)使用的试验方法(1、2或3;4)试验条件的详细说明;
5)龟裂的扩展和状态;
6)颜色和状态变化;
7)试验日期。
GB/T18950—2003bzxz.net
KAONiKAca-
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
