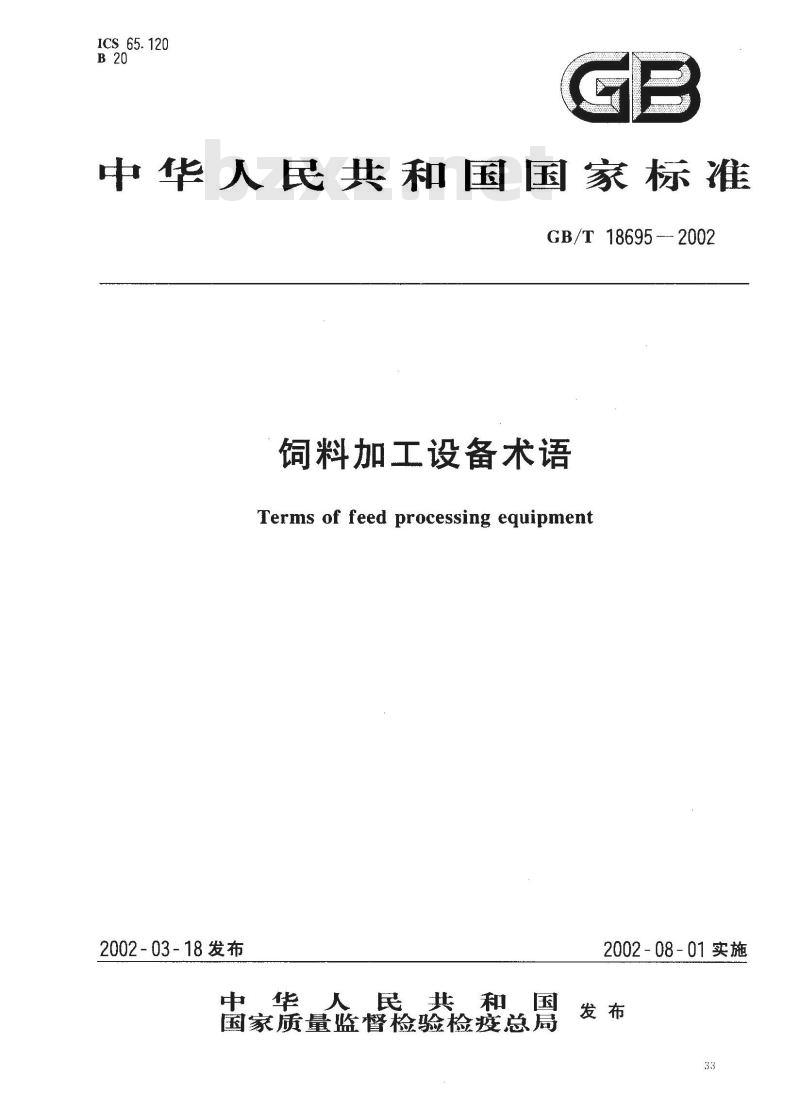

【国家标准(GB)】 饲料加工设备术语

ICS65.120
中华人民共和国国家标准
GB/T18695-2002
饲料加工设备术语
Terms of feed processing equipment2002-03-18发布
中华人民共和国
国家质量监督检验检疫总局
2002-08-01实施
GB/T18695-2002

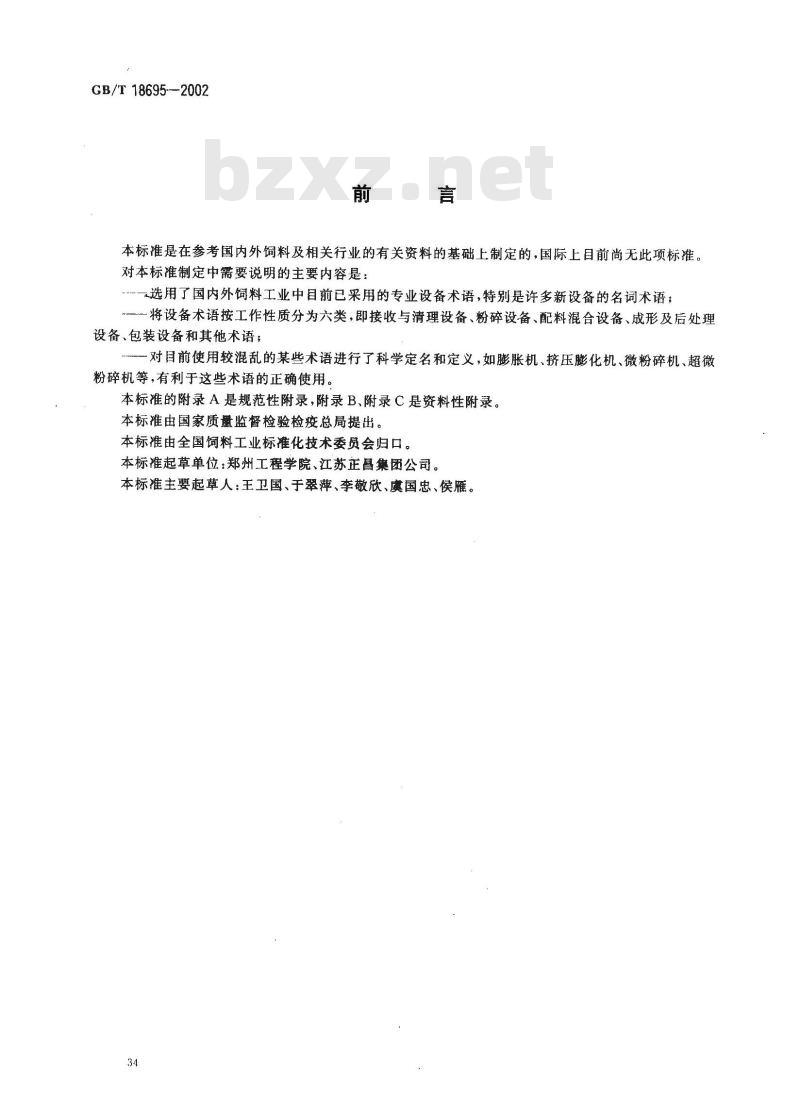

本标准是在参考国内外饲料及相关行业的有关资料的基础上制定的，国际上目前尚无此项标准。对本标准制定中需要说明的主要内容是：选用了国内外饲料工业中目前已采用的专业设备术语，特别是许多新设备的名词术语；一将设备术语按工作性质分为六类，即接收与清理设备、粉碎设备、配料混合设备、成形及后处理设备、包装设备和其他术语；
一对目前使用较混乱的某些术语进行了科学定名和定义，如膨胀机、挤压膨化机、微粉碎机、超微粉碎机等，有利于这些术语的正确使用。本标准的附录 A 是规范性附录,附录B、附录 C是资料性附录。本标准由国家质量监督检验检疫总局提出。本标准由全国饲料工业标准化技术委员会归口。本标准起草单位：郑州工程学院、江苏正昌集团公司。本标准主要起草人：王卫国、于翠萍、李敬欣、虞国忠、侯雁。34

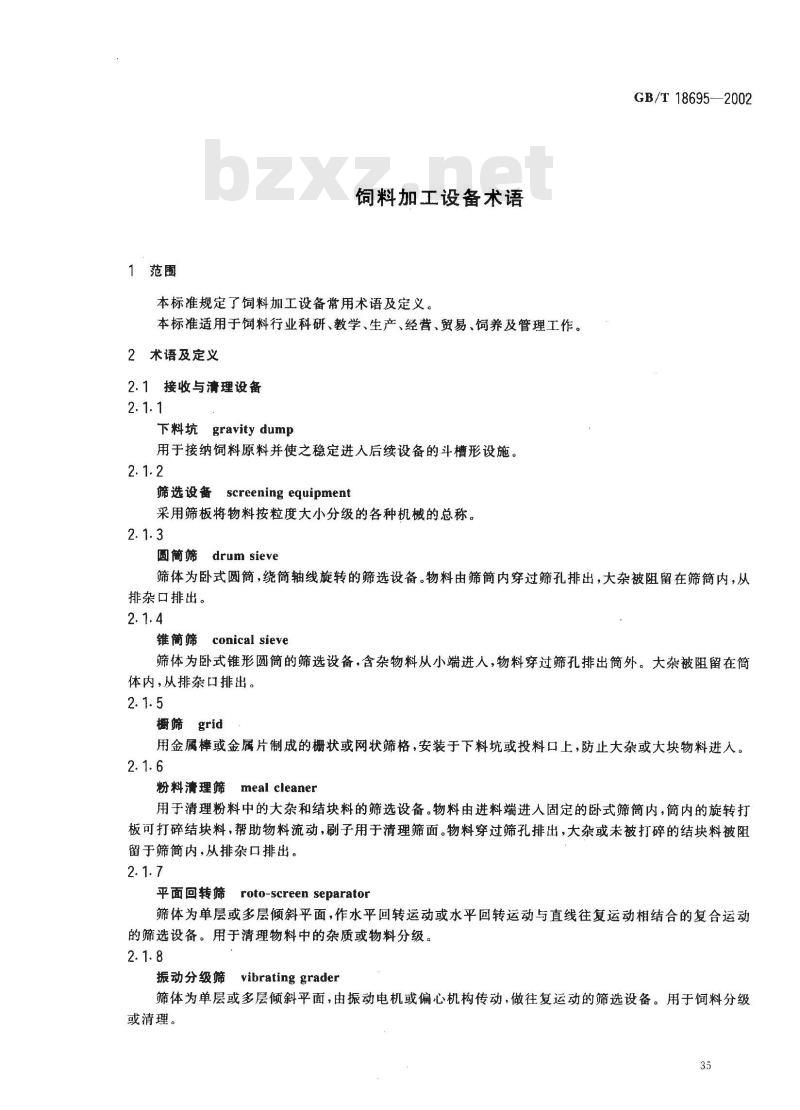

1范围
饲料加工设备术语
本标准规定了饲料加工设备常用术语及定义。本标准适用于饲料行业科研、教学、生产、经营、贸易、饲养及管理工作。2术语及定义
2.1接收与清理设备
下料坑 gravity dump
用于接纳饲料原料并使之稳定进入后续设备的斗槽形设施。2.1.2
筛选设备screening equipment
采用筛板将物料按粒度大小分级的各种机械的总称。2.1.3
圆簡筛 drum sieve
GB/T18695—2002
筛体为卧式圆筒，绕簡轴线旋转的筛选设备。物料由筛筒内穿过筛孔排出，大杂被阻留在筛筒内，从排杂口排出。
锥簡筛conical sieve
筛体为卧式锥形圆筒的筛选设备，含杂物料从小端进人，物料穿过筛孔排出筒外。大杂被阻留在筒体内，从排杂口排出。
橱筛grid
用金属棒或金属片制成的栅状或网状筛格，安装于下料坑或投料口上，防止大杂或大块物料进入。2.1.6
粉料清理筛meal cleaner
用于清理粉料中的大杂和结块料的筛选设备。物料由进料端进人固定的卧式筛筒内，筒内的旋转打板可打碎结块料，帮助物料流动，刷子用于清理筛面。物料穿过筛孔排出，大杂或未被打碎的结块料被阻留于筛简内，从排杂口排出。
roto-screen separator
平面回转筛
筛体为单层或多层倾斜平面，作水平回转运动或水平回转运动与直线往复运动相结合的复合运动的筛选设备。用于清理物料中的杂质或物料分级。2.1.8
振动分级筛vibratinggrader
筛体为单层或多层倾斜平面，由振动电机或偏心机构传动，做往复运动的筛选设备。用于饲料分级或清理。
GB/T18695--2002

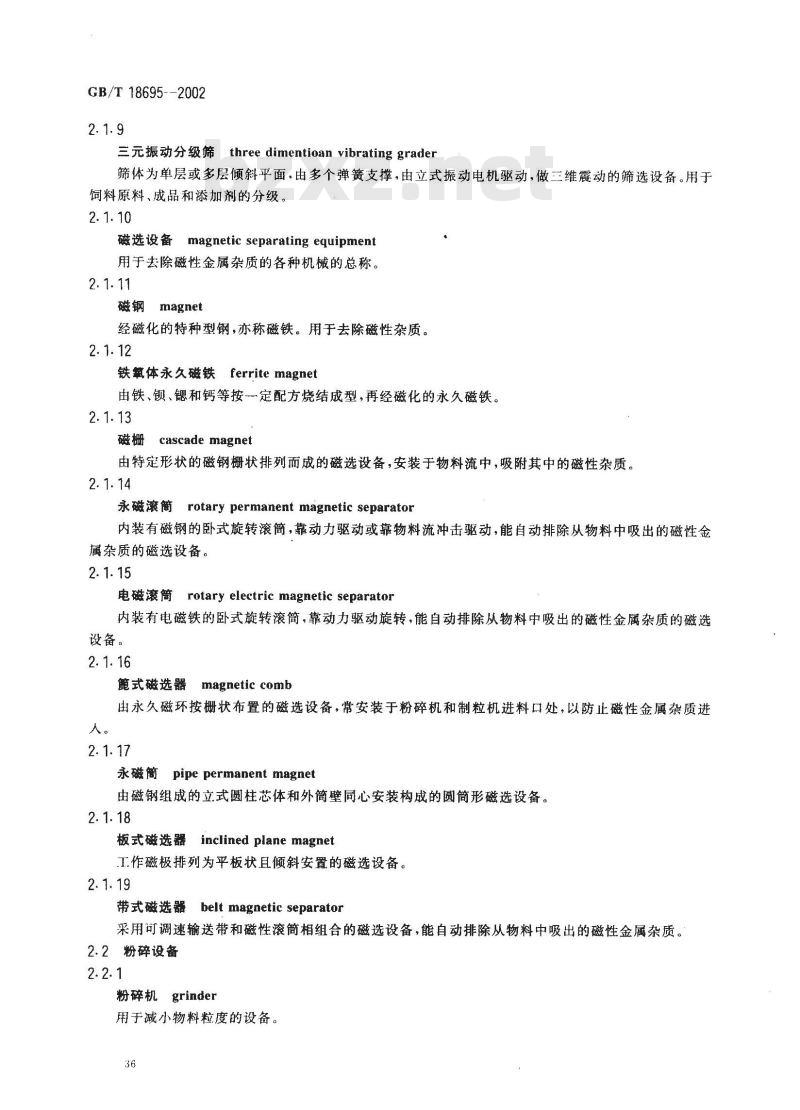

三元振动分级筛three dimentioanvibratinggrader筛体为单层或多层倾斜平面，由多个弹簧支撑，由立式振动电机驱动，做三维震动的筛选设备。用于饲料原料、成品和添加剂的分级。2.1.10
磁选设备 magnetic separating equipment用于去除磁性金属杂质的各种机械的总称。2. 1. 11
磁钢magnet
经磁化的特种型钢，亦称磁铁。用于去除磁性杂质。2. 1.12
铁氧体永久磁铁ferrite magnet由铁、钡、锶和钙等按一定配方烧结成型，再经磁化的永久磁铁。2.1.13
cascade magnet
由特定形状的磁钢栅状排列而成的磁选设备，安装于物料流中，吸附其中的磁性杂质。2.1.14
永磁滚筒
rotary permanent magnetic separator内装有磁钢的卧式旋转滚简，靠动力驱动或靠物料流冲击驱动，能自动排除从物料中吸出的磁性金属杂质的磁选设备。
电磁滚筒rotary electric magnetic separator内装有电磁铁的卧式旋转滚筒，靠动力驱动旋转，能自动排除从物料中吸出的磁性金属杂质的磁选设备。
第式磁选器magnetic comb
由永久磁环按栅状布置的磁选设备，常安装于粉碎机和制粒机进料口处，以防止磁性金属杂质进人。
永磁篇 pipe permanent magnet由磁钢组成的立式圆柱芯体和外筒壁同心安装构成的圆简形磁选设备。2.1.18
板式磁选器 inclined plane magnet工.作磁极排列为平板状且倾斜安置的磁选设备。2.1.19
带式磁选器 belt magnetic separator采用可调速输送带和磁性滚筒相组合的磁选设备，能自动排除从物料中吸出的磁性金属杂质。2.2粉碎设备
粉碎机grinder
用于减小物料粒度的设备。

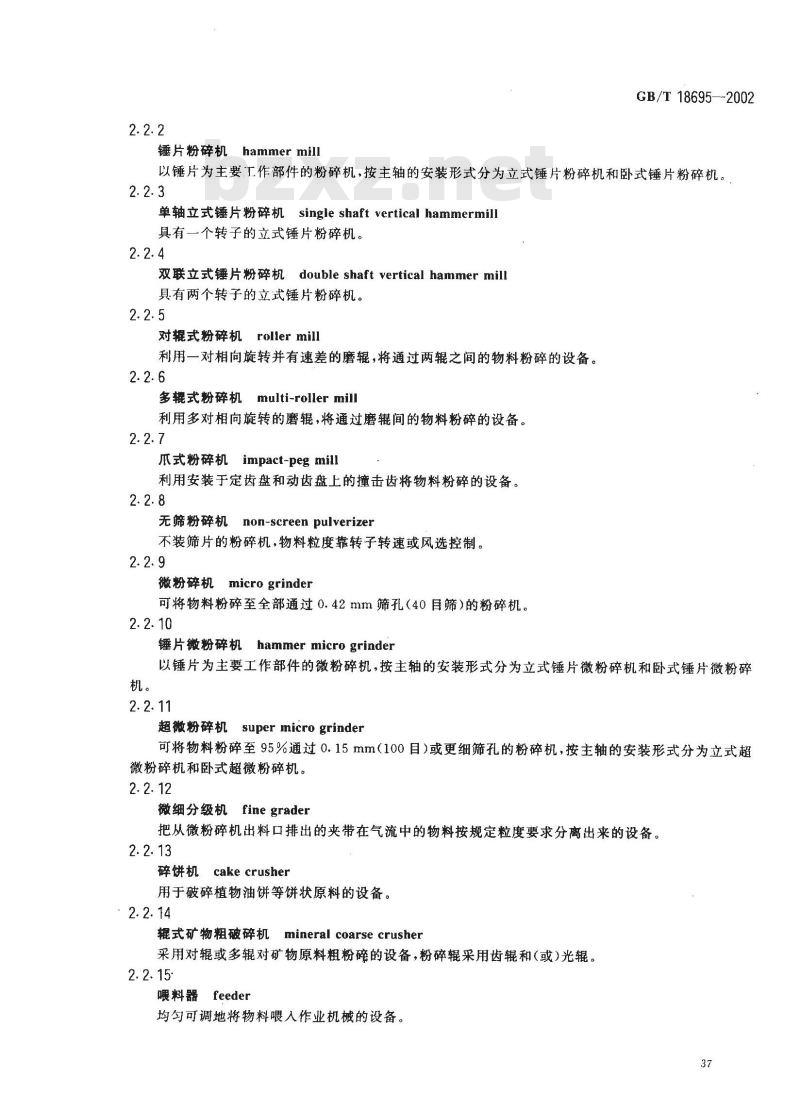

锤片粉碎机hammermill
GB/T 18695-2002
以锤片为主要工作部件的粉碎机，按主轴的安装形式分为立式锤片粉碎机和卧式锤片粉碎机。2.2.3
单轴立式锤片粉碎机 single shaft vertical hammermill具有一个转子的立式锤片粉碎机。2.2.4
双联立式锤片粉碎机 double shaft vertical hammer mill具有两个转子的立式锤片粉碎机。2.2.5
对辑式粉碎机rollermill
利用一对相向旋转并有速差的磨辊，将通过两辊之间的物料粉碎的设备。2.2.6
多辊式粉碎机multi-rollermill利用多对相向旋转的磨辊，将通过磨辑间的物料粉碎的设备。2.2.7
爪式粉碎机 impact-peg mill
利用安装于定齿盘和动齿盘上的撞击齿将物料粉碎的设备。2.2.8
无筛粉碎机non-screen pulverizer不装筛片的粉碎机，物料粒度靠转子转速或风选控制。2.2.9
微粉碎机 micro grinder此内容来自标准下载网
可将物料粉碎至全部通过0.42mm筛孔（40目筛）的粉碎机。2.2.10
锤片微粉碎机hammer micro grinder以锤片为主要工作部件的微粉碎机，按主轴的安装形式分为立式锤片微粉碎机和卧式锤片微粉碎机。
超微粉碎机 super micro grinder可将物料粉碎至95%通过0.15mm(100目）或更细筛孔的粉碎机，按主轴的安装形式分为立式超微粉碎机和卧式超微粉碎机。
微细分级机finegrader
把从微粉碎机出料口排出的夹带在气流中的物料按规定粒度要求分离出来的设备。2.2.13
碎饼机 cake crusher
用于破碎植物油饼等饼状原料的设备。2.2.14
辊式矿物粗破碎机mineral coarsecrusher采用对辊或多辊对矿物原料粗粉碎的设备，粉碎辊采用齿辊和（或）光辊。2.2.15
暖料器feeder
均匀可调地将物料喂入作业机械的设备。37
GB/T 18695-—2002
螺旋喂料器
screw feeder
主要通过调节输送螺旋的转速来实现定量喂料的设备。2.2. 17
叶轮喂料器
yolumetric feeden
主要通过调节叶轮转速来实现定量喂料的设备。2.2.18
带式喂料器belt feeder
通过调节物料进入输送带上的数量和输送带的线速度实现定量喂料的设备。2.2.19
振动喂料器vibrating feeder
通过调节物料进人振动输送槽的数量、震动槽的振幅和频率实现定量喂料的设备。2.2.20
活底减重喂料器 alive bottom loss weight feeder由一个底部装有称量传感器和排料装置的立式装料筒简组成，可测出排料口排出物料的流量。2.3配料和混合设备
配料秤batch scale
将多种物料按规定配比称量的衡器。2.3.2
机械式配料秤 mechanical batch scale以机械杠杆和码为衡量机构的配料秤。2.3.3
机电配料秤 mechanical-electronic batch scale以机械杠杆和称量传感器作为衡量机构的配料秤。2.3.4
电子配料秤load cell batch scale以称量传感器为衡量元件的配料秤。2.3.5
微量配料秤 micro weigh scale用于对微量饲料组分进行配料的配料秤。2.3.6
叶轮配料器
volumetric proportioner
主要通过调节叶轮转速来实现定量配料的设备。2.3.7
螺旋配料器
screw proportioner
通过改变输送螺旋的转速来实现定量配料的设备。2.3.8
分配器
distributon
利用可旋转或可摆动的导向料管将物料分配给各个料仓或设备的机械。2.3.9
proportioning bin
配料仓
存放各种待配料组分的料仓。
料位器 level sensor;level indicator显示料仓和设备中物料料位的元气件。2.3.11
混合机mixer
将两种或两种以上物料混合均匀的设备。2.3.12
卧式螺带混合机horizontal ribbon mixerGB/T 18695--2002
用装于水平旋转轴上的旋向相反、直径不同的螺带进行混合作业的设备，按轴数不同分为单轴和双轴卧式螺带混合机。
桨叶混合机 paddle mixer
用装于转轴上的桨叶进行混合作业的设备，按轴数不同分为单轴和双轴浆叶混合机。2.3.14
型刀式混合机colter mixer
用装有揽拌型刀的转子进行混合作业的设备。2.3.15
糖密混合机molasses mixer
将液态糖蜜及其他液体组分与固体饲料混均匀的设备。通常为浆叶式混合机的一种。2.3.16
行墨星混合机planetarymixer
搅拌转子既自转又绕轴线公转的混合设备。2.3.17
立式螺旋混合机 vertical screw mixer用立式螺旋向上输送物料，在机内形成对流、扩散等混合作用的混合机。2.3.18
V型混合机V-type mixer
用V型回转筒进行混合作业的设备。2.3.19
转鼓式混合机
rotarydrum mixer
用一个或两个安装于水平转轴上的鼓形容器进行混合作业的设备，主要用于预混合。2.4成型及后处理设备
制粒机 pellet mill
将粉状饲料压制成颗粒饲料的设备。2.4.2
平模制粒机pellet mill with plat die采用水平圆盘式压模为成形模具，以挤压原理工作的制粒机。2.4.3
环模制粒机 pellet mill with ring-type die采用环状压模为成形模具，以挤压原理工作的制粒机。39
GB/T 18695---2002
调质器conditioner
制粒前对粉状饲料加入蒸汽或液体成分并进行混合，以改变其物理或化学性质的设备。2.4.5
熟化罐ripener
制粒前对物料进行较长时间的调质处理的一种罐式设备。2.4.6
釜式调质器vertical conditioning tank-种立式调质器，内有搅拌转子，蒸汽与物料在调质器内搅拌混合使物料的温度和水分升高，理化性质得到改善。
膨胀机expander
采用挤压螺杆为主要工作部件，以环形隙口出料装置为主要特征，对物料进行调质，增压挤出和适度降压膨胀，制成不规则物料的设备。2.4.8
extruder
挤压膨化机
采用挤压螺杆为主要工作部件，以特定孔型的出料模板为主要特征，对物料进行调质（或不调质），增压挤出和骤然降压膨化，制取膨化物料的设备。按挤压螺杆数的不同分为单螺杆和双螺杆挤压膨化机，按调质的形式与程度分为干法和湿法挤压膨化机。2.4.9
颗粒后熟化器pelletpost-cooker用于对从制粒机制出的湿热颗粒添加蒸汽，保温一定时间，使其进一步熟化的设备。2.4.10
颗粒冷却器pelletcooler
用强制流动空气对颗粒饲料进行降温降湿的设备。2.4.11
立式双简冷却器verticaldoublecolumncooler主要中二个中间风道相连的两个立式筒体构成的冷却器。颗粒饲料依重力从筒体上部下落的过程中，与横穿的气流接触而得到降温和降湿。2.4.12
vertical rotary cooler
立式旋转冷却器
主要由立式圆筒壳体和多层冲孔翻板转子组成的冷却器，颗粒饲料在翻板的作用下自上而下运动与由下而上的气流接触而得到降温和降湿，2.4.13
带式冷却器horizontal cooler
由卧式箱形壳体和内部输送网带组成的冷却器，饲料在网带的水平输送过程中，与垂直穿过的气流接触而得到降溫和降湿。可分为单层、双层和多层几种形式。2.4.14
立式级联冷却器
居vertical cascade cooler
由标准高度的立式冷却箱，进料装置和排料装置组成的冷却器。物料在依靠重力自上而下运动的过程中，与横穿其中的强制气流接触而得到冷却。冷却箱节数可根据产量大小选择。2.4.15
逆流冷却器
counter-flowcoolen
立式箱形冷却器。其中物料自上而下运动，强制流动的冷却空气自下而上穿过物料，使物料得到降10
温和降湿。
滚筒冷却机drum cooler
采用旋转滚简，筒内壁设导料叶片，以强制气流为冷却介质的冷却机。2.4. 17
辊式颗粒破碎机rollercrumblerGB/T 18695---2002
主要由一对或多对相向旋转的辊子组成。颗粒饲料通过成对轧辊间隙时被破碎成碎粒饲料。2.4.18
颗粒分级筛pelletgraden
对成型后的颗粒料或碎粒饲料进行分级的筛选设备，目的是获得粒度合格的颗粒饲料。2.4.19
液体喷涂机liquid coater
对颗粒饲料或碎粒饲料表面喷涂液体组分的设备。2.4.20
滚筒式液体喷涂机drum liquid coater由混合滚筒和喷射装置组成的液体喷涂机。2.4.21
转盘式液体喷涂机rotor liquid coater由高速旋转的盘式液体喷涂装置和混合螺旋组成的液体喷涂机。2.4.22
立筒式液体喷涂机
vertical drum liquid coater由安装于立式筒体内的转盘式匀料装置、环状喷油装置和混合螺旋组成的液体喷涂机。2.4.23
vacuum liquid coater
真空液体喷涂机
具有抽真空、调节机内压力和喷涂液体装置的液体喷涂机，可分为立式和卧式两种形式。2.4.24
千燥机dryer
用干燥介质降低物料中水分的设备的总称。2.4.25
滚筒干燥机drumdryer
采用旋转或静止的圆筒，内设桨叶角度可调的搅拌转子，以热风为干燥介质的于燥机。2.4.26
真空滚簡干燥机vacuumdrumdryer在真空条件下对物料进行干燥的滚筒形干燥机。2.4.27
卧式干燥/冷却机horizontaldryer/cooler内部通常有两层输送网带，上层进行于燥，下层进行冷却的设备。2.4.28
立式逆流干燥机vertical counter-flow dryer立式箱形干燥机。其中物料自上而下运动，强制流动的热空气自下而上穿过物料，使物料降低水分。2.5包装设备
包装机械
packaging machinery
能成全部或部分包装过程的机器，包装过程包括套袋、称量、灌包、缝（封）口等主要工序H
GB/T18695-2002
定量包装秤
quantitative packaging scale能按照设定的包装规格完成称量、灌包、缝（封)口作业的设备。2.5.3
电子定量包装秤electronic quantitative packaging scale采用电子传感器作为计量元件并用计算机控制作业的定量包装秤。2.5.4
半自动定量包装秤 semi-automatic quantitative packaging scale需人工套袋，但能自动完成称量、灌包、缝口作业的包装秤。2.5.5
自动定量包装秤automatic quantitative packaging scale套袋、称量、灌包、缝口全部自动化的定量包装秤。2.5.6
缝口机 sack sewing machine
使用缝线对盛装物料后的包装袋缝口的机械。2.5.7
便携式缝口机portablebagcloser可由人携带，在任意处对盛装物料后的包装袋缝口的机械。2.5.8
封机 sealing machine
在包装容器内盛装物料后，对容器进行封口的机器。2.5.9
热压封口机heat sealing machine用热封合的方法封闭包装容器的机器。12
除杂率 removed impurity rate附录A
（规范性附录）
相关术语
去除的净杂质质量占原料中杂质总质量的百分比。 rate of ingredient in the impurities杂中含料率
去除的杂质中所含净饲料原料质量占去除杂质总质量的百分比。 coefficient of variation
混合物变异系数
GB/T 18695-2002
同一批物料中所取的十个以上子样品中，检测组分的量值偏离平均量值的程度，用以评价物料的混合均勾程度。
配料准确度proportioning accuracy某种配料组分的计量结果与给定计量值之间的一致程度。A.5
混合周期 mixing cycle
完成一次混合过程（从开始加料起、混合和卸料结束止）的时间总和。A.6
稀释比ratio of diluting
稀释过程中，被稀释物与稀释剂的质量之比。A.7
颗粒饲料含粉率meal content in the peliets成品颗粒饲料中粉未(0.6倍颗粒直径的)质量占其总质量的百分比。A.8
冷却时间 cooling period
颗粒饲料从开始进人颗粒冷却器至排出冷却器所需的时间。附录B
（资料性附录）
中文索引
板式磁选器
半自动定量包装秤，
包装机械
式磁选器
便携式缝口机·
超微粉碎机
锤片粉碎机·
锤片微粉碎机
磁选设备
GB/T 18695--2002
除杂率
带式磁选器·
带式冷却器··
带式喂料器
单轴立式锤片粉碎机
电磁滚筒
电子定量包装秤·
电子配料秤
定量包装秤
对辊式粉碎机
多辊式粉碎机
分配器·
粉料清理筛
粉碎机
封口机…
缝口机
釜式调质器
于燥机
辊式颗粒破碎机
辊式矿物粗破碎机
滚筒干燥机
滚筒冷却机
滚筒式液体喷涂机
环模制粒机
混合物变异系数
混合机
混合周期
活底减重喂料器
机电配料秤：
机械式配料秤。
挤压膨化机·
浆叶混合机
颗粒分级筛
颗粒后熟化器.
颗粒冷却器
颗粒饲料含粉率
冷却时间
犁刀式混合机
立式级联冷却器
立式螺旋混合机
立式逆流干燥机
立式双简冷却器
立式旋转冷却器
立筒式液体喷涂机
料位器
螺旋配料器
螺旋喂料器
逆流冷却器
配料仓
配料秤·
配料准确度
膨胀机…
平面回转筛
平模制粒机
热压封口机·
三元振动分级筛
筛选设备：
熟化罐
双联立式锤片粉碎机
碎饼机
糖蜜混合机
．2.4.28
.2.1.2
.2.4.5
..．2.2.4
