【国家标准(GB)】 声学 1？10MHz频率范围内橡胶和塑料纵波声速与衰减系数的测量方法

GB/T 18022—2000

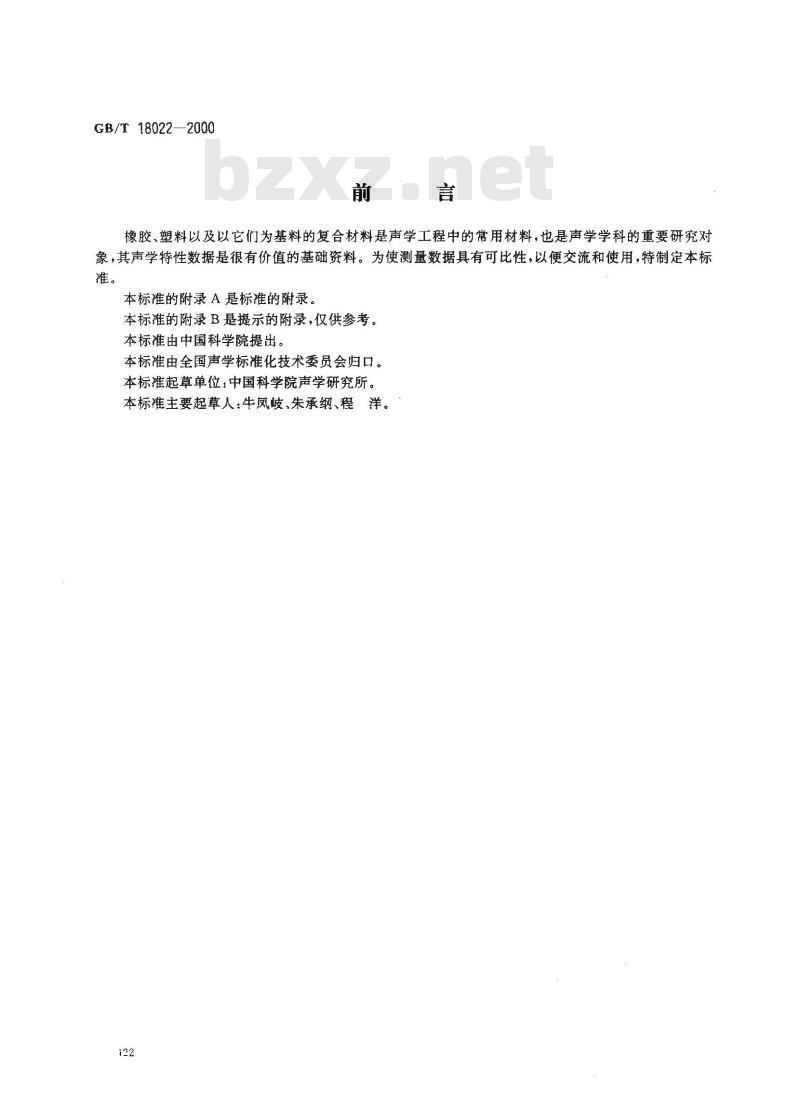

橡胶、塑料以及以它们为基料的复合材料是声学工程中的常用材料，也是声学学科的重要研究对象，其声学特性数据是很有价值的基础资料。为使测量数据具有可比性，以便交流和使用，特制定本标准。
本标准的附录A是标准的附录。
本标准的附录B是提示的附录，仅供参考。本标准由中国科学院提出。
本标准由全国声学标准化技术委员会归口。本标准起草单位：中国科学院声学研究所。本标雄主要起草人：牛凤岐、朱承纲、程洋

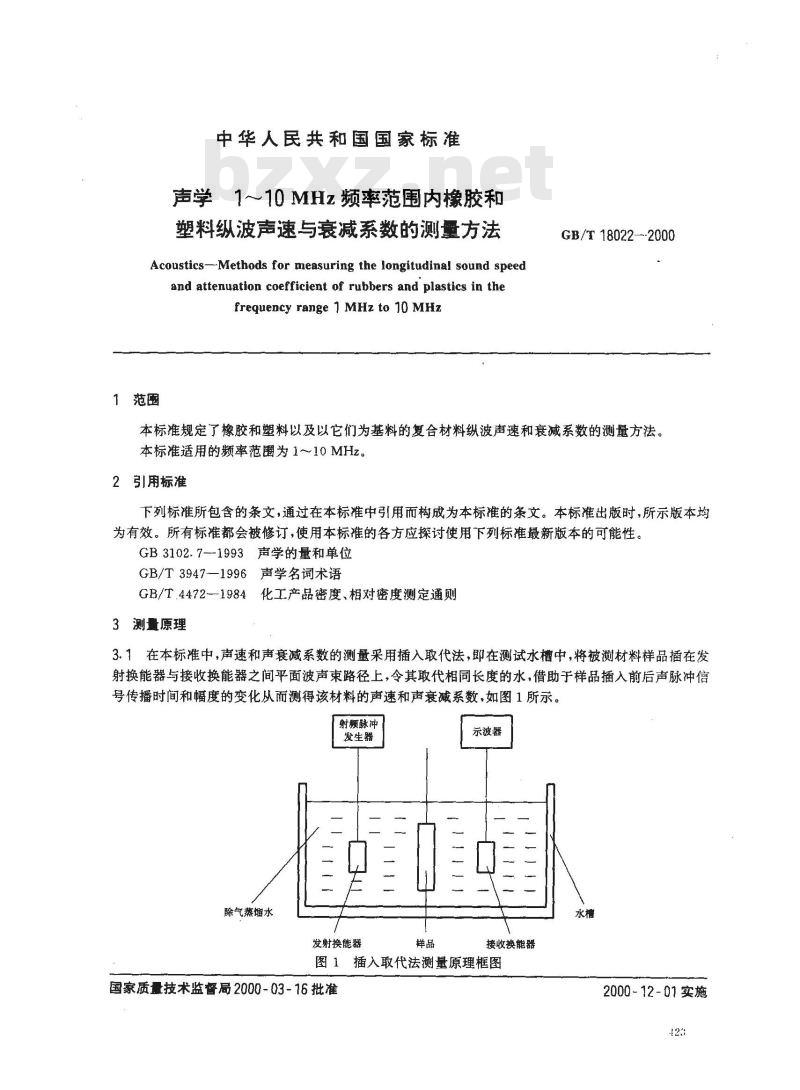

中华人民共和国国家标准
声学 1～~10 MHz 频率范围内橡胶和塑料纵波声速与衰减系数的测量方法Acoustics--Methods for measuring the longitudinal sound speedand attenuation coefficient of rubbers and plastics in thefrequency range 1 MHz to 10 MHz1范围
GB/T18022--2000
本标准规定了橡胶和塑料以及以它们为基料的复合材料纵波声速和衰减系数的测量方法。本标准适用的频率范围为 1～10 MHz。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB3102.7--1993声学的量和单位GB/T3947—1996声学名词术语
GB/T.4472--1984化工产品密度、相对密度测定通则3测量原理
3.1在本标准中，声速和声衰减系数的测量采用插入取代法，邸在测试水槽中，将被测材料样品插在发射换能器与接收换能器之间平面波声束路径上，令其取代相同长度的水，借助于样品插入前后声脉冲信号传播时间和幅度的变化从而测得该材料的声速和声衰减系数、如图1所示。射颊脉冲
发生器
除气蒸馏水
发射换能器
示波器
接收换能器
图1插入取代法测量原理框图
国家质量技术监督局2000-03-16批准2000-12-01实施

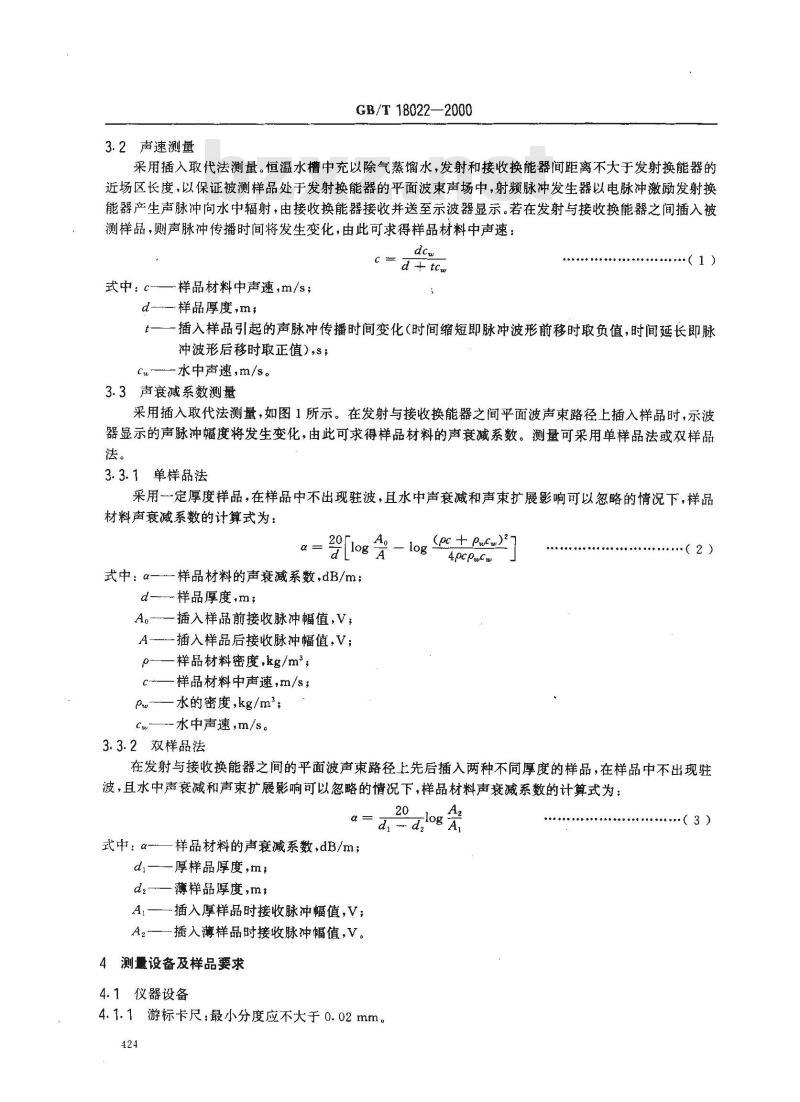

3.2声速测量
GB/T 18022—2000
采用插入取代法测量。恒温水槽中充以除气蒸馏水，发射和接收换能器间距离不大于发射换能器的近场区长度，以保证被测样品处于发射换能器的平面波束声场中，射频脉冲发生器以电脉冲激励发射换能器产生声脉冲向水中辐射，由接收换能器接收并送至示波器显示。若在发射与接收换能器之间插入被测样品，则声脉冲传播时间将发生变化，由此可求得样品材料中声速：dcw
式中：c-—样品材料中声速,m/s；d——样品厚度,m;
t一一插入样品引起的声脉冲传播时间变化(时间缩短即脉冲波形前移时取负值，时间延长即脉冲波形后移时取正值),s；
Cu--水中声速,m/s。
3.3声衰减系数测量
采用插入取代法测量，如图1所示。在发射与接收换能器之间平面波声束路径上插入样品时，示波器显示的声脉冲幅度将发生变化，由此可求得样品材料的声衰减系数。测量可采用单样品法或双样品法。
3.3.1单样品法
采用一定厚度样品，在样品中不出现驻波，且水中声衰减和声束扩展影响可以忽略的情况下，样品材料声衰减系数的计算式为：
201og A
式中：α—样品材料的声衰减系数，dB/m；d-样品厚度，m;
A。—一插入样品前接收脉冲幅值，V;A--插入样品后接收脉冲幅值,V；0
一样品材料密度，kg/m，
-样品材料中声速，m/s；
P-水的密度，kg/m，
水中声速，m/s。
3.3.2双样品法
(pc + Pwcu)
4pcpwca
·（2)
在发射与接收换能器之间的平面波声束路径上先后插入两种不同厚度的样品，在样品中不出现驻波，且水中声衰减和声束扩展影响可以忽略的情况下，样品材料声衰减系数的计算式为：20
d, -- d,
式中：α样品材料的声衰减系数，dB/m；di—厚样品厚度,m;
dz--—薄样品厚度,m,
A—插入厚样品时接收脉冲幅值，V；A2-——播入薄样品时接收脉冲幅值，V。4测量设备及样品要求
4.1仪器设备
4.1.1游标卡尺：最小分度应不大于0.02mm。424
（3）
GB/T 18022—2000

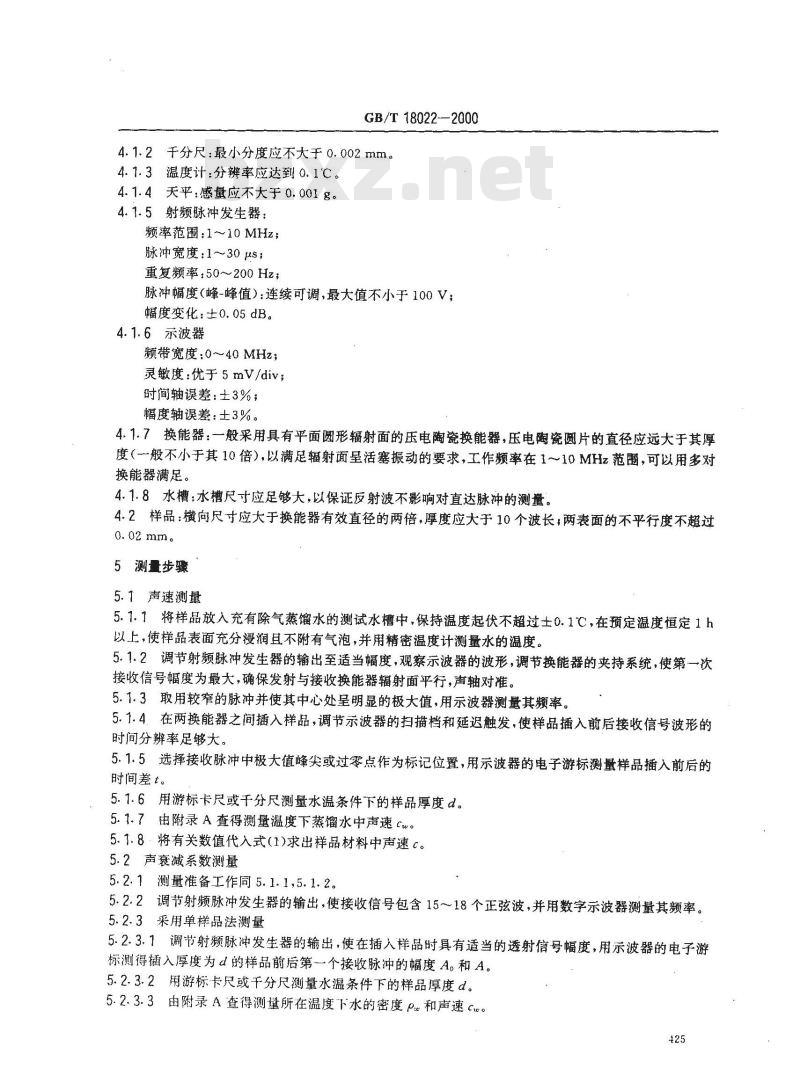

4.1.2千分尺：最小分度应不大于0.002mm。4.1.3温度计：分辨率应达到0.1℃。4.1.4天平：感量应不大于0.001g。4.7.5射频脉冲发生器：
频率范围：1～10MHz；
脉冲宽度：1~30us；
重复频率：50~200Hz；
脉冲幅度（峰-峰值）：连续可调，最大值不小于100V；幅度变化：±0.05dB。
4.1.6示波器
频带宽度：0~40MHz；
灵敏度：优于5mV/div；
时间轴误差：士3%；
幅度轴误差：士3%。
4.1.7换能器：一般采用具有平面圆形辐射面的压电陶瓷换能器，压电陶瓷圆片的直径应远大于其厚度（般不小于其10倍），以满足辐射面呈活塞振动的要求，工作频率在1～10MHz范围，可以用多对换能器满足。
4.1.8水槽；水槽尺寸应足够大，以保证反射波不影响对直达脉冲的测量。4.2样品：横向尺寸应大于换能器有效直径的两倍，厚度应大于10个波长，两表面的不平行度不超过0.02 mm。
5测量步骤
5.1声速测量
5.1.1将样品放入充有除气蒸馏水的测试水槽中，保持温度起伏不超过士0.1℃，在预定温度恒定1h以上，使样品表面充分浸润且不附有气泡，并用精密温度计测量水的温度。5.1.2调节射频脉冲发生器的输出至适当幅度，观察示波器的波形，调节换能器的夹持系统，使第一次接收信号幅度为最大，确保发射与接收换能器辐射面平行，声轴对准。5.1.3取用较窄的脉冲并使其中心处呈明显的极大值，用示波器测量其频率。5.1.4．在两换能器之间插入样品，调节示波器的扫描档和延迟触发，使样品插入前后接收信号波形的时间分辨率足够大。
5.1.5选择接收脉冲中极大值峰尖或过零点作为标记位置，用示波器的电子游标测量样品插入前后的时间差t。
5.1.6用游标卡尺或千分尺测量水温条件下的样品厚度d。5.1.7由附录A查得测量温度下蒸馏水中声速cw。5.1.8·将有关数值代入式(1)求出样品材料中声速c。5.2声衰减系数测量
5.2.1测量准备工作同5.1.1,5.1.2。5.2.2调节射频脉冲发生器的输出，使接收信号包含15~~18个正弦波，并用数字示波器测量其频率。5.2.3采用单样品法测量
5.2.3.1调节射频脉冲发生器的输出，使在插入样品时具有适当的透射信号幅度，用示波器的电子游标测得插入厚度为d的样品前后第一个接收脉冲的幅度A。和A。5.2.3.2用游标卡尺或干分尺测量水温条件下的样品厚度d。5.2.3.3由附录A查得测量所在温度下水的密度P和声速cwc425
GB/T 18022—2000

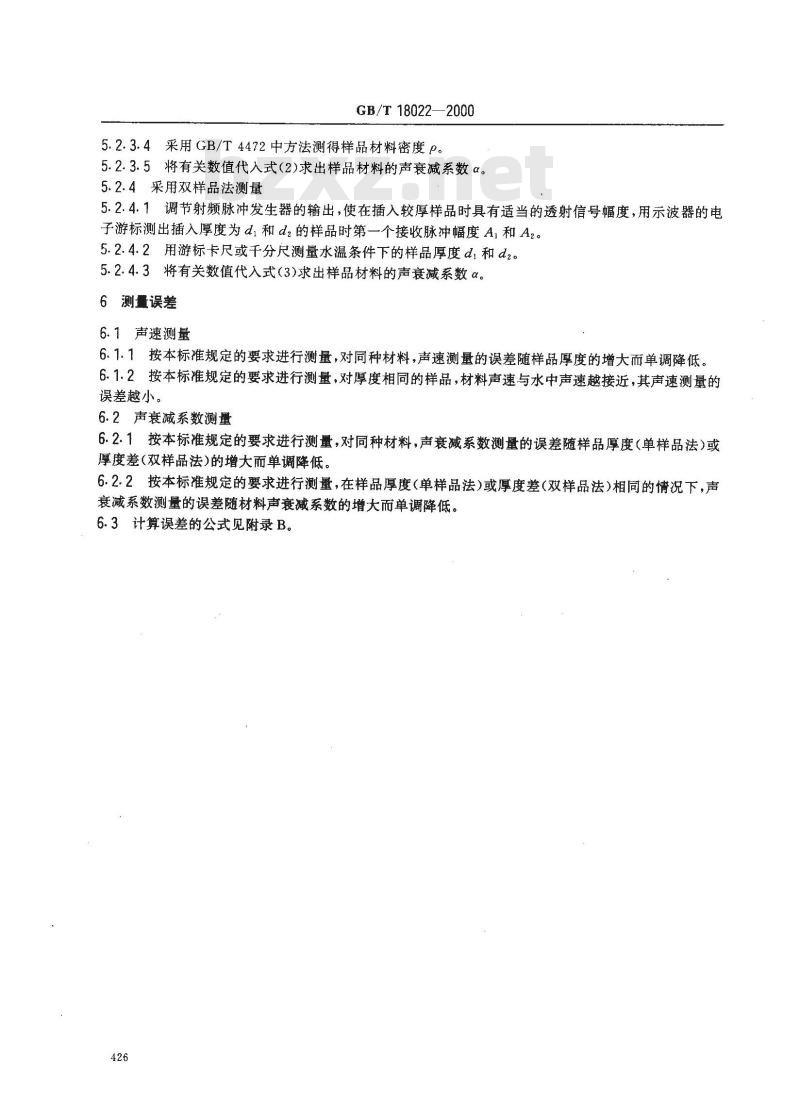

5.2.3.4采用GB/T4472中方法测得样品材料密度p。5.2.3.5将有关数值代入式（2)求出样品材料的声衰减系数α。5.2.4采用双样品法测量
5.2.4.1调节射频脉冲发生器的输出，使在插入较厚样品时具有适当的透射信号幅度，用示波器的电子游标测出插入厚度为d,和d2的样品时第一个接收脉冲幅度Ai和A2。5.2.4.2用游标卡尺或千分尺测量水温条件下的样品厚度，和d2。5.2.4.3将有关数值代入式（3)求出样品材料的声衰减系数α。6测量误差
6.1声速测量
6.1.1按本标准规定的要求进行测量，对同种材料，声速测量的误差随样品厚度的增大而单调降低。6.1.2按本标准规定的要求进行测量，对厚度相同的样品，材料声速与水中声速越接近，其声速测量的误差越小。
6.2声衰减系数测量
6.2.1按本标准规定的要求进行测量，对同种材料，声衰减系数测量的误差随样品厚度（单样品法）或厚度差(双样品法)的增大而单调降低。6.2.2按本标准规定的要求进行测量，在样品厚度（单样品法)或厚度差(双样品法)相同的情况下，声衰减系数测量的误差随材料声衰减系数的增大而单调降低。6.3计算误差的公式见附录B。
温度T
GB/T18022--2000bzxz.net
附录A
（标准的附录）
0～100℃温度范围内除气蒸馏水的密度和声速表Al
0～100℃温度范围内除气蒸馏水的密度和声速密度。
温度T
密度。
声速。
GB/T 18022—2000
附录B
（提示的附录）
声速和衰减系数测量误差计算公式1，a2，…，α，…，，为直接测量量，y为导出量，有B1
y= f(αi+a,,αi,,α.)
其相对误差的公式为：
据此可导出本标准中声速测量相对误差的表达式：(Ax)
/cu-c)r/△d)2
单样品法声衰减系数测量相对误差的表达式：(At)
[会\+(会)
《()+[(）
双样品法声衰减系数测量不确定度的表达式：Aa
f(Ad,)2 +(△d2)2
(d, -d,)2
【+（会】）
α(d, - d,)\Ll A,
表B1和表B2是声速和衰减系数测量中系统误差状况的实例。B2
表B1声速测量中的系统误差
样品名称
有机玻璃
聚氨酯橡胶
注：样品厚度误差△d取自游标卡尺最小分度，传播时间差△t/t依据数字示波器的使用说明书。表B2
样品名称
有机玻璃
聚氨脂橡胶
衰减系数测量中的系统误差
·(B1)
·(B3)
··（B4）
（B5）
1样品厚度误差Ad取自游标卡尺最小分度，传播时间差和幅度误差At/t和AA:/A.△A2/A2依据数字示波器的使用说明书。
2计算α测量误差时，须将此单位中的dB换算为NP。428
