【国家标准(GB)】 信息技术设备的无线电骚扰限值和测量方法

GB9254—1998

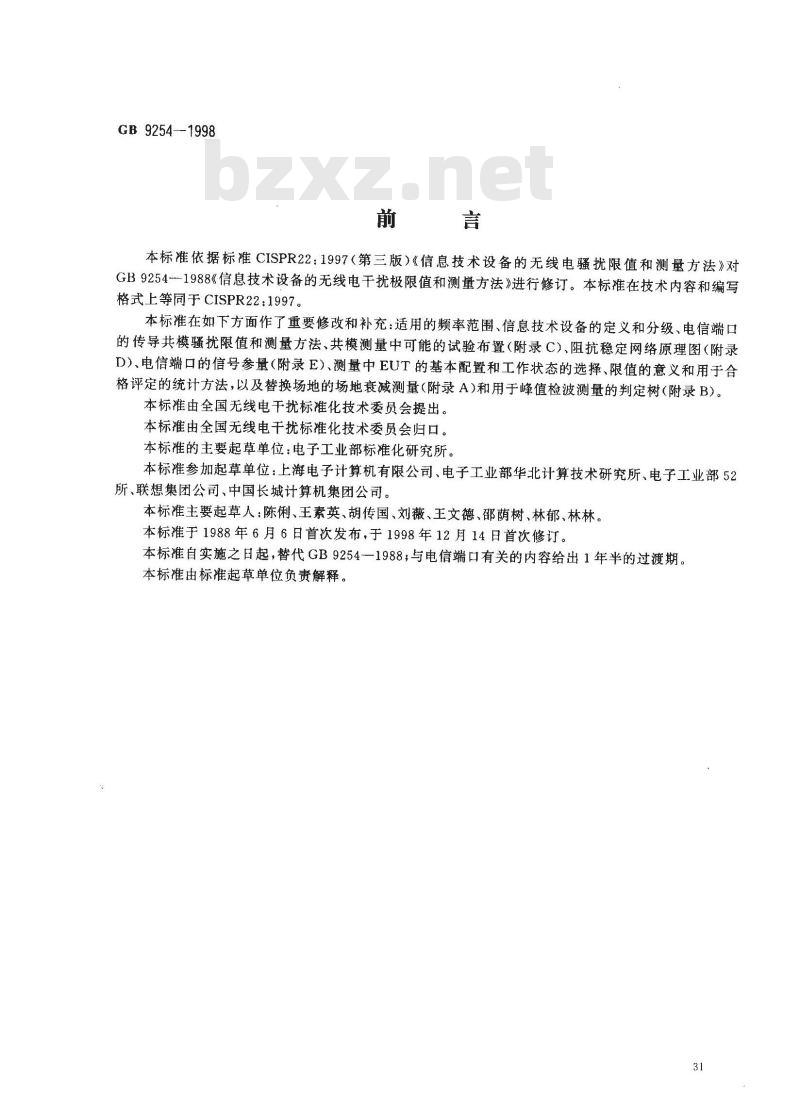

本标准依据标准CISPR22：1997（第三版）《信息技术设备的无线电骚扰限值和测量方法》对GB9254-1988《信息技术设备的无线电干扰极限值和测量方法》进行修订。本标准在技术内容和编写格式上等同于CISPR22：1997。
本标准在如下方面作了重要修改和补充：适用的频率范围、信息技术设备的定义和分级、电信端口的传导共模骚扰限值和测量方法、共模测量中可能的试验布置（附录C）、阻抗稳定网络原理图（附录D)、电信端口的信号参量（附录E）、测量中EUT的基本配置和工作状态的选择、限值的意义和用于合格评定的统计方法，以及替换场地的场地衰减测量（附录A)和用于峰值检波测量的判定树（附录B）。本标准由全国无线电干扰标准化技术委员会提出。本标准由全国无线电干扰标化技术委员会归口。本标准的主要起草单位：电子工业部标准化研究所。本标准参加起草单位：上海电子计算机有限公司、电子工业部华北计算技术研究所、电子工业部52所、联想集团公司、中国长城计算机集团公司。本标准主要起草人：陈俐、王素英、胡传国、刘薇、王文德、邵荫树、林郁、林林。本标准于1988年6月6日首次发布，于1998年12月14日首次修订。本标准自实施之日起，替代GB9254一1988；与电信端口有关的内容给出1年半的过渡期。本标准由标准起草单位负责解释。31
GB9254—1998

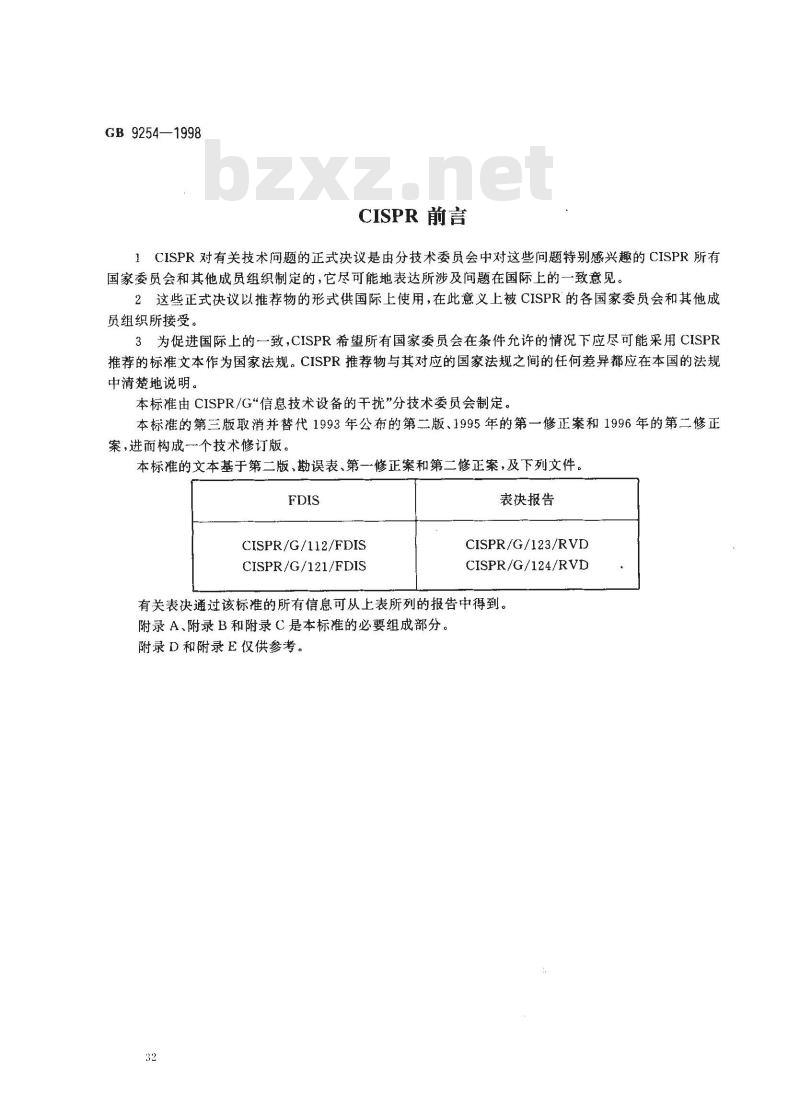

CISPR 前言
1CISPR对有关技术问题的正式决议是由分技术委员会中对这些问题特别感兴趣的CISPR所有国家委员会和其他成员组织制定的，它尽可能地表达所涉及问题在国际上的一致意见。2这些正式决议以推荐物的形式供国际上使用，在此意义上被CISPR的各国家委员会和其他成员组织所接受。
3为促进国际上的一致，CISPR希望所有国家委员会在条件允许的情况下应尽可能采用CISPR推荐的标准文本作为国家法规。CISPR推荐物与其对应的国家法规之间的任何差异都应在本国的法规中清楚地说明。
本标准由CISPR/G“信息技术设备的干扰”分技术委员会制定。本标准的第三版取消并替代1993年公布的第二版、1995年的第一修正案和1996年的第二修正案，进而构成一个技术修订版。本标准的文本基于第二版、勘误表、第一修正案和第二修正案，及下列文件。FDIS
CISPR/G/112/FDIS
CISPR/G/121/FDIS
表决报告
CISPR/G/123/RVD
CISPR/G/124/RVD
有关表决通过该标准的所有信息可从上表所列的报告中得到。附录A、附录B和附录C是本标准的必要组成部分。附录 D和附录E仅供参考。

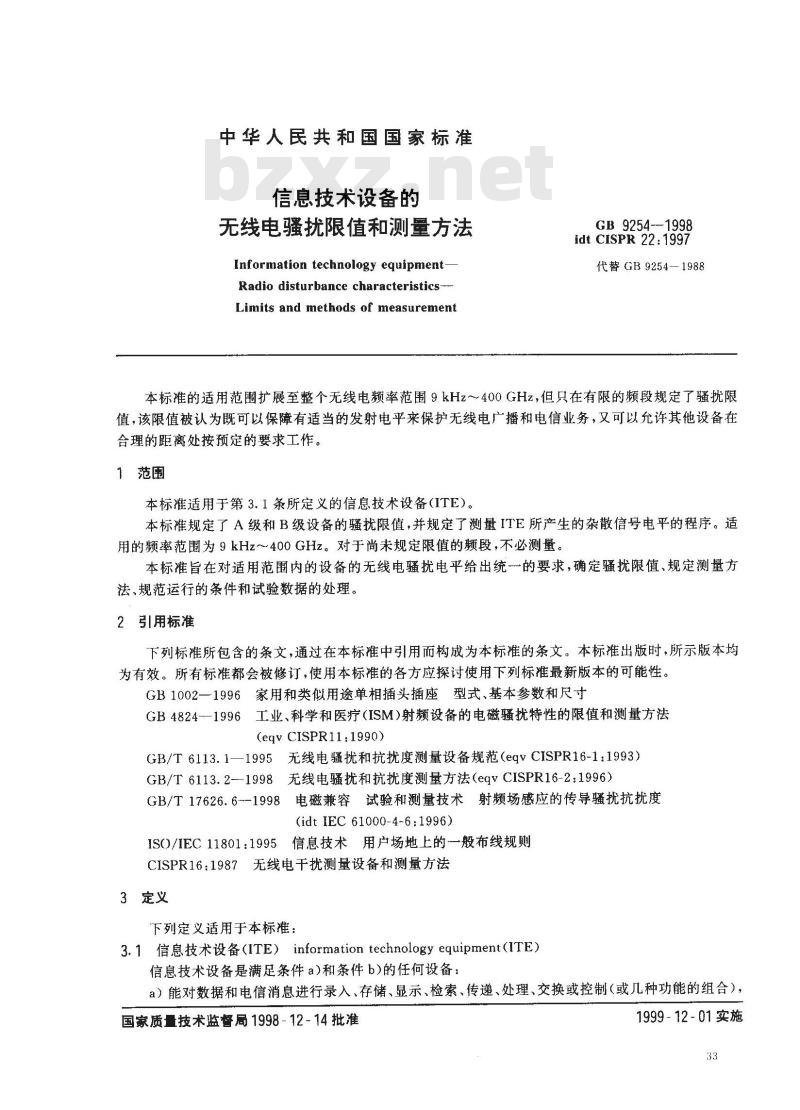

中华人民共和国国家标准
信息技术设备的
无线电骚扰限值和测量方法
Information technology equipmentRadio disturbance characteristics-Limits and methods of measurementGB 9254--1998
idt CISPR 22:1997
代替GB9254—1988
本标准的适用范围扩展至整个无线电频率范围9kHz～400GHz，但只在有限的频段规定了骚扰限值，该限值被认为既可以保障有适当的发射电平来保护无线电广播和电信业务，又可以允许其他设备在合理的距离处按预定的要求工作。1范围
本标准适用于第3.1条所定义的信息技术设备（ITE）。本标准规定了A级和B级设备的骚扰限值，并规定了测量ITE所产生的杂散信号电平的程序。适用的频率范围为9kHz～400GHz。对于尚未规定限值的频段，不必测量。本标准旨在对适用范围内的设备的无线电骚扰电平给出统一的要求，确定骚扰限值、规定测量方法、规范运行的条件和试验数据的处理。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB1002一1996家用和类似用途单相插头插座型式、基本参数和尺寸GB4824一1996工业、科学和医疗（ISM)射频设备的电磁骚扰特性的限值和测量方法(eqv CISPR11:1990)
GB/T6113.1—1995无线电骚扰和抗扰度测量设备规范（eqvCISPR16-1：1993）GB/T6113.2-1998无线电骚扰和抗扰度测量方法（eqvCISPR16-2：1996）GB/T17626.6--1998电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度(idt IEC 61000-4-6:1996)
IS0/IEC11801：1995信息技术用户场地上的一般布线规则CISPR161987无线电干扰测量设备和测量方法3定义
下列定义适用于本标准：
3.1 信息技术设备(ITE） information technology equipment(ITE)信息技术设备是满足条件a)和条件b)的任何设备：a）能对数据和电信消息进行录入、存储、显示、检索、传递、处理、交换或控制（或几种功能的组合），国家质量技术监督局1998-12-14批准1999-12-01实施

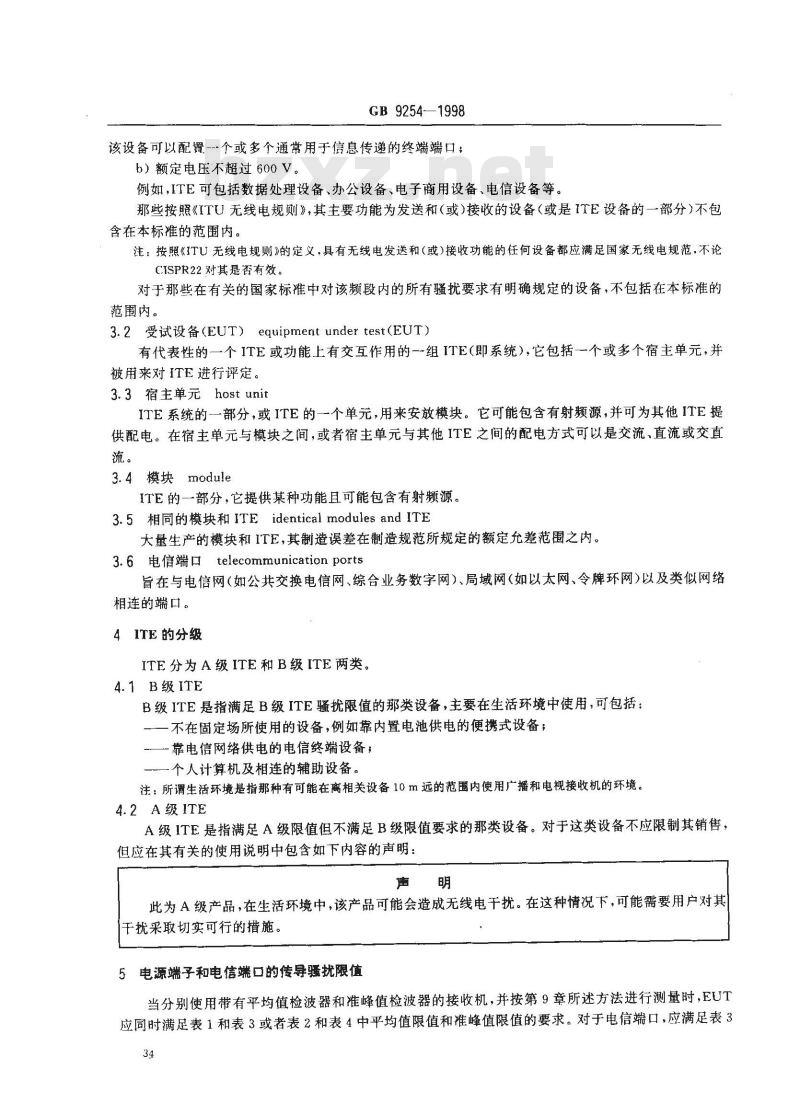

GB 9254—1998
该设备可以配置-个或多个通常用于信息传递的终端端口；b）额定电压不超过600V。
例如，ITE可包括数据处理设备、办公设备、电子商用设备、电信设备等。那些按照《ITU无线电规则》，其主要功能为发送和（或）接收的设备（或是ITE设备的一部分）不包含在本标准的范围内。
注：按照《ITU无线电规则》的定义，具有无线电发送和（或）接收功能的任何设备都应满足国家无线电规范，不论CISPR22对其是否有效。
对于那些在有关的国家标准中对该频段内的所有骚扰要求有明确规定的设备，不包括在本标准的范围内。
3.2 受试设备(EUT） equipment under test(EUT)有代表性的一个ITE或功能上有交互作用的一组ITE（即系统），它包括一个或多个宿主单元，并被用来对ITE进行评定。
3.3宿主单元host unit
ITE系统的-一部分，或ITE的一个单元，用来安放模块。它可能包含有射频源，并可为其他ITE提供配电。在宿主单元与模块之间，或者宿主单元与其他ITE之间的配电方式可以是交流、直流或交直流。
3.4模块module
ITE的一部分，它提供某种功能且可能包含有射频源。3.5相同的模块和ITEidentical modules and ITE大量生产的模块和ITE，其制造误差在制造规范所规定的额定允差范围之内。3.6电信端口telecommunication ports旨在与电信网（如公共交换电信网、综合业务数字网）、局域网（如以太网、令牌环网）以及类似网络相连的端口。
4ITE的分级
ITE分为A级ITE和B级ITE两类。
4.1B级ITE
B级ITE是指满足B级ITE骚扰限值的那类设备，主要在生活环境中使用，可包括：一不在固定场所使用的设备，例如靠内置电池供电的便携式设备；靠电信网络供电的电信终端设备，一个人计算机及相连的辅助设备。注：所谓生活环境是指那种有可能在离相关设备10m远的范圈内使用广播和电视接收机的环境。4.2A级ITE
A级ITE是指满足A级限值但不满足B级限值要求的那类设备。对于这类设备不应限制其销售，但应在其有关的使用说明中包含如下内容的声明声
此为A级产品，在生活环境中，该产品可能会造成无线电干扰。在这种情况下，可能需要用户对其干扰采取切实可行的措施。
5电源端子和电信端口的传导骚扰限值当分别使用带有平均值检波器和准峰值检波器的接收机，并按第9章所述方法进行测量时，EUT应同时满足表1和表3或者表2和表4中平均值限值和准峰值限值的要求。对于电信端口，应满足表334

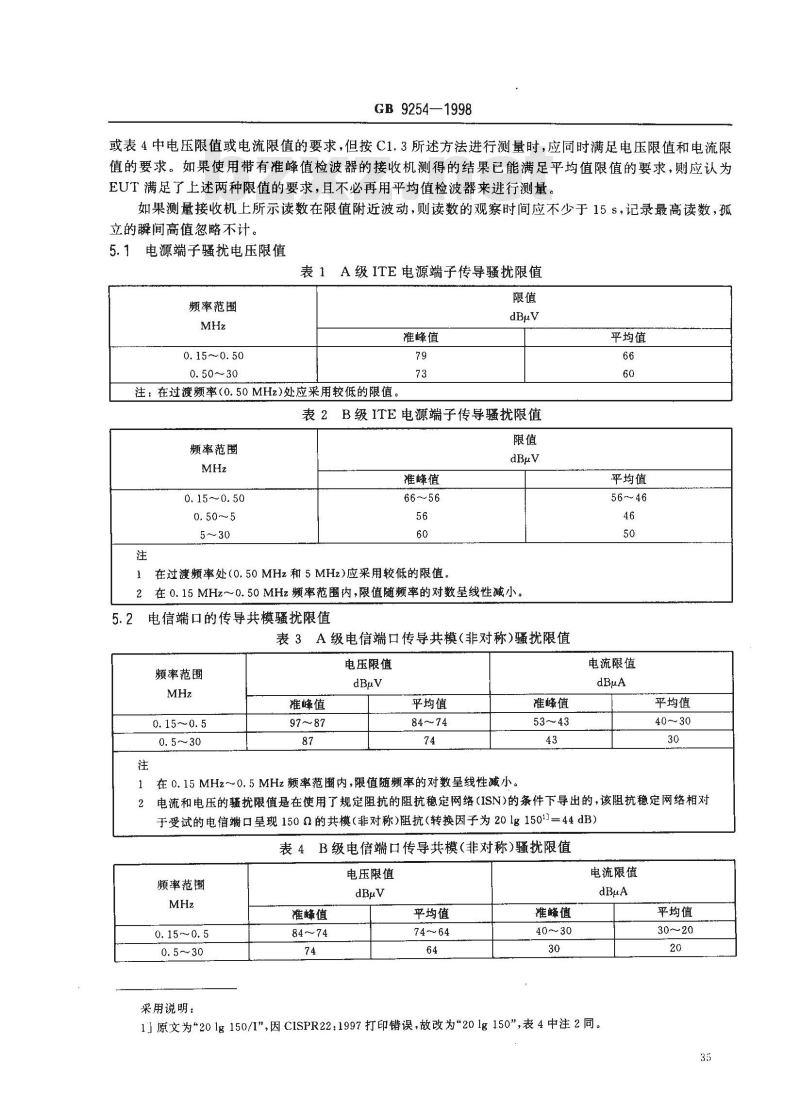

GB9254—1998
或表4中电压限值或电流限值的要求，但按C1.3所述方法进行测量时，应同时满足电压限值和电流限值的要求。如果使用带有准峰值检波器的接收机测得的结果已能满足平均值限值的要求，则应认为EUT满足了上述两种限值的要求，且不必再用平均值检波器来进行测量。如果测量接收机上所示读数在限值附近波动，则读数的观察时间应不少于15s，记录最高读数，孤立的瞬间高值忽略不计。
5.1电源端子骚扰电压限值
表1A级ITE电源端子传导骚扰限值频率范围
0.15～0.50
注：在过渡频率（0.50MHz)处应采用较低的限值。准峰值
平均值
表2B级ITE电源端子传导骚扰限值频率范围
0. 15～0. 50
准峰值
在过渡频率处(0.50MHz和5MHz)应采用较低的限值限值
平均值
2在0.15MHz～0.50MHz频率范围内，限值随频率的对数呈线性减小。5.2电信端口的传导共模疆扰限值表3A级电信端口传导共模（非对称)骚扰限值频率范围
准峰值
电压限值
平均值
准峰值
电流限值
平均值
在0.15MHz~0.5MHz频率范围内，限值随频率的对数呈线性减小，电流和电压的骚扰限值是在使用了规定阻抗的阻抗稳定网络（ISN)的条件下导出的，该阻抗稳定网络相对2
于受试的电信端口呈现150α的共模（非对称）阻抗（转换因子为20lg1501=44dB）表4B级电信端口传导共模(非对称)骚扰限值频率范围
准峰值
电压限值
平均值
准峰值
电流限值
平均值
30～20
采用说明：
1]】原文为201g150/1\，因CISPR22：1997打印错误，故改为*20Ig150\，表4中注2同。35
频率范围
准峰值
GB9254—1998
表4（完）
电压限值
平均值
1在0.15MHz～0.5MHz频率范围内，限值随频率的对数呈线性减小,准峰值
电流限值
平均值
电流和电压的骚扰限值是在使用了规定阻抗的阻抗稳定网络（ISN)条件下导出的，该阻抗稳定网络相对于2
受试的电信端呈现1500的共模（非对称模）阻抗（转换因子为20ig150=44dB)。3对于在该频段内具备有效谱密度的快速业务目前暂定允许在6MHz～30MHz频段内放宽限值10dB，但也仅限于通过电缆由有用信号转换成的共模骚扰。6辐射骚扰限值
当按照第10章的测量方法，在测量距离R处进行测量时，EUT应满足表5或表6的要求。如果测量接收机上所示读数在限值附近波动，则读数的观察时间应不少于15$，记录最高读数，孤立的瞬间高值忽略不计。
表5A级ITE在10m测量距离处的辐射骚扰限值频率范围
30～230
2301000
在过渡频率处(230MHz)应采用较低的限值。2当出现环境干扰时，可以采取附加措施。准峰值限值
dB(μV/m)
表6B级ITE在10m测量距离处的辐射骚扰限值频率范围
30~230
230～1000
在过渡频率处(230MHz)应采用较低的限值。当出现环境干扰时，可以采取附加措施，7对无线电扰限值的说明
7.1限值的含义
准峰值限值
dB(μV/m)
7.1.111本标准所规定的限值的含义应为：在统计基础上，大量生产的设备至少有80%符合限值的要求，置信度不小于80%。
7.2限值在系列产品进行合格试验中的应用7.2.1试验时，应按下述方法：
采用说明：
1J删去（ISPR22：1997的7.1.1条，7.1.2条相应变为7.1.1条。36
GB9254-1998
7.2.1.1采用第7.2.3条所规定的评估统计方法针对该类型设备的样本进行试验；7.2.1.2或者为方便起见，只对一台设备进行试验。7.2.2在生产过程中随时对设备随机抽样进行后续试验是必要的，特别是针对第7.2.1.2条所述的情况。
7.2.3应按下述方法来统计评估设备是否符合限值要求：试验应针对该类型的、样品数量不少于5且不大于12的样本进行，但假如由于实际条件的限制，不可能选择5个样品，则此时应以3个或4个样品为试验样本。按照下式判定合格性：r+ks.≤L
(rn )2
式中：至——样本中样品数量为n时测量值的算术平均值：，—单个样品的测量值；
L—相应的骚扰限值，
表-一从非中心T分布表中导出的系数。它意味着该类型的样品有80%在限值L以下、置信度为80%。值大小取决于样本空间n，表和n值由下表给出。n，，S,和L以对数方式给出：dBuVdB(uV/m）或dBpW。n
注：一般信息，见CISPR16第9章。7.2.4当对测量结果持有异议时，只有在按照第7.2.1.1条的规定采用统计评估方法对样品进行试验后，才能考虑是否禁止其销售和取消其“型式批准”。8般测量条件
试验场地应做到能区分来自EUT的骚扰和环境噪声。有关这方面的场地适用性，可通过测量环境噪声电平（EUT不工作）予以确定：应保证噪声电平至少比第5章和第6章所规定的限值低6dB。如果在某个频段，环境噪声电平比规定限值低不足6dB，那么可以采用第10.6条给出的方法检验EUT是否满足规定限值的要求。当环境噪声和源的骚扰两者之合成结果不超过规定的限值时，则不必要求环境噪声电平比规定限值低6dB。在这种情况下，可以认为源的发射满足规定限值的要求，而当环境噪声和源的骚扰两者之合成结果超过规定的限值时，则不能判定EUT未达到限值的要求，除非在超过限值所对应的每一个频率点上都能表明同时满足下述两个条件：a）环境噪声电平至少比源骚扰加上环境噪声电平低6dB；b）环境噪声电平至少比规定的限值低4.8dB。8.1EUT的配置
除非另有规定，EUT的配置、安装、布置和运行应与典型应用情况相一致。应将接口电缆、负载或装置与EUT中的每一种类型的接口端口中的至少一个端口相连。如果可能，应按设备实际应用中的典型情况端接每一根电缆。
如果存在同一类型的多个接口，依据预试验的结果，可能有必要对EUT添加互连电缆、负载或装置。添加电缆的数目会受限于：电缆增加的结果不会使预试验中相应于限值的余量有明显的降低（如2dB)。有关端口的配置和负载的选择，其理由应在试验报告中注明。采用说明：
1]CISPR 22:1997中为“10.4”,应改为\10.6”。37
GB 9254-—1998
互连电缆应符合具体设备要求中所规定的型号和长度。如果所规定的长度是可变的，则应选用会产生最大发射的长度。
如果在测试期间使用了屏蔽的或特殊的电缆以满足限值的要求，则应在使用说明书中注明建议使用这种电缆。
电缆的超长部分应在电缆的中心附近折叠后捆扎起来。折叠长度为30cm～40cm。如果由于电缆体积过大或不易弯曲，或由于在用户安装场所进行测试而无法这样做，则应在测试报告中准确地注明对电缆超长部分所做的安排。
如果设备有多个同类型的接口端口，则只要能证明添加电缆不会明显的影响测试结果，就可仅将一根电缆接到该类端口中的某一端口上。任何一组测试结果都必须附有关于电缆和设备方位的完整说明，以便使测试结果具有重现性。如果为了满足限值要求需要有特定的使用条件的，例如电缆长度、电缆类型、屏蔽和接地，则这些条件必须在提供给用户的说明书中注明。
对于通常带有多个模块（抽屉单元，插卡，底板等）的设备应按典型应用中的模块数目和组合情况进行试验。实际使用的附加的底板或插卡的数量应受限于：添加的线路板或扩充卡的数量不会使其相应限值的余量有明显的下降(如2dB)。选择模块的数量和类型的理由应在试验报告中注明。由数个独立单元组成的系统应按最小的、有代表性的配置来组合。试验配置中所包含单元的数量和组合通常应能代表典型系统所使用的那种配置。选择单元的理由应在试验报告中注明。最小的、有代表性的配置举例如下：对于个人计算机或计算机外围设备，最小配置由以下装置组成，作为整体来进行试验：a）个人计算机；
b）键盘；
c）视频显示单元；
d）两种不同类型（如并行、串行等）的现有I/)协议用的外接的外围设备；e）如果EUT有供特定装置（如鼠标器或游戏棒）用的专用端口，那么与该端口相连的装置应视为最小配置的一部分。
注：在某些系统中，a)、b)和(或)c)可能会组装在一个机箱内。但在任何情况下，a)、b)、c)鼠标器或游戏棒均不能替代d)。
对于销售终端，最小的系统配置由下列装置（适合于扩展用）组成，作为整体进行试验：a）有源处理器(抽屉单元)；
b）现金抽斗
c）键盘；
d）显示单元（供操作者和消费者用）；e）典型的外围设备（条形码扫描仪）；f）手持装置（条形码扫描仪）。在EUT里的每一个被评定的ITE中，应使每种类型的模块都有一个处于工作状态，而对于系统：EUT来说，EUT应包括系统配置中可能包含的每种类型的ITE各一个。对于那些分布范围广、既能成为系统组成部分（诸如数据处理终端或工作站，或私人支线电信交换站，等等）、又能自成分系统的设备单元，可以独立于宿主单元或系统单独进行试验。可以通过在试验场地上用一定长度的电缆和实际负载或在某一距离上放置远程网络通信模拟器来模拟分布式网络（如局域网），以保证它们不会影响被测电平。对具有每种类型的模块或ITE各个的那种EUT所作的评定结果，也能适用于具有多个那些类型的模块或ITE的那种配置情况。因为实践证明，来自相同模块或ITE（见3.5条）的骚扰通常是不叠加的。
GB 9254—1998
当EUT在功能上与其他ITE（包括其电源接口依赖于宿主单元的任何ITE)发生交互作用时，为了提供有代表性的工作条件，可以连接实际相接的ITE，也可以连接模拟器（只要该模拟器的影响可被隔离或识别）。如果ITE被设计成是其他ITE的一个宿主单元，则必须接上该ITE，以便使宿主单元能在正常条件下进行工作。
用来代替实际相连的ITE的任何模拟器应能正确地代表相连的ITE的电气特性，特别是射频信号和阻抗特性；在某些情况下，还应能代表其机械特性。如果遵循这一规定，单独的ITE的测量结果对于系统应用以及该ITE与其他类似的已测ITE（包括由不同制造方生产和试验的ITE）相组合的情况仍然有效。
对于为了增强各种宿主单元的功能而在市场上单独销售的印制线路板组件（PWBA），例如ISDN接口卡、中央处理单元、适配卡等应至少在一个由该PWBA制造商所选择的、适宜的、有代表性的宿主单元内对其进行试验，以保证其安装于大多数通用的宿主单元中的一致性。试验用的宿主单元应为典型的合格的产品样品。对于想作为B级应用的PWBA，不得将其放在A级的宿主单元中进行试验。PWBA的随附文件应包括有关供PWBA进行试验和检验安装用的宿主单元的内容，以及有关能够使用户识别安装此PWBA后的宿主单元可以满足的级别（A级或B级）的信息。8.1.1最大发射配置的确定
应在预试验中寻找相对于限值的最大骚扰的频率。此时，EUT处于典型的工作状态，电缆按常规摆放，试验按典型的系统配置。应通过考查几个有针对性的频率上的骚扰，鉴别出最高的骚扰频率，以确保所找到的频率为可能的最大骚扰频率，并确认此时相关的电缆、EUT的配置及其工作状态。预试验时，按图4～图14进行布置，EUT与外围设备之间的距离应符合图中的规定。最终测量应分别按第9章的传导骚扰电压测量方法和第10章的辐射骚扰场强测量方法进行。8.1.2EUT与接地平板的布置
EUT相对于接地平板的情形应与实际应用的情况相符合：落地式设备应放在接地平板上，或放在靠近接地平板的绝缘地板（如木制地板）上，便携式设备应放在非金属桌子上。电源线和信号线相对于接地平板的走线应等效于实际应用的情况。接地平板可以是金属的。注：第9.3条和第10.3.4条分别给出了传导骚扰测量和辐射骚扰测量时特定的接地平板的要求。这些要求体现在图4～图14特定的试验布置之中。8.2EUT的工作状态
EUT应按设计要求在额定（标称）工作电压和典型的负载条件（机械性能或电性能）下运行。只要可能，应使用实际负载；如果使用模拟负载，该模拟负载应能在射频和功能特性方面代表实际的负载。运行设备的试验程序或其他方法应确保系统的各个组成部分运行，以便能够检测到系统的所有骚扰。例如，计算机系统中的磁带或磁盘驱动器应进入读一写一擦序列；存储器的各个部分均应被访问，机械部分均应动作，视频显示单元应处于第8.2.1条所要求的工作状态。8.2.1视频显示单元的工作状态
如果EUT包含有视频显示单元或监视器，应按以下原则设置工作状态：将对比度控制旋钮调节至最大位置；将亮度控制旋钮调至最大位置，或放置在光栅刚好消失，但尚未达到最大亮度的位置上；对于彩色监视器，用黑底白字代替所有彩色图案；一如果正显、反显是可变的,则选择较差的一种；设置字符的尺寸和每行的字符数，使其为典型应用中每屏显示最多的字符；-对于具有图形显示能力的监视器，应显示满屏“H”的滚动图案；对于只具有文本显示能力的监视器，应显示随机字符组成的图案。如果上述两种情况均不适用，那么应选择一种典型的显示状态。当满足上述条件时，EUT应工作在使其产生最大发射的工作状态下。39
8.2.2传真机的工作状态
GB 9254—1998
应在空闲状态发送和接收的工作方式下对传真机进行测试。传真时，应使用符合ITU-T规定的传真接收机试验图，EUT应处于最清晰的图像方式。注：为了能够测得传真机所有潜在的骚扰，可能有必要使试验图重复多次。8.2.3电话机的工作状态
对于具有用数字信号传送声音信息能力的电话机，应在如下工作状态下进行试验：电话机处于空闲状态传送和接收，按ITU-T规定的电话测量术，接收条件为标准讲话内容。9电源端子和电信端口的传导骚扰测量方法应使用第9.1条中所述的带有准峰值和平均值检波器的接收机进行测量。两种检波器可以包含在单一的接收机中。测量时，交替使用准峰值检波器和平均值检波器。注：建议传导测在屏蔽室内进行。为了节省时间，可以用峰值测量接收机替代准峰值和平均值测量接收机。但在出现争议的情况下，当按准峰值限值测量时，要用准峰值测量接收机，当按平均值限值测量时，要用平均值接收机（见附录B)。
9.1测量接收机
带有准峰值检波器的测量接收机应符合GB/T6113.1-1995第4章的要求，带有平均值检波器的测量接收机应符合GB/T6113.1—1995第6章的要求，并且具有GB/T6113.1-1995第6章所要求的6dB带宽。带有峰值检波器的接收机应符合GB/T6113.1一1995第5章的要求，并具有GB/T6113.1-1995第5章所要求的6dB带宽。9.2人工电源网络(AMN）
为了能在电源馈线两端的端子电压的测量点上提供规定的高频阻抗，并把被测电路和电网上的背景噪声隔离开来，需要使用AMN。应使用GB/T6113.1—1995第二篇第10.3条规定的50Q/50μH人工电源网络。将EUT和人工电源网络相连。EUT的摆放应使其边框与人工电源网络相邻表面之间的距离为0.8m。
制造方提供的电源软线，一般应为1m长。如果超过1m，则应将其超长部分来回折叠，折叠长度不超过0.4m。
如果制造方在安装说明书中对电源电缆另有规定，则应使用该类型长度为1m的电源电缆连接EUT和人工电源网络。
按制造方说明书中的规定布置EUT，并按规定连接上所需的电缆。在相线与参考地线之间和中线与参考地线之间测量传导骚扰。两种测量结果均不得超过相应的限值。
安全所需的接地线应接到人工电源网络的参考地上，除制造方提供接地线或另有规定外，该接地线应为1m长；其走线应平行于电源线，二者间隔不超过0.1m。由制造方规定或提供的、需接到与安全地连接同一端子的其他接地线（例如EMC所需的接地线）也应-并连接到人工电源网络的参考地上。从本地广播设施耦合过来的传导环境噪声可能会使得在某些频率上无法进行测量。此时，可在人工电源网络和供电电源之间插入一个合适的附加的射频滤波器，或在屏蔽室内完成测量。构成该滤波器的元件应封闭在一个金属网罩里。该金属网罩直接连到测量系统的参考地上。接上附加射频滤波器后，人工电源网络的阻抗在测量频率上仍应满足要求。如果EUT是一组带有一个或多个宿主单元的ITE，而且每个ITE都有各自的电源线，则AMN的连接点应根据下列规则确定：
GB9254—1998
a）端接到标准电源插座上的每根电源线（见GB1002)都应分别测试。b）制造方未指定要通过一个宿主单元进行连接的电源线或端子均应分别测试。c）制造方指定要通过--个宿主单元或其他电源供电设备进行连接的电源线或现场接线端子应按规定连接。该宿主单元或其他电源供电设备的端子或电源线则要接到人工电源网络并进行测试。d）当规定有其他特殊的连接时，制造方应提供用于这一测试的必要的连接附件。e）当测试带有多个电源线的设备时，不测的那些电源线可以连接到具有多个插座的电源板上，然后再连接到另外的人工电源网络（AMN)上。9.3接地平板
台式EUT应放在离大小为2m×2m的垂直参考接地平板0.4m远处，并应与其他不属于该EUT组成部分的任何金属面或接地平板保持0.8m的距离。如果测量在屏蔽室内进行，则上述0.4m距离可以是距屏蔽室任侧壁的距离。如果测量在开阔场上进行,则0.4m的距离是指距水平金属接地平板的距离。
落地式的EUT应被放在一一块水平金属接地板上。接触的各点应和正常使用情况相一致，但不得与接地平板形成金属接触，参考接地平板应至少比EUT的边框大0.5m，且其最小尺寸为2m×2m。应用一尽可能短的导电体将AMN和阻抗稳定网络（ISN)的参考接地点连接到参考接地平板上。9.4EUT的布置
按第8章的要求配置并运行EUT，分别按图4～图9中相应于台式设备、落地式设备与落地式和台式组合型的设备的布置要求布置EUT。图13和图14给出了使用架空电缆线的落地式设备的布置图。台式EUT应放置在非金属桌面上，桌子的高度为0.8m，其下有一一块水平金属接地平板（见第9.3条）。台式EUT离垂直接地平板40cm，该垂直接地平板与水平接地平板相连（见图4～图6），或者离水平接地平板40cm（见图7）。如果EUT按后者进行布置（在水平接地平板之上40cm），那么应在试验报告中注明。
被设计成台式或落地式的两用设备应按台式设备的配置来进行试验，除非典型安装为地面放置，且采用那种配置时。
那种设计在墙壁上使用的设备应按台式设备进行试验。设备的朝向应与正常工作时的情况相一致（即正常安装位置）。
通过电源线，将电源端口与AMN相连。通过信号电缆，将电信端口与ISN相连。9.5电信端口的骚扰测量
本试验的目的是测量从EUT电信端口发射出来的共模骚扰。有用信号可能会构成共模骚扰。在接，门工艺的设计阶段，如果对附录E中提及的因素给予适当的考虑，那么就可控制由有用信号产生的骚扰。
9.5.1合格试验方法
9.5.1.1方法-
使用具有-一定纵向转换损耗（LCL)的ISN在电信端口进行测量，LCL.的规定见第9.5.2条中的c)1)。
制造商应表明，当使用提供给用户的产品说明书中指定的电缆时，该设备不超过表3或表4中适用的限值
对于欲用3类电缆和5类电缆（见ISO/IEC11801)连接的端口，当发生争议时，第9.5.1.2条给出的合格试验方法优先。
采用说明：
1CISPR22:1997中如果测量在开阔场或屏蔽室内进行”改为\如果测量在开阔场上进行”。41
9.5.1.2方法
GB9254—1998
对于欲用3类电缆连接的设备端口，使用ISN来进行测量，该ISN具有第9.5.2条中c)2）所规定的 LCL。
对于欲用5类电缆连接的设备端口，使用ISN来进行测量，该ISN具有第9.5.2条中c)3)所规定的 LCL。
9.5.2阻抗稳定网络（ISN）
按照第9.2条，EUT的电源电压应通过电源端口扰电压测量时用的AMN来提供对于带有非屏蔽平衡对线的电信端口，应用电缆将电信端口和ISN连接起来进行试验，以评估该电信端口的共模（非对称模）骚扰电流或疆扰电压，因此在测试过程中，应对从电信端口看过去的ISN共模终端阻抗作出规定。ISN应不影响EUT的正常工作，并能插入在连接于EUT与辅助（或相关)的设备（AE)或负载之间的信号电缆上，后者是EUT运行时所必需的。目前，还不可能规定种通用的ISN，原因是ISN的构造依赖于受试电信端口的配置。针对屏蔽和非平衡电缆在规定了合适的ISN后，才可以使用ISN，否则只允许使用电缆与AE或模拟器直接连接。应测量实际负载的共模阻抗，并应在报告中注明。无论如何,EUT都应满足表3或表4中相应的限值要求。
当使用电流探头进行试验时，测试在不断开受试电缆的情况下就能进行。电流探头必须具有平坦频率响应，无谐振且能够在不饱和的条件下工作，该饱和效应是由初级线圈工作电流产生的。当使用电流探头时，电流探头在电缆上的位置距ISN应不超过0.1m，电流探头的插人阻抗最大不得超过1Q（参见GB/T6113.1-1995第11.1条）。ISN应具有下列特性：
a）在0.15MHz～30MHz频率范围内，共模终端阻抗1500士20Q，相角0°士20°。b）ISN应能提供足够的隔离，以隔离那些来自与受试电信端口相连的AE或负载的骚扰，对源于AE的共模电流或电压骚扰，ISN的衰减应做到：在测量接收机的输人端测得的骚扰电平应比相应的限值至少低10dB。
推荐的隔离度为：
·在150kHz～1.5MHz频率范围，>（35dB～55dB），隔离度随频率的对数呈线性上升。·在1.5MHz～30MHz频率范围，>55dB注：隔离，即去除源于AE，继而出现在与ISN相连的EUT端口上的共模骚扰的耦合。c）1)合格试验方法一中使用的ISN纵向转换损耗（LCL)应为：
●在150kHz～1.5MHz频率范围：80dB±3dB·在1.5MHz～30MHz频率范围：（80dB～55dB)士3dB，该值随频率的对数呈线性下降。c）2)合格试验方法二中用3类电缆连接的端口所用的ISN纵向转换损耗(LCL)应为：
·在150kHz～1.5MHz频率范围：50dB士3dB·在1.5MHz～30MHz频率范围：（50dB～25dB）±3dB该值随频率的对数呈线性下降。c）3)合格试验方法二中用5类电缆连接的端口所用的ISN纵向损耗应为：www.bzxz.net
·在150kHz~15MHz频率范围：60dB±3dB·在1.5MHz～30MHz频率范围：（60dB～35dB)土3dB，该值随频率的对数呈线性下降。注
1上述c)2)和c)3)中1.CL的频率特性基本反映了安装在典型环境中的有代表性的电信网络的LCL特性。该特性仍在研究之中，以期得到进一步改善。42
