中华人民共和国国家标准
磁性氧化物或铁粉制成的轴向引线磷芯Axial lead core made of magnetleaxides or iron powder
本标准等同采用IEC701(1081)*磁性氧化物或铁粉制成的轴向引线磁芯”1主题内容与适用范围
GB/T12798-91
IEC701—1981
本标准规定了磁性氧化物或铁粉制成的轴向引线磁芯的尺寸、机械特性、及其测量方法和有关试验。
本标准规定的轴向引线磁芯主要用于通信和电子设备中的小型线绕电感器。2引用标准
GB5076具有两个轴引出端的圆柱体元件的尺寸测量GB9634磁性氧化物零件外形缺陷规范的指南SJ/Z9001.33基本环境试验规程第2部分各种试验试验U.引出端及整体安装体强度SJ/Z9001.31基本环境试验规程第2部分各种试验试验T.锡焊3定义
下述定义适用于本标准。
3.1轴向引线磁芯
有两端引线沿对称抽伸出呈一直线的圆柱体磁芯。注：轴向引线磁芯的结期列于附录A,4外形尺寸
轴间引线磁芯的外形尺寸如图1所示。见注
图1轴向引线磁芯尺」
注：磁芯两端面可用粘合剂涂覆，其厚度不得超过0.5mm。4.1磁芯直径
磁芯直径应为下列：
1. 6,2. 0,2. 5.3. 15,4. 0,5. 0,6. 3、8. 0 mm。国家技术监管局1991 -04-15批准1991-12-01实施
GB/T 12798—91

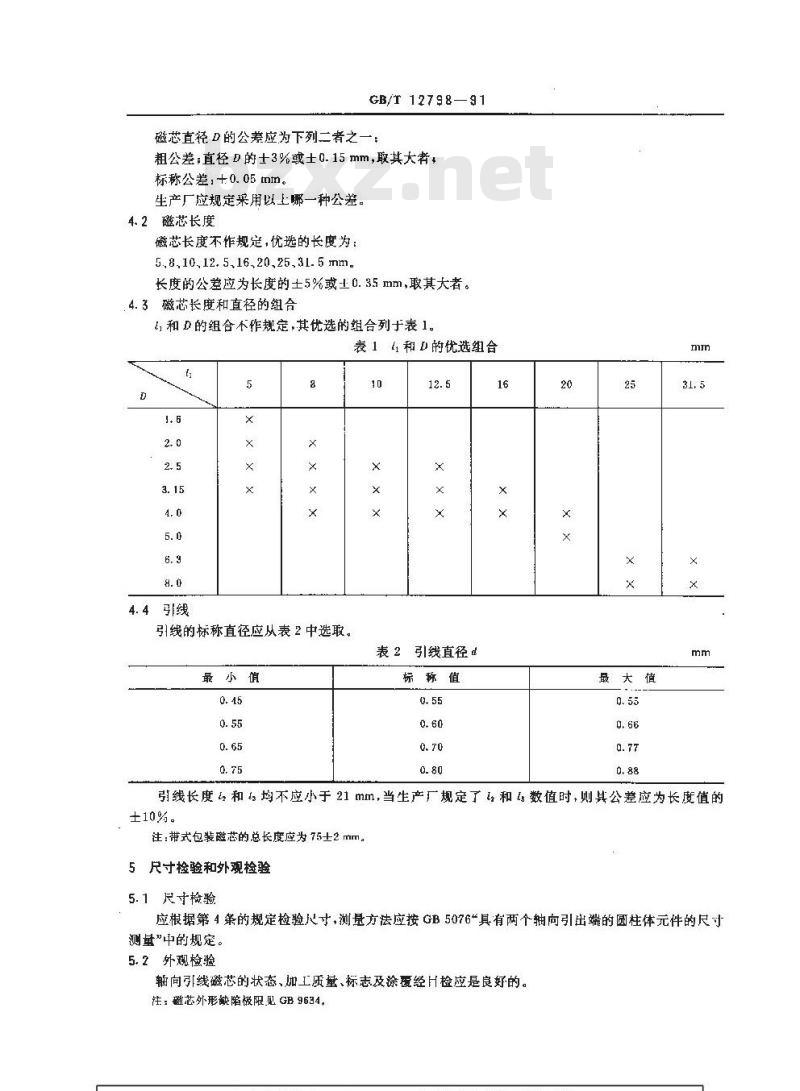

磁芯直径 D的公差应为下列二者之一：粗公差；直径D的士3%或士0.15mm，取其大者，标称公差,+0. 05 mm。
生产厂应规定采用以上哪一种公差。4.2磁芯长度
磁芯长度不作规定，优选的长度为：5.8,10,12.5,16,20.25.31.5mm.长度的公差应为长度的土5%或±0.35mm，取其大者。.4.3磁芯长度和直径的组合
1和D的组合不作规定，其优选的组合列于表 1.表 1 41 和 D 的优选组合
4.4引线
引线的标称直径应从表 2 中选取。最小俏
表 2引线直径d
标称值
最大值
引线长度4和4均不应小于21mm，当生产厂规定了1和数值时，则其公差应为长度值的±10%。
注:带式包装磁芯的总长度应为 75士2 mm。5尺寸检验和外观检验
5.1尺寸检验
应根据第4条的规定检验尺寸，测基方法应按GB5076\具有两个轴向引出端的圆柱体元件的尺寸测量”中的规定。
5.2外观检验
轴向引线磁芯的状态、加工质量、标志及涂覆经H检应是良好的。注：芯外形缺陷极限见 GB 9634。6机械试验

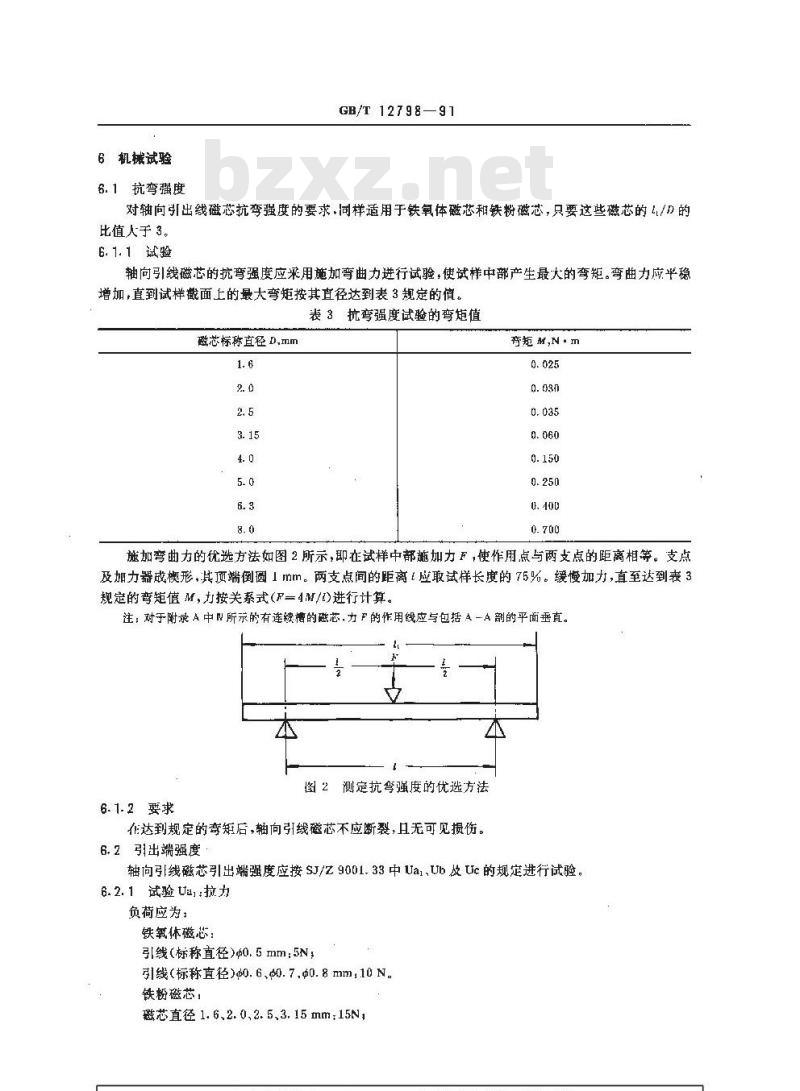

6.1抗弯强度
GB/T 12798—91
对轴向引出线磁芯抗弯强度的要求,同样适用于铁氧体磁芯和铁粉磁芯，只要这些磁芯的L,/D的比值人于3。
6. 1. 1 试验
轴向引线磁芯的抗弯强度应采用施加弯曲力进行试验，使试样中部产生最大的弯矩。弯曲力应平稳增加，直到试样截面上的最大弯矩按其直径达到表3规定的值。表3抗弯强度试验的弯矩值
磁芯标称直径D,mm
奇矩M,N·m
施加弯曲力的优选方法如图2所示，即在试样中部施加力F，使作用点与两支点的距离相等。支点及加力器或楔形，其顶端倒圆1mm。两支点间的距离应取试样长度的75%。缓慢加力，直至达到表3规定的弯矩值M,力按关系式(F=4M/)进行计算。注; 对于附录 A 中 N 所示的有连续糖的磁芯,力 F 的作用线应与包括 A -A 剖的平面垂直。文
6.12要求
图2测定抗弯强度的优选方法
作达到规定的弯短后，轴向引线磁芯不应断裂，且无可见损伤。6.2引出端强度
轴向引线磁芯引出端强度应按SJ/Z 9001.33中Uai,UbUc的规定进行试验。6.2.1试验Uai:拉力
负荷应为：
铁氧体磁芯：
引线（标称直径）@0.5mm：5N，引线(标称直径)0.6、.7.0.8 mm;10 N。铁粉磁芯：
磁芯直径 1. 6,2. 0,2. 5,3, 15 mm;15N,GB/T 12798—91

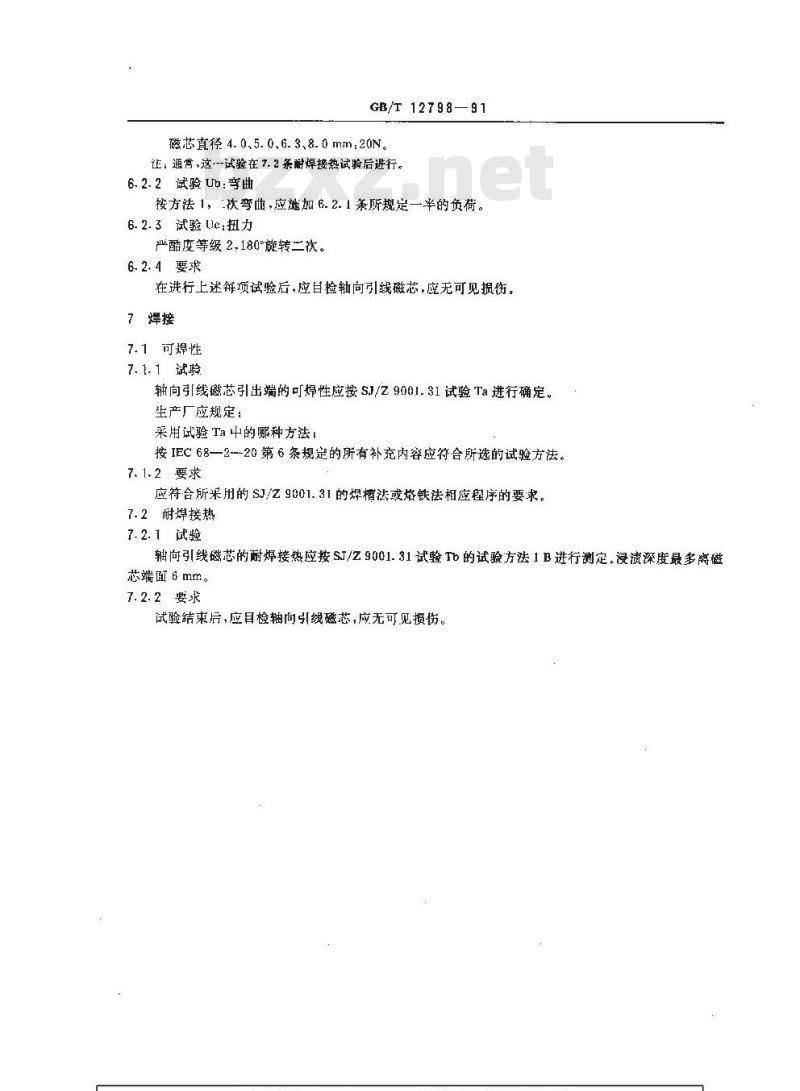

磁芯直径 4. 0.5. 0.6. 3、8. 0 mm:20N。证；通常,这--试验在 7. 2 条耐焊接热试验后进行。6.2.2试验 Ub:弯曲
按方法1，次弯曲，应施加6.2.1条所规定一半的负荷。6.2.3试验Uc：扭力
严酷度等级2,180°旋转二欲。
6.2.4要求
在进行上述每项试验后，应目检轴向引线磁芯，应无可见报伤。7焊接
7.1可焊性
7.1.1试验
轴向引线磁芯引出端的可焊性应按SJ/z9001.31试验Ta进行确定，生产厂应规定：
采用试验Ta中的哪种方法！
按IEC68—2--20第6条规定的所有补充内容应符合所选的试验方法。7.1.2要求
应符合所采用的SJ/Z9001.31的焊槽法或焰铁法相应程序的要求。7.2耐焊接热
7.2.1试验
轴向引线磁芯的耐焊接热应按ST/Z9001.31试验Tb的试验方法1B进行测定。浸溃深度最多离磁芯端面6mm。
7.2.2要求
试验结束后，应目检轴向引线磁芯，应无可见损伤A1总
轴向引线磁芯可分为下列两类：GB/T 12798—91

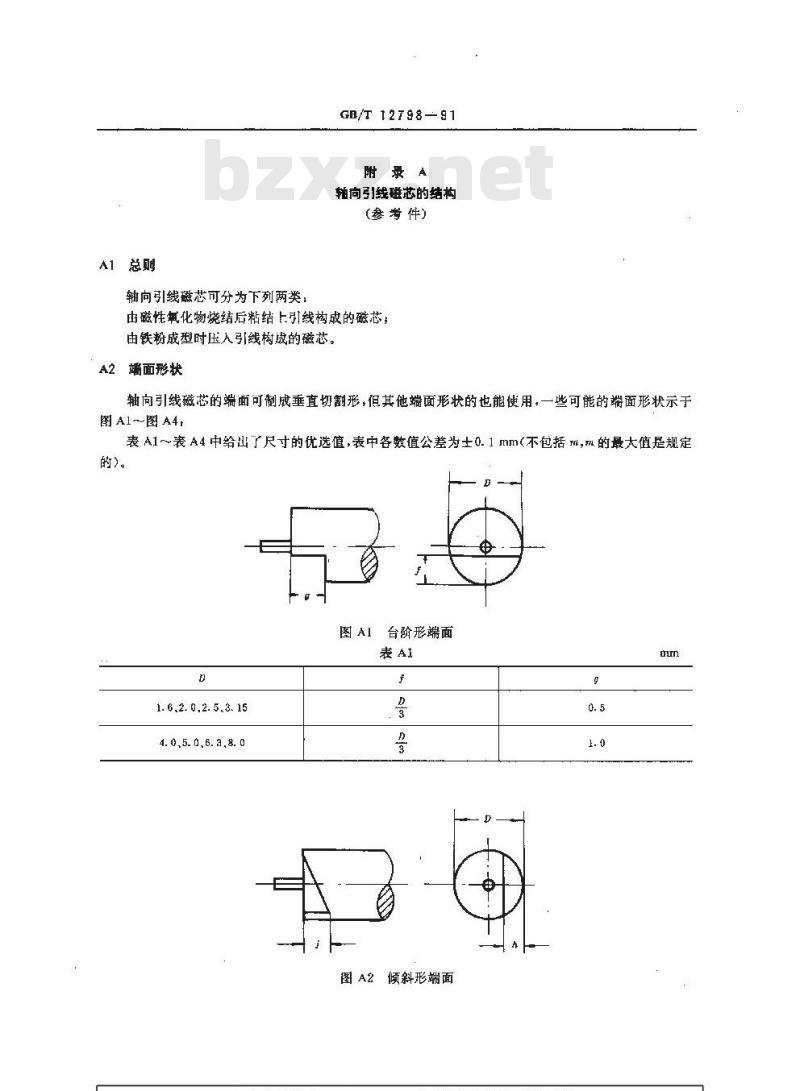

附录A
轴向引线磁芯的结构
(参考件）
由磁性氧化物烧结后粘结上引线构成的磁芯由铁粉成型时压入引线构成的磁芯。A2端面形状
轴向引线磁芯的端面可制成垂直切割形,俱其他端面形状的也能使用，一些可能的端面形状示于图Al～图A4t
表A1～表A4中给出了尺寸的优选值，表中各数值公差为士0.1mm(不包括m，㎡的最大值是规定的)。
图 AI台阶形端面
1. 6.2. 0,2. 5.3. 15
4. 0,5. 0,6. 3,8. 0
图A2倾斜形端面
1. 6,2. 0、2. 5、3. 15
4.0.5.0.6.3.8.0
1, 6,2. 0.,2. 5.3, 15
4. 0.5.0.6. 3.8. 0
注：【～的端而可相互偏置180°城
GB/T12798—91
削面A—A
图A3凹槽形端面免费标准下载网bzxz
创面A—A
带连续槽的双凹稽形端面
1. 6,2. 0、2. 5.3. 15
4.0,5.0.6.3、8.0
附加说明：
GB/T 12798-91
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部电子标准化研究所负责起草。a3
