【国家标准(GB)】 光纤光缆连接器 第2部分:F-SMA型光纤光缆连接器分规范

GB/T 12507.2—1997

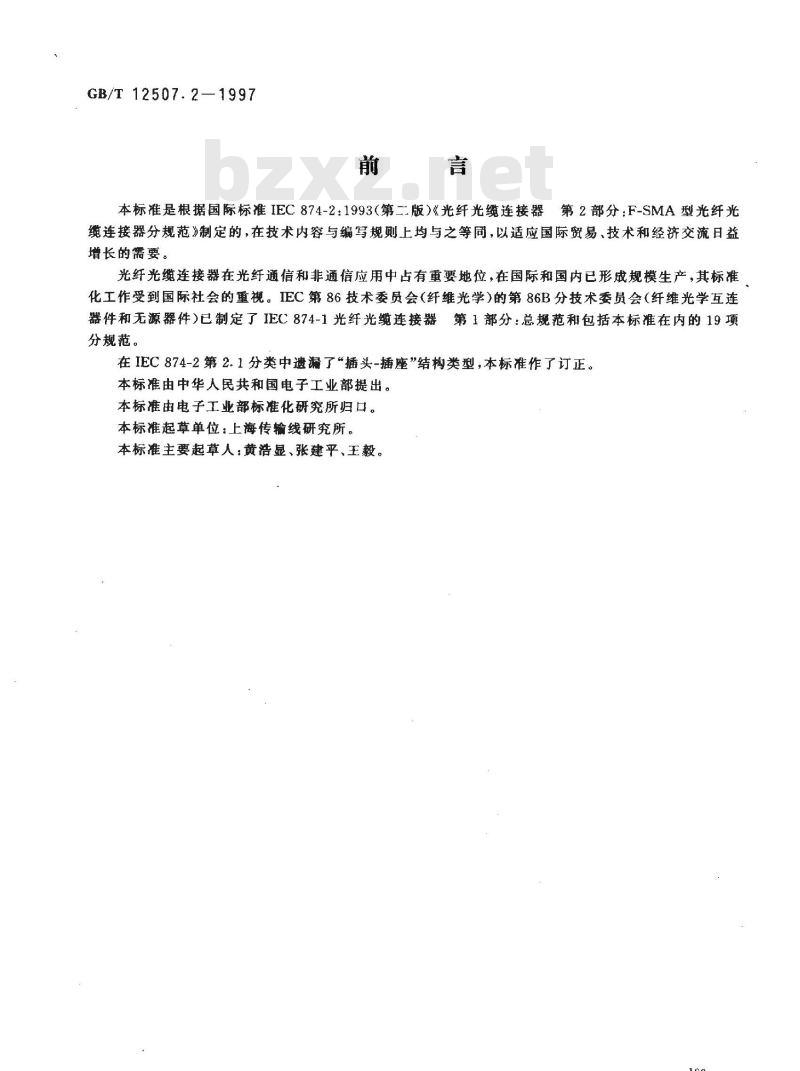

本标准是根据国际标准IEC874-2：1993（第二版）《光纤光缆连接器第2部分：F-SMA型光纤光缆连接器分规范》制定的，在技术内容与编写规则上均与之等同，以适应国际贸易、技术和经济交流日益增长的需要。
光纤光缆连接器在光纤通信和非通信应用中占有重要地位，在国际和国内已形成规模生产，其标准化工作受到国际社会的重视。IEC第86技术委员会（纤维光学）的第86B分技术委员会（纤维光学互连器件和无源器件）已制定了IEC874-1光纤光缆连接器第1部分：总规范和包括本标准在内的19项分规范。
在IEC874-2第2.1分类中遗漏了“插头-插座”结构类型，本标准作了订正。本标准由中华人民共和国电子工业部提出。本标准由电子工业部标准化研究所归口。本标准起草单位：上海传输线研究所。本标准主要起草人：黄浩显、张建平、王毅。109
GB/T12507.21997
IEC前言

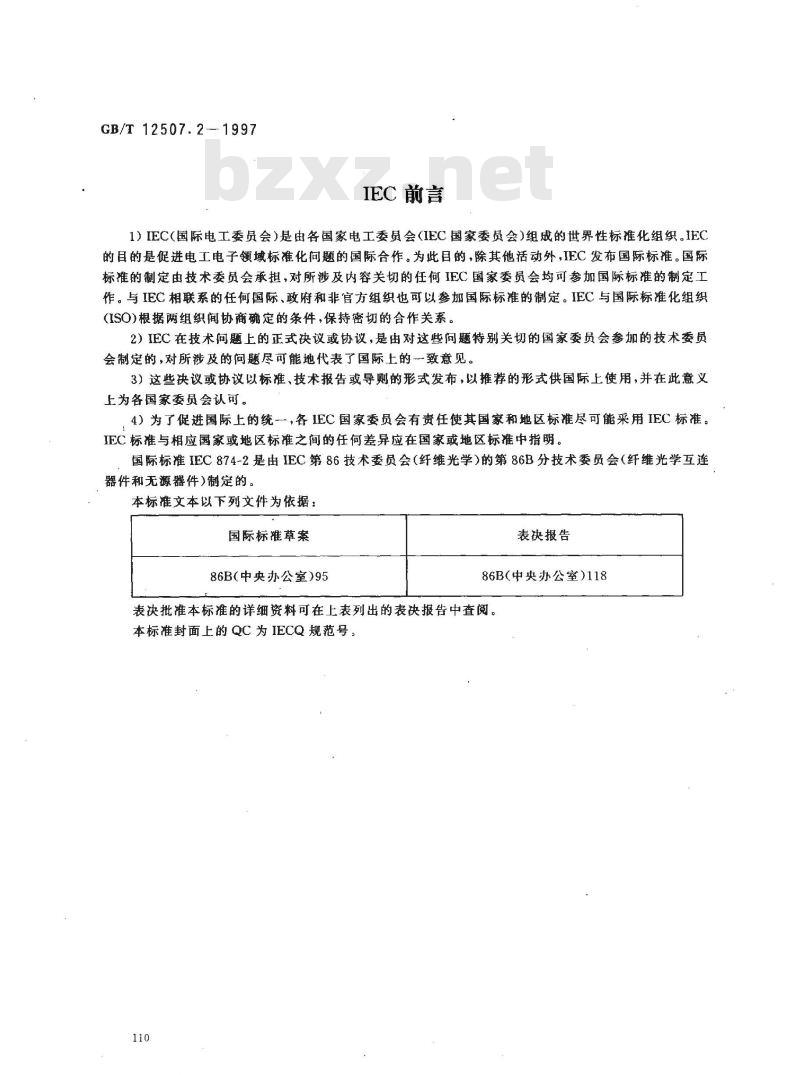

1）IEC（国际电工委员会）是由各国家电工委员会（IEC国家委员会）组成的世界性标准化组织。IEC的目的是促进电工电子领域标准化问题的国际合作。为此目的，除其他活动外，IEC发布国际标准。国际标准的制定由技术委员会承担，对所涉及内容关切的任何IEC国家委员会均可参加国际标准的制定工作。与IEC相联系的任何国际、政府和非官方组织也可以参加国际标准的制定。IEC与国际标准化组织（ISO）根据两组织间协商确定的条件，保持密切的合作关系，2）IEC在技术问题上的正式决议或协议，是由对这些问题特别关切的国家委员会参加的技术委员会制定的，对所涉及的问题尽可能地代表了国际上的一致意见。3）这些决议或协议以标准、技术报告或导则的形式发布，以推荐的形式供国际上使用，并在此意义上为各国家委员会认可。
4）为了促进国际上的统一，各IEC国家委员会有责任使其国家和地区标准尽可能采用IEC标准。IEC标准与相应国家或地区标准之间的任何差异应在国家或地区标准中指明。国际标准IEC874-2是由IEC第86技术委员会（纤维光学）的第86B分技术委员会（纤维光学互连器件和无源器件）制定的。
本标准文本以下列文件为依据：国际标准草案
86B(中央办公室）95
表决报告
86B（中央办公室)118
表决批准本标准的详细资料可在上表列出的表决报告中查阅。本标准封面上的QC为IECQ规范号：110
1总则
1.1范围

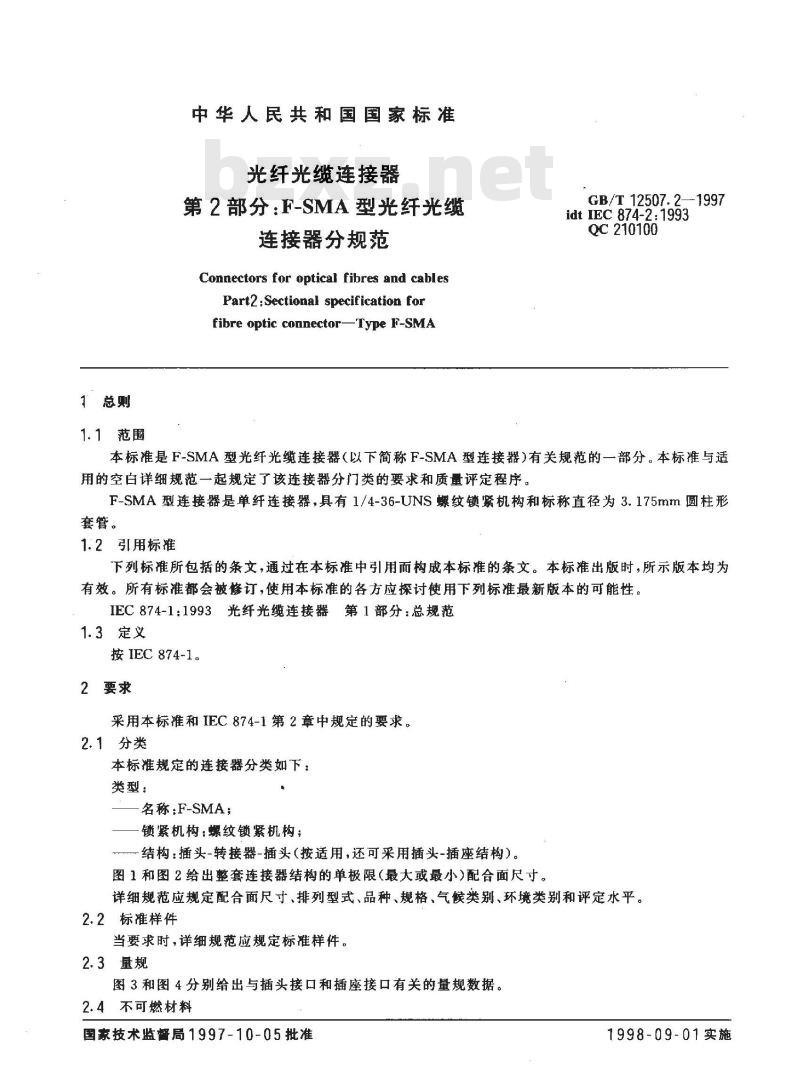

中华人民共和国国家标准
光纤光缆连接器
第2部分：F-SMA型光纤光缆
连接器分规范
Connectors for optical fibres and cablesPart2: Sectional specification forfibre optic connector-Type F-SMAGB/T 12507.2—1997
idt IEC 874-2:1993
QC 210100
本标准是F-SMA型光纤光缆连接器（以下简称F-SMA型连接器）有关规范的一部分。本标准与适用的空白详细规范一起规定了该连接器分门类的要求和质量评定程序。F-SMA型连接器是单纤连接器，具有1/4-36-UNS螺纹锁紧机构和标称直径为3.175mm圆柱形套管。
1.2引用标准
下列标准所包括的条文，通过在本标准中引用而构成本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。IEC874-1：1993光纤光缆连接器第1部分：总规范1.3定义
按IEC 874-1。
2要求
采用本标推和IEC874-1第2章中规定的要求。2.1分类
本标准规定的连接器分类如下：类型：
名称：F-SMA；
锁紧机构：螺纹锁紧机构；
结构：插头-转接器-插头（按适用，还可采用插头-插座结构）。图1和图2给出整套连接器结构的单极限（最大或最小）配合面尺寸。详细规范应规定配合面尺寸、排列型式、品种、规格、气候类别、环境类别和评定水平。2.2标准样件
当要求时，详细规范应规定标准样件。2.3量规
图3和图4分别给出与插头接口和插座接口有关的量规数据。2.4不可燃材料
国家技术监督局1997-10-05批准1998-09-01实施
GB/T 12507.2—1997
当要求时，详细规范应规定不可燃材料。x
图1中尺寸符号
机械参照平面
+0. 010 MB
1/4-36-UNS-2B
1、给出的为机械互配尺寸。对合适的尺寸最大值和(或)最小值要求参见有关详细规范。注
2尺寸系指端接的非对接式连接器。当设计为对接式时，只要鉴定批准通过详细规范规定必做的试验，尺寸 A可大于该最大值。
3插头须完全插进深度为9.812mm、孔径为3.1750mm的管形量规。4光纤光缆端接尺寸见详细规范。机械性能应符合详细规范中规定的要求。5为避免造成损伤，不允许有锐利的边缘。当采用弹性顶端或其他对中方法时，尺寸见详细规范。如果弹性套品种连接器与其他品种连接器一起使用，或用于插座中，应采用C形套简。8 凹槽或螺纹。

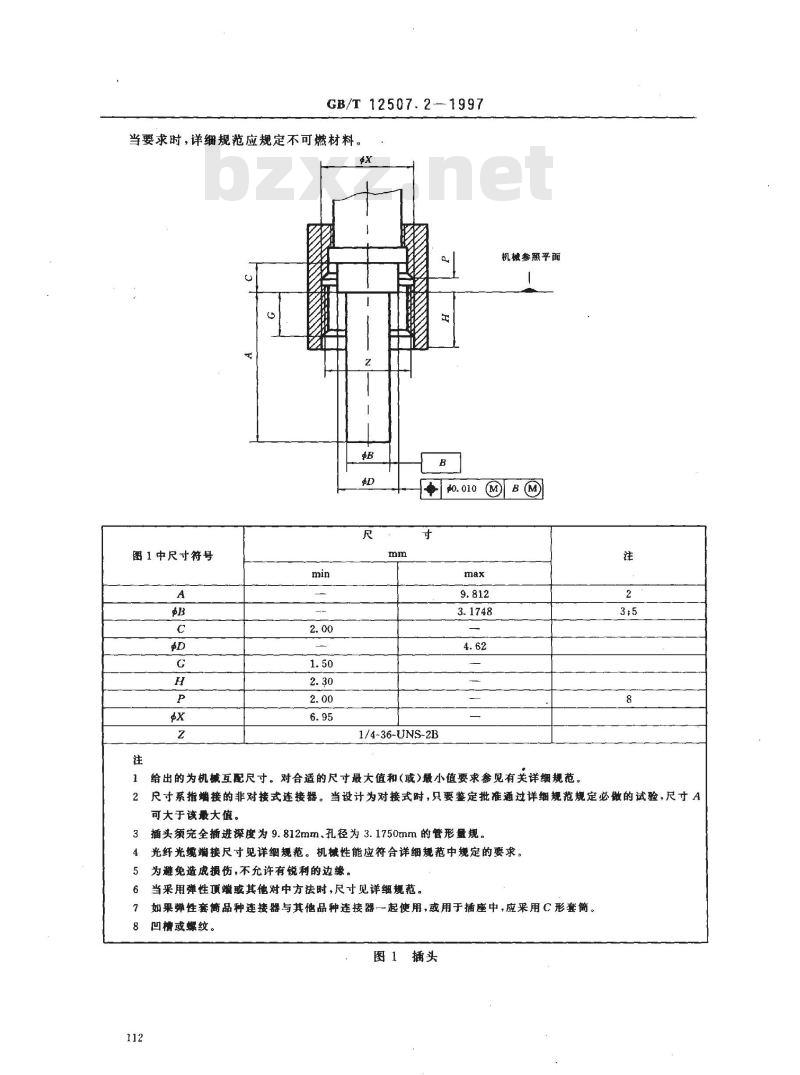

图１插头
凹陷部分间隙此内容来自标准下载网
供螺母进退
图2中尺寸符号
GB/T 12507.2--1997
do.010MBM
机械参照平面
1/4-36-UNS-2A
给出的是机械互配尺寸。对合适的尺寸最大值和（或)最小值要求见有关详细规范。2
为避免造成损伤，不允许有锐利的边缘。当采用收紧的弹性对中套简时，该尺寸可小些。尺寸见详细规范。注
转接器应能在9.813mm长度上插进直径为3.1748mm的插头量规。在转接器情况下，从每一端插入长度均应为 9.813mm。

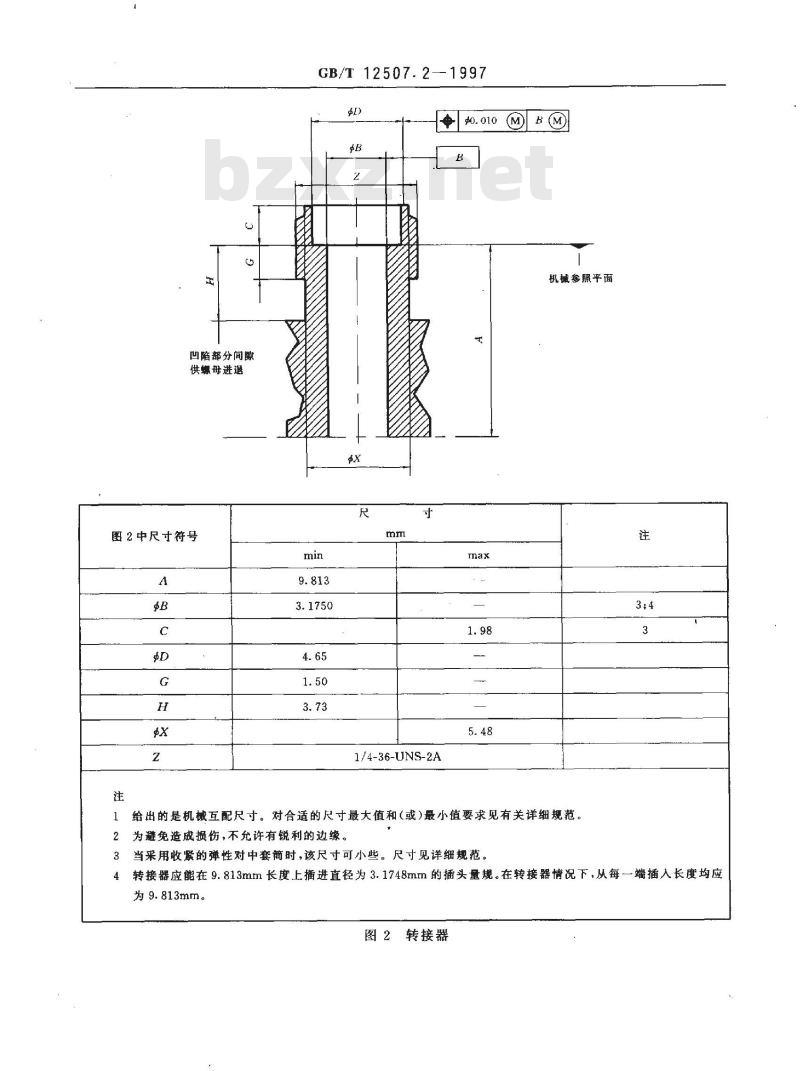

图2转接器
?0.50μmB
图3中尺寸符号
GB/T 12507.21997
插头接合面量规
@0.50μmB
图4中尺寸符号
图4插座接合面量规
机械参照平面
表面粗糙度
机械参照平面
表面粗糙度
3质量评定程序
GB/T 12507.2- 1997
应采用本标准和IEC874-1第3章规定的质量评定程序。3.1鉴定批准
3.1.1固定样本程序
当规定时，固定样本程序应符合IEC874-1中3.3.1。按固定样本程序鉴定时，空白详细规范应包括最少必做的试验一览表和性能要求。在详细规范中应规定全套必做的试验一览表和性能要求。一旦成功地完成这些试验，作为结构类似器件而提交的全部规格产品所代表的范围将获得鉴定批准。
3.1.1.1样本大小
按固定样本程序鉴定的样本大小应在详细规范中加以规定。其样品应是详细规范中规定的最小光纤芯径规格的整套连接器。
此外，还应提供下列样品
一与“0”组样品结构类似的被鉴定的每种插头规格，各取一个样品；一与“0\组样品结构类似的被鉴定的每种转接器规格，各取一个样品；一与“0”组样品结构类似的被鉴定的每种插座规格，各取一个样品。在完成“0”组试验后，其他各组样品应从“0”组样品中随机抽取。3.1.1.2样品制备
成套装配的样品应采用详细规范中规定的最小芯径的光纤进行端接，所有结构型式采用的光纤和（或）光缆类型及其长度应按详细规范的规定。3. 1. 1.3试验
试验应按规定的方法以给定的顺序进行。样品应满足详细规范的性能要求。附加规格样品（见3.1.1.1)均应按\0\组检验进行试验，并应符合详细规范的要求。3.1.2逐批和周期检验程序
当有规定时，逐批和周期检验程序应按IEC874-1中3.3.2进行。检验一经成功完成，作为结构类似器件而提交的全部规格的产品所代表的范围将获得鉴定批准。3.2质量一致性检验
3.2.1逐批检验
逐批检验的最少必做的试验一览表应在有关空白详细规范中作出规定。全套必做的试验一览表和性能要求应在详细规范中作出规定。3.2.2周期检验
周期检验最少必做的试验一览表应在有关空白详细规范中作出规定。全套必做的试验一览表和性能要求应在详细规范中加以规定。一旦成功地完成这些试验，作为结构类似器件而提交的全部规格产品所代表的范围将获得周期检验批准。
3.2.2.1样本大小
周期检验的样本大小应按详细规范中的规定。样品应是详细规范中规定的光纤最小芯径规格的整套连接器。
此外，还应提供下列样品：
一与“CO\或“DO”组样品结构类似的被检验的每种插头规格，各取一个样品；一与“CO\或“DO”组样品结构类似的被检验的每种转接器规格，各取一个样品；一一与“CO”或“DO”组样品结构类似的被检验的每种插座规格，各取一个样品。115
GB/T12507.2--1997
“Co”或\DO”组检验完成以后，其他组的样品应从“Co\组或“DO\组样品中随机抽取。3.2.2.2样品制备
成套装配的样品应采用详细规范中规定的最小纤芯的光纤进行端接。所有结构型式采用的光纤和（或）光缆的类型及其长度应按详细规范的规定。3.2.2.3试验
试验应按规定的方法以给定的顺序进行。样品应满足详细规范的性能要求。选取的附加规格样品（见3.2.2.1)应按\CO\或“D0\组的全部检验项目进行检验，并应符合详细规范的要求。
