【国家标准(GB)】 光纤光缆连接器 第1部分：总规范

GE/T12507.1—2000

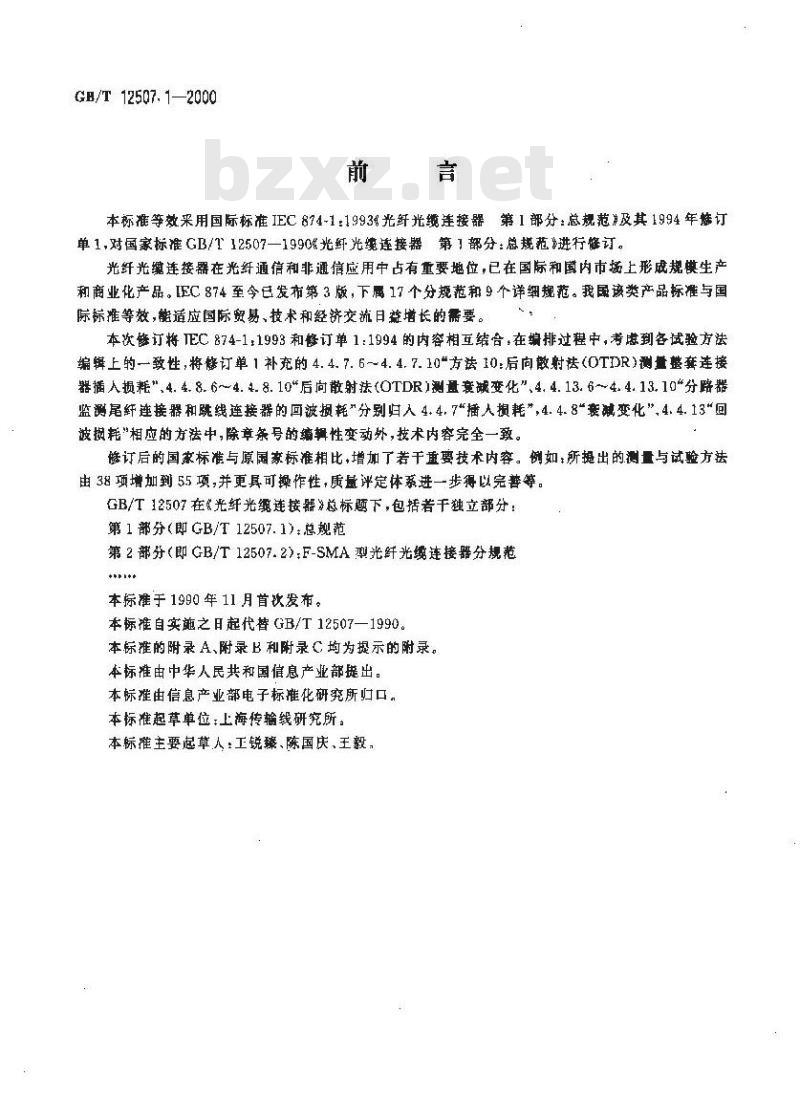

本标准等效采用国际标准IEC874-1:1993光纤光缆连接器第1部分：总规范及其1994年魅订单1，对国家标准GB/T12507一1990%光纤光续连接器第1部分：总规范进行修订。光纤光缆连接器在光纤通信和非通信应用中占有重要地位，已在国际和国内市场上形成规模生产和商业化产品。IEC 874至今已发布第3版，下属17个分规范和身个详细规范。我晟该类产品标准与国际标准等效，能适应国际贸易，技术和经济交流日益增长的需要。本次够订将TEC874-1：1993和修订单1:1994的内容相互结合，在编排过程中，考虑到各试验方法编辑上的一致性，将订单1补充的4.4.7.6～4.4.7.10\方法10:后向敏射祛(0TDR)测量整套连接器插人损耗”,4.4.8.6~4.4.8.10后向散射法(0TDR)测量毫减变化\,4.4.13.6~4.4. 13.10分路器监测尾纤连接器和既线连接器的回波损耗\分别归入4.4.7\插人损耗”4.4.8\衰减变化”4.4.13\回波损耗\相应的方法中,除章条号的缩辑性变动外，技术内容完全一致。修订后的国家标准与原国家标准相比，增加了若干重要技术内容。例如：所提出的测量与试验方法由38项增加到55项,并更具可操作性，质评定体系进一步得以完善等。GB/T12507在《光纤光连接器》总标题下，包括若干独立部分：第1部分（即GB/T12507.1）总规范第2部分（即GB/T12507.2):F-SMA塑光纤光连接器分规范+
本标准于1990 年 11月首次发布。本标准自实施之日起代替GB/T 12507—1990。本腺推的附录A、附录B和附录均为提示的附录。本标准由中华人民共和国信息产业部出。本标准由信息产业部电子标准化研究所归口本标准起草单位:上海传输线研究所本推主要起草人：工锐璨、陈国庆、王毅GB/T 12507.1—2000

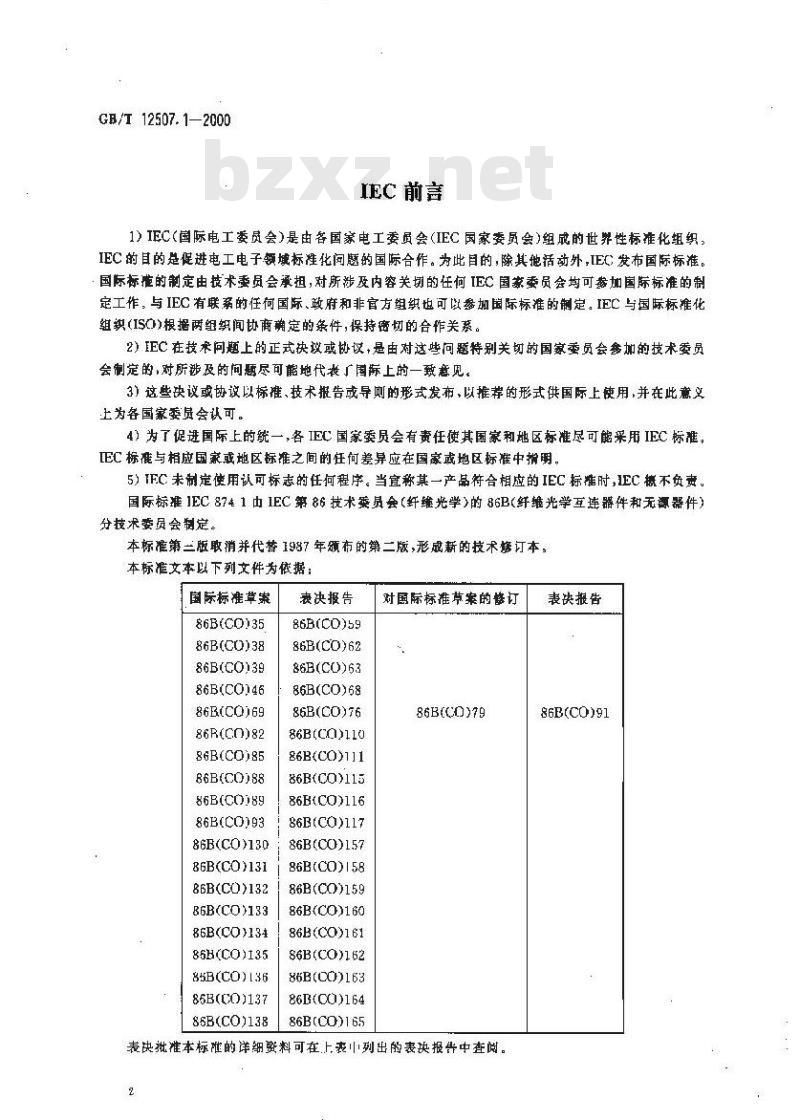

JEC前言
1）IEC（国际电工委员会）是由各国家电工委员会（IEC国家委员会）组成的世界性标准化组织，IEC的耳的是促进电工电子领域标准化问题的国际合作。为此目的，除其他活动外，IEC发布国际标准。国际标推的制定由技术垂员会承担，对所涉及内容关切的任何IEC国象委员会均可参加国际标准的制定工作，与IEC有联系的任何国际、政府和非官方组织也可以参加国际标准的制定。IEC与国际标准化组织（ISO)根据两组织间协商确定的条件，保持密切的合作关系。2）IEC在技术问题上的正式决议或协议，是由对这些问题特别关切的国家垂员会参加的技术委员会制定的，对所涉及的间瑟尽可能地代表了国际上的一致意见。3）这些决议或协议以标准、技术报告或导则的形式发布，以推荐的形式供国际上使用，并在此意义土为各国家委员会认可。
4）为了促进国际上的统一，各IEC国家委员会有责任使其国家和地区标准尽可能采用IEC标准。EC标准与相应国家或地区标准之间的任何差异应在国家或地区标准中捐明。5IFC未制定使用认可标志的任何程序。当宜称基一产品符合相应的IEC标准时,IEC概不负责。国际标准1EC8741由IEC第86技术委员会（纤维光学）的86B（纤维光学互连器件和无源器件）分技术委员会制定。
本标准第兰版取消并代替1987年颁布的第二版，形成新的技术燎订本，本标准文本以下列文件为依据：国际标准草案
86B(CO)35
86B(CO)38
86B(CO)39
86B(CO146
86B(CO)69
86R(CO)82
86B(CO)85
86B(CO)88
86B(CO89
表决报告
86B(CO)59
86B(CO)62
86B(CO)63
86B(CO)68
86B(CO)76
86B(CO)110
86B(CO)111
86B(CO)115
86B(CQ)116
86B(CO)117
86B(CO)93
：86B(CO)157
86B(CO)130
86B(CO)131
86B(CO)132
B6B(CO)133
86B(CO)134
86H(CO)135
85B(CO)136
86B(CO)137
85B(CO)138
86B(CO)158
86B(CO)159
86B(CO)160
86B(CO)161
86B(CO)162
86B(00)163
86B(CO)164
86B(C0)165
对国际标准节案的订
86BC0)79
表快批准本标难的详细资料可在上表列出的表决报告中查间。2
表快报告
86B(CO)91
GB/T 12507. 1—2000

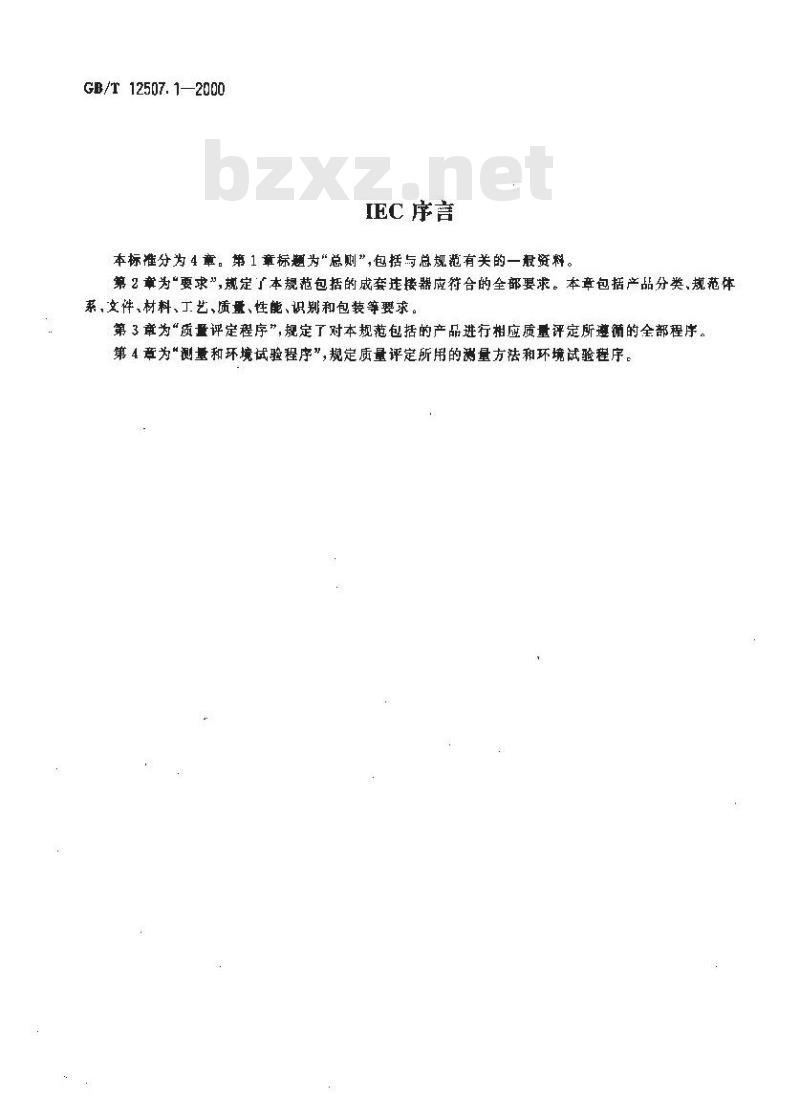

EC序言
本标准分为 4 章。第 1 章标题为“总则”,包括与总规范有关的一般资料。第2章为“要求”，规定了本规范包括的成套违接器应符合的全部要求。本章包括产品分类，规范体系，文件、材料、工艺、质量、性能、识别和包等要求。第3章为“质量评定程序”，规定了对本规范包括的产品进行相应质量评定所遵箱的全部程序。第4章为“测量和环境试验程序”，规定质量评定所用的渊量方法和环境试验程序。1总则

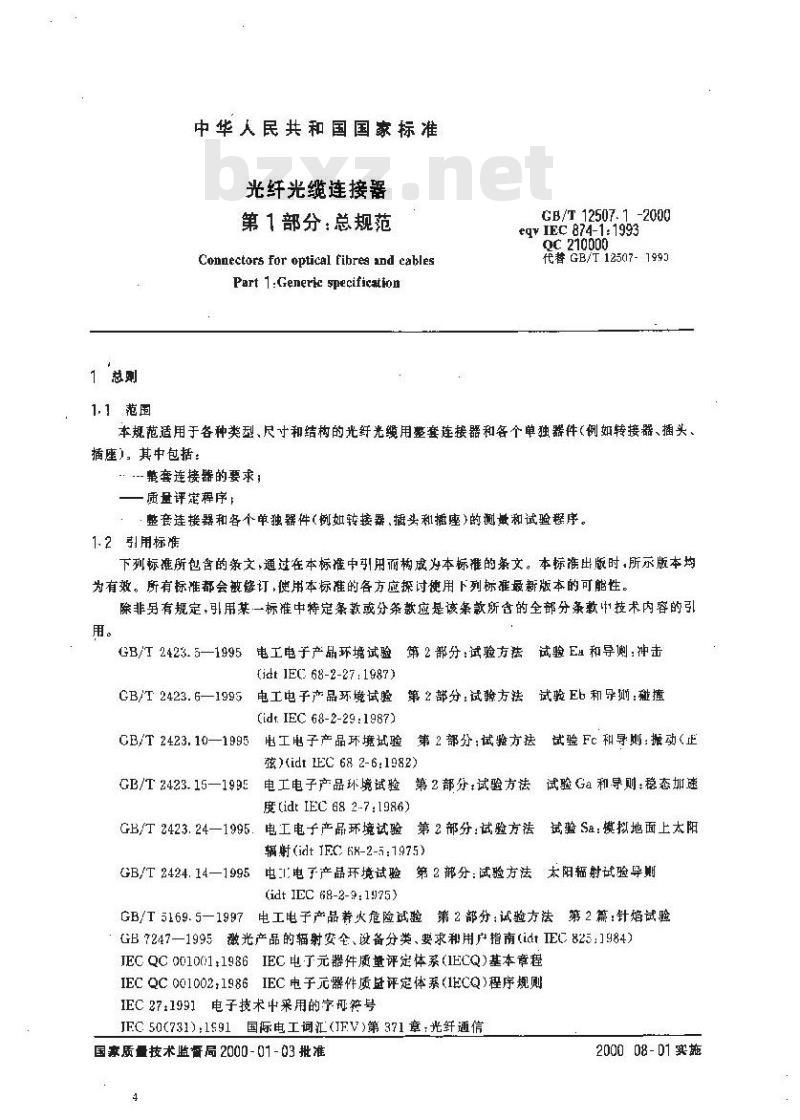

1.1范围
中华人民共和国国家标准
光纤光缆连接器
第1部分：总规范
Connectors for optical fibres nd cablesPart 1:Generic specificationGB/T 12507.1 -2000
eqvIEC874-1:1993
OC 210000
代替GB/T12507-1995
本规范适用于各种类型、尺寸和结构的光纤光缆用整套连接器和各个单独器件(例如转接器、插头、插座）：其中包括：
整套连接器的要求
一质量评定程序：
·整套连接器和各个单独器件(例如转接器、插头和插座)的测量和试验程序。1.2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的案文。本标出版时，所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。除非另有规定，引用某一标准中特定条款或分条款应是该条款所含的全部分条款中技术内容的引用。
GB/T2423.5—1995电工电子产品环境试验第2部分：试验方法试验E和导侧：冲击(idt IEC 68-2-27:1987)
电工电子产品环境试验第2部分：试验方法试验Eb和导则：碰撞GB/T 2423.6—1995
(idt IEC 68-2-29:1987)
CB/T2423.10—1995电工电子产品环境试验第2部分：试验方法弦)(idt IEC 68 2-6:1982)
试验Fc和导则：据动(正
试验Ga和导则·稳态加速
GB/T 2423.15—199E电工电子产品环境试验第2部分试验方法度(idtIEC682-7:1986)
GB/T2423.24—1995．电工电子产品环境试验第2部分：试验方法试验Sa：模拟地面上太阳辐射(idt IFC 68-2-5:1975)
5电二电子产晶环境试验第2部分：试验方法太阳轻射试验导则GB/T 2424.14—1995
(idt IEC 68-2-9:1975)
GB/T 5169. 5一1997 电工电子产品着火危险试验第 2 部分;试验方法 第 2 篇:针焰试验GB7247—1995徽光产品的辐射安全、设备分类、要求和用户指南（idtIEF825:1984)JECQC0010011986IEC电了元器件质单评定体系（IECQ）基本章程IECQC001002.1986IEC电子元器件质盘评定体系(1ECQ)程序规则IEC 27:1991电子技术中采用的字册符号JFC50(731)：1S91：国际电工词汇（JFV）第371章，光纤通信国豪质量技术监备局 2000-01-03 批准2000 08-D1 实施
G/T12507.1--2000

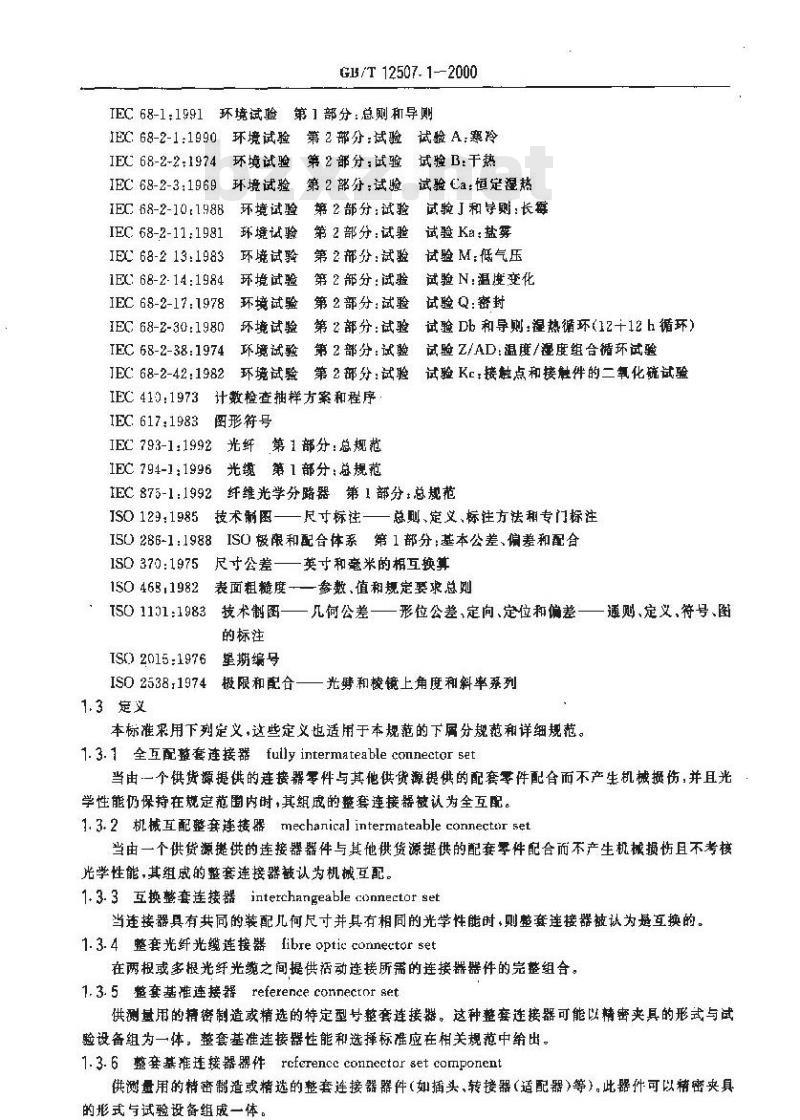

IEC 68-1:1991环境试验第1部分：总则和导则IEC 68-2-1:1990
环境试验第2部分：试验试验A，寒冷IEC 68-2-2:1974环境试验
IEC 68-2-3:1969
环境试验
IEC 68-2-10:1988环境试验
IEC 68-2-11:1981
IEC 68-2 13:1983
1EC: 68-2-14:1984
环境试验
环境试验
环境试验
IEC 68-2-17.1978
环境试验
IEC 68-2-30:1980
环境试验
IEC 68-2-38:1974
环境试验
JEC:68-2-42:1982环境试验
第 2部分：试验试验B:干热
第 2 部分;试验试验 Ca:恒定湿热第2部分;试验试验J和导则:长霉第 2部分：试验试验Ka：盐雾
第 2 郝分:试验 试验 M;低气压第 2 部分:试验试验 N:温度变化第2部分：试验
试验Q：密封
第2部分：试验试验Dh和导则：湿热循环（12十12h循环）第2部分：试验试验Z/AD：温班/湿度组合循环试验第2部分：试验试验Kc，接触点和接触件的二氧化疏试验IEC419:1973计数检查抽样方案和程序IEC617:1983图形符号
IEC793-1：1992光纤第1部分：总规范IEC 794-1:1996光缆第1部分：总规范IEC875-1:1992纤维光学分路器第1部分，总规范JSO 129:1985技术图——尺寸标注——总则、定义标往方法和专门标注ISU 极限和配合体系第 1部分;基本公差、偏差和配合IS0 286-1:1988
1SO 370:1975
尺寸公差一英寸和毫米的相互换算150 463.1982
表面粗髓度—一参数，值和规定要求总则，T501131:1983技术制图——几何公差—形位公差、定向、定位和偏差—通则、定义，符号图的标注
ISO2015:1976
星期编号
ISO 2538.1974
1.3定义
极限和配合——光劈和棱镜上角度和斜率系列本标准采用下列定义，这些定义也适用于本规范的下属分规范和详细规范。1.3.1全互配整套连接器fullyintermateableconnectorset当由一个供货源提供的连接器零件与其他供货源提供的配套零件配合而不产生机械损伤，并且光：学性能仍保持在巍定范围内时，其组成的整套连接器被认为全互配。1.3.2机械互配整套连接器mechanical intermateable connecttr set当由一个供贷源提供的连接器器件与其他供货源提供的配套季件配合而不产生机械损怖且不考核光学性能，其组成的整套连接器鼓认为机械互配。1.3.3互换整套连接器interchangeable connector set当违接器具有共同的装配儿何尺寸并其有相同的光学性能时，则整套连接器被认为悬互换的。1.3.4整套光纤光缆连接器fibxeopticconnector set在费根或多根光穿光缆之间提供适动接接所需的连接靠器件的完整组合。1.3.5整套基准连接器referenceconnecrorset供测量用的精密制造或精选的特定型号整套连接器。这种整套连接器可能以精密夹具的形式与试验设备组为一体，整套基准连接器性能和选择标准应在相关规范中给出。1.3.6整套基准连接器器件《rcferenccconnectorsetcomponent供测量用的精密制造或精选的整套连接器器件（如插头、转接器（适配器）等），此器件可以精密夹具的形式与试验设备组成一体。
GH/T 12507. 1—2000
1.3.7头-转接器-搏头结构plug-adaptor-plug configuration通过一只转接器插配的两只插头连接器，在插头连接器和转接器之间作机摄锁紧。整套连接器由两只插头和一只转接器蕴成。
1.3.8捕头-插座结构plug-socke1conliguralion整套连接由·只插头和一只插座组成。这两部分间包括机械锁凝机构和光学对中机构。1.3.9配合面寸meting face dimensions确定整套连接器器件之间插配的等部炸尺少。1.3.10机基准面mechanical reference plane光纤光燃连接器或造接器用转接器的机械基准面是一个垂直于光纤轴线并位于器件机械本件上的平面，它是器件所有机械掌件在光纤轴线方向上进行测置的蒸准。连接器和转接器的机械基准面在这两个帮件正常插配时应重合，因此每个基准面在正带插配时应位于固定或确定两器件相对位置的需件上，1. 3. 11整套连接器的全套零件(纤维光学) connector set kit(fibre optic)未端接的整套连接器。
1.3.12带尾纤的整套连接器（纤维光学）pigtail conner.tor set（fibre optic）插头连接器器件和(或)插座连接器器作装于光纤或光缆段的一端而构成的组件。1.3.13整套软线连接器（纤维光学）patch-cordconnectorset(fibreoptie）插头连接器器件和（或）插座连接器器件装于光纤或光续段的两端而构成的组件（以下俺称线）。1.3.14规格variant
特定的套连接器器件的细节变化称为规格，例如接口尺寸或不同的安装尺寸，1. 3. 15 对接光耦合 burting optical coupling光端口间相互接触辑合。
1.3. 16非刘接光树合nan-butting optical coupling光口间相互非接触羯合。
1.3.17扩束光糊合expanded beam optical coupling光端口间采用透镜扩束技术耦合。2要求
本规范和相关规范规定本规范所包括的整套连接器的要求。按本规范提供的器件应是由国衰监督检查（NSI)机构投权，并接1ECQC001002：19B6中11.13.1进行监定批准程序后列人合格产品目录(QPL)中的产品。
2.1分类
整套光纤光连接器全部或部分按如下类别分类。-类型；
一配置；
-式样
规格，
气候类别
-环境类别，
一均定水平。
完整的整套连接器分类示例见表1。2. t. 1 类型
整套连接器类型应由四要黄确定：类型名称、结构、键紧机构和配合面尺寸。6
类型名称示例：
F-SMA型
.BAM型.
结构示例：
一插头-转接器-插头结构：
一插头-插座结构。
锁紧机构示例：
螺纹式，
—卡口式
插拨式。
名称:F-SMA型
结种：插头·转接器-插头
锁紧：蚊式
配合面尺寸：
·辅头：见图1）
·转接器|见图”
未增接式
.光纤保持;粘合
一光境保持：夹持
一 光耦合:非对接
对中;弹性套管
一插头的12种规格
·光纤包层直轻
125 μm
、140μm
，200 μm
、光续护套直径
3 mm(0,118 in)
-3. 8 mm(0. 150 im)
紧螺母的式样
·囊花螺母
·六角螺盘
转接器的两种规格
·非安装式（自由悬挂）
·四孔祛兰安装
气类别
55/125/21
环境类别
评定水平
A,b,G和X
GB/T 12507. 1---2000
表1典型的整套连接器分类示例
1)表示某一最议的详细规范中的图号2)表示某一慢设的详细规范中的国号。2.1.2配置
整套连接器的配置应规定交货的整套连接器的形式。整套连接器配置如下所示
未俄式：
带昆纤式：
跳线式。
2. 1. 3式样
GB/T 12507. 1--2000
整套连接器的式样由四个要索确定：光纤保持技术、光缆保持技术，光耦合技术和对中技术。光纤保持技术示例：
光纤粘合保持：bzxZ.net
光纤夹持保持。
光缆保持技术示例：
光缆粘合保持：
光缆夹持保持。
光耦合技术示例：
非对接；
——对接：
扩束。
对中技术示例：
间隙配合对中；
弹性套管对中，
弹性项端对中*
球形对中。
2.1.4规格
套连接器的规格规定结梅类似器行的变异(见3.2)。形成规格的零部件变异示例：
光纤类别(A类.B类).
光纤类型(纤芯和包层直径)：
光缆类型和尺寸：
安装方式：
锁氧螺母式样（六角螺母、滚化螺母等）。2. 1.5气候类别
整套连接器应按气候类别分类：此类别综合规定了器件适用的寒冷温魔、干热温康和湿热气候条件：器件至少应经受寒冷(4.5.17)、于热(4.5.18)和恒定显热(4.5.19)环境试验：采用斜线隔开的三组数字序列标明气候类别，这三组数字分别对应于被评定器件应承受的寒冷温度、于热温度和暴磷于恒定湿热中的天数，第1组数字：两位数表示最低环境溢度（一亡）；第2组数字：三位数表示最高环境温度（C），当为两位数时，其前应补数字“0\；一第3组数字：两位数表示恒定湿热试验天数，当为一位数时，其前应补数字“0”。例如；55/125/21
低温— 55 ℃
高温125℃
恒定湿热21d
优先值规定如下：
2.1. 6环境类别
GB/T 125D7. 1—2000
热持续时间
整套连接器应按环境类别分类。环境类别规定了质量评定所用的试验顺序。本标准下属的有关空白详细规范应给出环境类别标准。详细规范可在特定的环境类别中增加试验项目和（或）试验分组，但不应去掉环境类别标准中的试验项目，也不应改变这些试验的序。当详细规范在规定的类别中增加试验项目时，环境类别应以“十”号标识。例如，
环境类别「十
环境类别+
空白详细规范中的环境类别99适用于类别标推不适用的使用场合。2.1.7评定水平
整套连接器应按评定水平分类。评定水平用大写字母命名。可采用下列的评定水平标准。评症水平
A组检验：检查水平I，AQL=4
B组验;检查水半AQL=4
C组检验：周期为24个月
-D组检验：周期为48个月
评定水平B
A组验,枪查水平1,A.=1
-B组检验;检查水平 I,AQL—1
-C组检验：周期为18个月
一D组检验；周期为 36个月
评定水平 C
A组检验：检查水平Ⅱ，AQL=D.4B组检验：检壳水平I+AQL=0.4
-C纠检验:周期为12个月
-D组检验;周期为 24 个月
在详细规范中可增加附加的评定水平（不同于分规范中规定的评定水平）,这时应采用大写字母X。2.2文件
2.2.1 符号
GB/T 12507. 1—2000
可能时，图形和文字符号应从IEC27和IEC61?中选取。2.2.2规范体系
本规范是四层规范体系的一部分。所规范应由分规范和详细规范组成。规范体系见表2。表 2 四层 IEC 规范结构
规范层达
基础标准
总规范
空户详细规范
分规范
详细规范
2.2.2.1分规范
包括的资料举
评定体系规则
检验规灯
环境试验为法
兼样方案
识别规则
标志标准
尺标准
本语标尚
符号标准
忧先数系
S1单位
专用术语
专用符号
专用单位
优先值
质量评定程序
试验与测量方法
质量一致性检验一览表
检验术
对类型响号的适用资料
附加术链
附加试验方法
试的选择
1下列内客的优先值：
标称值
一试验严酷度
-—尺寸
整定批准和（或）能力批准程序特定值
专用资料
完验的质量一致性检验一,览表
适用范围
两个或密个元器作门类或分门类元器性门类（魅套连接）
其有共同试一览表的一归元器件(整套连接幕式样）
元器件分门类（整套库接器类型）特定元幕件（整套连接器式样和规格)
分规范应规定整套连接器的类型（见2.1.1)。分规范至少应规定下列内容：-类型（见2.1.1)
·类型名称！
，紧批构
·用于互配的配合面尺寸。
一质量评定程序(见2. 4),
2.2.2.2空白详细规范
空白样细规范本身不是一个规范层次，它所属于总规范，每个空白洋细规范应限于一个环境类别.10
每个空白详细规范应包括：
GB/T 12507.1 2000
最少的强制性试验一览表和性能要求：一个或多个评定水平；
一对详细规范中要求资料作规定的优先格式。2.2.2.3洋细规范
详细规范至少应规定下列内容：类型名称（见2.1.1)
配置（见2.1.2）；
规格（见2.1.4)；
憋套连接器式样（见2.1.3)，
气候类别（见2.2.5）
环境类别（见2.1.6)+
评定水平（见2.1.7)：
配合面寸公差极限（见2.2.3)；鉴定程序方法（见3.3)；
每种规格的零件识别号（见2.6.1）生产全部要求的基准器件所带的阁纸，尺寸和性能指标判据（见2.2.4.2)生产全部要求的量规所需的图纸和尺寸（见2.2.4.3）；质量评定试验一览表（见2.1.6);一性能要求（见2.5)。
分规范和详细规范中的图和尺寸不应限制结构细节，也不应作制造图纸使用。2.2.3.1投影体系
本规范包括的文件中的图应采用第角投影或第三角投影。间一文件内所有的图应采用相同的投影体系，并耳图纸应说明采用何种投影体系，2.2.3.2尺寸体系
应按I50129、1SO286和1S01101给出全部尺寸。在分规范和详细规范中应采用公制尺寸，详细规范可增加英制尺寸，但分规范则不采用。单位制之问的换算应按ISO370规延，当换算尺寸单位时，应在详细规范的每个尺寸中增加下列注释：
注“控制尺于；*”。这里“*\指当适用时填人的毫米值或英寸值，尺寸应不多于5位有效数字。
2. 2. 3. 3互配性
互配性应在分规范中规定。
2.2. 4测量
2.2.4.1测量本法
当规定尺寸总公差范用为 0. 01 t1m( 0. 0004 in)或以下时,所采用的尺寸测量方法应在有关规范中规定(见附录 A、附录 C)。
2.2. 4.2基器件
如有要求,应在有关规范中规定基推器件。2.2.4.3量规
如有要求,应在有关规范中规定量规。2.2.5试验资料单
GB/T 12507.12000
按照详纸规范进行的每项试验均应拟制试验资料单。试验资料单应纳人在鉴定报告(见3.3.10)和周期检验报告(见 3. 4. 2. 6)内。试验资料单至少应包括下列内突：试验名称和日期:
包括光纤类别在内的样品说明，说明还应包括规格识别号（见2.6.1)：一所用的试验设备和最适的校验日期：一适用的全部试验细节；
一全部测量值租观测结果
对失效分析的追逆性提供足够的详细文件（见3.3.8和3.4.2.5）：2.2.6快用说明
制造！应提供使用说明书.其中包括：装配和增接说明
—清洁方法』
所带的其他附加资料。
2.3设计和结构
2.3.1材料
2. 3. 1. 1 耐腐蚀
在整套连接器的结构中所用的全部材料均应耐廣蚀或经适当涂覆，以满足详细规范的要求：2.3.1.2不可燃材料
当要求来用不可燃材料时，应参照GB/T5169.5,并在有关规范中作出规定。2.3.2加工质量
器件和辅助构件的制造质量应一致，并且应设有尖锐边缘、毛刺或影响寿命、使用性和外观的其他缺降。应特别注意标志，电镀,焊接、粘结等的整洁和完整。2.4质量
应按第3章质量评定程序控制整套连接器的各类零部件。如适用，质量评定应采用第4章中的测量和试验程序。
2.5性能
整套连接器应符合详细规范规定的性能要求。2.6识别和标志
当细规范要求时，应对器件、助构件和包装加以永久性和清晰的识别和标志。2.6.1规格识别号
详细规范中每一规格应分配一规格识罚号。规格号应由详细规范号，接跟着一短线加四位数字和表征评定水平的··个字母所组成。四位数字中的首位应为详细规范包括的每一·器件类型顺序命名号。其余二位数字应为该器件每一规格的癫库命名号,示例，
QC210101/GB/T0001
详细规范号
器件炎型-
评定水半
2-6.2器件标志
