【国家标准(GB)】 黄,洋(红)麻束纤维断裂强力试验方法

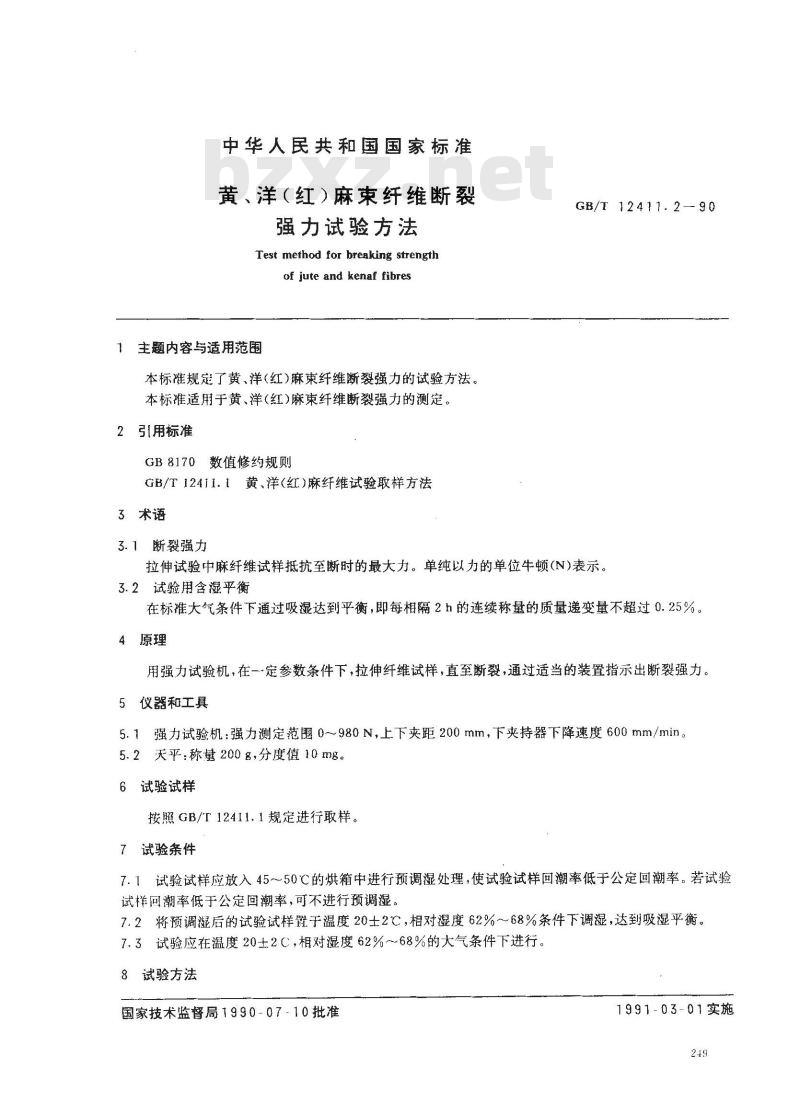

中华人民共和国国家标准
黄、洋（红）麻束纤维断裂
强力试验方法
Test method for breaking strengthof jute and kenaf fibres
1主题内容与适用范围
本标准规定了黄、洋(红)麻束纤维断裂强力的试验方法。本标准适用于黄、洋(红)麻束纤维断裂强力的测定。2引用标准
GB8170数值修约规则
GB/T12411.1黄、洋(红)麻纤维试验取样方法3术语
3.1断裂强力
GB/T 12411-2—90
拉伸试验中麻纤维试样抵抗至断时的最大力。单纯以力的单位牛顿(N)表示。3.2试验用含湿平衡
在标准大气条件下通过吸湿达到平衡，即每相隔2h的连续称量的质量递变量不超过0.25%。4原理
用强力试验机，在一·定参数条件下，拉伸纤维试样，直至断裂，通过适当的装置指示出断裂强力5仪器和工具
5.1强力试验机：强力测定范围0~980N，上下夹距200mm，下夹持器下降速度600mm/min。5.2天平：称量200g，分度值10mg。6试验试样
按照GB/T12411.1规定进行取样。7试验条件
7.1试验试样应放入45～50℃的烘箱中进行预调湿处理，使试验试样回潮率低于公定回潮率。若试验试样回潮率低于公定回潮率，可不进行预调湿。7.2将预调湿后的试验试样置于温度20士2℃，相对湿度62%～68%条件下调湿，达到吸湿平衡。7.3试验应在温度20士2C，相对湿度62%～68%的大气条件下进行8试验方法
国家技术监督局1990-07-10批准1991-03-01实施

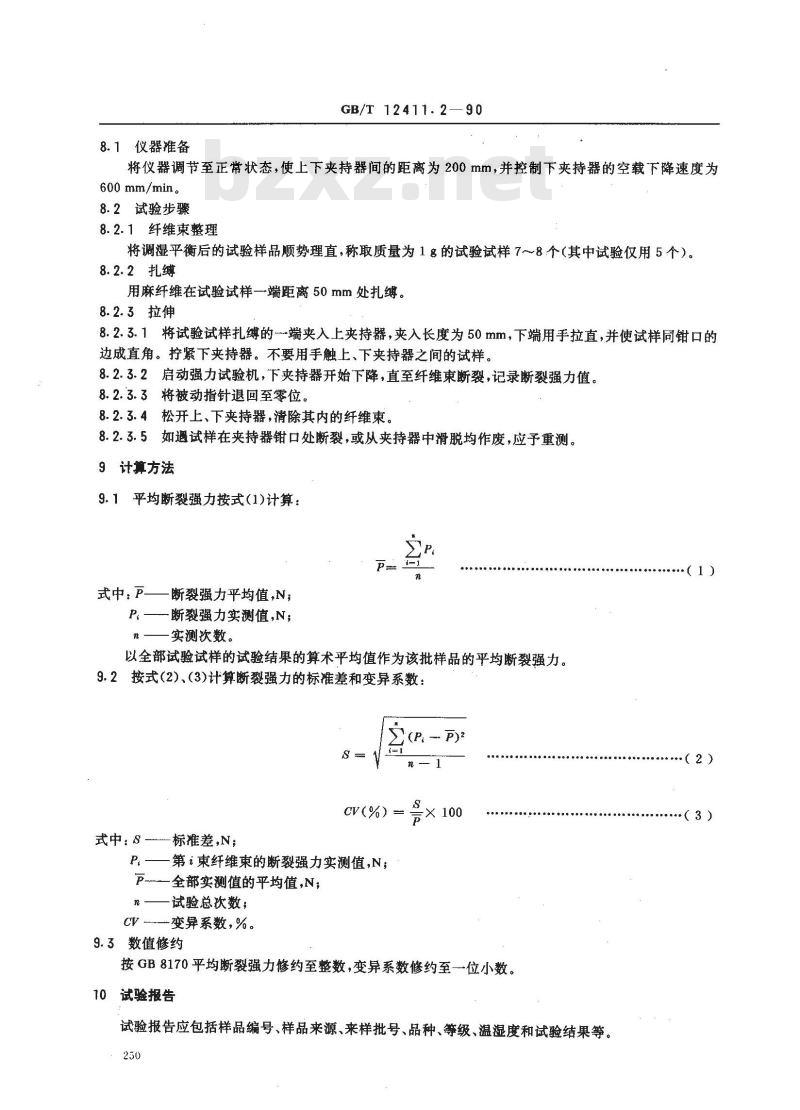

8.1仪器准备
GB/T 12411.2—90
将仪器调节至正常状态，使上下夹持器间的距离为200mm，并控制下夹持器的空载下降速度为600 mm/min。
8.2试验步骤
8.2.1纤维束整理
将调湿平衡后的试验样品顺势理直，称取质量为1g的试验试样7～8个(其中试验仅用5个)。8.2.2扎缚
用麻纤维在试验试样一端距离50mm处扎缚。8.2.3拉伸
8.2.3.1将试验试样扎缚的端夹入上夹持器，夹入长度为50mm，下端用手拉直，并使试样同钳口的边成直角。拧紧下夹持器。不要用手触上、下夹持器之间的试样。8.2.3.2启动强力试验机，下夹持器开始下降，直至纤维束断裂，记录断裂强力值8.2.3.3将被动指针退回至零位。松开上、下夹持器，清除其内的纤维束。8.2.3.4
如遇试样在夹持器钳口处断裂，或从夹持器中滑脱均作废，应予重测。9计算方法
平均断裂强力按式(1)计算：
式中：P——断裂强力平均值,N；一断裂强力实测值，N；
一实测次数。
以全部试验试样的试验结果的算术平均值作为该批样品的平均断裂强力。9.2按式(2)、（3)计算断裂强力的标准差和变异系数：(P: -- P)2
式中S-标准差,N；
P：——第i束纤维束的断裂强力实测值N；P-全部实测值的平均值,N;
n—试验总次数；
CV 变异系数,% 。
9.3数值修约
按GB8170平均断裂强力修约至整数，变异系数修约至-位小数。10试验报告
试验报告应包括样品编号、样品来源、来样批号、品种、等级、温湿度和试验结果等。：250
（3）
样品编号
断裂强力
实测值,N
断裂强力和EP.NbzxZ.net
平均断裂强力P,N
断裂强力标雄差S，N
断裂强力变异系数CV、%
附加说明：
GB/T12411.2
黄、洋（红)麻束纤维断裂强力试验报告单样品来源
断裂强力
实测值，N
本标准由中国纤维检验局提出。序号
温湿度
断裂强力
实测值，N
本标准由浙江省纤维检验所、浙江麻纺织厂负责起草。序号
本标准主要起草人周春梅、韩佩佩、龚、钱立珍、杜关夫。来样批号
断裂强力
实测值,N
断裂强力
实测值，N
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
