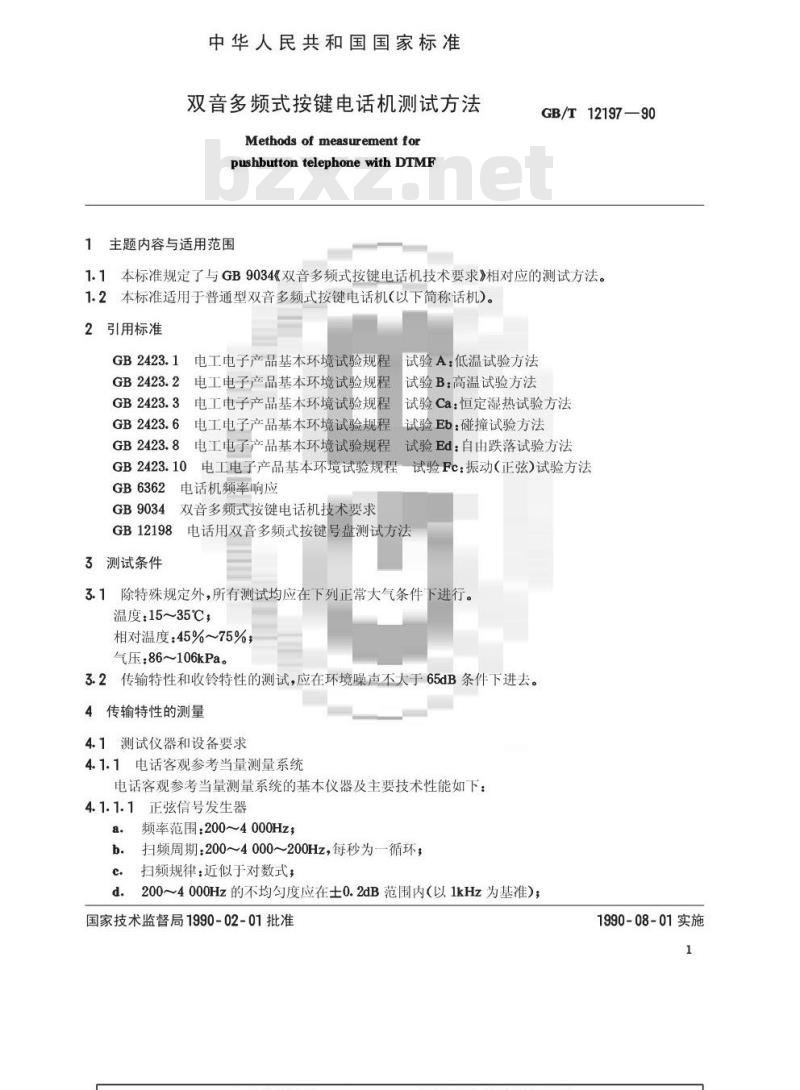

中华人民共和国国家标准
GB/T12197—1990
双音多频式按键电话机测试方法Methods of measurement for
pushbuttontelephonewithDIMF
1990-02-01发布
国家技术监督局
1990-08-01实施
中华人民共和国国家标准
双音多频式按键电话机测试方法Methods of measurement for
pushbutton telephone with DTMF1主题内容与适用范围
GB/T12197—90
1.1本标准规定了与GB9034《双音多频式按键电话机技术要求》相对应的测试方法。1.2本标准适用于普通型双音多频式按键电话机（以下简称话机）。2引用标准
电工电子产品基本环境试验规程试验A：低温试验方法GB2423.1E
GB2423.2日
电工电子产品基本环境试验规程试验B：高温试验方法
电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法GB2423.3F
GB2423.10
GB6362
GB9034
GB12198
3测试条件
电工电子产品基本环境试验规程试验Eb：碰撞试验方法电工电子产品基本环境试验规程试验Ed：自由跌落试验方法电工电子产品基本环境试验规程试验Fc：振动（正弦)试验方法电话机频率响应
双音多频式按键电话机技术要求电话用双音多频式按键号盘测试方法3.1除特殊规定外，所有测试均应在下列正常大气条件下进行。温度：15~35℃，
相对温度：45%~75%
气压：86~106kPa。
3.2传输特性和收铃特性的测试，应在环境噪声不大于65dB条件下进去。4传输特性的测量
4.1测试仪器和设备要求
4.1.1电话客观参考当量测量系统电话客观参考当量测量系统的基本仪器及主要技术性能如下4.1.1.1正弦信号发生器
频率范围：200~4000Hz；
扫频周期：200～4000～200Hz，每秒为一循环，b.
扫频规律：近似于对数式，
200～4000Hz的不均匀度应在士0.2dB范围内（以1kHz为基准)；d.
国家技术监督局1990-02-01批准1990-08-01实施
GB/T12197—90
发送输出电平：一10dB、OdB和十10dB三挡，分挡误差应在士0.2dB范围内（OdB为285mV，内阻6002）；
失真度：不大于1.5%
频率刻度误差：不大于2%，
输出阻抗：不大于102。
4.1.1.2仿真耳及放大器

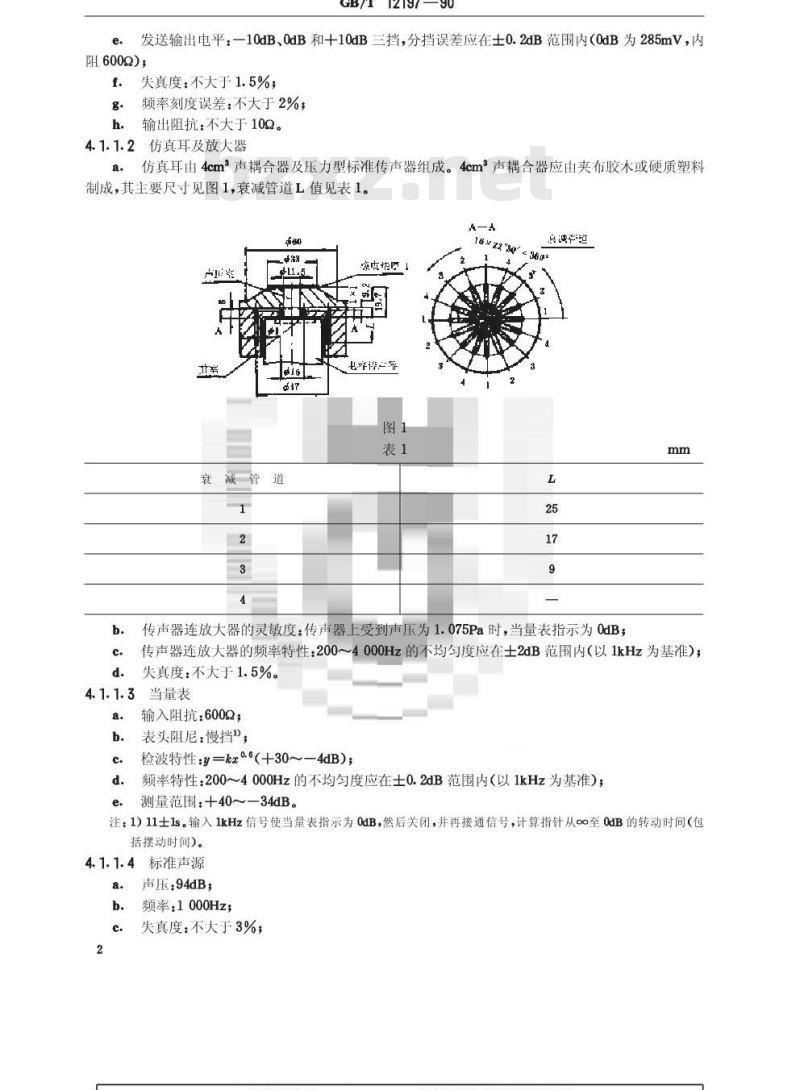

仿真耳由4cm声耦合器及压力型标准传声器组成。4cm2声耦合器应由夹布胶木或硬质塑料制成，其主要尺寸见图1，衰减管道L值见表1。A—A
衰减管道
电享讲穿
总诚华
传声器连放大器的灵敏度：传声器上受到声压为1.075Pa时，当量表指示为0dB传声器连放大器的频率特性：200～4000Hz的不均匀度应在士2dB范围内（以1kHz为基准）；失真度：不大于1.5%。
当量表
输入阻抗：6002；
表头阻尼：慢挡\，
检波特性：y=ka°.6（+30～-4dB)；频率特性：200～4000Hz的不均匀度应在士0.2dB范围内（以1kHz为基准）；测量范围：十40~-34dB。
注：1）11士1s。输入1kHz信号使当量表指示为OdB，然后关闭，并再接通信号，计算指针从oo至OdB的转动时间（包括摆动时间）。
4.1.1.4标准声源
声压：94dB；
频率：1000Hz；
失真度：不大于3%，
精度：在士0.3dB范围内。

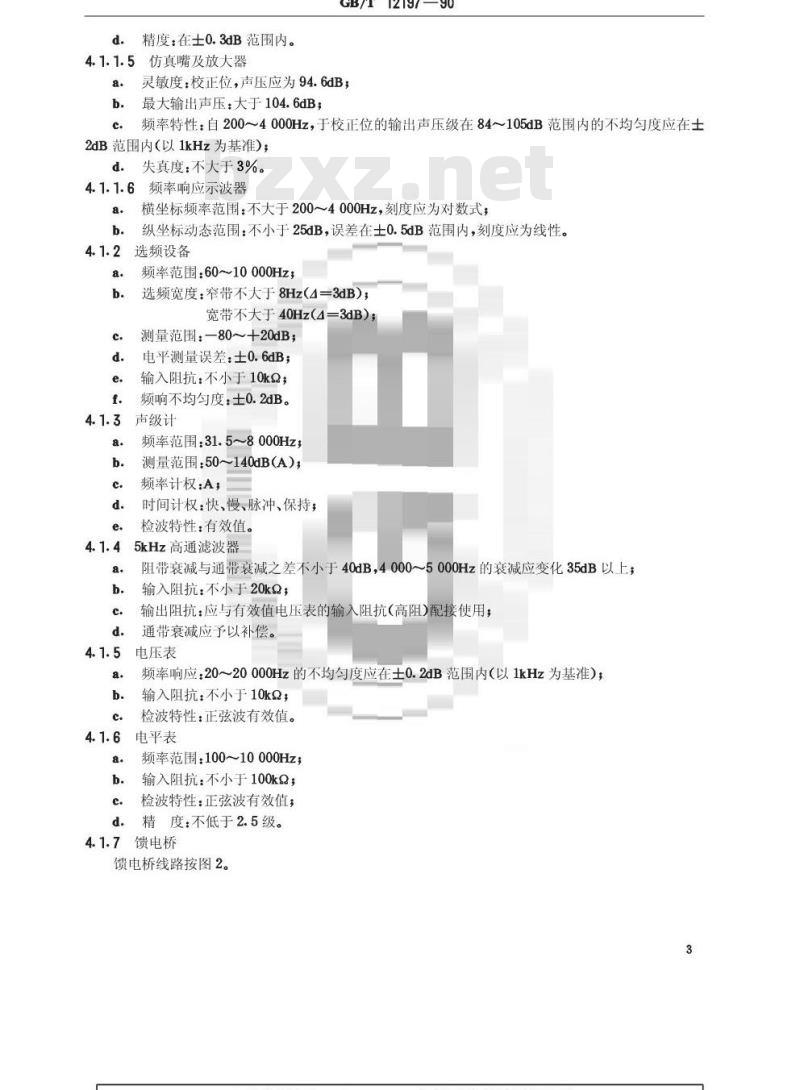

4.1.1.5仿真嘴及放大器
GB/T12197—90
灵敏度：校正位，声压应为94.6dB；最大输出声压：大于104.6dB；
频率特性：自200～4000Hz，于校正位的输出声压级在84～105dB范围内的不均匀度应在士2dB范围内（以1kHz为基准）)；d.
失真度：不大于3%。
4. 1. 1. 6
频率响应示波器
横坐标频率范围：不大于200～4000Hz，刻度应为对数式，纵坐标动态范围：不小于25dB，误差在士0.5dB范围内，刻度应为线性。4.1.2选频设备
频率范围：60~10000Hz，
选频宽度：窄带不大于8Hz(4=3dB）；宽带不大于40Hz(4=3dB）；
测量范围：—80~十+20dB
电平测量误差：士0.6dB；
输入阻抗：不小于10k2；
频响不均匀度：士0.2dB。
声级计
频率范围：31.5~8000HzzbZxz.net
测量范围：50~140dB（A）；
频率计权：A：
时间计权：快、慢、脉冲、保持：检波特性：有效值。
5kHz高通滤波器
阻带衰减与通带衰减之差不小于40dB，4000～5000Hz的衰减应变化35dB以上；输入阻抗：不小于20kQ；
输出阻抗：应与有效值电压表的输入阻抗（高阻）配接使用；通带衰减应予以补偿。
电压表
频率响应：20～20000Hz的不均度应在士0.2dB范围内（以1kHz为基准）；输入阻抗：不小于10kQ；
检波特性：正弦波有效值。
电平表
频率范围：100~10000Hz
输入阻抗：不小于100kQ；
检波特性：正弦波有效值；
d.精度：不低于2.5级。
4.1.7馈电桥

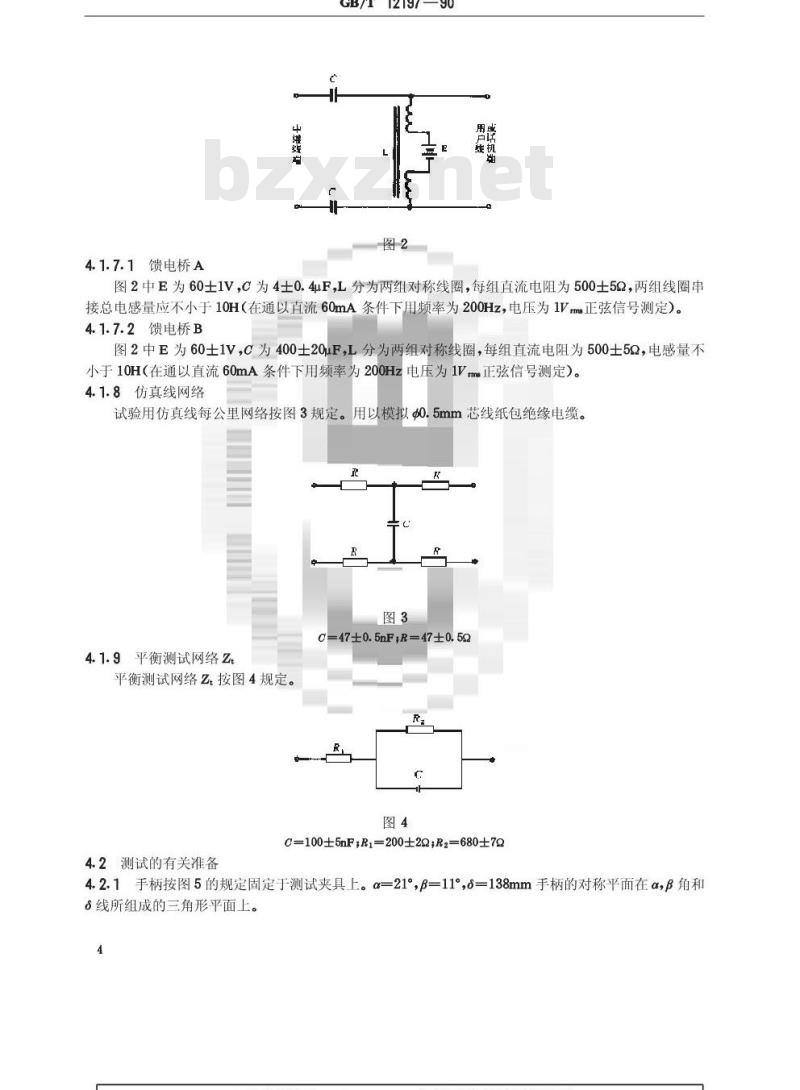

馈电桥线路按图2。
4.1.7.1馈电桥A
中维践道
GB/T12197—90
图2中E为60士1V，C为4士0.4uF，L分为两组对称线圈，每组直流电阻为500士52，两组线圈串接总电感量应不小于10H（在通以直流60mA条件下用频率为200Hz，电压为1Vms正弦信号测定）。4.1.7.2馈电桥B
图2中E为60士1V，C为400士20uF，L分为两组对称线圈，每组直流电阻为500士5Q，电感量不小于10H（在通以直流60mA条件下用频率为200Hz电压为1Vms正弦信号测定）。4.1.8仿真线网络
试验用仿真线每公里网络按图3规定。用以模拟d0.5mm芯线纸包绝缘电缆。图3
C—47±0.5nF;R=47±0.52
平衡测试网络Z
平衡测试网络Zt按图4规定。
C=100±5nF;R1=200±2Q;R2=680±7Q4.2测试的有关准备
4.2.1手柄按图5的规定固定于测试夹具上。α=21°，β=11°8=138mm手柄的对称平面在α，β角和8线所组成的三角形平面上。
FE的心(4含者点）
GB/T12197—90
伤真阶A十心
4.2.2仿真嘴的出声孔轴线和水平面夹角应为45°土2，同时耳承平面与水平面垂直。4.2.3电话客观参考当量测量系统在测试前应按附录A（补充件)的要求进行校正。4.2.4采用线性送话器的话机，按所测试项目的条款，接通声激励即可进行测试。4.2.5采用碳粒送话器的话机，在测试有关项目前应作如图6所示的准备动作，先将手柄按图5放于测试位置上，然后接通馈电电源，5s后，通过平稳的旋转来对送话器作准备动作。所作的旋转应使碳粒室的平面沿着弧线至少转动180°，该步骤要重复两次，使手柄最终停留在测试位置上，每个旋转周期应在2~12s范围内。
有条件时，应采用自动控制系统进行准备动作。d2
受话器
送话临
4.3话机发送、接收和侧音参考当量的测量4.3.1客观发送参考当量
4.3.1.1测试按图7连接。
GB/T12197—90
4.3.1.2馈电桥按4.1.7.1条，仿真用户线长度按GB9034中1.1条规定。4.3.1.3手柄按4.2.1和4.2.2条固定。4.3.1.4采用碳粒送话器的话机：4.3.1.4.1按4.2.5条进行准备动作。4.3.1.4.2接通声激励后的第20士1s读取当量表指针摆动的中间值(dB）。4.3.1.4.3将话机挂断次，然后重复4.3.1.4.1和4.3.1.4.2条共做三次，取三次读数的算术平均值。
4.3.1.5采用线性送话器的话机：接通声激励后，读取当量表指针摆动的中间值（dB）。4.3.2客观接收参考当量
4.3.2.1测试按图8连接。
4.3.2.2馈电桥按4.1.7.1条，仿真用户线长度按GB9034中1.1条规定。4.3.2.3测试时，手柄耳承应紧贴仿真耳，防止声泄漏。4.3.2.4读取当量表指针摆动的中间值(dB)。4.3.3客观侧音参考当量
4.3.3.1测试按图9连接
GB/T12197—90
R=600±6Q
4.3.3.2馈电桥按4.1.7.1条；仿真用户线长度按GB9034中1.1条规定。4.3.3.3仿真中继线长度：
仿真用户线长度为Okm时，仿真中继线长度为0km，仿真用户线长度为3km或5km时，仿真中继线长度为10km。4.3.3.4手柄按4.2.1和4.2.2条固定。4.3.3.5测试时，手柄耳承应紧贴仿真耳，防止声泄漏。4.3.3.6采用碳粒送话器的话机：4.3.3.6.1按4.2.5条进行准备动作。4.3.3.6.2接通声激励后的第20士1s，读取当量表指针摆动的中间值(dB）。4.3.3.6.3将话机挂断一次，然后重复4.3.3.6.1和4.3.3.6.2条共做三次，取三次读数的算术平均值。
4.3.3.7采用线性送话器的话机：接通声激励后，读取当量表指针摆动的中间值（dB）4.4话机频率响应
话机频率响应的测量按GB6362进行。采用线性送话器的话机在测量时，GB6362中3.5条除外。4.5话机发送振幅特性
4.5.1测试按图7连接。
4.5.2馈电桥按4.1.7.1条，仿真用户线长度为5km。4.5.3手柄按4.2.1和4.2.2条固定。4.5.4采用碳粒送话器的话机：
4.5.4.1按4.2.5条进行准备动作。4.5.4.2将当量表发送衰耗器先置于“0dB”挡，接通声激励，10士1s后，置于“一10dB”挡，在第10士1s时读取当量表指针摆动的中间值（dB）；然后恢复到\0dB”挡，在第10士1s读取当量表指针摆动的中间值(dB)；最后置于“+10dB”挡，在第10士1s读取当量表指针摆动的中间值(dB）。4.5.4.3将话机挂断一次，然后重复4.5.4.1和4.5.4.2条共做三次，取三次读数的算术平均值。4.5.5采用线性送话器的话机：
GB/T12197—90
4.5.5.1将当量表发送衰耗器置于“一10dB”挡，接通声激励后，读取当量表指针摆动的中间值（dB）；然后置于“OdB”挡，读取当量表指针摆动中间值(dB)，最后置于“+10dB”挡，读取当量表指针摆动的中间值（dB）。
4.5.6振幅特性：ZF1|为“一10dB”挡与0dB”挡当量表读数之差的绝对值，ZF2|为“+10dB”挡与“OdB”挡当量表读数之差的绝对值。4.6话机非线性失真或调制噪声电压4.6.1接收非线性失真
4.6.1.1测试按图10连接，呈测试接收参考当量状态。HH.
4.6.1.2馈电桥按4.1.7.1条仿真用户线长度为0km，3km和5km；测试频率为300Hz，500Hz和1000Hz。
4.6.1.3测试时，手柄耳承应紧贴仿真耳，防止声泄漏。4.6.1.4从选频设备上分别读取在不同长度的用户线时，各测试频率点的基波值1和二，三次谐波值230
非线性失真y按式（1)计算：
+碰×100%
式中：g=10%。其中：，为选频设备上的读数，n=1,2,3。4.6.2采用碳粒送话器的话机的发送调制噪声电压。4.6.2.1测试按图11连接。
R=600±6Q
4.6.2.2馈电桥按4.1.7.1条。
4.6.2.3手柄按4.2.1和4.2.2条固定。4.6.2.4按4.2.5条进行准备动作。4.6.2.5接通声激励后的第20士1s读取电压表指示的最大值（mV)。8
·（1)
GB/T12197—90
4.6.2.6将话机挂断一次，然后重复4.6.2.4和4.6.2.5条，共做三次。取三次读数（mV)的算术平均值。
4.6.3采用线性送话器话机的发送非线性失真。4.6.3.1测试按图12连接，呈测试发送频率响应状态。图12
C=-100±5μF，R=600±6g
4.6.3.2馈电桥按4.1.7.1条，仿真用户线长度为0km，3km和5km；测试频率为300Hz，500Hz和1000Hz。
4.6.3.3将当量表发送衰耗器置于“0dB”挡，接通声激励。4.6.3.4按4.6.1.4条测试和计算。4.7话机通断电时的最大声级
4.7.1测试按图13连接。
4.7.2馈电桥按4.1.7.1条。
4.7.3测试时，手柄耳承应紧贴仿真耳，防止声泄漏。4.7.4将声级计置于A计权，均方根值、快挡，保持位。p(a
4.7.5将话机通电5s后断电，读取声级计指示值共做三次，取三次读数的最大值。4.8话机振鸣检查
4.8.1测试按图14连接。
4.8.2馈电桥按4.1.7.1条。
GB/T12197—90
4.8.3接通电源，并将同类型话机取机，手柄侧放在硬质平台上。4.8.4检查被测话机在取机、挂机过程中及手柄侧放、俯放于硬质平台上是否有振鸣现象发生。4.9通话状态阻抗
4.9.1测试按图15连接。
R1R2=600±6Q，且|R1-R20.10
4.9.2馈电桥按4.1.7.2条。测试采用碳粒送话器的话机时，送话器应用相应的等效电阻代替。4.9.3测试时，手柄耳承应紧贴仿真耳，仿止声泄漏4.9.4正弦信号发生器输出电平为0dB，测量频率为300Hz、500Hz、1000Hz、1500Hz、2000Hz、2500Hz和3400Hz。
4.9.5在每个测量频率点上，当开关K分别处于1位和2位时，从电平表上读取P1和P2值，各频率点的稳定平衡回损Ls按式(2)计算：Ls -P1-P2
4.9.6话机的稳定平衡回损取各频率点的稳定平衡回损的最小值。4.9.7话机回声平衡回损L。按式（3)计算：L。=-101g 2
10+10-+10+10+10-0）
式中：Ls1～Ls5-
分别为500Hz、1000Hz、1500Hz、2000Hz、2500Hz时的稳定平衡回损值。5收铃特性的测量
5.1测试仪器和设备要求
5.1.1振铃信号发生器
能产生频率为25士3Hz的正弦信号；输出电压0~80V可调；
c.非线性失真不大于5%。
5.1.2铃流电压表和电流表
刻度为正弦信号有效值；
误差应在士2.5%范围内。
5.2收铃功率灵敏度
5.2.1测试按图16连接。
·（2）
·（3）
GB/T12197—90
5.2.2调节振铃信号发生器输出，从零逐渐增加到话机发出无中断的均匀铃声（机械铃的铃锤应敲击到两个铃碗或单铃碗的两边)，读取此时电压U和电流IL值。5.2.3收铃功率灵敏度按式(4)计算：PL-UL·IL
式中：P-
收铃功率灵敏度，mVA。
5.3收铃声级
5.3.1测试按图17连接。
5.3.2振铃信号电压E与测试电阻R：5.3.2.1采用机械铃的话机
图中测试电阻R等于话机收铃状态的阻抗值Z，振铃信号发生器的输出电压E按式（5)计算，P为0.2W。
E=2VPR
5.3.2.2采用电子铃的话机
图17中测试电阻R为线路等效电阻，取值17002，振铃信号发生器的输出电压为75士2V。5.3.3具有铃声调节装置的话机，应调至高铃声位。5.3.4声级的测量：
（5）
5.3.4.1桌机：将桌机置于高约80cm，桌面不大于40cm×40cm、厚度不小于2cm，无共振体的桌子中央，话机四周2m不应有与测试无关的物体，将声级计（A计权）的传声器置于话机正前方，距话机的几何中心0.5m处，并与话机底板在同一平面上。5.3.4.2墙机：将墙机挂于距地面1.5m（以话机底板的几何中心计）的砖墙上，声级计(A计权)的传声器置于话机底板正前方0.5m处。5.4具有铃声调节装置的话机，低铃声位声级的测量将铃声调节装置调至低铃声位，并按5.3.1、5.3.2和5.3.4条进行。5.5收铃状态阻抗
