【国家标准(GB)】 数据处理词汇 21部分:过程计算机系统和技术过程间的接口

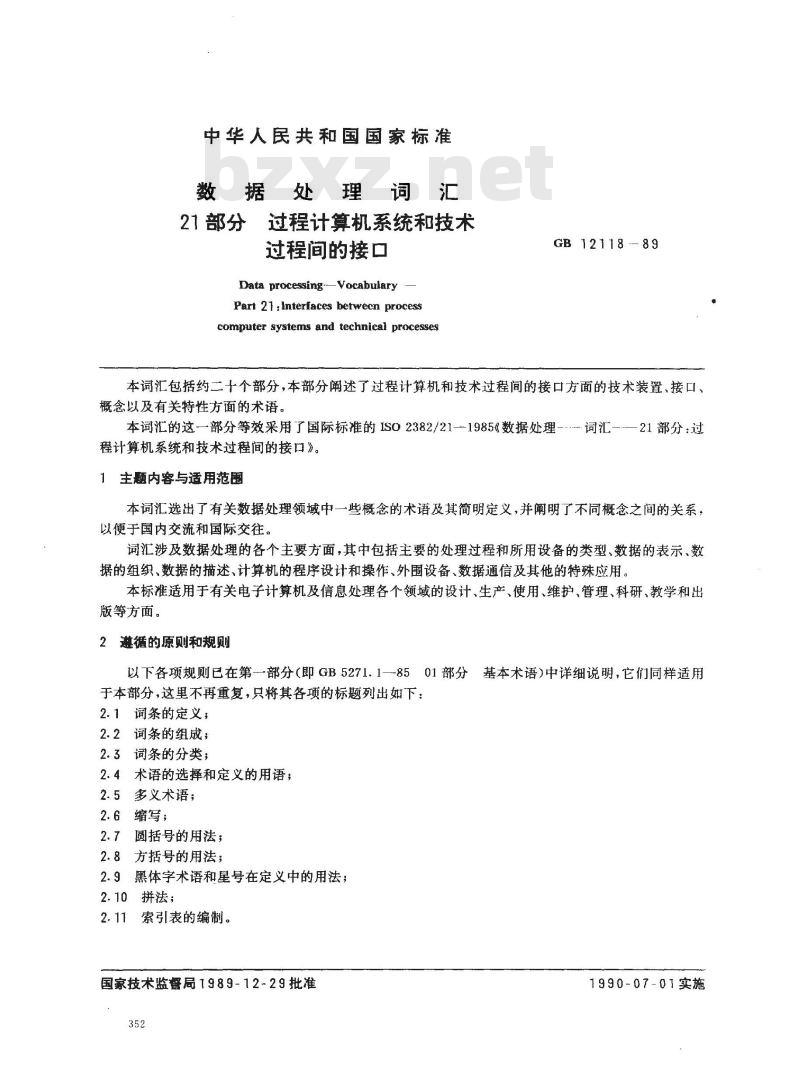

中华人民共和国国家标准
数据处理词汇
21部分过程计算机系统和技术
过程间的接口
Data processing-Vocabulary
Part 21 : lnterfaces between processcomputer systems and technical processesGB 12118-89
本词汇包括约二十个部分，本部分阐述了过程计算机和技术过程间的接口方面的技术装置、接口、概念以及有关特性方面的术语。本词汇的这—部分等效采用了国际标准的ISO2382/21—1985《数据处理-词汇———21部分过程计算机系统和技术过程间的接口》。主题内容与适用范围
本词汇选出了有关数据处理领域中一些概念的术语及其简明定义，并阐明了不同概念之间的关系，以便于国内交流和国际交往。
词汇涉及数据处理的各个主要方面，其中包括主要的处理过程和所用设备的类型、数据的表示、数据的组织、数据的描述、计算机的程序设计和操作、外围设备、数据通信及其他的特殊应用。本标准适用于有关电子计算机及信息处理各个领域的设计、生产、使用、维护、管理、科研、教学和出版等方面。
2避循的原则和规则
以下各项规则已在第部分（即GB5271.1—8501部分基本术语）中详细说明，它们同样适用于本部分，这里不再重复，只将其各项的标题列出如下：2.1词条的定义；
2.2词条的组成；
2.3词条的分类；
2.4术语的选择和定义的用语；
2.5多义术语；
2.6缩写；
圆括号的用法；
方括号的用法；
2.9黑体字术语和星号在定义中的用法；2.10拼法；
2.11索引表的编制。
国家技术监督局1989-12~29批准352
1990-07-01实施

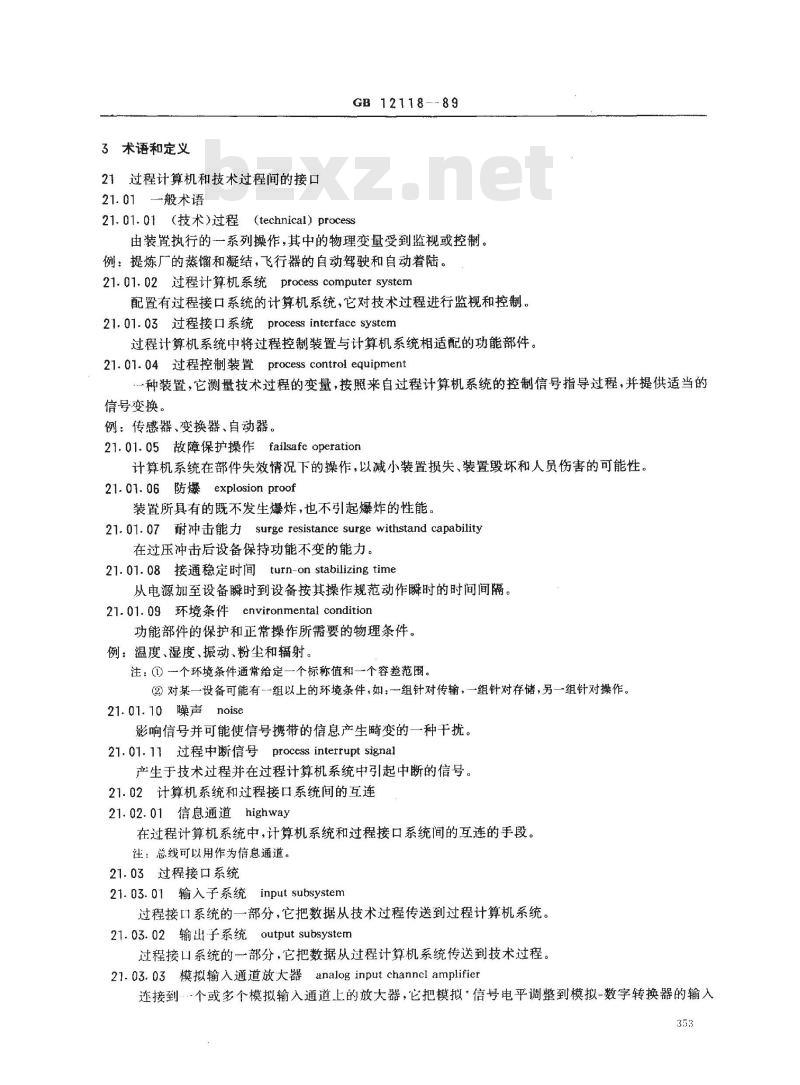

3术语和定义
21过程计算机和技术过程间的接口21.01般术语
GB12118. 89
21.01.01（技术)过程
(technical) process
由装置执行的一系列操作，其中的物理变量受到监视或控制。例：提炼厂的蒸馏和凝结，飞行器的自动驾驶和自动着陆。21.01.02过程计算机系统process computer system配置有过程接口系统的计算机系统，它对技术过程进行监视和控制。21.01.03过程接口系统process interface system过程计算机系统中将过程控制装置与计算机系统相适配的功能部件。21.01.04过程控制装置process control equipment种装置，它测量技术过程的变量，按照来自过程计算机系统的控制信号指导过程，并提供适当的信号变换。
例：传感器、变换器、自动器。21.01.05故障保护操作failsafe operation计算机系统在部件失效情况下的操作，以减小装置损失、装置毁坏和人员伤害的可能性。21.01.06防爆explosion proof
装置所具有的既不发生爆炸，也不引起爆炸的性能。21. 01. 07 耐冲击能力 surge resistance surge withstand capability在过压冲击后设备保持功能不变的能力。21.01.08接通稳定时间turn-on stabilizing time从电源加至设备瞬时到设备按其操作规范动作瞬时的时间间隔。21.01.09环境条件environmental condition功能部件的保护和正常操作所需要的物理条件。例：温度、湿度、振动、粉尘和辐射。注：①个环境条件通常给定一个标称值和一个容差范围。②对某一设备可能有-组以上的环境条件，如：组针对传输，一组针对存储，另一组针对操作。21.01.10噪声noise
影响信号并可能使信号携带的信息产生畸变的一种干扰。21.01.11过程中断信号process interrupt signal产生于技术过程并在过程计算机系统中引起中断的信号。21.02计算机系统和过程接口系统间的互连21.02.01信息通道highway
在过程计算机系统中，计算机系统和过程接口系统间的互连的手段。注：总线可以用作为信息通道。21.03过程接口系统
21.03.01输入子系统
inputsubsystem
过程接口系统的一部分，它把数据从技术过程传送到过程计算机系统。21.03.02输出子系统output subsystem过程接口系统的一部分，它把数据从过程计算机系统传送到技术过程。21.03.03模拟输入通道放大器analog input channcl amplifier接到个或多个模拟输入通道上的放大器，它把模拟*信号电平调整到模拟-数字转换器的输人353
范围内。
GB 12118-89

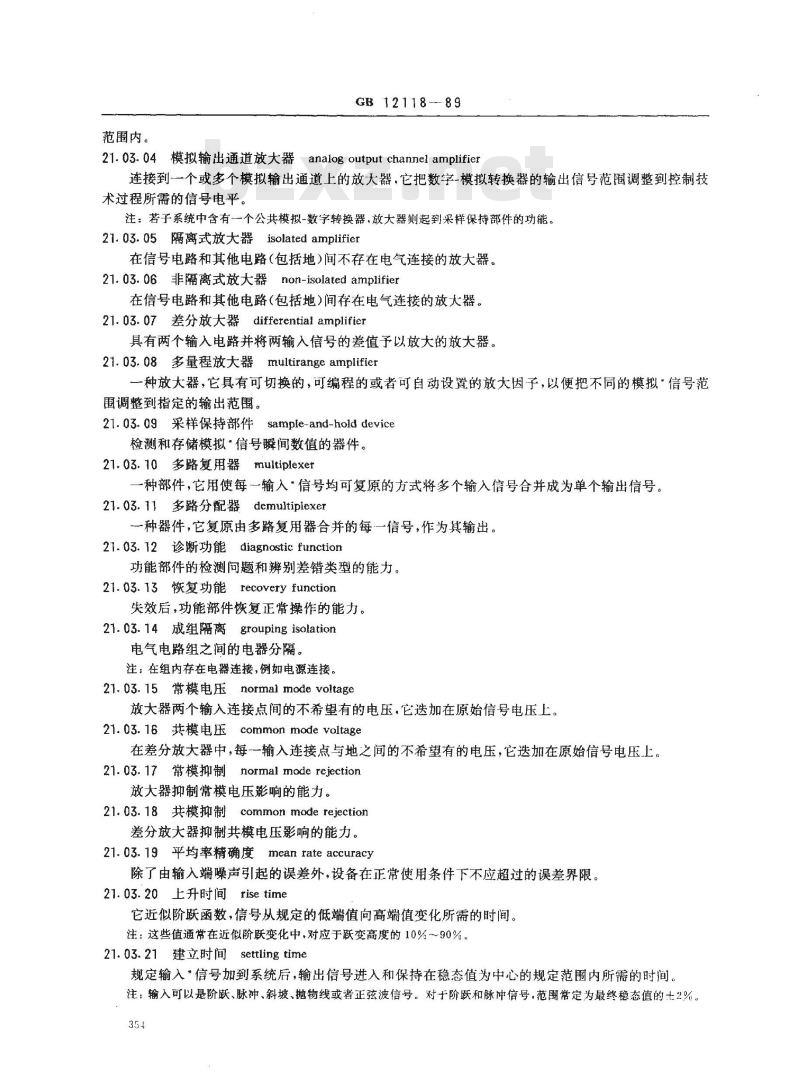

21.03.04模拟输出通道放大器　analog output channel amplifier连接到一个或多个模拟输出通道上的放大器，它把数字-模拟转换器的输出信范圈调整到控制技术过程所需的信号电平。
注：若子系统中含有一个公共模拟-数字转换器，放大器则起到采样保持部件的功能。21.03.05隔离式放大器isolatedamplifier在信号电路和其他电路（包括地)间不存在电气连接的放大器。21.03.06非隔离式放大器non-isolated amplifier在信号电路和其他电路（包括地）间存在电气连接的放大器。21.03.07差分放大器differentialamplifier具有两个输入电路并将两输入信号的差值予以放大的放大器。21.03.08多量程放大器multirangeamplifier一种放大器，它具有可切换的，可编程的或者可自动设置的放大因子，以便把不同的模拟”信号范围调整到指定的输出范围。
21.03.09采样保持部件sample-and-hold device检测和存储模拟信号瞬间数值的器件。21.03.10多路复用器multiplexer一种部件，它用使每一输入*信号均可复原的方式将多个输入信号合并成为单个输出信号。21.03.11多路分配器demultiplexer一种器件，它复原由多路复用器合并的每一信号，作为其输出。21.03.12诊断功能diagnostic function功能部件的检测问题和辩别差错类型的能力。21.03.13恢复功能recovery function失效后，功能部件恢复正常操作的能力。21.03.14成组隔离grouping isolation电气电路组之间的电器分隔。bzxZ.net
注：在组内存在电器连接，例如电源连接。21.03.15常模电压normal mode voltage放大器两个输入连接点间的不希望有的电压，它迭加在原始信号电压上。21.03.16共模电压common mode voltage在差分放大器中，每一输入连接点与地之间的不希望有的电压，它迭加在原始信号电压上。21.03.17常模抑制 normal mode rejection放大器抑制常模电压影响的能力。21.03.18共模抑制common mode rejection差分放大器抑制共模电压影响的能力。21.03.19平均率精确度mean rate accuracy除了由输入端噪声引起的误差外，设备在正常使用条件下不应超过的误差界限。21.03.20上升时间rise time
它近似阶族跃函数，信号从规定的低端值向高端值变化所需的时间。注：这些值通常在近似阶联变化中，对应于跃变高度的10%～90%。21.03.21建立时间settling time规定输入“信号加到系统后，输出信号进入和保持在稳态值为中心的规定范围内所需的时间。注：输入可以是阶跃、脉冲、斜坡、抛物线或者正弦波信号。对于阶跃和脉冲信号，范围常定为最终稳态值的七2%。354

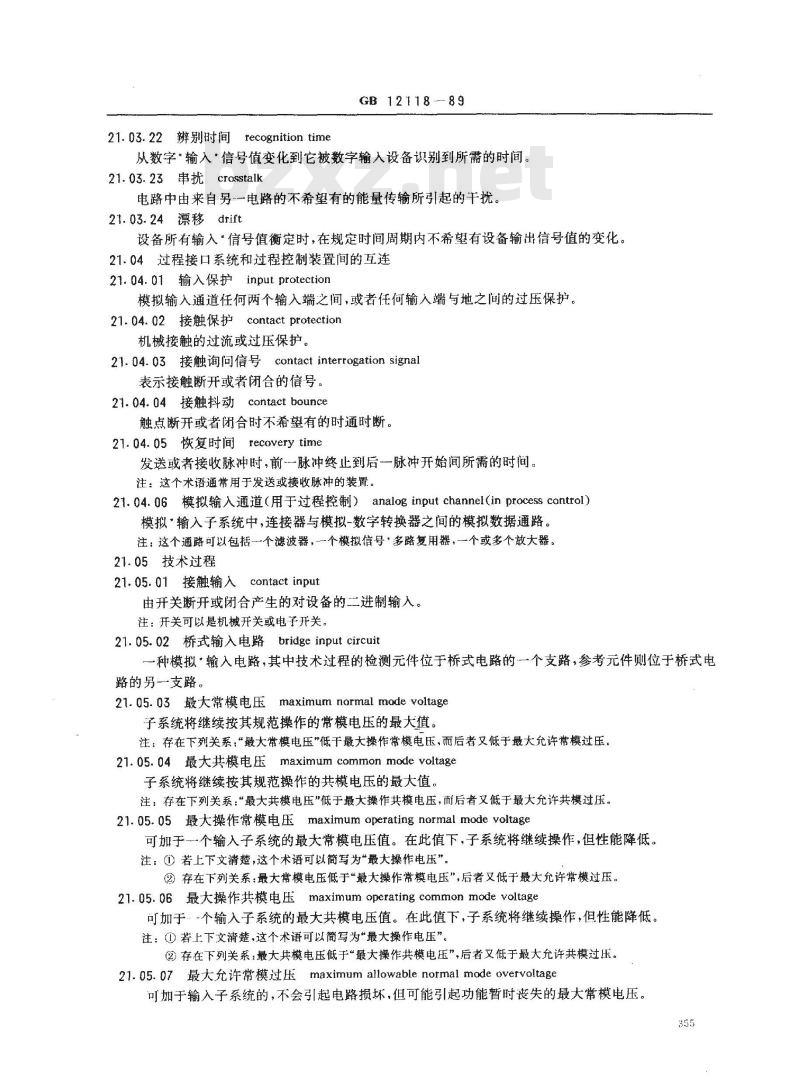

21.03.22辨别时间recognition timeGB12118-89
从数字*输入信号值变化到它被数字输入设备识别到所需的时间。21.03.23串扰crosstalk
电路中由来自另-电路的不希望有的能量传输所引起的干扰。21.03.24漂移drift
设备所有输入*信号值衡定时，在规定时间周期内不希望有设备输出信号值的变化。21.04过程接口系统和过程控制装置间的互连21.04.01输入保护input protection模拟输入通道任何两个输入端之间，或者任何输入端与地之间的过压保护。21.04.02接触保护contact protection机械接触的过流或过压保护。
21.04.03接触询问信号contact interrogation signal表示接触断开或者闭合的信号。21.04.04接触抖动contact bounce触点断开或者闭合时不希望有的时通时断。21.04.05恢复时间recovery time发送或者接收脉冲时，前脉冲终止到后一脉冲开始间所需的时间。注：这个术语通常用于发送或接收脉冲的装置。21.04.06模拟输入通道（用于过程控制）analog input channel(in process cantrol)模拟*输入子系统中，连接器与模拟-数字转换器之间的模拟数据通路。注：这个通路可以包括一个滤波器，一个模拟信号“多路复用器，一个或多个放大器。21.05技术过程
21.05.01接触输入
.contact input
由开关断开或闭合产生的对设备的二进制输入。注：开关可以是机械开关或电子开关。21.05.02桥式输入电路bridge input circuit一种模拟输入电路，其中技术过程的检测元件位于桥式电路的一个支路，参考元件则位于桥式电路的另一支路。
21.05.03最大常模电压maximum normal mode voltage子系统将继续按其规范操作的常模电压的最大值。注：存在下列关系：“最大常模电压”低于最大操作常模电压，而后者又低于最大允许常模过压。21.05.04最大共模电压maximumcommonmodevoltage子系统将继续按其规范操作的共模电压的最大值。注：存在下列关系：“最大共模电压\低于最大操作共模电压，而后者又低于最大允许共模过压。21.05.05最大操作常模电压maximumoperatingnormal modevoltage可加于一个输入子系统的最大常模电压值。在此值下，子系统将继续操作，但性能降低。注：①若上下文清楚，这个术语可以简写为“最大操作电压”。②存在下列关系：最大常模电压低于“最大操作常模电压\，后者又低于最大允许常模过压。21.05.06最大操作共模电压maximum operating common mode voltage可加于…个输入子系统的最大共模电压值。在此值下，子系统将继续操作，但性能降低。注：①若上下文清楚，这个术语可以简写为“最大操作电压”。②存在下列关系：最大共模电压低于“最大操作共模电压”，后者又低于最大允许共模过压。21.05.07最大允许常模过压maximum allowable normal mode overvoltage可加于输入子系统的，不会引起电路损坏，但可能引起功能暂时丧失的最大常模电压。355
GB 12118-89
注：①若上下文清楚，这个术语可以简写为“最大允许过压”。②存在下列关系最大常模电压低于最大操作常模电压，后者又低于“最大允许常模过压”21.05.08最大允许共模过压maximum allowable common mode overvoltage可加于输入子系统的，不会引起电路损坏，但可能引起功能暂时丧失的最大共模电压。注：①若上下文满楚，这个术语可以简写为“最大允许过压”。②存在下列关系：最大共模电压低于最大操作共模电压，后者又低于“最大允许共模过压”。过程计算机系统
过程接口系统
数字输人
子系统
模拟输入
了系统
计算机系统
数字输出
子系统
模拟输出
子系统
过程控制装置
过程计算机系统和有关技术过程的示意图技术过程
辩别时间
采样保持部件
差分放大器·
常模电压
常模抑制
成组隔离
串扰·
多量程放大器·
多路分配器
多路复用器·
防爆·
非隔离式放大器
隔离式放大器
共模电压·
共模抑制·
(技术)过程·
过程控制装置·
过程计算机系统·
过程接口系统….
过程中断信号·
故障保护操作
环境条件，
恢复功能·
恢复时间
GB 12118--89
汉语索引
（参考件）
：21.03.15
建立时间
接通稳定时间-
接触保护。
接触抖动
接触输入，
接触询问信号：
模拟输出通道放大器·
模拟输入通道
模拟输入通道放大器
耐冲击能力
漂移·
平均率精确度
桥式输入电路
上升时间··
输出子系统
输入保护.
输入子系统·
信息通道
噪声。
诊断功能·
最大常模电压
.21.04.04
.... 21. 05. 01
21. 04. 06
21.01. 07
21. 02. 01
最大操作常模电压
最大操作共模电压
最大共模电压
.......
GB 12118-89
最大允许常模过压
最大允许共模过压
analog input channel amplifieranalog input channel
analog output channel amplifierbridge input circuit
common mode rejection
common mode voltage
contact bounce
contact input ..
contact interrogation signalcontact protection
crosstalk
demuitiplexer
diagnostic function
differential amplitier
意电电子
cnvironmental condition
explosian proof
failsafe operation
grouping isolation
highway
input protectian
中业业业专电心专中学业
GB 12118
附录B
#文索引
（参考件）
21. 03. 18
21. 04.04
21.05. 01
21.03. 12
21. 02. 01
input subsystem
isolated amplifier
GB 12118
maximum allowable common mode overvoltagemaximum allowable normal mode overvoltage :- maximum common mode voltagemaximum ncrmal mode voltage
maximum operating common mode voltagemaximum aperating normal mode voltagemean rate accuracy
multirange amplifier
multiplexer
国量电务量量
non-isolated amplifier
normal mode rejection
normal mode voltage
output subsystem
(technical)process
process computer system
pracess control equipment
process interface system
ptocess interrupt signal
recognition time
recovery function
recovery time
rise time
sample-and-hold device
settling time
+++++++++++++++0
surge resistance
surge withstand capability
经电量典
专电量业电服
21. 03.01
21. 05. 07
.. 21. 05.04
21. 05. 05
21. 01. 10
... 21. 01. 01
21.01. 02
21. 03. 13
..... 21. 03. 20
*.- 21.03. 21
+**- 21. 01. 07
GB 12118-89
turn-on stabilizing time
P....d...P.o...
附加说明：
本标准由机械电子工业部归口。本标准由成都电讯工程学院负责起草，本标准主要起草人刘乃奇、杨旭明、林宁。21.01.08
