【国家标准(GB)】 塑料-薄膜和薄片-加热尺寸变化率试验方法

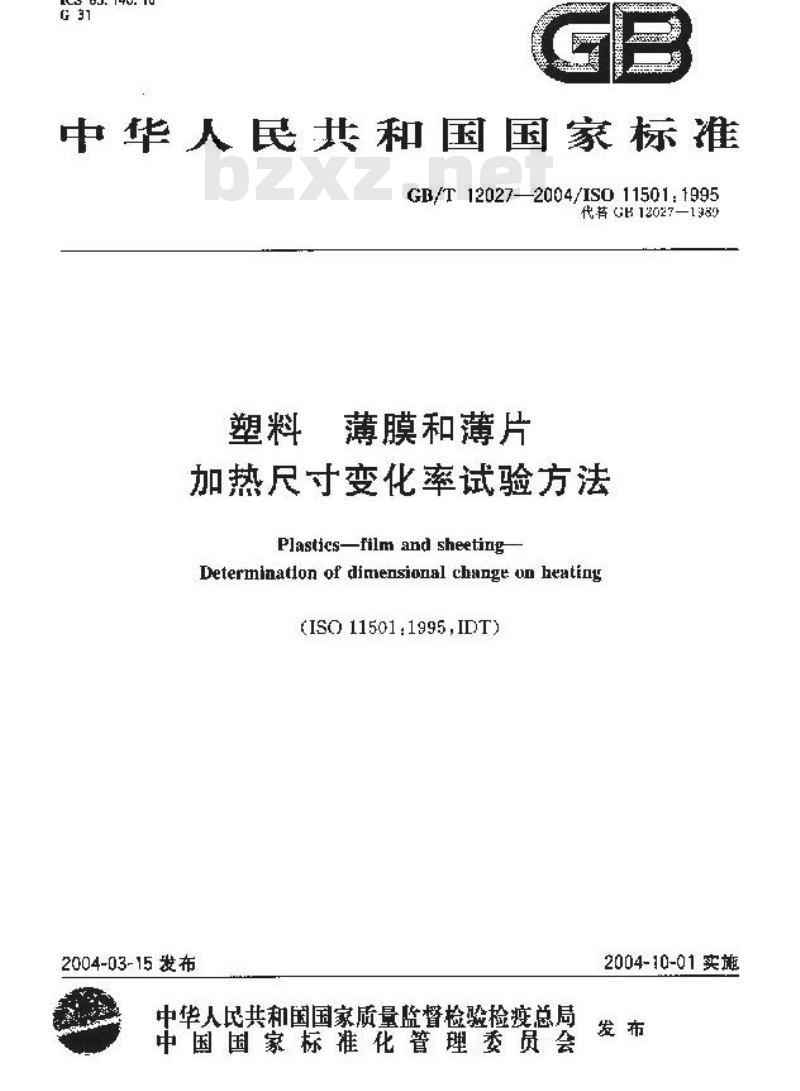

[CS 83.140. 10
中华人民共和国国家标准
GB/T12027—2004/IS011501:1995代菩GH12027—1389
薄膜和薄片
加热尺寸变化率试验方法
Plasticsfilmandsheeting
Determinatlon of dimensional change on heatingISO11501:1995,IDT)
2004-03-15发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2004-10-01实施免费标准下载网bzxz

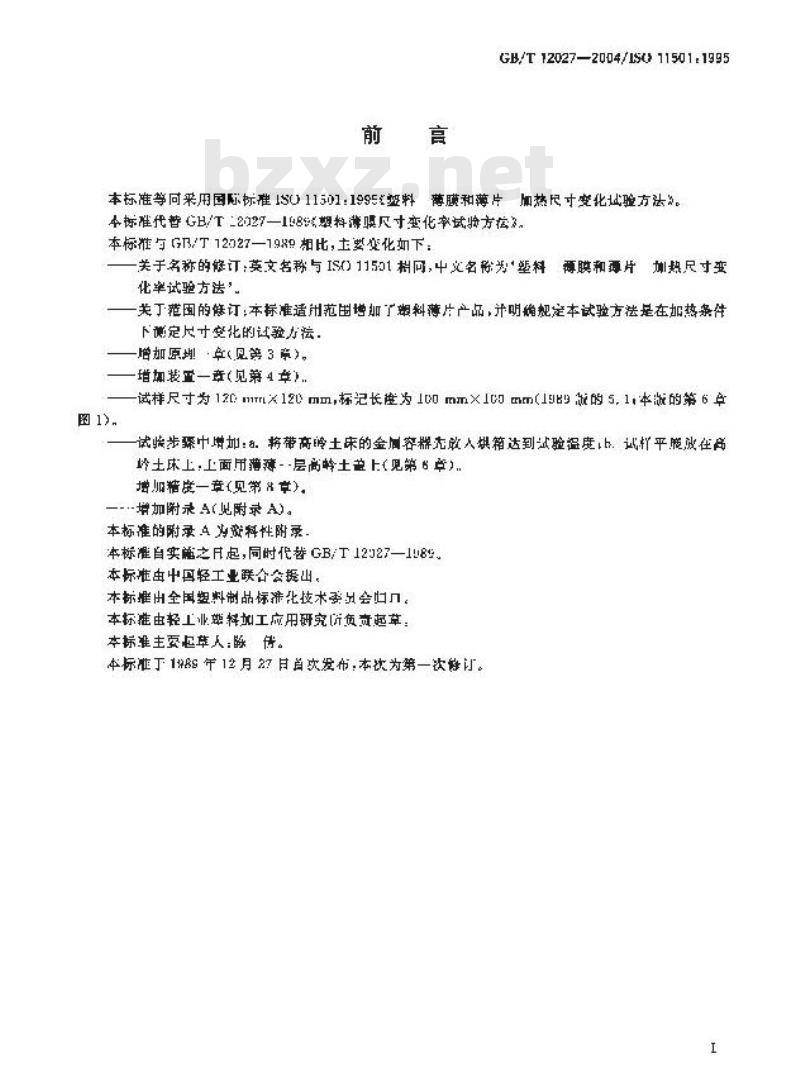

GB/T12027—2004/ISQ11501.1995本标准等向采用国际标难1S011501：1995≤塑料薄膜和薄片加热尺寸变化试验方法\。本标难代替GH/T二2927—108塑料薄膜尺寸变化家试验方按3。本标准与G/T12027—1989相比，主要变化如下：关于名称的修订：文名称与ISO11501相回，中义名称为塑料膜和需片加热尺寸变化率试验方法”。
关丁范国的修订本标准适用范围增加了料薄片产品，升明确规定本试验方法是在加热条件下衡定尺寸空化的让验力法，
一增加原划！·卓（见等3章）。一增加装置一章（见第4章）
试样尺寸为120×120mm标记长度为100mm×100mm（19的5.1.版的第6卓图1)，
试监步骤中增加：。将带高岭土床的金同容媒充政人烘箱达到试验温度，h，试样平展微在尚龄土床上：上面用蒋薄--层高峰土盖上（见第6草）.增加精度一章（见第章）。
·-增加附录A(见附录A)。
本标准的附录为斑料性附录
本标准自实施之片起，同时代替GB/T12327一1089。本标准由中回轻工业联合会援山。本标推出全国塑料制品标准化技术要品会归几。本标推由轻工业举样加工应用研究所负责起草：本标准主要也苹人：脉。
本标准于198S年12月27首次发布，本次为第一次解订。I

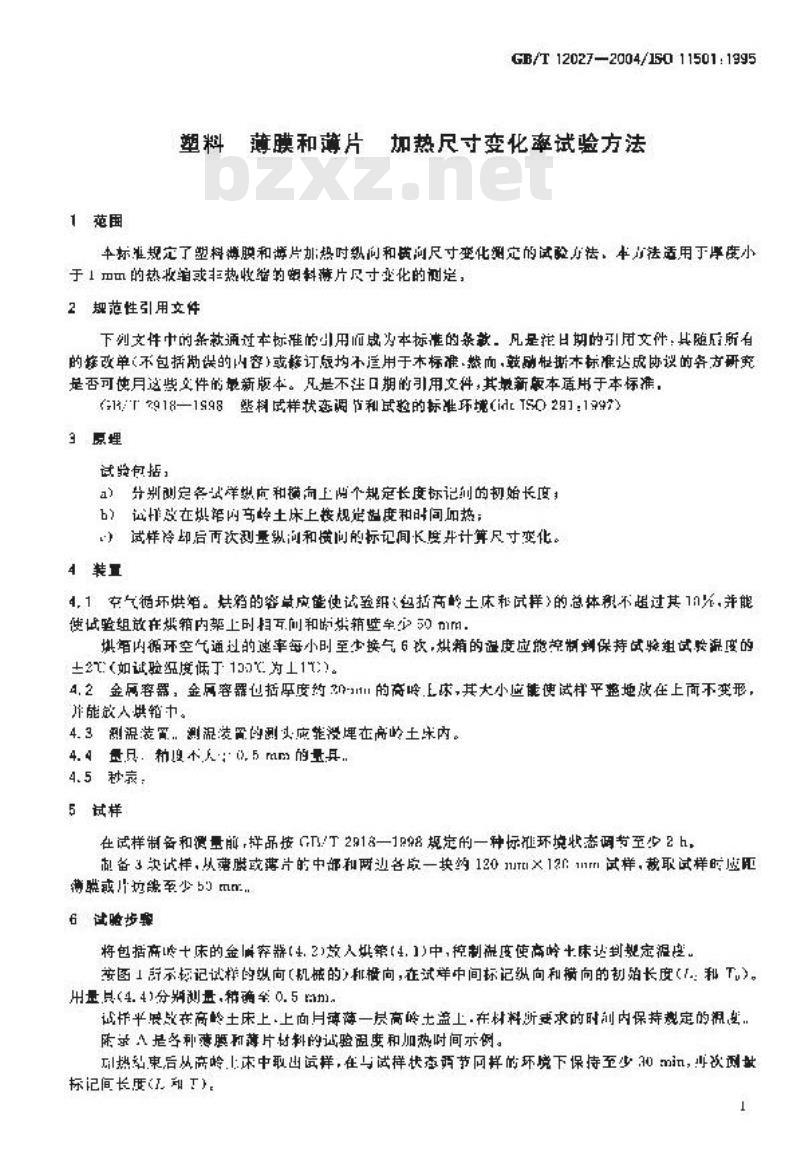

1范国
GB/T12027—2004/15011501:1995塑料薄膜和薄片加热尺寸变化率试验方法半标准规定了塑料博和游片加热时纵问和质问尺寸变化测定的试酸力法、本力法适用于厚度小于1Ⅱ的热妆箱或非热收缩塑料薄片尺寸化的制是，2规范性引用文件
下列文件中的条款通过本标准萨叫用而感为本标准的条款，凡是范日期的引用文件，其随后所有的锋改单（不包括励保的内容）或摔订原均不用于本标准，然而，转励根斯本标准达成欧设的务克研究是否可使月这些立件的最新版本。凡是不注口期的引用文件，其最新版本适用于本标准，（1/2918—1998整料成样状恋调节和式验的标准环境（idTS029：1997）3原埋
试骚包据：
a）分别则定务式详纵亢和横南上州个规定长度标记创的韧始长度：b）证样改在烘第内高格土床上按规定盘度和时间加热；）试样冷即信市次划量裂可和横的标证间长度开计算尺寸变化。4装置
4，1空气循坏烘始。烘箱的容草应能使试验纸（包括高岭土床和试样>的总体积不超过其11元，并能使试验组放在烘箱内架上时相互和的烘箱壁至心50mm.烘箱内循环空气通过的速率每小时至少换气6饮，烘箱的温度应能控制划保持试验组试湿度的±（如证验组度循于15为1。
4,2金属容器，金网容器也括序度约3-111l的商呤.E床，其大小应能使试样平整埋放在上面不变形，并能放人烘箱中。
4.3刚温装，测湿装置内副头应没理在高岭土味内。4.4月，粘个人，5mm的其.
4.5秒衰：
5试样
在试样制备和测量前，样品按G/T291名—1298规定的—种标准环境状态调节至少2h，备3决试样，以薄膜或薄片的中部和两边各取一块约12011T×12F111rml试样，裁取试样时虚肥薄膜或象系少b3mm..
6试略步
将包括咚十床的金属弃器（4.2)效入烘第（4.1)中，控制温度使高峰十床达到规定温虚。安图1舒示标记试样的纵向（机械的和摘向，在试样中间标记纵向和横向的韧始长度（「：和T，）。用量具(4.4分期测量箱确至0.5m)。试拆平展改在高岭土床上·上向月薄薄一层高岭七益上·在材料所要求的时剂内保持规定的温起.两求人是各种薄膜和薄片材料的试验度和加热时间示例。i热站东后从高岭.l束中取出近样，在与试样状态节同样的环境下保持至少30min，改到献标记间长度（1知T)

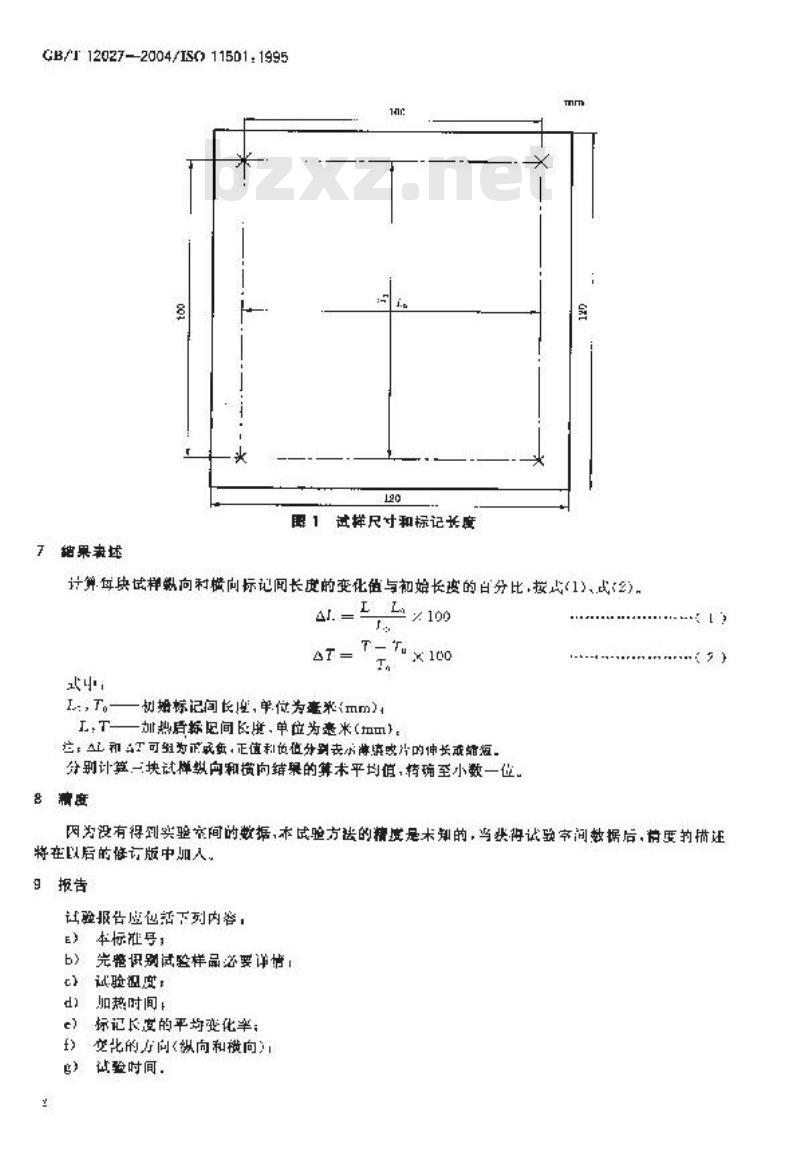

GB/T12027-2004/ISO11501:19958
图1试样尺寸和标记长度
了绝果来述
计弹每块试样数向利惜向标记间长度的变化值与初始长跨的自分比，按式（1）、或2)，AT.- 100
切势标记间长，单位为毫来（mm）一热后频配间长度，单位为毫米（m），L:T-
位，和4下可组为正或负，正值利色值分别表小薄决或片的伸长或着短分别计算一块试样纵向和横向结果的算未平均值，精确至小数一位。8满度
因为没有得到实验案间的数据，术试验方法的精度是术知的，与类将试验审问数据后，常度的销还将在以后的修订版中加人。
9报告
计验报告应包括下列内容，
E）本标准号：
b先能识别试验样品必要详情，
试验温度：
加热时间
标记长宦的平均变化率：
变化的力问（纵向和横向）
试验时间，

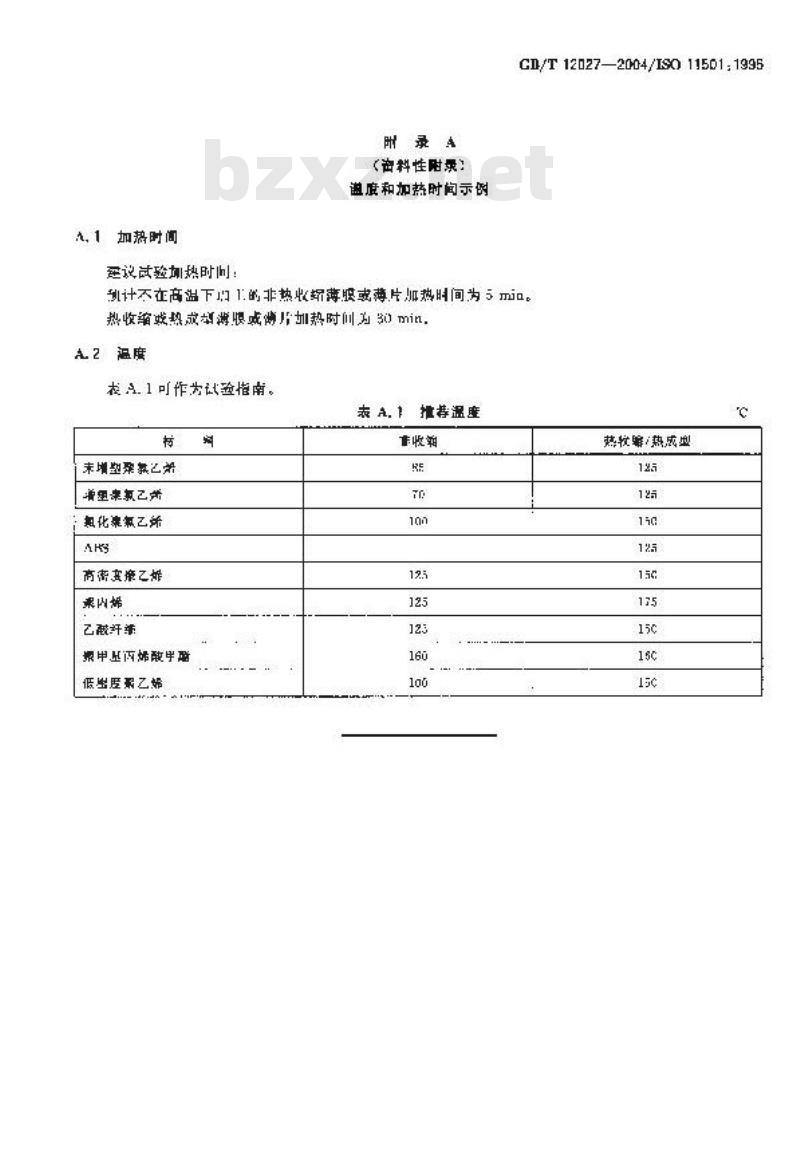

A,1加热时间
预议试均热时：
附录A
（咨料性附录）
逝度和加热时间示例
GD/T 12027—2004/ISO 11501;1995到计不在高温下1.的非热收娠薄腺或薄片加热时间为5m热收缩费热或划游慢盛做片加势时川为minA2温度
表A.1可作为试验指南。
表A.1推荐温度
未增塑
增塑案氯乙并
姐化集氟所
商海安帝乙媒
乘内烯
乙蔽迁華
振甲西烯酸手
低生臣期乙
.........
热牧缩/热感型
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
