【国家标准(GB)】 加气混凝土干湿循环试验方法

GB/T11975—1997

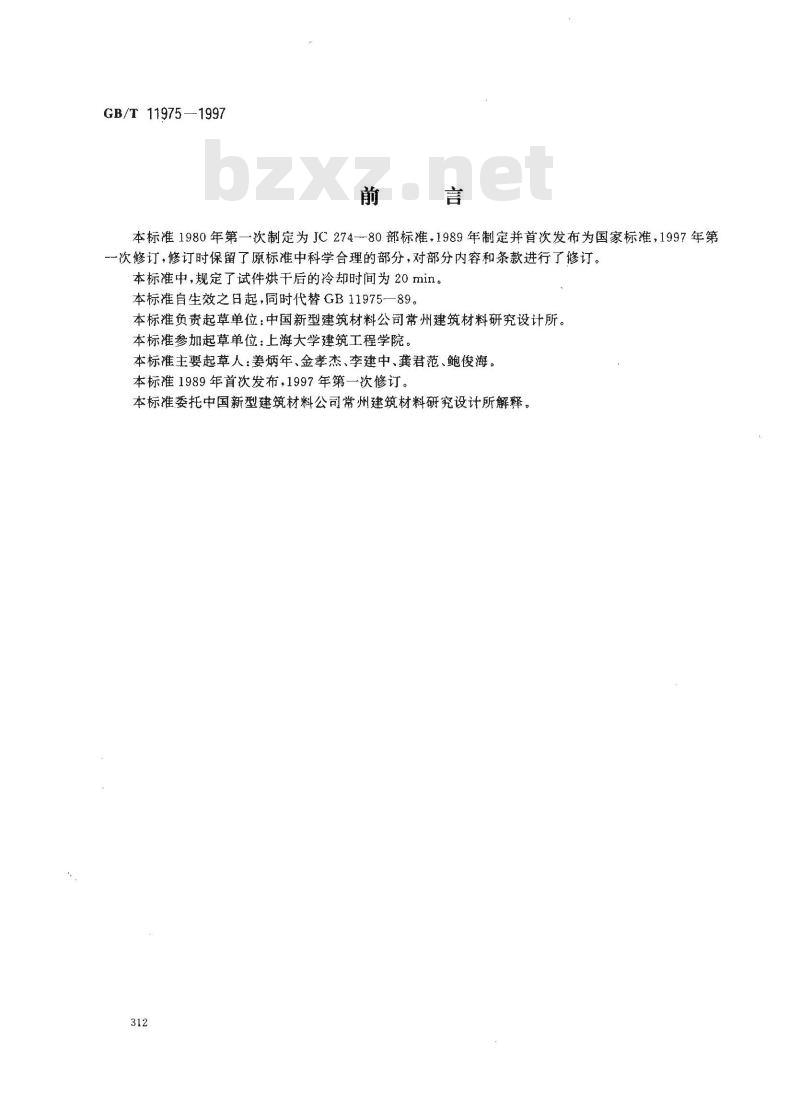

本标准1980年第一次制定为JC274-80部标准，1989年制定并首次发布为国家标准，1997年第一次修订，修订时保留了原标准中科学合理的部分，对部分内容和条款进行了修订。本标准中，规定了试件烘干后的冷却时间为20min。本标准自生效之日起，同时代替GB11975一89本标准负责起草单位：中国新型建筑材料公司常州建筑材料研究设计所。本标准参加起草单位；上海大学建筑工程学院。本标准主要起草人：姜炳年、金孝杰、李建中、龚君范、鲍俊海。本标准1989年首次发布，1997年第一次修订。本标准委托中国新型建筑材料公司常州建筑材料研究设计所解释。312
1范围

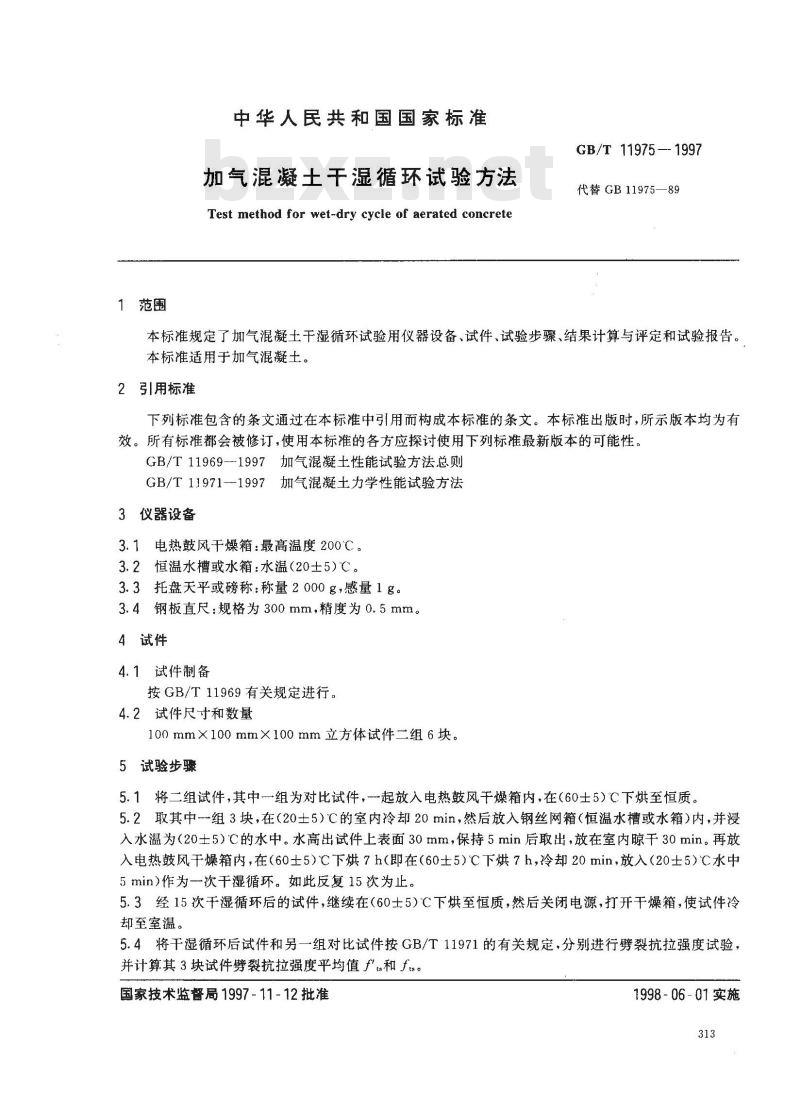

中华人民共和国国家标准
加气混凝土干湿循环试验方法
Test method for wet-dry cycle of aerated concreteGB/T 11975--1997
代替GB11975—89
本标准规定了加气混凝土干湿循环试验用仪器设备、试件、试验步骤、结果计算与评定和试验报告。本标准适用于加气混凝土。
2引用标准
下列标准包含的条文通过在本标准中引用而构成本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T11969-1997加气混凝土性能试验方法总则GB/T 119711997
7加气混凝土力学性能试验方法
3仪器设备
3.1电热鼓风干燥箱：最高温度200℃。3.2恒温水槽或水箱：水温（20土5）C。3.3托盘天平或磅称：称量2000g，感量1g。3.4钢板直尺：规格为300mm，精度为0.5mm。4试件
4.1试件制备
按GB/T11969有关规定进行。
4.2试件尺寸和数量Www.bzxZ.net
100mm×100 mm×100 mm立方体试件二组6块。5试验步骤
5.1将二组试件，其中一组为对比试件，起放入电热鼓风干燥箱内，在（60士5)℃下烘至恒质。5.2取其中组3块，在（20士5）℃的室内冷却20min，然后放入钢丝网箱（恒温水槽或水箱）内，并漫入水温为（20士5）C的水中。水高出试件上表面30mm，保持5min后取出，放在室内晾干30min。再放入电热鼓风干燥箱内，在（60士5）℃下烘7h（即在（60±5）℃下烘7h，冷却20min，放入（20±5）℃水中5 min)作为一次干湿循环。如此反复15次为止。5.3经15次干湿循环后的试件，继续在（60士5）℃下烘至恒质，然后关闭电源，打开干燥箱，使试件冷却至室温。
5.4将干湿循环后试件和另一组对比试件按GB/T11971的有关规定，分别进行劈裂抗拉强度试验，并计算其3块试件劈裂抗拉强度平均值厂，和fs。国家技术监督局1997-11-12批准1998-06-01实施

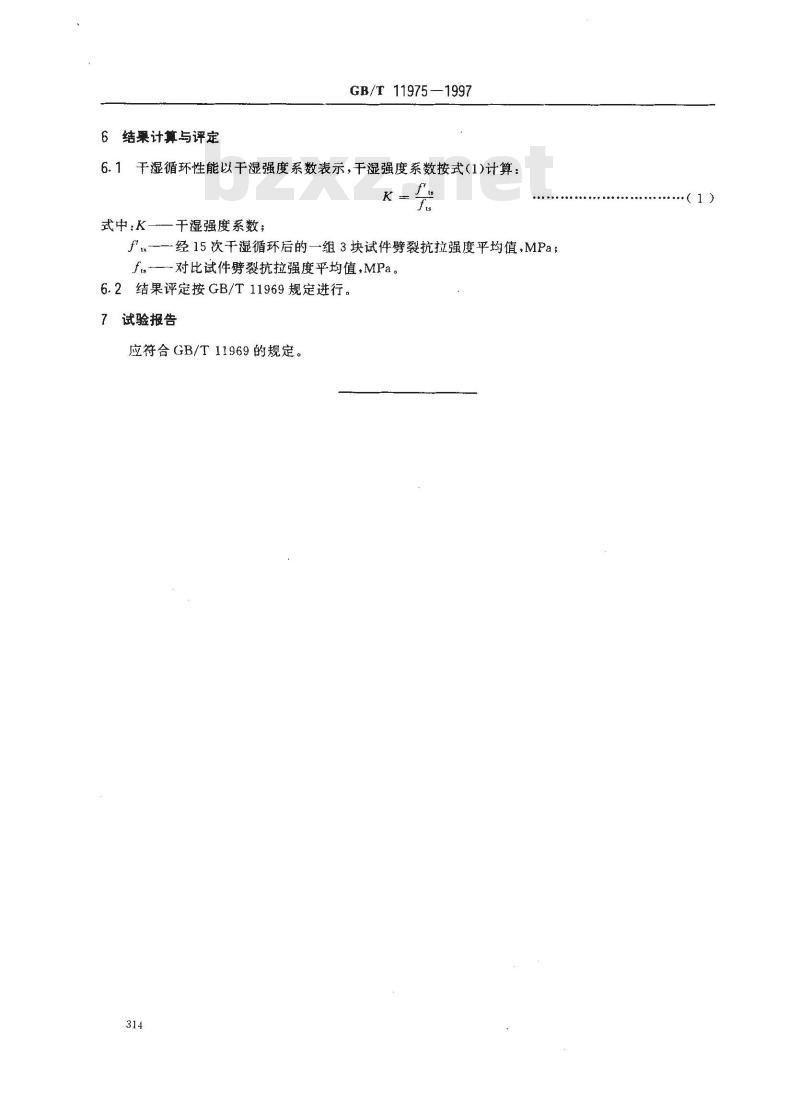

6结果计算与评定
GB/T11975—1997
干湿循环性能以干湿强度系数表示，干湿强度系数按式（1)计算：K
式中:K—
一干湿强度系数；
f—一经15次干湿循环后的一组3块试件劈裂抗拉强度平均值，MPa；fs——对比试件劈裂抗拉强度平均值，MPa。6.2结果评定按GB/T11969规定进行。试验报告
应符合GB/T11969的规定。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
