【国家标准(GB)】 轴中心高为56mm及以上电机的机械振动 振动的测量、评定及限值

GB10068—200D

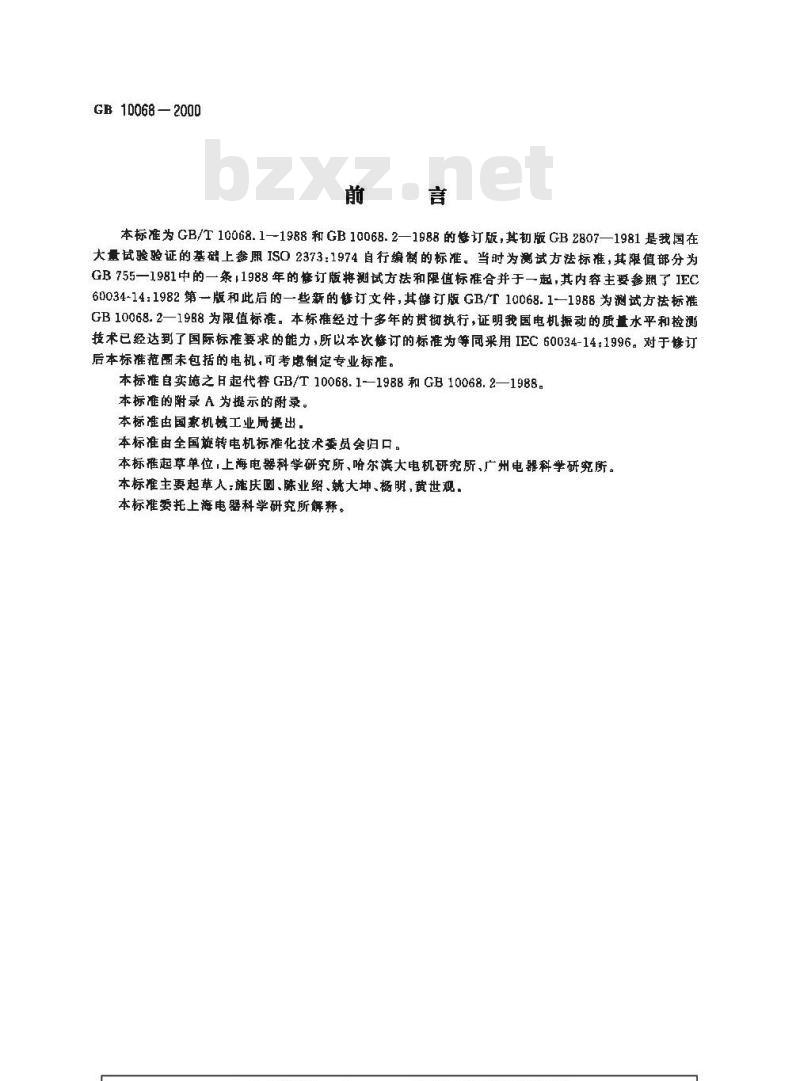

本标准为GB/T10068.1--1988和GB10068.2—1988的整订版，其初版GB2807—1981是我国在大量试验验证的基础上参照ISO2373：1974自行编制的标准。当时为测试方法标准，其限值部分为GB755一1981中的一条,1988年的修订版将测试方法和限值标准合并于一起，其内容主要参照了IEC60034-14：1982第一版和此后的一些新的能订文件，其倦订版GB/T10068.1一1988为测试方法标准GB10068.2—1988为限值标准。本标推经过十多年的贯御执行，证明我国电机振动的质量水平和检测技术已经达到了国际标准要求的能力，所以本修订的标准为等同采用IEC60034-14：1996。对于够订后本标准范画未包括的电机，可考虑制定专业标准。本标准自实施之日起代替GB/T10068.1-1988和GB10068.2—1988。本标准的附录A为提示的附录。
本标准由国家机械工业局捷出.
本标准由全国施转电机标准化技术委员会归口。本标雅起草单位上海电器科学研究所、暗尔滨大电机研究所、广州电器科学研究所。本标摊主要起草人：施庆圆、陈业绍、姚大坤、杨明，黄世观.本标准委托上海电器科学研究所解释。GB10068—2000

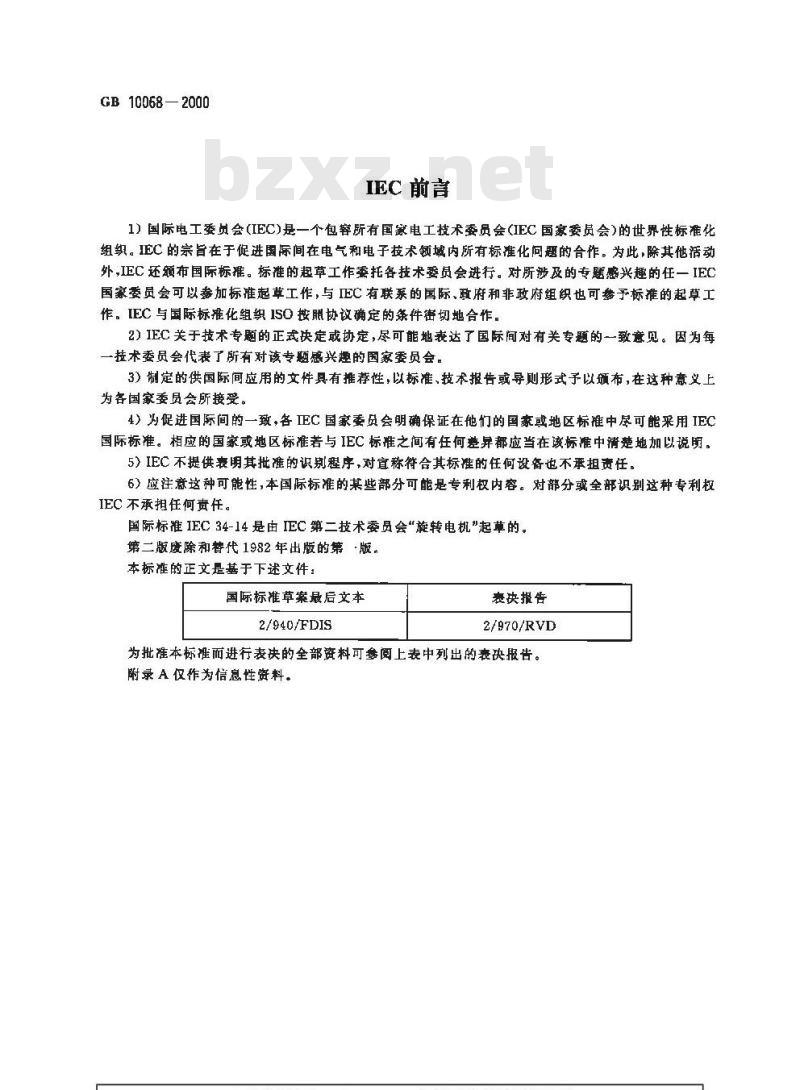

IEC前言
1）国际电工委员会（IEC)是一个包容所有国家电工技术委员会（IEC国家委员会）的世界性标准化组织。IEC的宗台在于促进国际间在电气和电子技术领域内所有标准化问题的合作。为此，除其他活动外，IEC还颁布国际标准。标准的起草工作委托各技术委员会进行。对所涉及的专题感兴趣的任一IEC国家委员会可以参加标准起草工作，与IEC有联系的国际、政府和非政府组织也可参予标准的起草工作。IEC与国际标推化组织ISO按服协议确定的条件街切地合作。2）IEC关于技术专题的正式决定或协定，尽可能地表达了国际间对有关专题的一致意见。因为每一拉术委员会代表了所有对该专题感兴趣的国家委员会。3）制定的供国际间应用的文件具有推荐性，以标准、技术报告或导则形式予以颁布，在这种意义上为各国家委员会所接受。
4）为促进国际间的一致，各IEC国家委员会明确保证在他们的国家或地区标推中尽可能采用IEC国际标准。相应的国家或地区标准若与IEC标准之间有任何差异都应当在该标准中清楚地加以说明。5)IEC不提供表明其批准的识别程序，对宜称符合其标准的任何设备也不承担责任。6）应注这种可能性，本国际标准的某些部分可能是专利权内容。对部分或全部识别这种专利权IEC不承担任何责任。
国际标准IEC34-14是由IEC第二技术委员会“旋转电机”起草的。第二版废除和替代1982年出版的第·版。本标准的正文是基于下述文件：国际标雄草案最后文本
2/940/FDIS
表决报告
2/970/RVE
为批准本标准而进行表决的全部资料可参阅上表中列出的表决报告。附录A仅作为信息性资料。

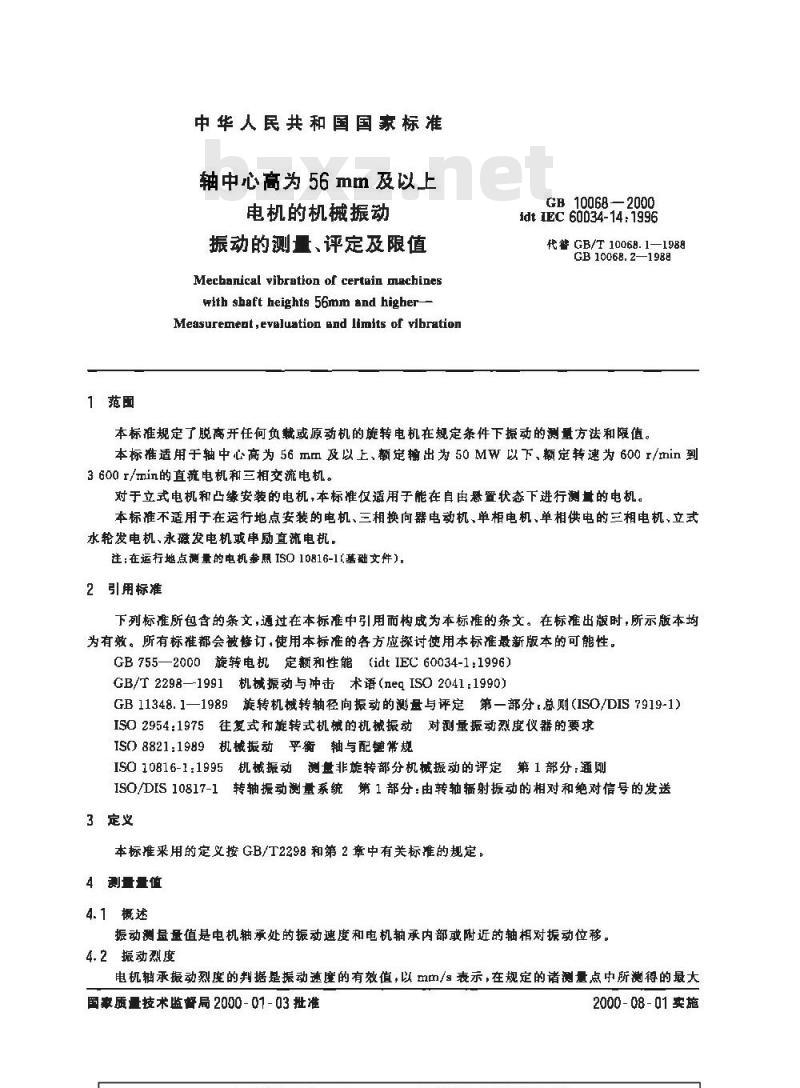

1范围
中华人民共和国国家标准
轴中心高为56mm及以上
电机的机械振动
振动的测量、评定及限值
Mecbanical vibration of certain machineswith shaft heights 56mm and higher--Measuremeat,evaluation Bnd limlts of vibrationGB 10068—2000
idtIEC60034-14:1996www.bzxz.net
代替 GB/T 10068. 1—1988
GB 10068. 2—1988
本标准规定了脱离开任何负载或原动机的旋转电机在规定条件下振动的测量方法和限值。本标准适用于轴中心高为56mm及以上、额定输出为50MW以下、额定转速为600r/min到3 600 r/min的直流电机和三相交流电机。对于立式电机和凸缘安装的电机，本标准仅适用于能在自由悬置状态下进行测量的电机。本标准不适用于在运行地点安装的电机、三相换向器电动机、单相电机，单相供电的三相电机、立式水轮发电机、永磁发电机或串励直流电机。注:在运行地点测量的电机参照 IS0 10816-1 (基础文件)。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被静订，使用本标准的各方应探讨使用本标准最新版本的可性。GB7552000旋转电机定额和性能（idtIEC60034-1：1996）GB/T2298—-1991机械振动与冲击术语（neqISO2041:1990）GB11348.1一1989旋转机械转轴径向振动的测量与评定第—部分总则(ISO/DIS7919-1)IS02954:1975往复式和旋转式机械的机械振动对测量振动烈度仪器的要求IS08821:1989机械振动平衡轴与配缠常规ISO10816-1:1995机械振动测非旋转部分机械振动的评定第1部分：通则ISO/DIS 10817-1转轴振动测量系统第 1 部分：由转轴射振动的相对和绝对信号的发送3定义
本标准来用的定义按GB/T2298和第2章中有关标准的规定。4测盒盘值
4.1概述
振动测量量值是电机轴承处的振动速度和电机轴承内部戒附近的轴相对振动位移。4.2振动烈度
电机轴承摄动烈度的判据是握动速度的有效值,以 mm/s 表示,在规定的诸测量点中所测得的最大国质量技术监督局2000-01-03批准2000-08-01卖施

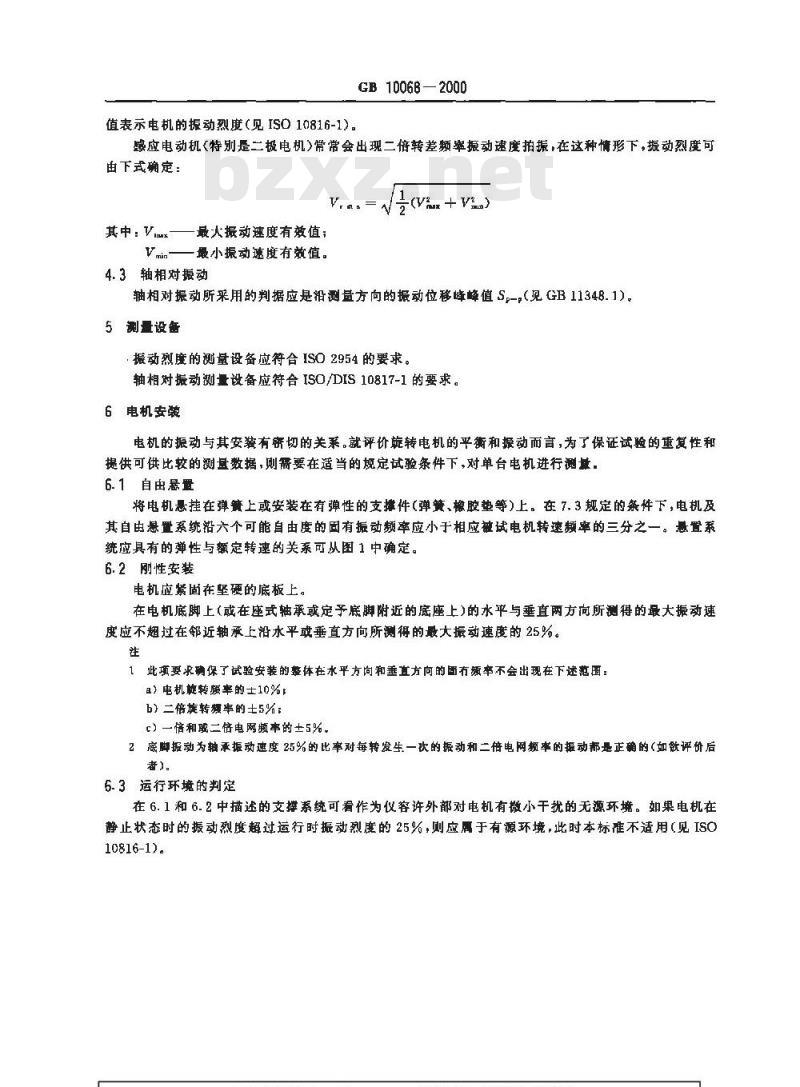

值表示电机的振动烈度（见IS010816-1)。GB1006B—2000
感应电动机(特别是二极电机>常常会出现二倍转差频率振动速度拍振，在这种情形下，振动烈度可由下式确定：
(Vur + Via)
其中：V——最大报动速度有效值；Vmn最小振动速度有效值。
4. 3轴相对振动
轴相对振动所采用的判据应是沿测量方向的振动位移峰峰值 S,-,（见GB11348.1)。5测量设备
振动烈度的测量设备应符合ISO2954的要求。轴相对振动测量设备应符合IS0/DIS 10817-1的要求。6电机安装
电机的振动与其安装有研切的关系。就评价旅转电机的平衡和握动而言，为了保证试验的重复性和提供可供比较的测量数据，则需要在适当的规定试验条件下，对单台电机进行测基，6.1自由悬置
将电机悉挂在弹簧上或安装在有弹性的支择件(弹簧、橡胶垫等)上。在7,3规定的条件下，电机及其自电悬骨系统六个可能自由度的固有据握动赖率应小于相应童试电机转速赖率的三分之一。惠置系统应具有的弹性与额定转速的关系可从图 1 中确定。6.2刚性安装
电机应紧固在坚硬的底板上。
在电机底脚上(或在座式轴承或定予底脚附近的底座上)的水平与垂直两方向所测得的最大动速度应不翅过在邻近轴承上沿水平或垂直方向所测得的最大振动速度的25%。1此项要求确保了试验安装的整体在水平方向和垂直方向的国有频率不会出现在下递范围：a）电机施转暖率的士10%
b）二倍旋转率的土5%：
c）一倍和或二情电网瓶率的土5%。2底脚报动为轴承拒动速度25%的比率对每转发生一次的振动和二倍电网额率的报动部是正确的（如欲评价后者）。
6.3运行环境的判定
在6.1和6.2中描述的支撑系统可着作为仪容许外部对电机有微小干扰的无源环境。如果电机在静止状态时的振动烈度超过运行时振动熟度的25%，则应属于有源环境，此时本标难不适用（见ISC10816-1)。
弹黄最
GB10068
—2000
额定转道(r/min)
安装在弹性支撑上
注：为了降低置系统的质量和转动惯量对摄动烈度等级所产生的影响，弹性支撑的有效质量应不大于被试电机的十分之一。

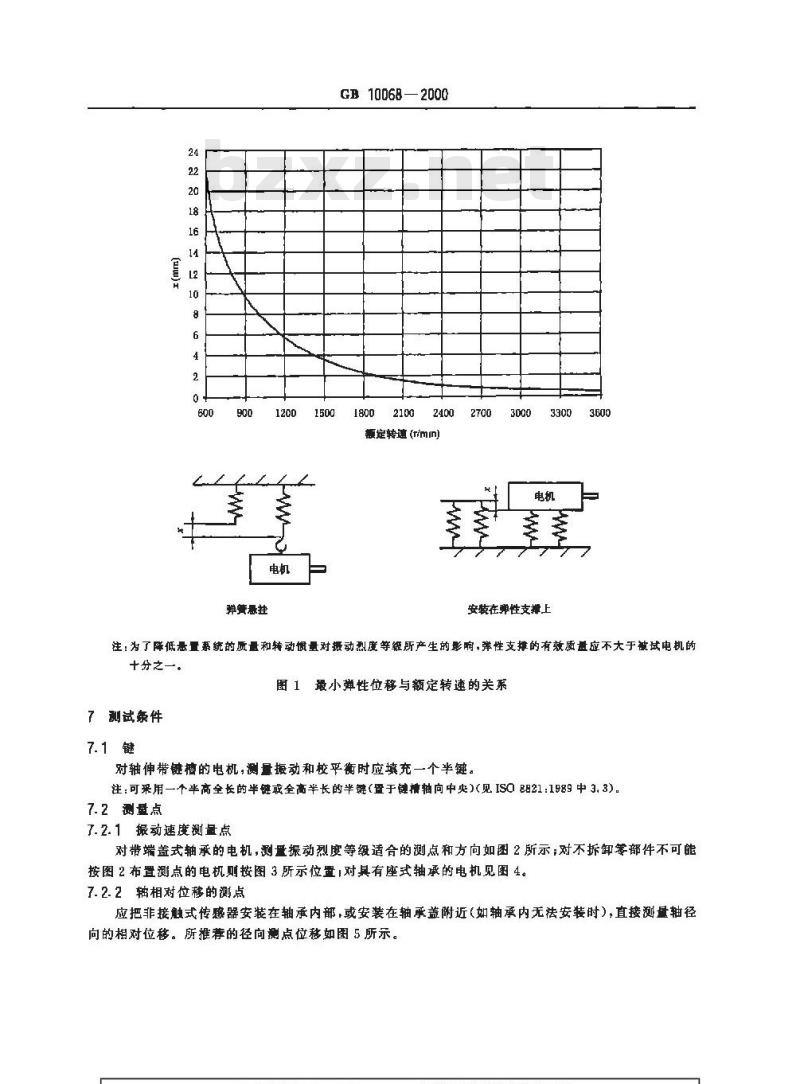

图1最小弹性位移与额定转速的关系7副试条件
对轴伸带键檐的电机，测量振动和校平衡时应填充一个半键。注:可采用一个半高全长的半键或全高半长的半键(置于键糖轴向中央)(见 IS0 8821:1989 中 3. 3)。7.2测量点
7.2.1振动速度测量点
对带端盖式轴承的电机，测量报动烈度等级适合的测点和方向如图2所示；对不拆卸零部件不可能按图2布置测点的电机则按图3所示位置对具有座式轴承的电机见图4。7.2.2轴相对位移的测点
应把非接触式传憋器安装在轴承内部，或安装在轴承盖附近（如轴承内无法安装时），直接测量轴径向的相对位移。所推荐的径向测点位移如图5所示。GB1006B—2000
图2用于电机的一端或二端推荐测量点图 3 不拆卸零部件电机不能按图 2 测量时的测量点图4座式轴承的测量点
7.3测试条件
传感器
GB 10068—2000
信号商节器
图5测定轴相对位移推荐的传感器回周位置电机应在空载，诸相关鑫量为额定值的状态下进行测量。交流电机应在GB755一2000的6.2规定的实际正弦波条件下运行。
除非另有规定，测量应在每一规定转速或领定转速全范围内进行，在每一试验转速下运行时的握动均不可超过表1所示限值。
对于双向旋转电机，振动限值适用于两个方向。7.4报动传感器
测振传感器与电机表面的接触应按照传感器制造厂的规定，不得于扰被试电机运行时的振动状态。为此，传感器装置的总偶合质量应小于电机质的五十分之一。8轴承座掘动限值
8.1探动烈度限值
如第6章所规定的两种安装条件，轴中心高56mm及以上直流和三相交流电机的振动划分为三种振动等级：N(常规级）、R(降低级）、S（特殊级），烈度限值见表1。8.2交流电机二倍电网频率振动速度的限值二极电机有明显二倍电网频率振动。为了正确评定这部分振动成份要求电机避循6.2中的规定进行刚性安装。
对轴中心高H>225mm的二极电机，上述评定应作为基本的电机型式试验的内容，以确定明显的二倍电网频率振动的存在。
轴中心高H>225 Ⅲm并具有二倍电网频率振动的电机测量时应以刚性安装,且不应超过表 1中轴中心高H>400mm刷性安装时的振动限值。B. 3轴向振动
轴承轴向振动与轴承的功館及轴承的结构有关。对推力轴承，轴向振动与推力波动有关，这种握动会损坏滑动轴承的金属衬料或滚动轴承的零件。这些轴承的轴向振动应和径向振动同样考虑，并符合表1限值。如轴承无轴向限制结构时，由制造广和用户事先协议确定，可采用较低的要求。摄动
额定转理
600--3600
600-1 800
GB10068—2000
表 1不间轴中心高H(mm)的振动烈度限值,mm/s(有效值)电机在自由悬置状态下测重
56CH132
21800~3600
600-1800
>1 800~3 600
132H≤225
225H≤400
刚性安装
1 如未规定锻别,电机应符合 N 级要求。2R级电机害用于机床驱动中，S级电机用于对摄动要求严格的特殊机械驱动，S级仅适用于轴中心高H≤400mm的电机。
3对要求比表1中数值更小的电机,推荐从数系0. 45,0.71.1.12,1.8和2.8 mm/s等中选取限值。4 对于轴中心高大于400 mm的电机，两种安装方法均适用，除非另有协议，可由制造厂选择安装方式。5 制造厂和用户应考虑到检测仪器可能有士10%的测量允差。6一台电机，自身的平衡教好，符合表中的级别，但当安装在现插中受各种因意，如地基不平、被驱动机裁的反作用等的影响，也会显示摄大的摄动。另外，由于所驱动的诸单元的固有题率与电机意转体少量残余不平葡撤励操率极为接近也会引起振动，在这种情形下，不仅只是对电机，而且对装置里的每一单元都要检验。7以相同机座带底脚卧式电机的轴中心高作为无底脚电机、上脚式电机或立式电机的轴中心商。9轴相对握动限值
建议仅对有滑动轴承、额定功率大于1000kW的二极和四极电机测量轴相对振动，至于安装轴测量传感器的必要规定由制造厂和用户事先协议确定。带滑动轴承的电机按待定规定安装振动溉量传感器时，其规定的轴相对振动位移的限值见衰2，这些限值是第B章要求的补充。
表 2最大轴相对振动(S-,)和最大径向跳动的限值操动等级
最大轴相对位移,μm
R等级通常是对驱动关健性设备的高速电机规定的。所有限值适用于50EIz和60Hz两种率的电机。2
最大轴相对位移限值包括径向既动。（径向既动的定义见CB11348.1)最大径间脏动,μrm
GB10068—2000
(提示的附录）
参考资料目录
ISO/DIS7919-3
第3部分
非往复式机械的振动旋转轴的测量与评定偶合工业机械的导娅
API标准541.1987
250hP力及以上成型绕组笼型感应电动机API标准546：1990
500hp力及以上成型统组无刷同步电动机
