【国家标准(GB)】 数据通信用数据终端设备和自动呼叫设备之间的接口

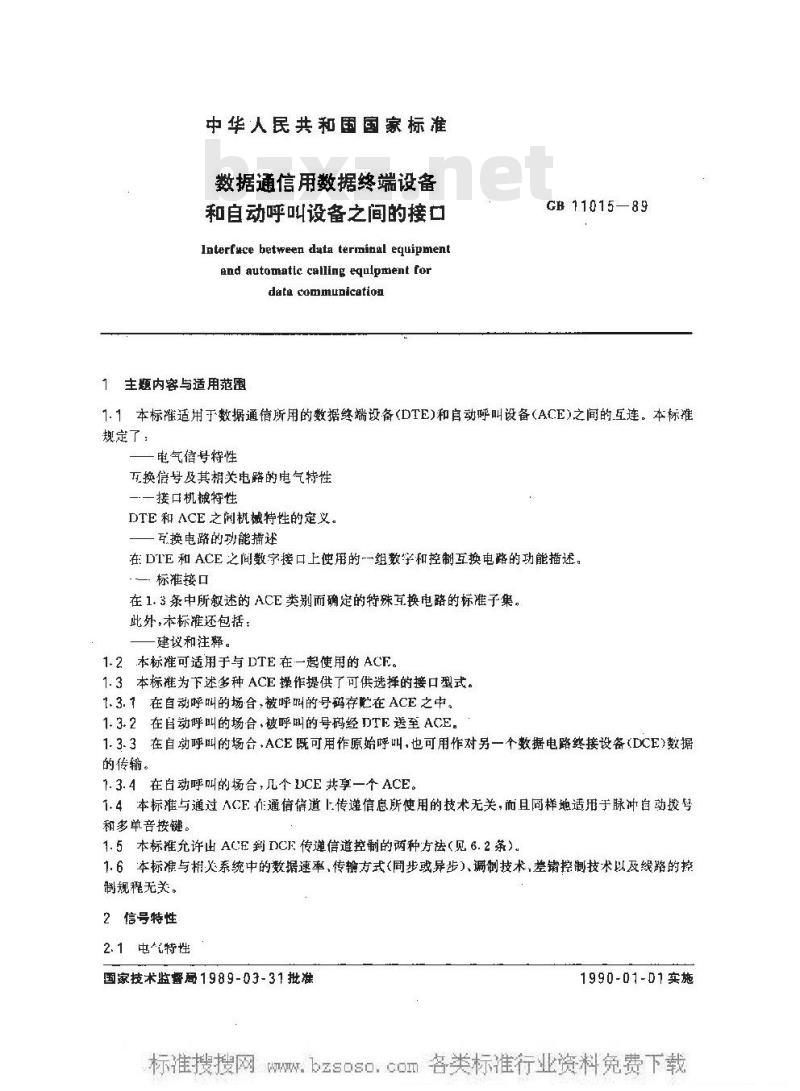

中华人民共和国国家标准
数据通信用数据终端设备
和自动呼叫设备之间的接忙
Interfuce between data terminal equipmentand automatic calling equlpmient fordata communication
1主题内容与适用范围
GB 11015—89
1.1本标催适用于数据通信所用的数据终端设备(DTE)和自动呼叫设备(ACE)之间的互连。本标准规定了：
电气信号特性
万换信号及其相关电路的电气特性-.一接口机械特性
DTE和ACE之间机械特性的定义。互换电路的功能描述
在: DTE和 ACE之间数字接口上使用的-一组数字和控制互换电路的功能描述。·标准接口
在1.3条中所叙述的ACE类别而确定的特殊互换电路的标准子集。此外,本标准还包括：
建议和注释。
1. 2本标准可适用于与 DTE在一起使用的 ACE。1.3本标准为下述多种ACE操作提供了可供选择的接口型式。1.3. 7 在自动呼叫的场合,被呼叫的号码存贮在 ACE之中。1.3.2在自动呼叫的场合，被呼叫的号码经DTE送至ACE。1.3.3在自动呼叫的场合，ACE既可用作原始呼叫,也可用作对另一个数据电路终接设备（DCE)数据的传输。
1.3.4在白动呼叫的场合，几个DCE共享一个ACE。1. 4本标准与通过 ACE 在通信信道 上传递信息所使用的技术无关,而且同样地适用于脉冲自动拨号和多单音按键。
1.5本标准充许出ACE到DCF传递信道控制的两种方法（见6.2茶）。1.6本标准与捐关系统中的数据速率，传输方式（同步或异步）、调制技术，差销控制技术以及线路的控谢规程无关。
2信号特性
2.1电特性
国家技术监督局1989-03-31批准1990-01-D1实施
W.GB 11015—89此内容来自标准下载网
互换电路的电气特性应符合GB 12166(RS-423—A)非平衡电压数字接口电路的电气特性。每个互换电路应由一对将一个非平衡发生器和一个差分接收器互连导线组成，如图1所示。有两条公共回路，每个传输方向用一条。电路SC(发送公共)是DTE中带有发生器的互换电路的公共回线，电路RC接收公共）是ACE中带有发生器的全部互换电路的公共回线，发生器应使用波形整形，使之适用于接1电缆长度至少为60m的操作。
100± 2u%
机架地
互换电路
电监S安（发送公共
互换电赔
电略R心《接收公共
互换电话
电路SG（信号地）
性果地
图1互换电路和接地排列
：WG 是电源系统的导线地。
互操作所要求的接地配置,见图 A1。1）见.2.4条可替换的接地排列。2）通常不连接至ACE的屏蔽体（见2.3条）2.2保护地(机架地）
电路址
在DTE和 ACE 中,保护地是一点且在电气上与设备的机架连接在一起，它也可以被连接到外部地（例如，通过电源线的第三条线）。应当指出：本标准中的保护地（机架地）不是一条互换电路，如果ACE和DTE的机架需要.互连，应使用个单独的导体，并应符合相应的国家的电气规范。需要注意所应用的线规和色码标准。·2.3屏蔽
为了便于屏蔽互.连电缆的使用，接口连接器的1号接触件用于此目的。这样就允许与DTE相关联GB 11015-89
的电缆通过连接器中的这一接触件来组成串级直通连接，以保持屏蔽的连续性。通常，ACE不应与接.11连接器的1号接触件相连。考虑到某些要求抑制电磁干扰((EMI)的场合，可能需要外加的措施,但这不属于本标准的范围。
2.4接地
互换电路的正常操作，要求在DTE的电路地和ACE电路地之间有一个通路。该通路是借助于万换电路 SG(信号地)来得到的。可参照GB12166(RS一423一A)中可选择的接地排列。ACE和ITE购应使用配置“A”。当然，配置“B\也可以使用。但是，当实施配暨\B\时，应当防止携带大电流地线环路的建立。
图1说明了接地的排列。
2.5失效保护操作
2.5.1电路CRQ(呼叫请求)的接收器应当用来通过ACE检测DTE电源的断开状态。同样地，电路PWI(电源指示）应当用来通过DTE检测ACE电源的断开状态，这些接收器的每一个，也应有检测万.连电缆断线的能力。当检测到这些状态中的任何一个时，应该把它理解为相应的互换电路的“断开”状态。2.5.2用作下列互换电路的接收群,即。电路 PND—→呈现下-个数字;
电路 DPR——数字呈现。
应将电缆内导线不通的情况理解为“断开\状态，3接口机械特性
3.1机械接口的定义
DTE和ACE之间的分界点位于两个设备之间可摘式连接器的信号接口点上，如图2所示。ACE应提供一个如3.2条所述的带有阴接触件和阳外壳的25插针连接器。该连接器既可直接附着在ACE上，也可以借助于长度不超过3m的电缆予以延伸。DTE应提供---个如3.2条所述的带有接触件和阴外壳配备电缆的25播针连接器。与DTE和ACE相关联的电缆总长度，通常不超过60m，分界点之外的那些点上的接口电缆连接的机械配置不作规定。DTE
数据许通设备
GB11015-89
数字星现
效并期并重试
导脚清求
坚现下一-个效学
电源指示
近蝶站连摄
整字信号电路
兼字信号电路
子信号电
撤字信导电略
携啦公共
党达公共
效据浅路占线
捷口点

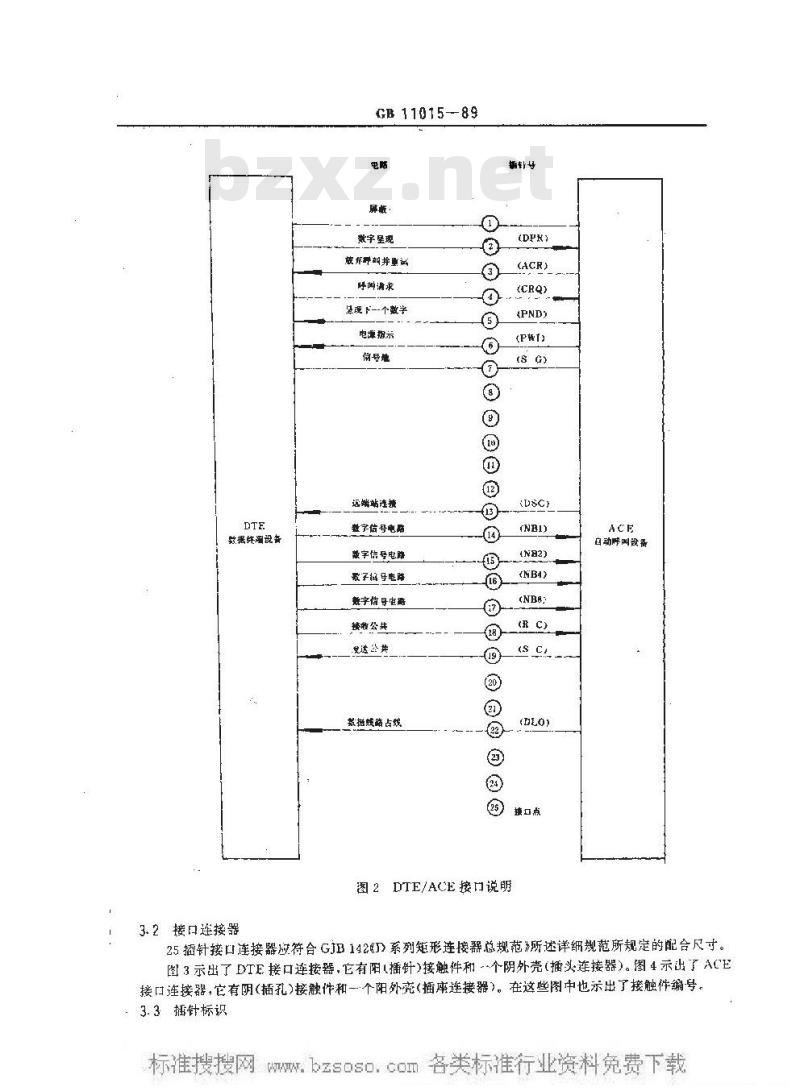

图2DTE/ACE接口说明
自动呼叫设备
3.2接口连接器
25插针接口连接器应符合GJB142系列矩形连接器总规范》所述详细规范所规定的配合尺寸。图3示出了DTE接口连接器，它有阳（插针）接触件和个阴外壳（插头连接器）。图4示出了ACE接口连接器，它有明（插孔）接触件和一个阳外壳（插座连接器）。在这些图中也示出了接触件编号。：3.3插针标识
W.bzsoso：com3.3.1应当使用表1中的插针分配表，GB 11015--89
3.3.2在第4章中未特别规定的那些电路的插针分配，由双方协方确定。应当优先使用那些未被分配的插针，但是，在要求有附加插针的场合，应当特别注意对它们的选择（4.1-1条）。DTF连接暴面抑插针导
0o8o86688a
R品岛岛R岛岛品显显
oooooo
000000
图3DTE接口连接器
W针号
GB 11015—89
心后速快牌面自描非编号
06500668588
899999989999
q9q9Qoqqo9q0q
QqoQ0qqoQqqo
图4ACE接口连接器
接口连接器插针分配
屏酸蔽(见 2. 3 条）
数字是
敢奔呼叫并重试
呼啡求
现下一个数字
电源指示
信号地
未分配
专供自动呼叫设备测试用，此两个插针在数据终端设备中不应连接未分配
未分配
远端站连接
W卦
互换电路的功能描述
4.1概述
GB11015—89
续表1
数字信号电路
接收公共
发送公共
未分配
未分配
数据线路占线
未分配
未分配
未分配
本章定义了基本的互换电路，总的说来，它们适用于所有的系统。明
4.1.1本标准未予定义的附加互换电路，或者对所定义的互换电路功能上的变化，可以通过相互协议来提供（见3.3.2和5.2条）。
4.1.2当ACE处于测试方式时，除DI.0外，对所有互换电路的状态均不作规定。4.2分类
DTE和ACE之间的互换电路，通常分为三类：信号地/公共回线：
数字电路：
控制电路。
与等问采CCITTV.24的GB3454&数据终端设备(I)TE》和数据电路终接设备(DCE)之间的接口电路定义表》相一致的互换电路分类示于表么。表2瓦换电路的分类
互换电路
GB 3454
信号地
接收公共
发送公共
呼叫请求
电源指示
数据线路占线
远端站连接
信号地/公
共回线
至ACE
率ACE
来自 ACE
.bzsoso：com至获电路
GB3454
4.3互换电路
4.3.1电路S-
克问：无关，
放奔呼叫并重试
呈现下一个数字
数字呈现
低位二进制数字
GB 11015—89
续表2
第一位一进制数字
第三位二进制数字
高位二进制教字
信号地
(GB 3454—-201)
信号地/公
共阎线
至ACE
至ACE
来白 ACF
该导线将DTE和ACE的电路地直接相连米提供DTE和 ACE信号公共点之间的导电通路（见2.4条）。
4. 3. 2电路 SC.
办间：至ACE
发送公共
该导线被连接至T)TE的电路地，并在ACE中用作互换电路接收器的参考电位。4.3.3电路RC接收公共
方向：来白ACE
该导线被连接至ACE的电路地，并在DTE中用作互换电路的参考电位。4.3.4电路CRQ- 呼叫请求(GB 345*.--202)方向：全 ACE。
该电路上的信号由LTE 用来请求ACE产生一次呼叫。\接通“状态表示请求发出-次呼叫，并在呼叫发生期间保持“接通\状态.直至电路DSC转换为“按避\状态为止（保持“摘机\），以保待对通借信道的连接。如果在电路DSC转换成“接递\状态之前，ACE检测部电路（RQ上的“断开\状态。则呼叫放弃。-断F状态表明DTE末在使用，或者ACE已结束使用。如果电路CRQ先于电路DSC过入“接通”状态处于\断开\状态，而试图放弃·次呼明尝试，在相关DTE/DCE接口中电路TRGIB12057(RS—419)或也路CD[(GB 6107(RS—-232—C))应该也转换成“断开\状态,以避免潜在的竞争状态，当ACE E经把电路IXSC转换为\接通\状态之后，UTE就可以将电路CRQ转换成’断开\状态而不致引起·次断连。
在多次呼叫或呼叫尝试之间，电路CRQ必须被置于\断开\状态,并且除非电路1J1.0是“断开\状态，否则竺不应被转换成\接通\状态。2.5 条所规定的那样，ACE应监视该电路·以便检验电路的故障状态。4.3.5电路 PW1——电源指示(GB3454-213)方向来自ACE。
该电路［:的信号指示ACE内的电源是否有效。“接通”状态表明ACE内的电源有效。正如2.5条所舰定的那样,ITF应当监视该电路，以便检验电路的故障状态。4. 3. 6电路 D1.()-
数据线路占线（GB3454—203)
方间:来自 ACE,
GE 11015-89
该电路上的信号是用来指示通信信道或一组通信信道什么时候正在使用（例如，用于数据通信，语音通信或者 ACE或DCE的测试)。“接讯状态表明通信信道正在使用之中。当它被任何（除了ACE产生的呼叫>设备控制时，该信道就被认为是在使用。就当提供一种选择，以充许当其受控丁任何（包括ACE所产生的呼叫)设备时，信道就被认为是正在使用。
“断π”状态表明.当电路PWI是“接油”的时候.LTE可以产生一欲秤叫，直至来自ACE的所有其他.换电路被邀回其空闲状态之前，电路DLO\接通\到断开\的获变不应发生。
4.3.7电路DSC-——远端站连接(GB3454—204)方向,来自 ACE.
该电路.i的信号表明，是否与远端数据站已经继文连接。“接通\状态表明，来自远端DCE的接收信号，证实了对该设备的连接已经建立，并且通信信道的控制记经传送军相关联的 DCE接，当电路DSC被置于\接通”状态时,DTE 就可以将电路 CRQ转换成“渐开\而不效产次通信信道的断斤。于是，TE仅能通过相关联TXE的接口便信道斯开。-凹电路DSC被转换成\接通”，它至少直至电路CRQ经由DTE而转换成*断开”之前，继续保持“接通”状态，除非是DCE进入了通话方式，在上述情况下，电路DSC可以在通话方式的持续期问内处『*断开”状态。在其他时州内，例如在-一次人呼叫或-次人工呼明期间，电路I)SC可以处于“接通\状·但是，除了由ACL始发的自动呼叫期间之外，每次所星现的任何\接通”状态应不予理赚。该电路不应被理解为用来传递与操作状态有关的信息，或与相应的[CF已作好准备状态有关的息
4.3.8电路ACR-—放弃呼叫井重试（GB3454--205)行间，来自ACE。
该电路1的信弓是而来表明在呼叫避程中连续事件之间的预定附间是否经过去。“接通”然态表明呼叫应被放弃。要求放弃诉叫的动作必须由IDTE启始。“断开”状态表明而以继续进行呼叫，在电路[SC被转换成*接通\以后，电路ACR保持在“断开”状态，要求有一种选择，即充许出路ACR电路DSC无关，
4.3.9数宁信号电路
方向：全ACE。
电路NBI·低位进制数字（2°）GB3454—206电路NB2——第二位二进制数字（2\）GB3454—207电路NB4-：第兰位二进制数字（2*）GB 3454-208电路NB8--—高位进制数字(2\）GB3454—209在这些电路,上的所行.二.进制信号，是由DTE产4.。这些互换电路上所出现的倍息，既可被发送（例如，被呼号码的数字)也可捐作本地控制信号，这些互换电路用作控制百的的一种用法是，在被呼叫号码的最后·个数字已经通过之后，将EON编码纽合传递给 ACE。作为对EON的响应,ACE转换通信信道至DCE而无需等待来自被呼叫 TCE的回答信号（见6.2条）。这些互换电路用作控制目的的另种用法是，用来指示ACE在连续数字之间的问歇。单独的控谢字符SEP被用于此目的。例如·作为对SEP的响应，ACE在电路PND转换成\接通”之前，可以再次等待拨号音。
表 3 定义了由 16 个编码组合所提供的字符集。GB 11015-89
表3数字信号字符集
数字信号电路状态
未分配
未分配
呈现下个数字（GR3454—210
4.3. 10电路 PND-—
方向:来自 ACE。
该电路上的信号是由ACE所产生，用来控制在电路NB1、NB2、NB4及NB8上数字的呈现，*接通\状态表明ACF准备接收呈现在电路NB1.NB2,NB4及NB8上的下一个数字。“断开”状态表明DTE应将电路DPR转成“断开”，非且将数字信号电路的状态置十下·个数字，当电路DPR是“接通\时，电路PND不应改变至“接通”状态。伴随着电路NB1、NB2、NB4及NB8上最后编码组合的呈现，且在DTE转换电路DPR“断开”之后,电路 PND 可以进人“接通”。数字皇现（GB3454--211）
4.3.11电路DPR-
方尚：至ACE。
该电路上的信号是由DTE斯产生，用来表明ACE可以读取呈现在电路NB1,NB2NB4及NB8_L的编码红合。
“断F”到\接通”的跃变表明，DTE已将电路NB1、NB2、NB4及NB8的状态置于下一个数字。在电路I'NI)进入“接通”之前，电路DPR一定不要被转换成\接通”。当电路DPR被转换成\接通”的时候，它必须保持在\接通状态，直至电路PND处于“断开\状态为止。然后，电路DPR可以被转换成“断开”，而当其转换成“断开”后必须保持\断开”状态，直至电路PND再次进“接通”为比当电路DPR是处于接通”状态之中时，电路NBI、NB2、NB4及NB8的状态--定不要改变。在ACE已经接受呼叫号码的最后数字（包括EON，当使用时)之后，且已转换电路PNI）成“断”，即使电路PND可能再次进入“接通\状态，电路DPR必须被转换成“断”并保持\断开\状态。W.bzsoso.coI5标准接口
GB 11015—89
5.1本标准的1.3条为使用不同操作方式的ACE详细说明了六种接口的类型。对于这些接口类型的每一种，列出了一套标准的五换电路（第4章已定义)。5.2在接口连接器处，对于下列每个控制和数字互换电路，它需要从一个操作的发生器或个伪发生器提供电压：
DTE控制/数字互换电路发生器
CRQ呼叫请求
DPR数宇呈现
低位二进制数字
NB2第一位二进制数字
第三位二进制数字
NB8高位二进制数字
ACE控制互换电路发生器
PWI电源指示
DLO数据线路占线
远瓣站接通
放弃呼叫并重试
呈现下一个数字
一个伪发生器应提供\断开”状态。此外，它应满足GB12166(RS一423一A)发生器开路、测试终接和短路的要求。满足这些要求的伪发生器，可以使用470士5%的2W电阻器，连接至4~6V之间的直流电压源来完成。一个伪发生器可以用来向一个以上的互换电路供给信号。对于每个需要伪发生器的互换电路，使用接口电缆来提供单独的导线至连接器是不需要的。换句话说，一条导线可以用来连接相关的多个接触件。
5.3在所有系统中都要求使用电路SG,SC以及RC，5.4接口类型1：
5.4.1该类型为ACE提供了一种接口，在这些ACE中一个或多个被呼叫号码存贮在ACE当中。在存贮多个号码的场合，它们被顺序选择，不在DTE的控制之下，而每个远端站是被依次的探询（见1. 3. 1 条)。
5.4.2所要求的基本互换电路
电路 SG信号地
电路SC
发送公共
电路RC——-接收公共
电路CRQ
呼叫请求
电源指示
电路PWI---
电路DLO-
电路DSC-
电路 ACR—
数据线路占线
远端站接通
放弃呼叫并重试
5.5接口类型［：
5.5.1该类型为ACE提供了-种接口，在这些ACE中多个号码被存贮在ACE之中，并能在ITE的控制下使用单个数字代码来识别包含被呼号码的一组数字。5.5.2所要求的基本互换电路：
信号地
电路SG
电路SC-
电路RC-
电路CRQ
电路PWI-
发送公共
-接收公共
呼叫请求
-电源指示
电路 DLO-
电路 DSC-
数据线路占线
远端站接通
电路ACR-
放弃呼叫并重试
GB 1101589
电路 NR1、NB2,NB4 及 NB8—数字信号电路电路PND一坚现下一个数字
电路 DPR—
一数字品现
5.6接口类型Ⅱ
5. 6.1 该类型为 ACE 提供了一种接T,在这些 ACE 当中,被呼叫号码是贮在 DTE 之中,并H经过接口从DTE至ACE。
5.6.2所要求的基本互换电路与5.5.2条中所给出的那些电路相同。5.7接口类型 IV
5.7. 1 该类型倍助于两根单独的接口电缆,保证将始发自动呼叫方和 TXCF的功能组合减一体,DTE/DCE接口要求一根符合相应的接口标的单独的互连电缆,例如,GB 6107(RS232·C)或GB12057(R5—419)(见1.3.3条）。
5.7.2所要求的基本互换电路按照相应的接口类型,5.8接口类型V
5.8. 1该类型为荐汗信道共享的ACE提供了一种接口(见图5),并将白动地搜寻～-个可用的信道。接口连接器
示范线路选接的实现
（不足本标准的部分）
至电话
图5接类型和
5.8.2所要求的基本点换电路与5.5.2条中所给出的那些电路相同。5.8.3操作的方法“当电路CRQ是“断开的时候，如果在组共享ACE的信道中，至少有一个信道是有效的用于服务，电路DLO应该“断”。如果-一组信道全部无效，DLO应该“接通”。当DLC是“断开\而CRQ被转换成“接通”状态，ACE将拽寻到：·个有效的信道，那时的操作将与单信道相同。当DLO 是\接通”时,如果 CRQ转换成\接通”,则 ACE将不响应，直至 DLO 处于\断开\状态为止。5. 9接口类型1
