【国家标准(GB)】 保温材料憎水性试验方法

七、建筑用保温隔热材料
（一）常用保温隔热材料（产品）主要技术性能检验方法标准1.《保温材料憎水性试验方法》GB10299—881主题内容与适用范围
本标准规定了板状、毡状或管状保温制品增水性试验方法的原理、仪器、试样、试验步骤、结果计算和试验报告。
本标准适用于珍珠岩、矿物棉、聚苯乙烯泡沫塑料、硬质聚氨酯泡沫塑料等保温隔热制品。引用标准
GB5480.1矿物棉及其制品试验方法总则GB5480.3矿物棉及其板、毡、带尺寸和容重试验方法3术语定义
本标准涉及到的有关术语定义按GB5480.1附录A(补充件)的规定。对该标准中未规定的术语现规定如下：
憎水性：反映材料耐水渗透的一个性能指标，以经规定方式，一定流量的水流喷淋后，试样中未透水部分的体积百分率来表示。4原理
将试样与水平呈45°角放置，试样中心位于喷头下面给定的位置，用一定流量的水喷淋试样至规定时间，通过测量喷淋前后试样质量的变化，从而计算出试样中未透水部分的体积百分率。
5仪器
5.1增水性测试仪,见图1。
5.1.1淋水装置：由金属喷头、玻璃转子流量计及稳压水源组成，中间用橡皮管连接。金属喷头的中心位于试验面的纵向对称面上，并可在试样架上移动。玻璃转子流量计的流量范围为10～100L/h，精度2.5级。
5.1.2试样架：试样架以45°倾角安置在一个可以调节水平的支座上。616
第一部分主要建筑材料的检测方法标准5.1.3金属喷头：喷水面呈凸圆形。其上均布19个$0.9mm的孔，当喷头位于图1规定的位置上试验时，试样受淋面积的横向尺寸为148mm，喷头结构如图2所示。在中21.4圆周上
有电0.9孔12个
在中10圆周.1
有0.9孔6个
中心有中0.9孔1个
图1憎水性测试仪
1一稳压水源;2一流量计;3—带标尺的试样架;4一水准泡;5—调正脚;6-出水口;7—接水器;8—试样(300mm×150mm);9金属喷头；10—导水管图2喷头
5.2天平：最小分度值不大于被称质量的0.5%。5.3干燥箱。
5.4测厚仪：压板压力98Pa（1gf/cm2），分度值0.1mm，如图3所示。
5.5游标卡尺：测量范围0~150mm，分度值0.02mm。5.6钢直尺：测量范围0～300mm，分度值1mm。6试样
图3测厚仪
1百分表;2—压板;3-表架
7试验步骤
板状制品试样的尺寸为300mm×150mm，厚度为制品的原厚。管状制品试样长300mm，横截面为半环形或扇形，壁厚为制品的原壁厚。制备试样时应尽可能使试样具有代表性，不要从带有折皱或表面破损的部位取样。泡沫塑料制品应去除表皮。
7.1将试样放人干燥箱内，在(105±5)℃的温度下干燥至恒重。当试样在此温度下易变形或含有易挥发易变化的组分时，可在(60±5)℃或小于挥发温度5～10℃的条件下干燥至恒重。称量试样的质量m1。
7.2测量干燥后试样的尺寸。对板状制品，长度和宽度的测量在试样的正、反两面进行，各七、建筑用保温隔热材料

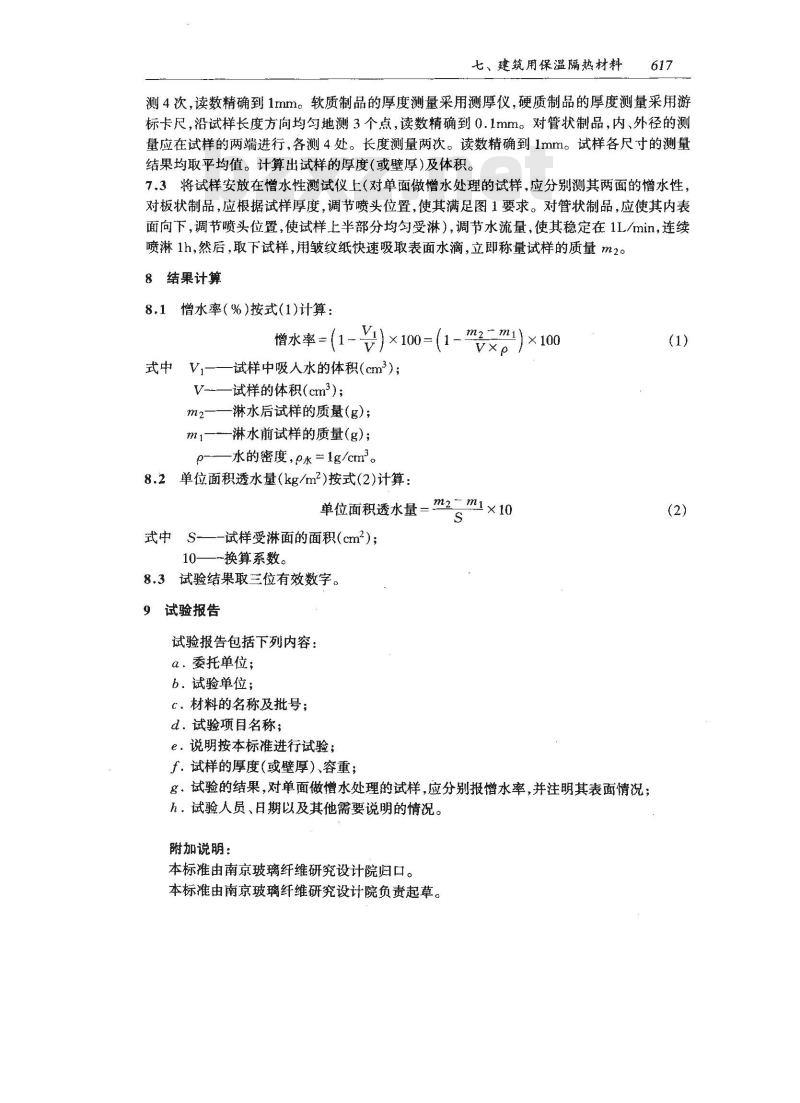

测4次，读数精确到1mm。软质制品的厚度测量采用测厚仪，硬质制品的厚度测量采用游标卡尺，沿试样长度方向均匀地测3个点，读数精确到0.1mm。对管状制品，内、外径的测量应在试样的两端进行，各测4处。长度测量两次。读数精确到1mm。试样各尺寸的测量结果均取平均值。计算出试样的厚度(或壁厚)及体积。7.3将试样安放在憎水性测试仪上（对单面做增永处理的试样，应分别测其两面的增水性，对板状制品，应根据试样厚度，调节喷头位置，使其满足图1要求。对管状制品，应使其内表面向下，调节喷头位置，使试样上半部分均匀受淋），调节水流量，使其稳定在1L/min，连续喷淋1h，然后，取下试样，用皱纹纸快速吸取表面水滴，立即称量试样的质量m2。8结果计算
增水率(%)按式(1)计算：
V)×100=(1- mzm1)×100
憎水率=(1→
式中　Vi—一试样中吸人水的体积(cm3);V--一—试样的体积(cm3);
m2—淋水后试样的质量（g）)；m1———淋水前试样的质量(g);p-—水的密度,β水=lg/cm2。
8.2单位面积透水量（kg/m2)按式(2)计算：单位面积透水量=m2_m1×10
式中　S-—-试样受淋面的面积(cm2);10—-换算系数。
8.3试验结果取三位有效数字。
9试验报告
试验报告包括下列内容：
a．委托单位；
b．试验单位；
c。材料的名称及批号；
d。试验项目名称；
e.说明按本标准进行试验：
f.试样的厚度（或壁厚）、容重；g．试验的结果，对单面做憎水处理的试样,应分别报增水率，并注明其表面情况；h。试验人员、日期以及其他需要说明的情况。附加说明：
本标准由南京玻璃纤维研究设计院归口。本标准由南京玻璃纤维研究设计院负责起草。(1)
第一部分主要建筑材料的检测方法标准本标准参照采用日本标准JISA9512—84《增水性珍珠岩保温材料》。本标准主要起草人曾乃全。
2.《矿物棉及其制品试验方法总则》GB5480.1--851适用范围
本标准是对矿物棉及其制品性能试验方法中有关共同性的问题所作的规定。本标准适用于绝热、吸声用的矿物棉及其制品性能的试验方法。2试验条件
2.1试验环境
试验均可于常温常湿下进行。对环境条件有特殊要求的试验项目，应在该项试验方法中注明。
2.2试样状态的调节
样本应在试验环境条件下，自由放置24h后进行取样试验。3抽样
3.1批量大小
矿物棉及其制品以同一品种、同一规格、同一生产工艺稳定连续生产的一班或一昼夜产品为一检查批。包装后的体积不超过200m2。3.2样本的大小
对于制品每检查批的产品中应取10个单件产品作为样本。对于原棉每检查批产品中应取3kg。
3.3样本的抽取
样本应从检查批的批量产品中用随机抽样方法进行抽取，并应一次选定。如果每检查批产品分为若干个包装容器，则应从5个包装容器内随机抽取。样本的抽取方法见表1。表1
产品名称
矿物棉
样本大小
3.4试样的选取
每个包装容器内抽取数量
产品名称
样本大小
矿物棉制品10个单件产品
每个包装容器内抽取数量
2个单件产品
若试样的数量为10个整块产品，则样本的每个单件产品都应被采用；若试样为非整块产品，则试样应从每个单件产品上，距样品边缘100mm区域内选取。4数字修约www.bzxz.net
数字修约的规则,按GB1.1一81《标准化工作导则编写标准的一般规定》附录C(补充件)进行。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
