本标准规定了机械图样中摆线轮和针轮的画法以及摆线针轮行星传动机构简图的图示符号。本标准适用于摆线针轮行星行动。 GB/T 10107.2-1988 摆线针轮行星传动图示方法 GB/T10107.2-1988

标准内容

部分标准内容：

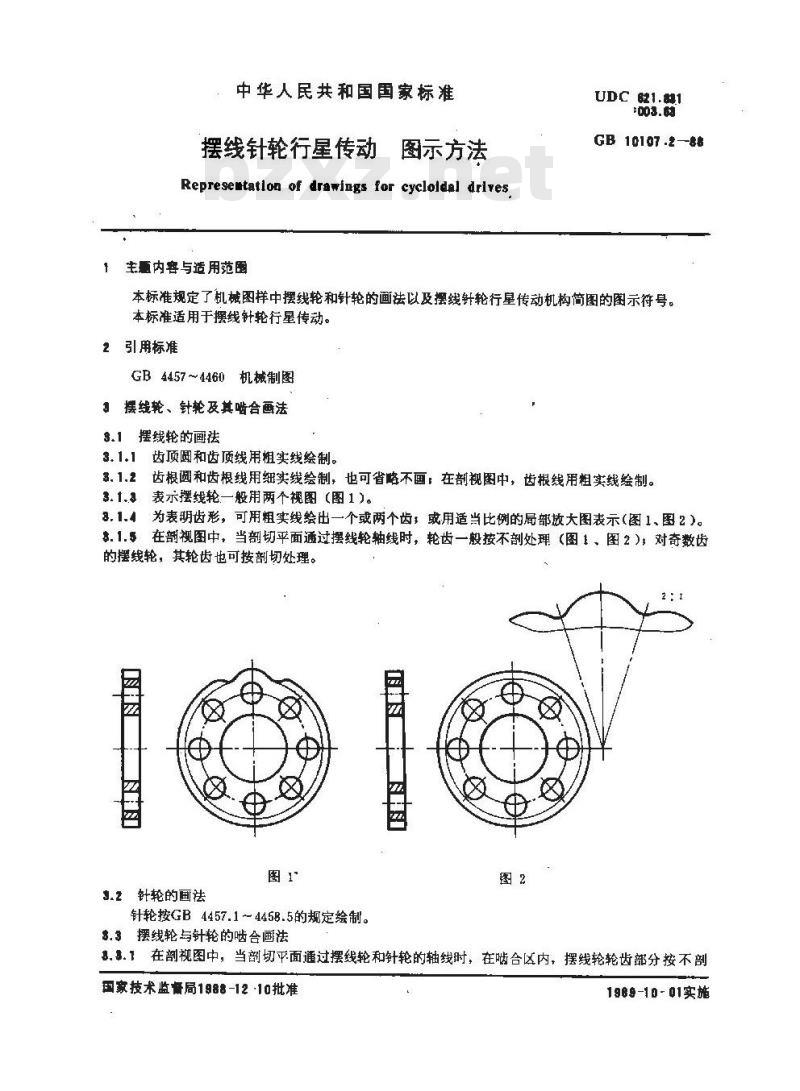

中华人民共和国国家标准
摆线针轮行星传动
图示方法
Representation of drawings for cycloldal drives生题内容与适用范围
UDC 621.801
GB 10107.2--88
本标准规定了机械图样中摆线轮和针轮的画法以及摆线针轮行星传动机构简图的图示符号。本标准适用于摆线针轮行星传动。2引标准
GB4457~4460机械制图
3摆线轮、针轮及其啮合画法
3.1摆线轮的画祛
3.1.1齿顶圆和齿顶线用粗实线绘制。3.1.2齿根圆和齿根线用细实线绘制，也可省略不画，在剖视图中，齿根线用粗实线绘制。3.1.3表示摆线轮一般用两个视图（图1）。3.1.4为表期齿形，可用粗实线绘出一个或两个齿，或用适当比例的局部大图表示（图1、图2）。3.1.5在剖视图中，当剖切平面通过摆线轮轴线时，轮齿一般按不处理（图1、图2）；对奇数齿的摆线轮，其轮齿也可按剖切处理。N
3.2针轮的画法
针轮按GB4457.14458.5的规定绘制。.3摆线轮与针轮的啮合画法
1.$.1在剖视图中，当剖切平面通过摆线轮和针轮的轴线时，在啮合区内，摆线轮轮齿部分按不剖国家技术监督局1988-12·10批准1989-10-01实施
GB10107.2-88

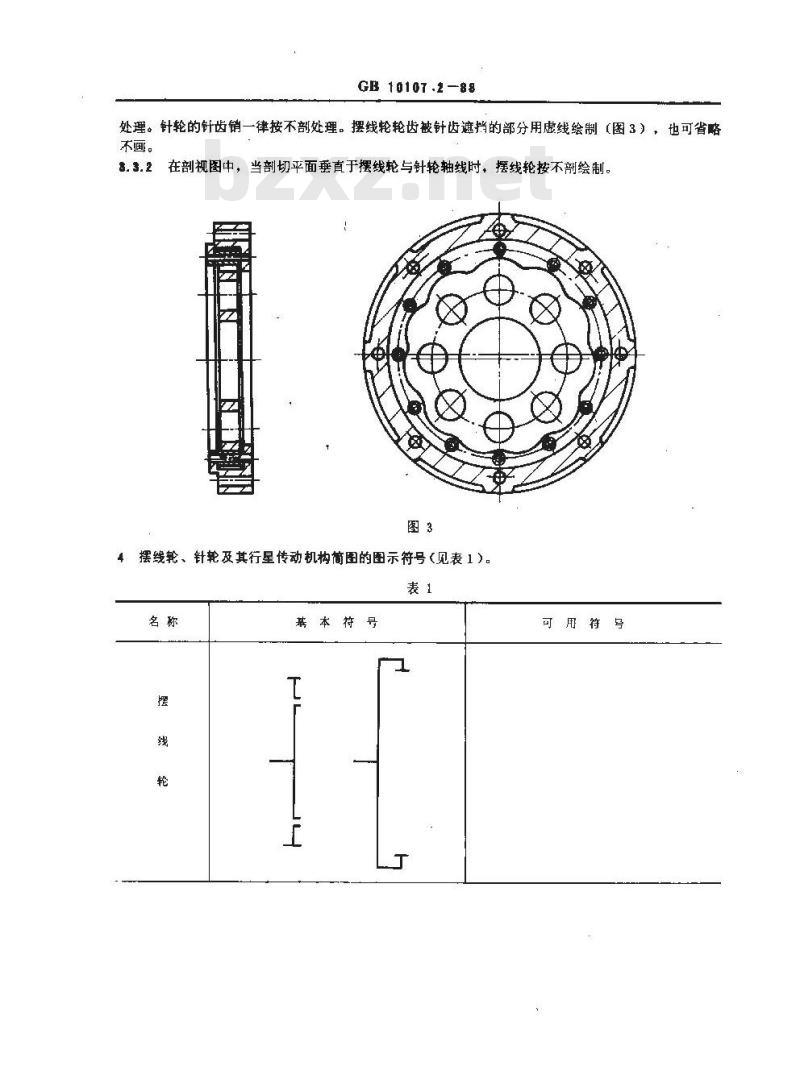

处理。针轮的针齿销一律按不部处理。摆线轮轮齿被针齿遮挡的部分用虚线绘制（图3），也可省略不画。
在部视图中，当剖切平面垂直于摆线轮与针轮轴线时，摆线轮按不剖绘制。3. 3.2
4摆线轮、针轮及其行星传动机构简图的图示符号（见表1）。表1
基本符号
可用符号
GB 10107.2--88

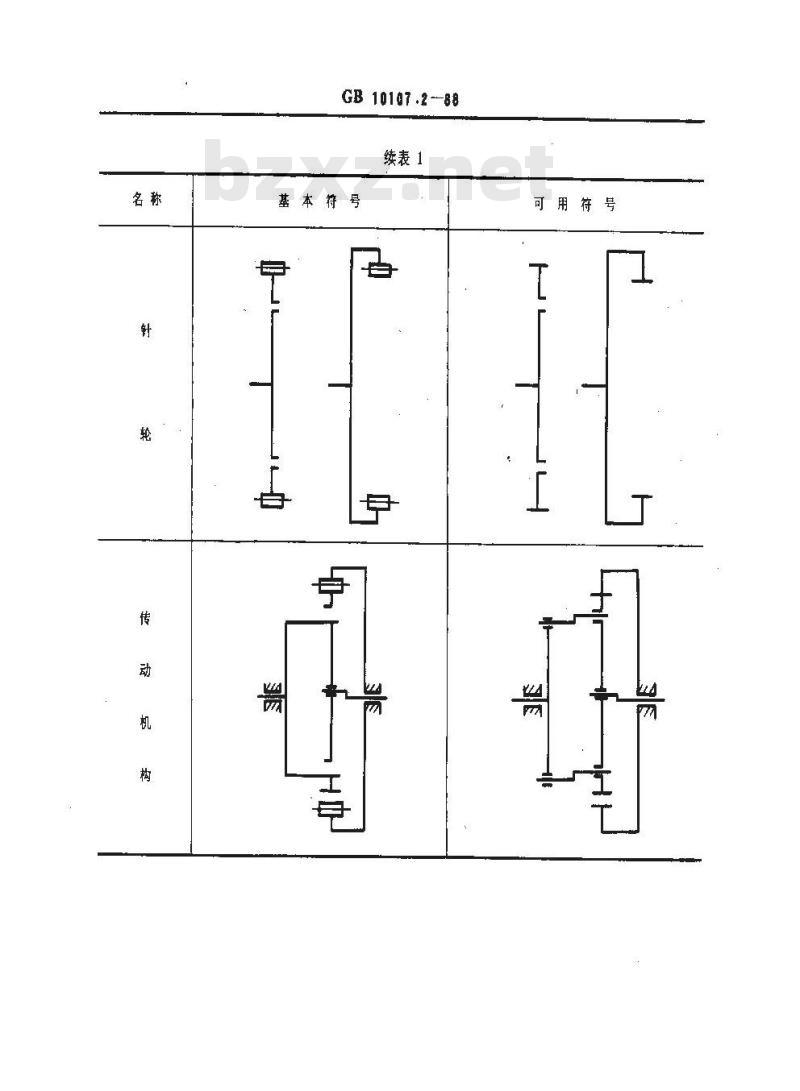

续表1
基本特号
可用符号
GB 10107.2-8

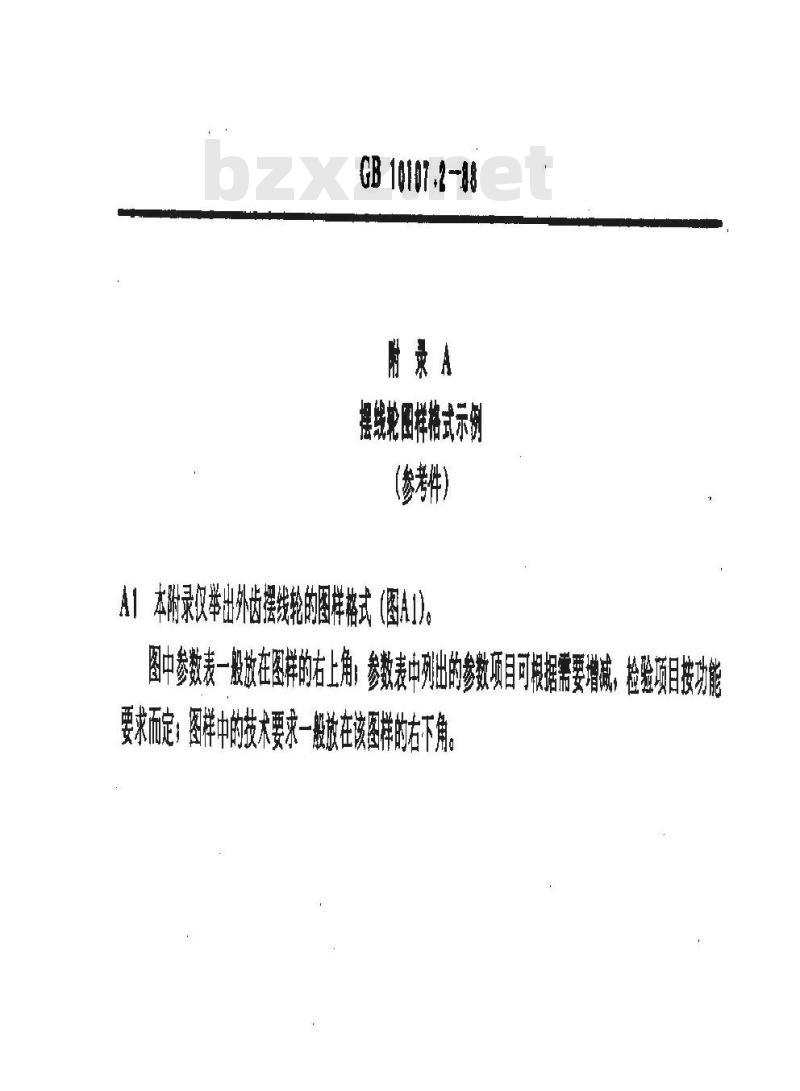

晏线轮图样格式示位
（参考件）www.bzxz.net

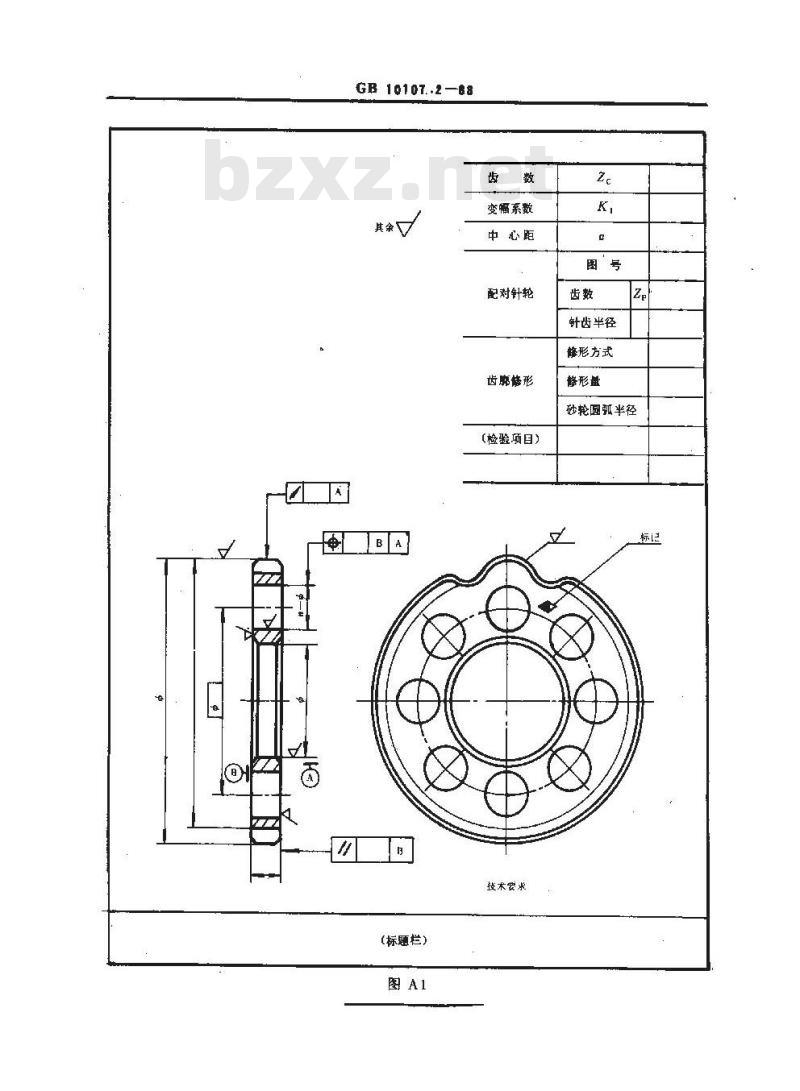

附录汉举出外齿摆线轮的图祥格式（图A1）。图中参数表一般放在图样的右上角参数表中列出的参数项目可根据需要增域，检验项目按功能要而定；图群中的技术要求一般放在该图祥的右下角$
GB 10107..2—88
（标题栏）
变幅系数
中心距
配对针轮
齿脚静形
（检验项目）
技术要求
针齿半径
修形方式
修形凿
砂轮圆弧半径
GB 10107.2-80
本标准由全国齿艳标准化技术委员会提出本标准由天津市石化通用机械研究所归口。本标准由天津市石化通用机械研究所和河北工学院起草本标准主要起草人杨寅生、天伟、胡顾利！
