【国家标准(GB)】 炭素材料透气度试验方法

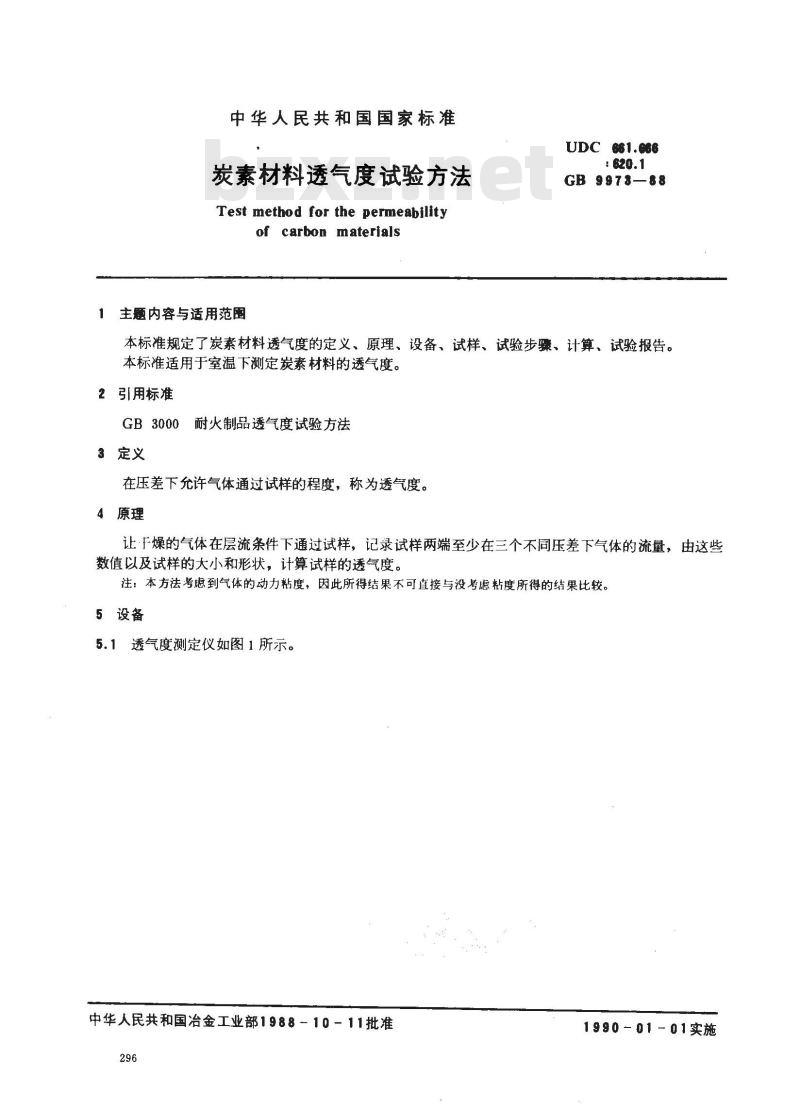

中华人民共和国国家标准
炭素材料透气度试验方法
Test method for the permeabilityof carbon materials
主题内容与适用范围
UDC 661.666
GB 9973—88
本标准规定了炭素材料透气度的定义、原理、设备、试样、试验步骤、计算、试验报告。本标准适用于室温下测定炭素材料的透气度。2引用标准
GB3000耐火制品透气度试验方法3定义
在压差下允许气体通过试样的程度，称为透气度。4原理
让·于燥的气体在层流条件下通过试样，记录试样两端至少在三个不同压差下气体的流量，由这些数值以及试样的大小和形状，计算试样的透气度。注：本方法考虑到气体的动力粘度，因此所得结果不可直接与没号虑粘度所得的结果比较。5设备

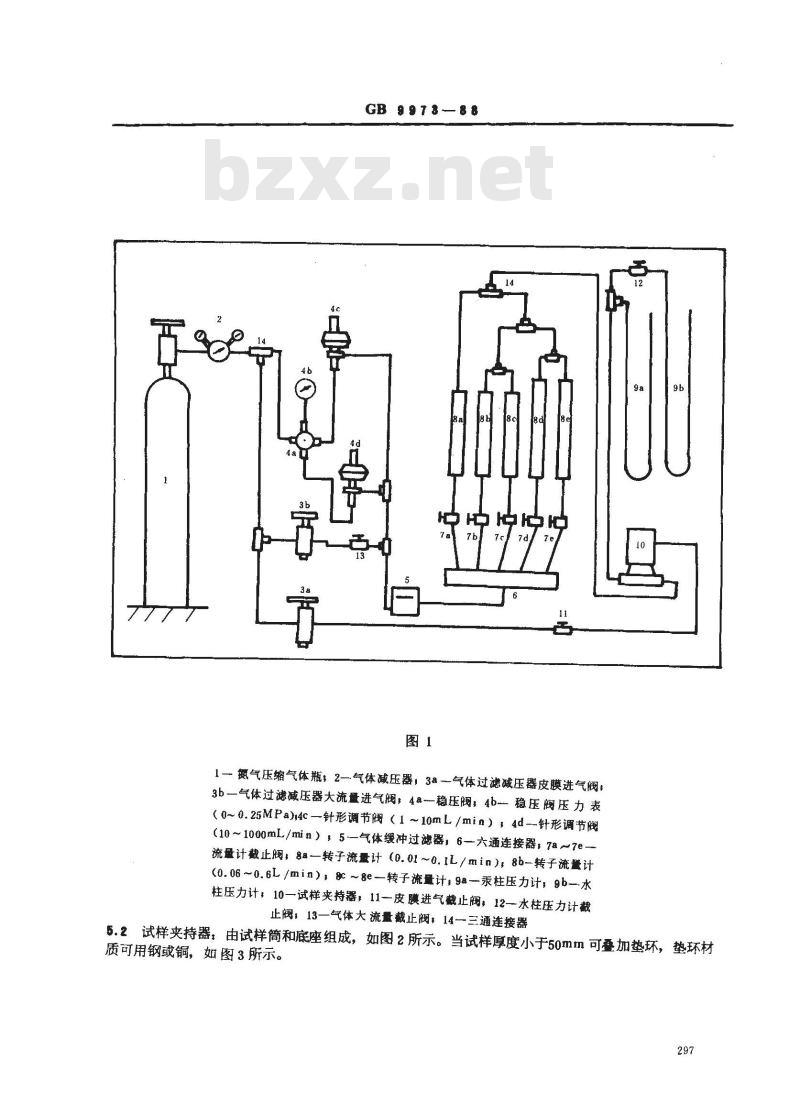

5.1透气度测定仪如图1所示。
中华人民共和国治金工业部1988—10－11批准296
1990—01－01实施
GB997888

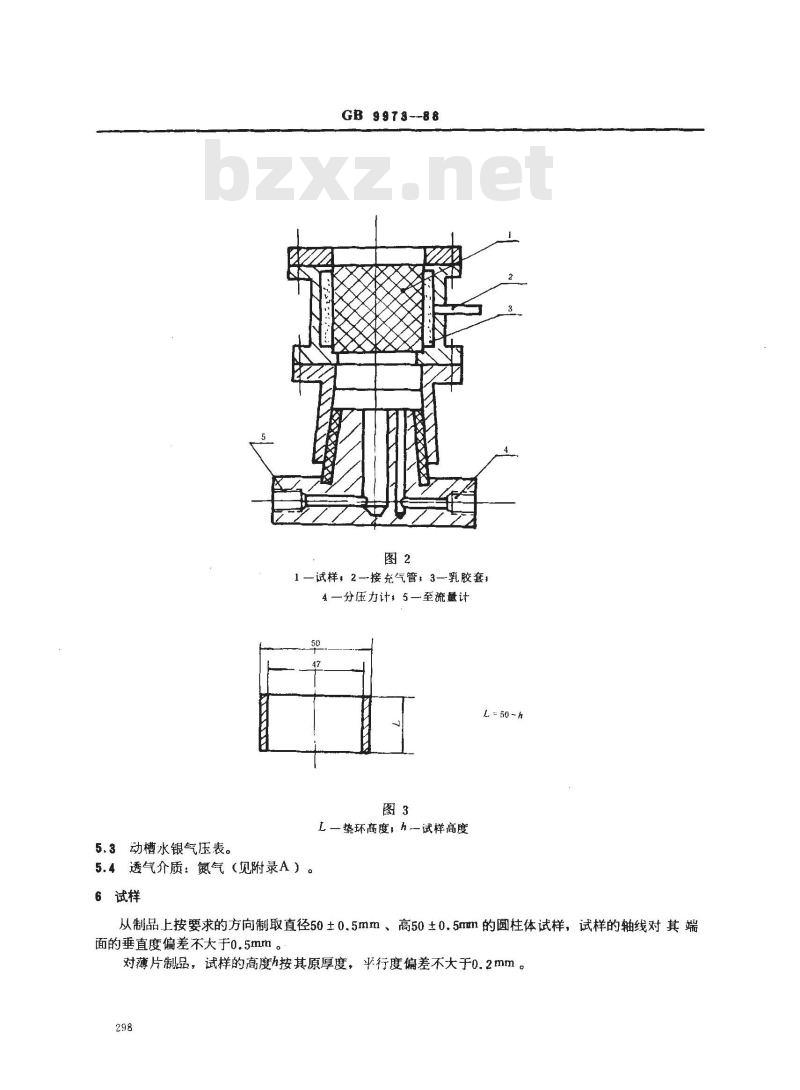

1—氮气压缩气体瓶，2—气体减压器，3a—气体过滤减压器皮膜进气阀：3b—气体过港减压器大流量进气阀，4a-稳压阀，4b稳压阀压力表（0～0.25MPa)n4c一针形调节阀（1～10mL/min），4d-针形调节阀（10～1000mL/min），5一气体缓冲过滤器，6一六通连接器；7a～7e-流量计截止阀：88—转子流量计（0. 01～0. 1L/min），8b-转子流量计(0.06～0.6L/min），8c～8e转子流量计，9a—汞柱压力计，9b-水柱压力计，10—试样夹持器，11—皮膜进气截止阀，12—水柱压力计截止阀，13—气体大流量截止阀，14一三通连接器5.2试样夹持器：由试样筒和底座组成，如图2所示。当试样厚度小于50mm可叠加垫环，垫环材质可用钢或铜，如图3所示。
5.3动槽水银气压表。
GB9973--88
1一试样，2一接充气管；3一乳胶套，4—分压力计，5—至流量计
L= 50 ~ h
L—垫环高度，h—试样高度
5.4透气介质：氮气（见附录A）。6试样
从制品上按要求的方向制取直径50±0.5mm、高50±0.5mm的圆柱体试样，试样的轴线对其端面的垂直度偏差不大于0.5mm。
对薄片制品，试样的高度h按其原厚度，平行度偏差不大于0.2mm。298

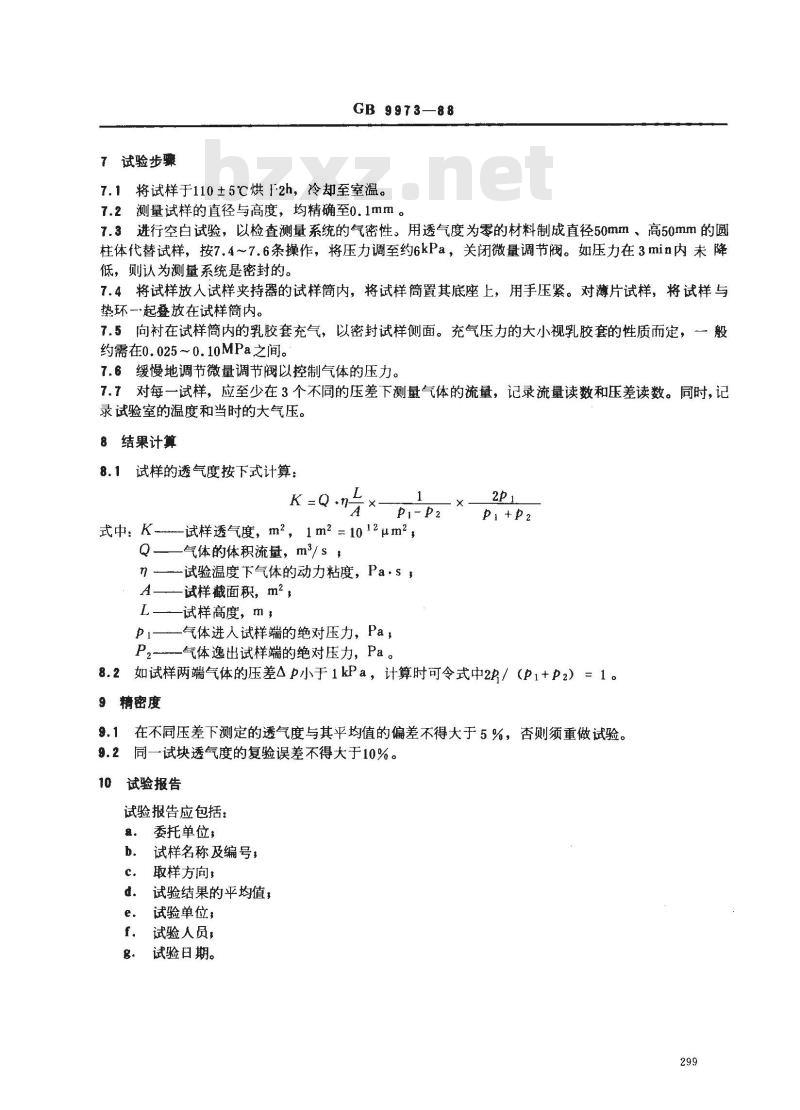

7试验步骤
GB 9973—88
7.1将试样于110±5℃烘F2h，冷却至室温。7.2测量试样的直径与高度，均精确至0.1mm。7.3进行空白试验，以检查测量系统的气密性。用透气度为零的材料制成直径50mm、高50mm的圆柱体代替试样，按7.4～7.6条操作，将压力调至约6kPa，关闭微量调节阀。如压力在3min内未降低，则认为测量系统是密封的。7.4将试样放入试样夹持器的试样筒内，将试样筒置其底座上，用手压紧。对薄片试样，将试样与垫环一起叠放在试样筒内。
7.5向衬在试样筒内的乳胶套充气，以密封试样侧面。充气压力的大小视乳胶套的性质而定，般约需在0.025~0.10MPa之间。
7.6缓慢地调节微量调节阀以控制气体的压力。7.7对每一试样，应至少在3个不同的压差下测量气体的流量，记录流量读数和压差读数。同时，记录试验室的温度和当时的大气压。8结果计算
8.1试样的透气度按下式计算：
式中：K.
试样透气度，m2，1m2=1012μm2气体的体积流量，m3/s，
试验温度下气体的动力粘度，Pa·s试样截面积，m2，
试样高度，m，www.bzxz.net
气体进人试样端的绝对压力，Pa，pr
P2--气体逸出试样端的绝对压力，Pa。2p1
8.2如试样两端气体的压差△p小于1kPa，计算时可令式中2／（P1+p2）=1。9精密度
9.1在不同压差下测定的透气度与其平均值的偏差不得大于5%，否则须重做试验。9.2同一试块透气度的复验误差不得大于10%。10
试验报告
试验报告应包括：
委托单位；
试样名称及编号，
取样方向，
试验结果的平均值，
试验单位，
试验人员，
试验日期。
氮气的动力粘度见表A1。
附加说明：
动力粘度
17.1 ×10 ~6
17.2 × 10 ~6
17.2 × 10 -6
17.3×10~6
17.3×10 -6
17 .4 × 10 -6
17.4 ×10 -6
17.5 ×10 ~6
17.5 × 10 -6
本标准由吉林炭素厂负责起草。本标准主要起草人孙贤舒。
GB9973--88

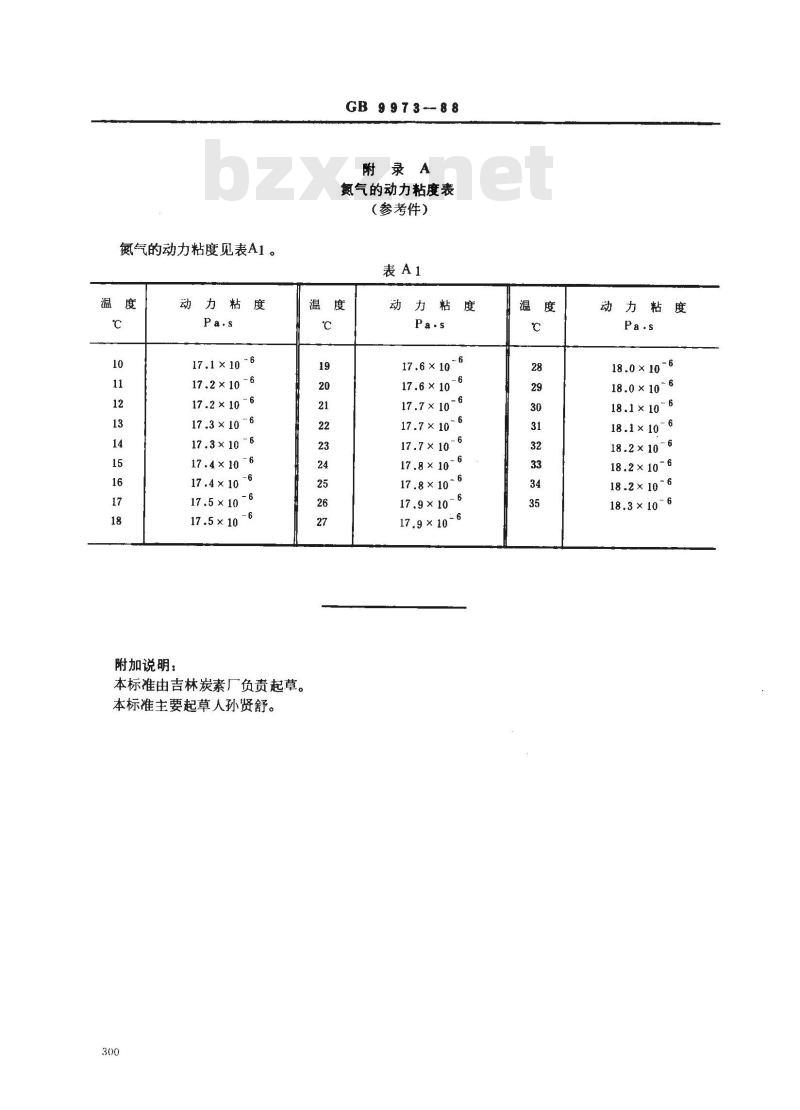

附录A
氮气的动力粘度表
（参考件）
动力粘度
17.6 × 10 ~6
17.6×10 -6
17.7 ×10 -6
17. 7 ×10 ~6
17.7 ×10 -6
17.8 ×10~6
17.8 ×10-6
17.9 ×10 -6
17.9 ×10 -6
动力粘度
18.0×10-6
18.0×10~6
18.1×10~6
18.1×10-6
18.2×10-6
18.2×10-6
18.2×10~6
18.3×10~6
