天然饰面石材试验方法
Test methods for natural facing stones2001-12-30发布
中华人民共和国
国家质量监督检验检疫总局
2002-08-01实施
GB/T9966.7—2001
本标准等效采用ASTMC135496检测板材挂件组合单儿挂装强度试验方法》。本标准为天然饰面石材与单个挂件的组合单元挂装强度的试验方法。本标准由国家建筑材料工业局提出。本标准国家建筑材料工业局人工晶体研究所归口：木标准起草单位：国家建筑材料工业局人工晶体研究所。本标准参加起草单位：东莞环球云石工艺厂有限公司.北京北方建磊装饰装修中心、北京弘高建筑装饰设计工程有限公司。
本标谁主要起草人：赫延明、干景祥、郑春歧、刘武强、肖建平、胡家奇、何宁。20
中华人民共和国国家标准
天然饰面石材试验方法
第7部分：检测板材挂件组合单元挂装强度试验方法
Test methods for natural facing stunesPart 7: Test mcthod for strength of individual stone anchorages1范围
GB/T 9966.72001免费标准bzxz.net
本标准规定了大然饰面石材与单个挂件的组合单无挂装强度试验所用的设备及量具、试样、试验步骤、试验结果和试验报告，
本标准适用十沃然饰面石材与单个挂件的组合单挂装强度试验，2引用标准
下列标准所包含的条文，通过在本标准中引而构成为本标推的条文。本标谁出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T5574—1994工业用橡胶板
3术语
本标推采用下列术语：
3.1试样：如第5章所述的组合单元。3.2挂件：括入板材上槽或孔内的金属构件，由此可直接或通过中间结构将载荷从石材传递到建筑士体结构上。
3.3破坏负荷：试样发生破坏时所承受的载荷。4设备及量具
4.1试验机：示值和对误差上1%，试样破坏负荷应在设备示值的20%～90%范围内。4.2平和夹其：当加载到最大负荷时，其变形不能人于1mm，扭转小于2°。4.3胶垫：符合G13/T5574规定要求：硬度为A45~A60度。4.4游标卡：读数值为0.10mm。
5试样
5.1行材儿寸：宽度为30)mm，厚度为实际厚度，跨距（1)见图1，石材上的槽或孔按实际使用要求加工，不得有裂纹、缺棱和掉角。每组五块。5.2挂件：1.程实际使用的挂件。5.3按工程实际使用要求将石材与挂件组成试样单元，5.4试样单元「不得有裂纹、缺棱等影响强度缺陷，中华人民共和国国家质量监检验检疫总局2001-12-30批准200208-01实施
GB/T 9966.72001
5.5在石材上标记出夹具位置。图1和图2表示不同挂装方式，其中H为试样的厚度。6试验步骤
6.1将试样放在20℃士2C的蒸馅水中，漫泡48h后取出，用拧干的湿毛巾将试样表面水分擦去，6.2在平台1.安装试样并在夹具与试样之间垫放胶挚。6.3根据工程要求的加载方向对试样连续平稳地施加载荷，加载速率应保证从试件受力至试样被坏的时间约2 rnin,见图 1~～图3。
6.4用游标卡尺测量试样破坏部位的尺寸，如槽宽、槽深，孔径、孔深等，精确至0.1mm。7
试验结果
试样挂装强度为试样破坏时的大载荷，以牛顿(N)表CHIN
8试验报告
下内容
试验报告应包含以
准荷值。
8.1每个试样承受的最
8.2破坏部位尺寸，
8.3石材名称、品种和编号、生产单位、规格尺寸、层理方尚及其他相炎信息等c
8.4、拦件尺寸、型号
单位、填充石材胶类型及固化时间等相关信息，试验我商
中（沿板案均布）
最小罪离H
L=810H
侧面开槽试件
试验信
安装组件
背面钻孔试件
试验兼荷
GB/T 9966. 7—2001
润滑剂
安装组件

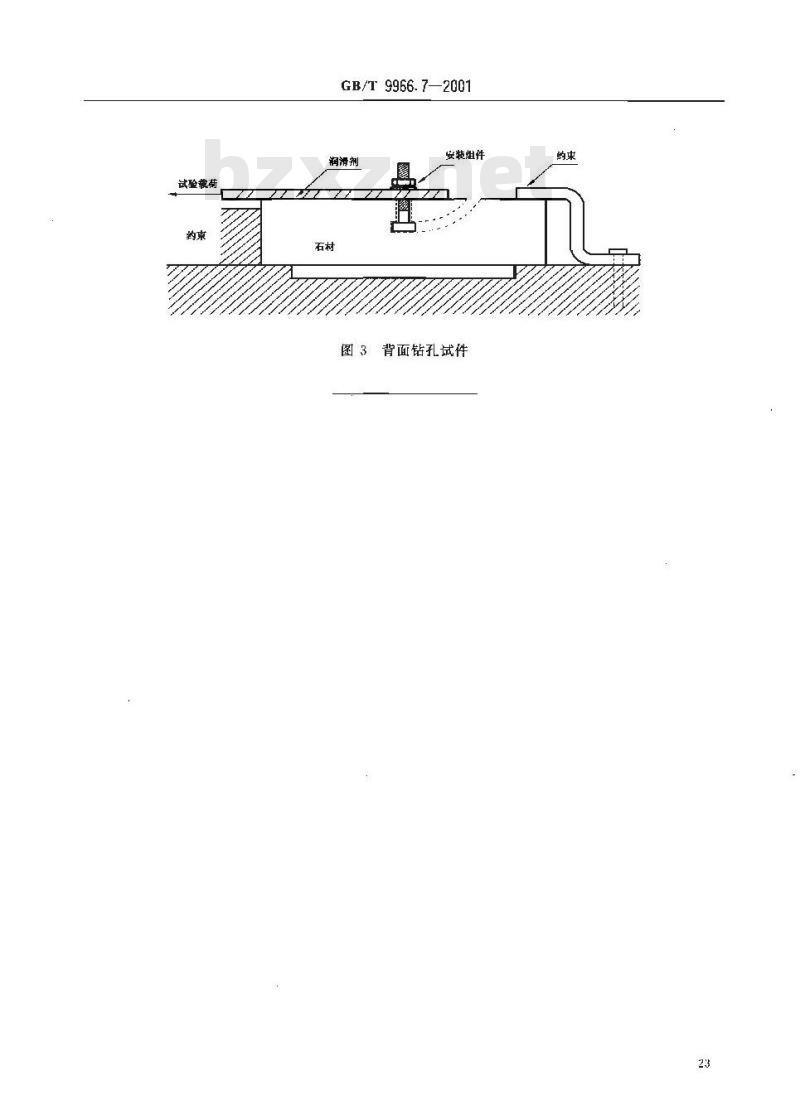

图 3 背面钻孔试件
