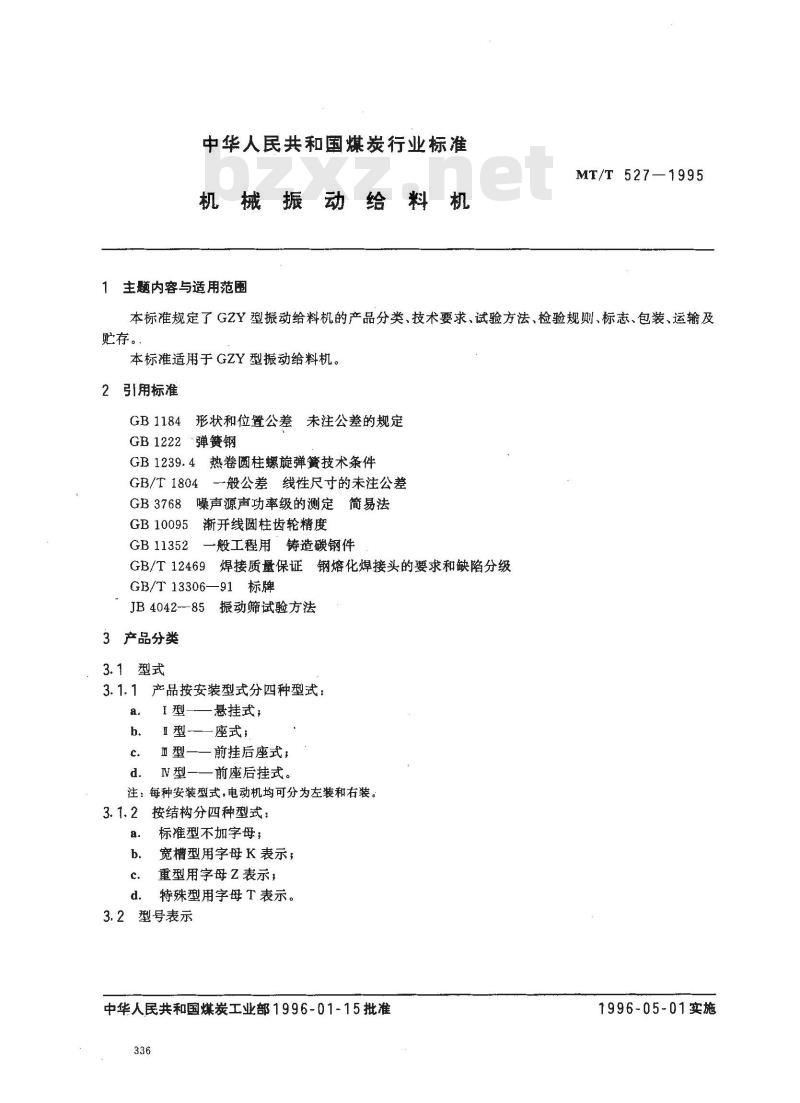

中华人民共和国煤炭行业标准
机械振动给料机
主题内容与适用范围
MT/T 527-1995
本标准规定了GZY型振动给料机的产品分类、技术要求、试验方法、检验规则、标志、包装、运输及贮存。
本标准适用于GZY型振动给料机。2引用标准wwW.bzxz.Net
GB1184形状和位置公差
未注公差的规定
GB1222弹簧钢
热卷阀柱螺旋弹簧技术条件
GB 1239.4
GB/T1804一般公差线性尺寸的未注公差GB3768噪声源声功率级的测定简易法渐开线圆柱齿轮精度
GB 10095
GB 11352
一般工程用铸造碳钢件
焊接质量保证钢熔化焊接头的要求和缺陷分级GB/T 12469
GB/T13306—91标牌
JB4042--85振动筛试验方法
3产品分类
3.1型式
3.1.1产品按安装型式分四种型式：a
悬挂式；
座式；
前挂后座式，
前座后挂式。
注：每种安装型式，电动机均可分为左装和右装。3.1.2
按结构分四种型式：
标准型不加字母；
宽槽型用字母K表示；
重型用字母Z表示；
特殊型用字母T表示。

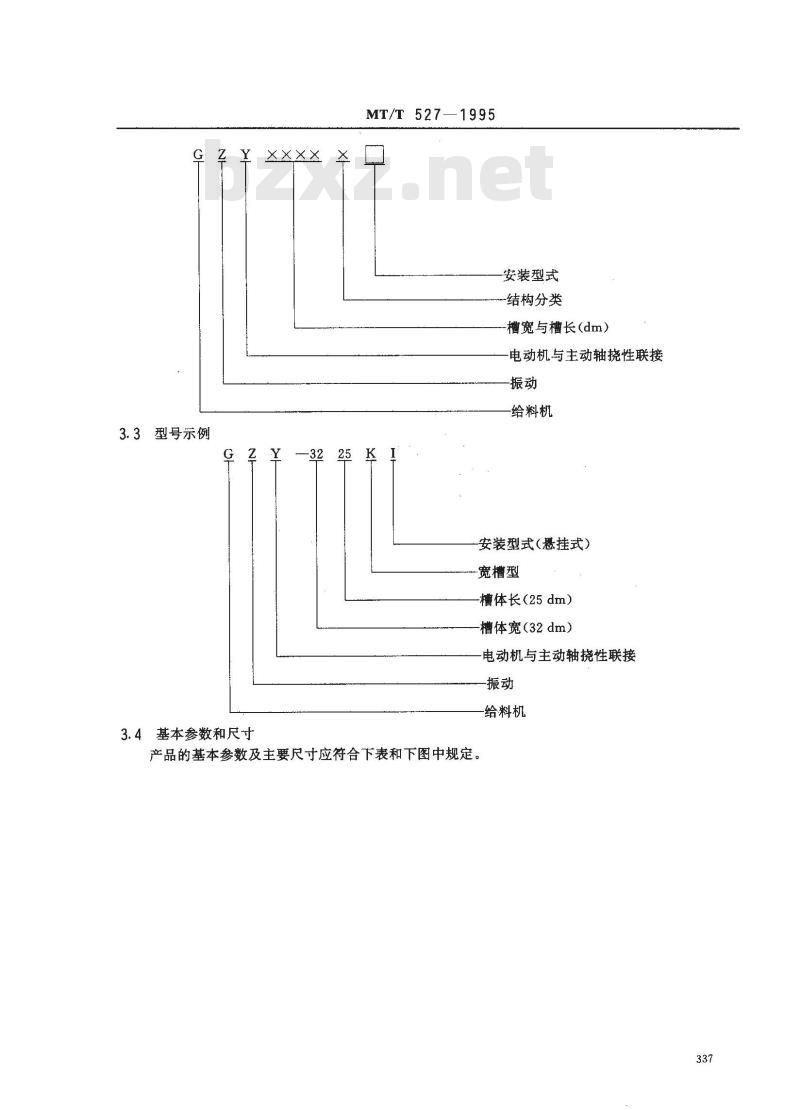

3.2型号表示
中华人民共和国煤炭工业部1996-01-15批准336
1996-05-01实施
3.3型号示例
3.4基本参数和尺寸
MT/T 527
安装型式
-结构分类
槽宽与槽长（dm）
电动机与主动轴挠性联接
给料机
安装型式（悬挂式）
-宽槽型
槽体长（25dm）
槽体宽（32dm）
电动机与主动轴挠性联接
给料机

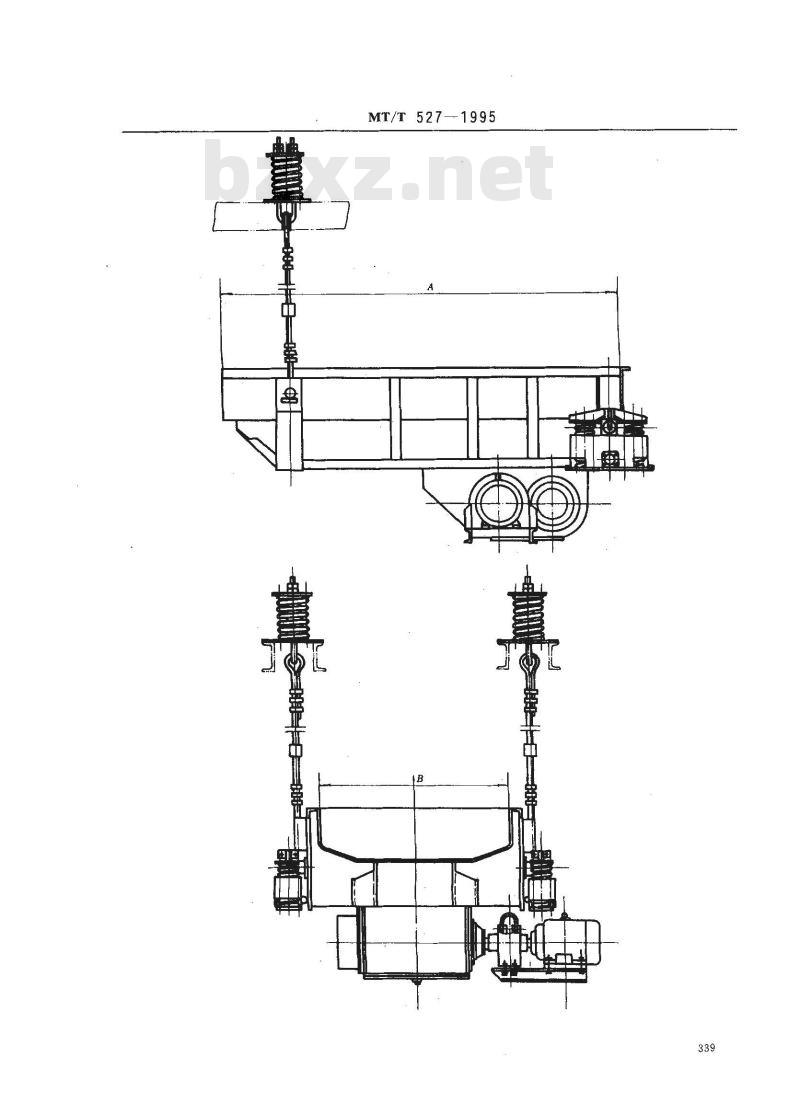

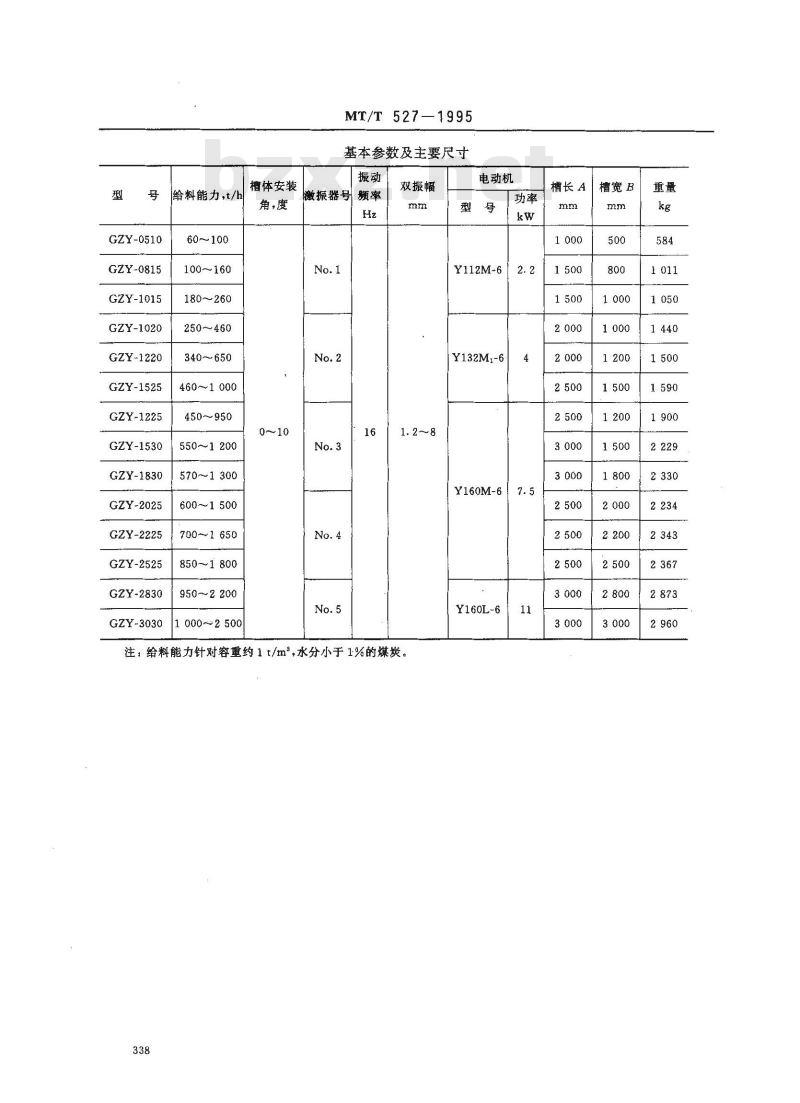

产品的基本参数及主要尺寸应符合下表和下图中规定。337
GZY-0510
GZY-0815
GZY-1015
GZY-1020
GZY-1220
GZY-1525
GZY-1225
GZY-1530
GZY-1830
GZY-2025
G2Y-2225
GZY-2525
给料能力，t/h
60~100
100～160
180~260
250~460
340-650
460~1000
450~950
550~～1200
5701 300
600～1500
7001 650
850~1800
GZY-2830
19502200
GZY-3030
1000~2 500
槽体安装
角，度
0～10
MT/T527—1995
基本参数及主要尺寸
激振器号频率
双振幅
注，给料能力针对容重约1 t/m,水分小于1%的煤炭。338
电动机
Y112M-6
Y132M,-6
Y160M-6
Y160L-6
槽长A
槽宽B
MT/T 527-1995

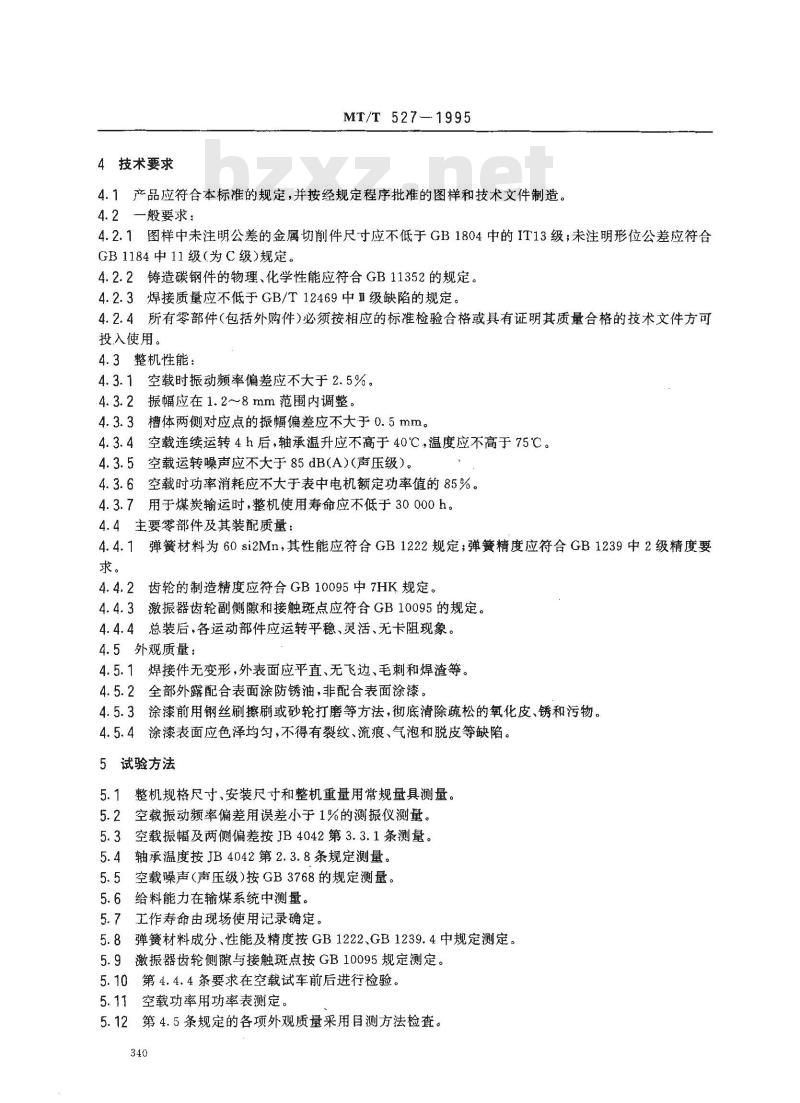

4技术要求
MT/T527—1995
4.1产品应符合本标准的规定，并按经规定程序批准的图样和技术文件制造。4.2一般要求：
4.2.1图样中未注明公差的金属切削件尺寸应不低于GB1804中的IT13级；未注明形位公差应符合GB 1184中 11 级(为C级)规定。4.2.2铸造碳钢件的物理、化学性能应符合GB11352的规定。4.2.3焊接质量应不低于GB/T12469中Ⅲ级缺陷的规定。4.2.4所有零部件（包括外购件）必须按相应的标准检验合格或具有证明其质量合格的技术文件方可投入使用。
4.3整机性能：
4.3.1空载时振动频率偏差应不大于2.5%。4.3.2振幅应在1.2~8mm范围内调整。4.3.3槽体两侧对应点的振幅偏差应不大于0.5mm。4.3.4空载连续运转4h后，轴承温升应不高于40℃，温度应不高于75℃。4.3.5空载运转噪声应不大于85dBA）（声压级）。4.3.6空载时功率消耗应不大于表中电机额定功率值的85%。4.3.7用于煤炭输运时，整机使用寿命应不低于30000h。4.4主要零部件及其装配质量：
4.4.1弹簧材料为60si2Mn，其性能应符合GB1222规定；弹簧精度应符合GB1239中2级精度要求。
4.4.2齿轮的制造精度应符合GB10095中7HK规定。4.4.3激振器齿轮副侧隙和接触斑点应符合GB10095的规定。4.4.4总装后，各运动部件应运转平稳、灵活、无卡阻现象。4.5外观质量：
4.5.1焊接件无变形，外表面应平直、无飞边、毛刺和焊渣等。4.5.2全部外露配合表面涂防锈油，非配合表面涂漆。4.5.3涂漆前用钢丝刷擦刷或砂轮打磨等方法，彻底清除疏松的氧化皮、锈和污物。4.5.4涂漆表面应色泽均勾，不得有裂纹、流痕、气泡和脱皮等缺陷。5试验方法
5.1整机规格尺寸、安装尺寸和整机重量用常规量具测量。5.2空载振动频率偏差用误差小于1%的测振仪测量。5.3空载振幅及两侧偏差按JB4042第3.3.1条测量。5.4轴承温度按JB4042第2.3.8条规定测量。5.5空载噪声（声压级）按GB3768的规定测量。5.6给料能力在输煤系统中测量。5.7工作寿命由现场使用记录确定。5.8弹簧材料成分、性能及精度按GB1222.GB1239.4中规定测定。5.9激振器齿轮侧隙与接触斑点按GB10095规定测定。5.10第4.4.4条要求在空载试车前后进行检验。5.11室
空载功率用功率表测定。
第4.5条规定的各项外观质量采用目测方法检查。5.12
6检验规则
6.1出厂检验
MT/T 527---1995
6.1.1每台产品均由检验部门按本标准进行出厂检验，经检验合格并附有出厂合格证的产品方可出广。
6.1.2°出厂检验的项目为4.3.2、4.3.3、4.3.4、4.3.5、4.4.4和4.5各条之要求，其中4.3.2条要求只检测空载振幅最大值。
注：4.3.2条规定的振幅可调性在型式检验中检测。6.1.3出厂检验项目全部符合本标准规定的产品方可判定为合格品。6.2型式检验
6.2.1凡属下列情形之一时，应进行型式检验：a．新产品或老产品转厂生产的试制鉴定；正式生产后如结构、工艺参数和材料有重大改变，可能影响产品性能时；b.
c．产品正常生产每三年进行一次；停产两年以上恢复生产时。
6.2.2用于型式检验的样机在出厂检验合格批中抽取，每批抽取一台。6.2.3型式检验包括本标准第4章提出的全部技术要求。6.2.4被检验样机符合本标准规定的全部技术要求时，方可判定型式检验被通过。7标志、包装、运输、贮存
7.1每台给料机应在指定位置固定产品标牌，其型式和尺寸应符合GB/T.13306之规定，并标明下列内容：
产品名称；
主要技术参数，
制造厂名称；
出厂日期及出厂编号。
：产品包装应符合公路、铁路和水路运输要求。7.2
7.3电器设备、小型零部件和紧固件集中包装。7.4外露加工表面及重要的防护部位涂油后用麻布或塑料薄膜包扎。7.5
包装箱外壁和裸装槽体应有明显运输标记，内容包括：a.
产品型号和名称；
到站(港)及收货单位；
发站(港)及发货单位；
包装外形尺寸；
净重与毛重；
装箱日期。
7.6随机附带下列技术文件：
装箱单；
产品合格证；
使用说明书；
安装布置图。
7.7产品应在干燥通风防丽的地方贮存。341
附加说明：
MT/T527—1995
本标准由煤炭工业部煤矿专用设备标准化技术委员会提出。本标准由煤矿专用设备标准化技术委员会选煤机械分会归口。本标准由唐山矿山设备厂起草。本标准主要起草人陈沛然、宋祝增、李学琨、周克礼、马连兴，本标准委托唐山矿山设备厂负责解释。342
