【煤炭行业标准(MT)】 悬臂式掘进机履带机板及其销轴

MT-T579-1996_悬臂式掘进机履带板及其销轴MT

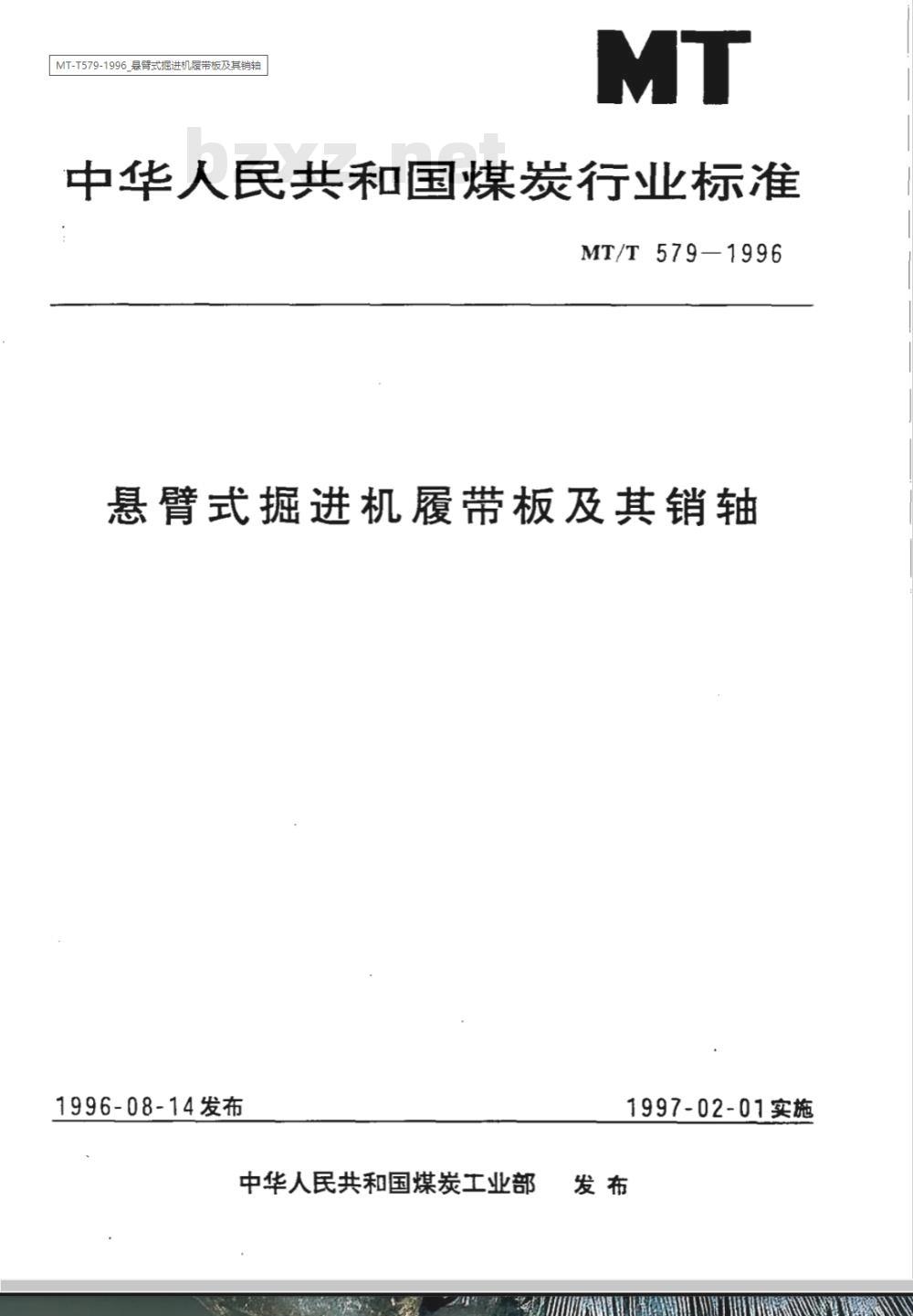

中华人民共和国煤炭行业标准
MT/T 579-1996
悬臂式掘进机履带板及其销轴
1996-08-14发布
中华人民共和国煤炭工业部
1997-02-01实施

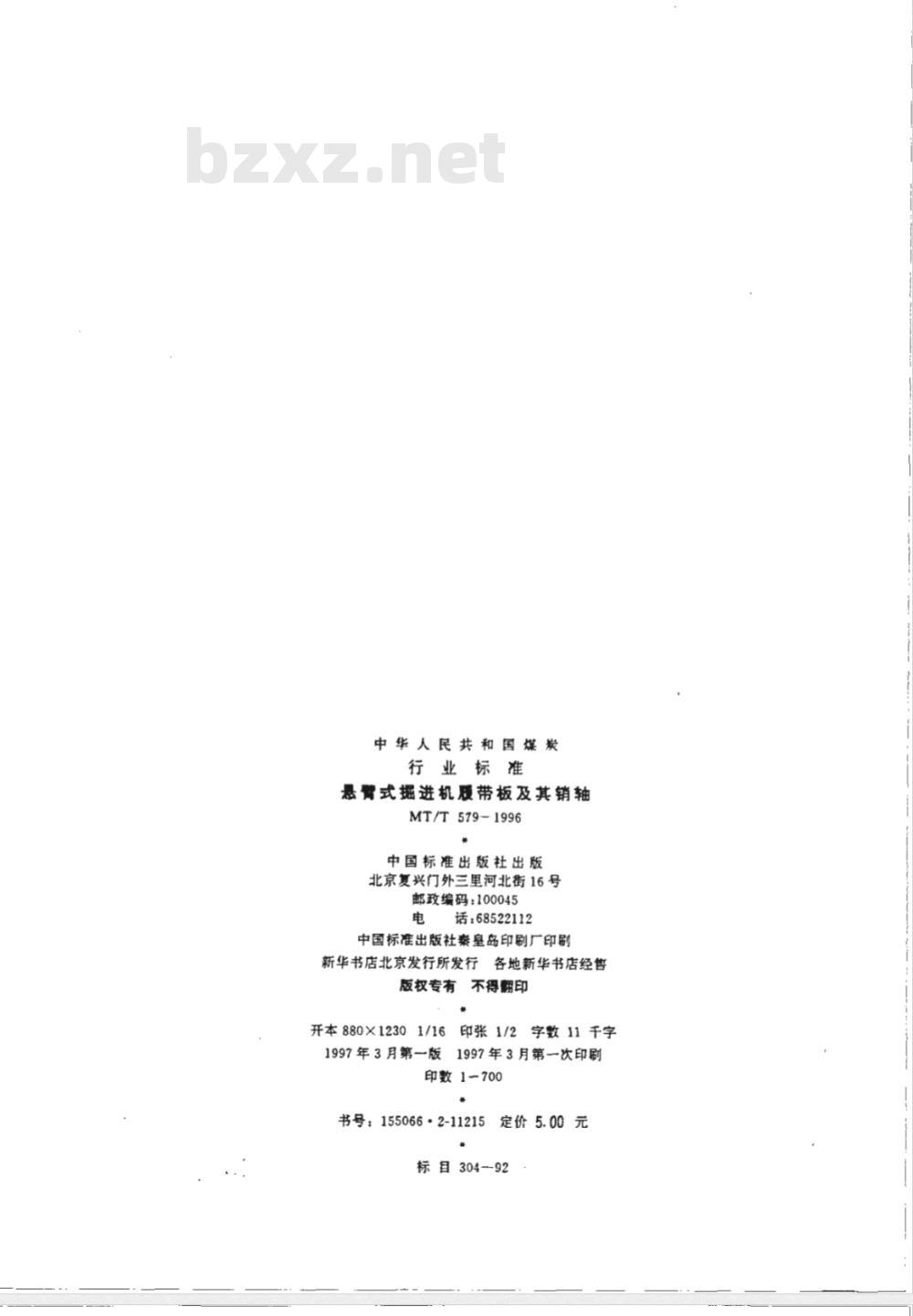

中华人民共和国煤炭
行业标准
悬臂式掘进机碳带板及其销轴
MT/T579-1996
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
话：68522112
中国标准出版社秦皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×1230
印张1/2
字数11千字
1997年3月第一版
1997年3月第一次印刷
印数1-700
书号：155066·2-11215
定价5.00元
标目30492

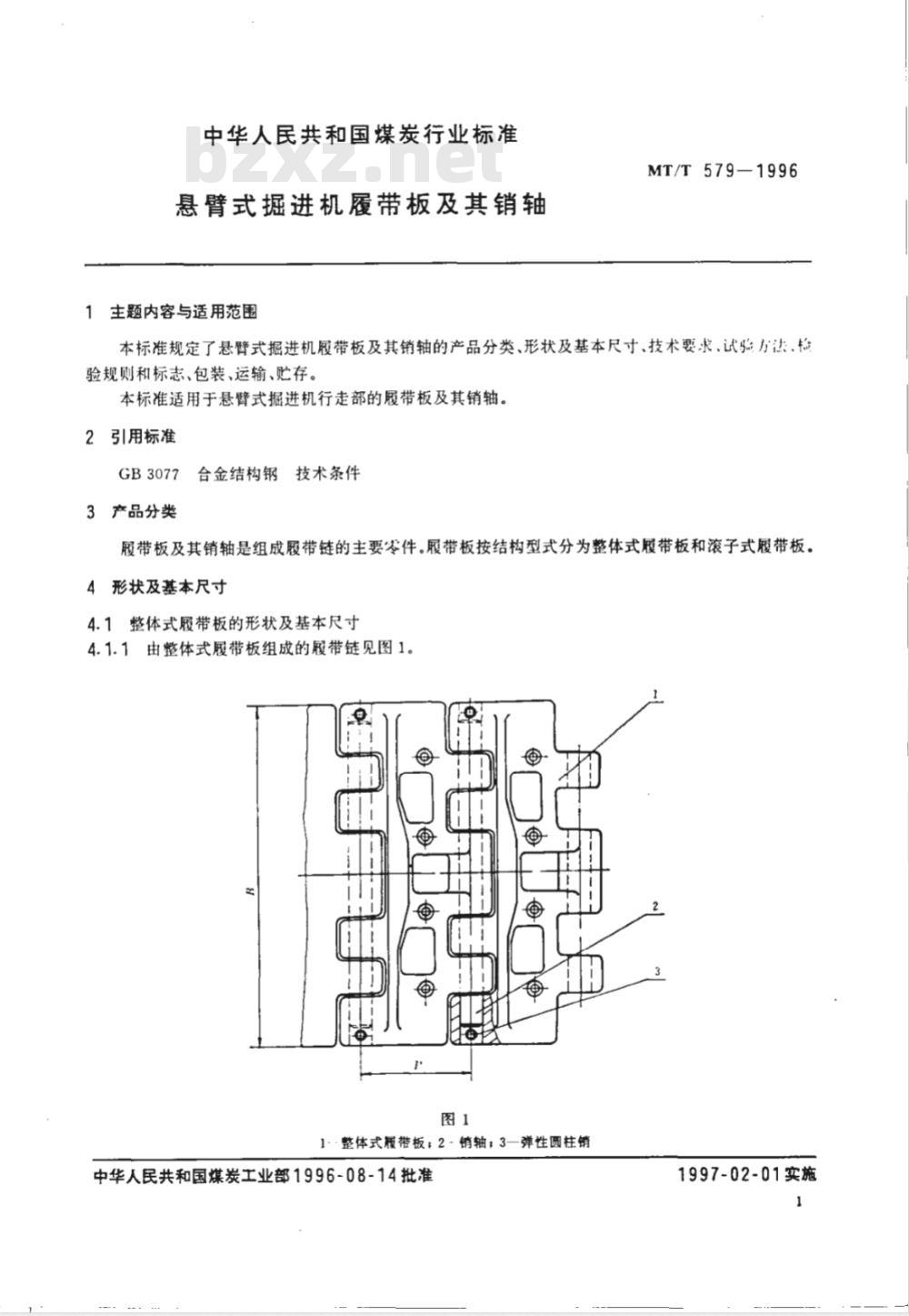

中华人民共和国煤炭行业标准
悬臂式掘进机履带板及其销轴
1主题内容与适用范围
MT/T579-1996
本标准规定了悬臂式掘进机履带板及其销轴的产品分类、形状及基本尺寸、技术要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于悬臂式掘进机行走部的履带板及其销轴。2引用标准
技术条件
GB3077
合金结构钢
3产品分类
履带板及其销轴是组成履带链的主要岑件。履带板按结构型式分为整体式履带板和滚子式履带板。4形状及基本尺寸
4.1整体式履带板的形状及基本尺寸4.1.1由整体式履带板组成的履带链见图1。图1
1-·整体式履带板；2-销轴；3—弹性圆柱销中华人民共和国煤炭工业部1996-08-14批准1997-02-01实施

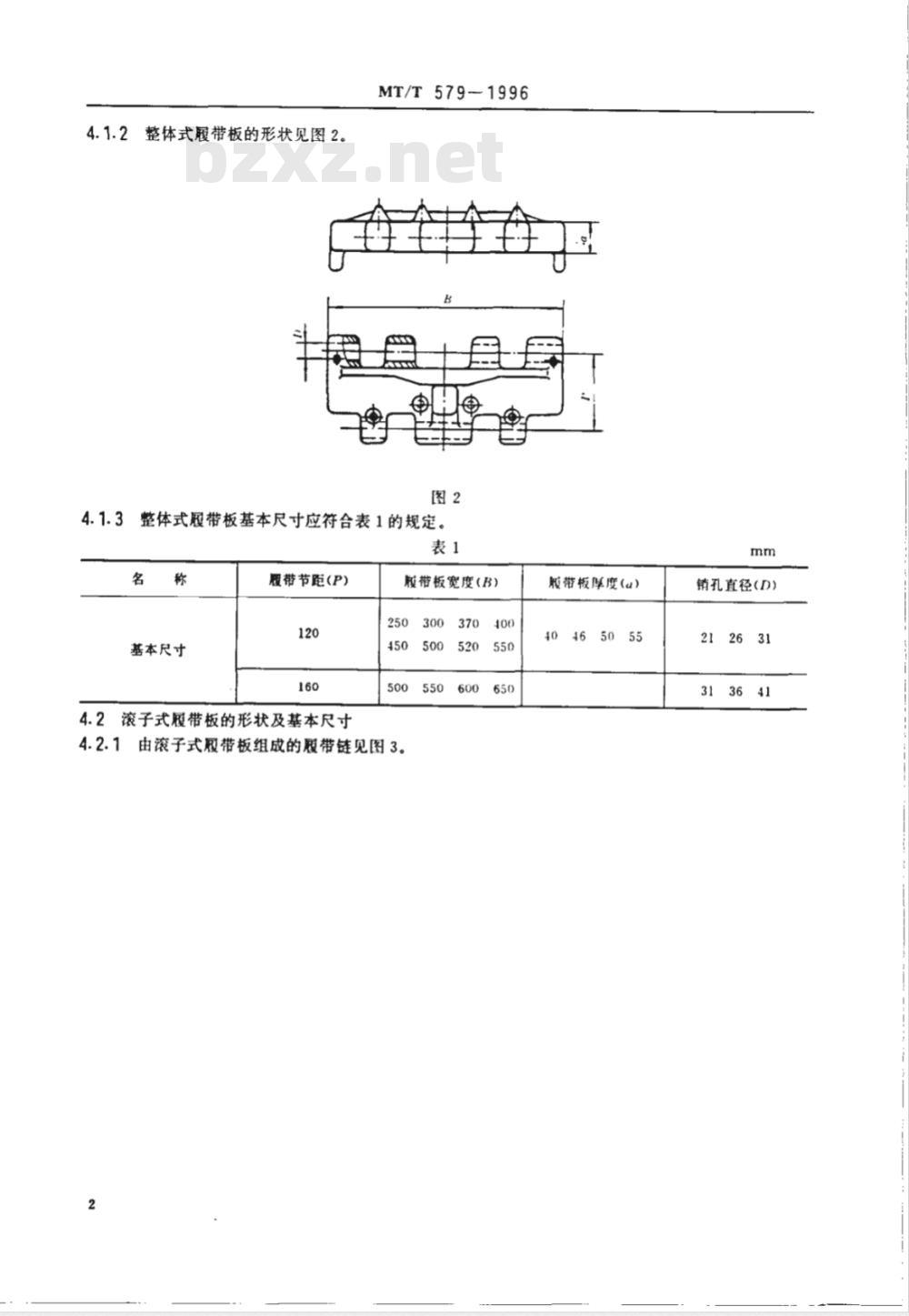

2整体式履带板的形状见图2。
MT/T579-1996
4.1.3整体式履带板基本尺寸应符合表1的规定。表1
基本尺寸Www.bzxZ.net
履带节距(P）
4.2滚子式履带板的形状及基本尺寸腋带板宽度（B)

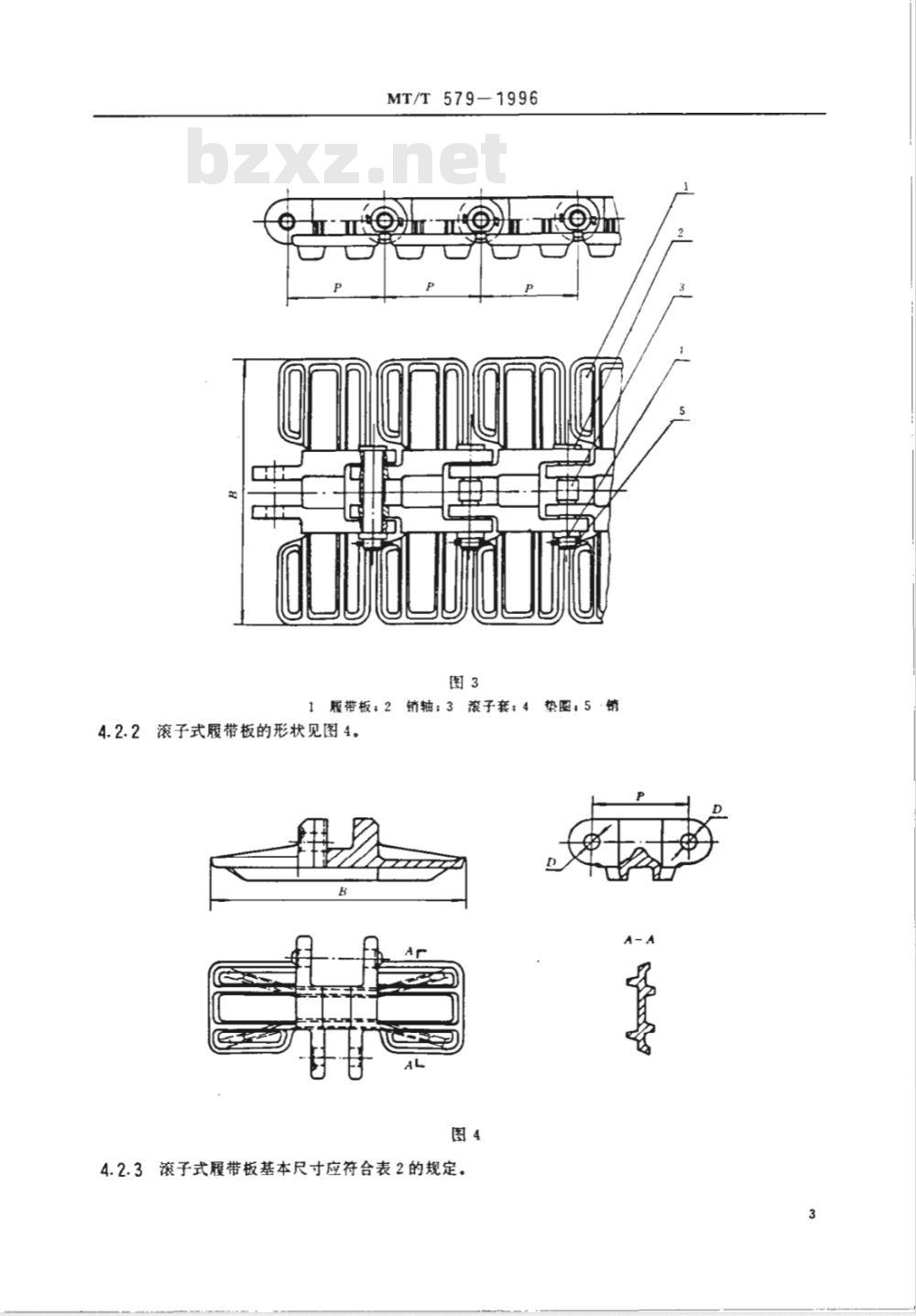

4.2.1由滚子式履带板组成的履带链见图3。2
版带板厚度（α）
销孔直径(D)）
313641
MT/T579-1996
1履带板；2销轴；3滚子套；4势图5·销4.2.2滚子式履带板的形状见图4。图4
4.2.3滚子式履带板基本尺寸应符合表2的规定。名
基本尺寸
MT/T579-1996
履带节距(P）
4.3整体式履带板销轴的形状及基本尺寸4.3.1销轴形状见图5。
4.3.2销轴的基本尺寸应符合表3的规定。名
基本尺寸
4.4滚子式履带板销轴的形状及基本尺寸4.4.1销轴的形状见图6。
销轴的基本尺于应符合表4的规定名
基本尺寸
5技术要求
履带板宽度（B）
凝带节距(P)
履带节距(P)
(80)150
销孔直径(D)
(28）
销轴直径(d)
202530
303540
销轴直径(d)
5.1履带板及其销轴产品应符合本标准的规定，并按规定程序批准的图样及技术文件制造。mm
整体式履带板和滚子式履带板均采用合金钢制造，其化学成分和机械性能应符合GB3077的规5.2
定。推荐采用40SiMn2，ZG35SiMn。MT/T579-1996
5.3整体式履带板及滚子式履带板的销轴均采用合金结构钢制造，其化学成分及机械性能应符合GB3077的规定。推荐采用50Mn、42CrMo或18Cr2Ni4W5.4整体式履带板及滚子式带板销轴的热处理要求：芯部调质，表面淬火。5.5所有零件不得有裂纹。铸造履带板不得有气孔、沙眼、夹渣等缺陷。6试验方法
试验项目、内容、方法及要求见表5。表5
7检验规则
试验项目
外形尺寸
外观质量
产品重盘
拉力试验
内容和方法
按表1～表4婴求的尺寸进行测量5倍放大镜目测检查
使用经过标定的衡器
按图1或图3.将n块履带板及#个销轴（n>4)组成一段履带链·在材料拉力试验机上进行拉力试验，试验拉力为短带链工作拉力的两倍
7.1检验分类分为出厂检验和型式检验。7.2出厂检验：
符合表1～表4及施工图规定的尺寸及偏差要求
符合5.5条规定
误差士5%
不得有明显裂痕、弯曲。不得断裂出厂检验的试验项目，只进行本标准表5中的序号1至序号3各项。7.3型式检验：
下列情况之一，一般应进行型式检验。新研制的样机或老产品转厂生产需要定型鉴定时：正式生产后，如结构、材料、工艺有较大改变可能影响产品性能时：当用户对产品质有重大异议时；产品长期停产后.恢复生产时：
国家质量监督机构提出要求时。型式检验的试验项目，按本标准表5规定的全部项目进行试验。7.3.2
7.4检验结果的判定：
产品出厂前，应对成批生产的履带板及其销轴进行抽检，每批按3%抽检，但不得少于5件。7.4.1只有出厂检验的每项试验均合格，并由生产单位质量检验部门发给检验合格证，该产品才可出厂.
7.4.2只有型式检验的每项试验均合格，才判定为该产品型式检验合格，并由国家级检测中心发给检验合格证。
8包装、标志、运输、贮存
8.1履带板在出厂前应打上明显的标志。MT/T579-1996
标志内容为制造厂代号和商标。标志应打在使用过程中不易磨损的位置。8.2履带板及销轴的包装应牢固可靠，包装箱内应附有产品合格证。8.3包装箱的外壁应清晰标出：制造厂名称、产品名称、商标、型号、装箱数量和总质量，以及装箱日期和箱的外形尺寸：长×宽×高(mm)。8.4产品运输和贮存过程中，应采取防潮措施。附加说明：
本标准由煤矿专用设备标准化技术委员会提出。本标准由煤矿专用设备标准化技术委员会掘进机械分会归口。本标准由煤炭科学研究总院太原分院负责起草。本标准主要起草人马健康、蒋世银。本标准委托煤炭科学研究总院太原分院负责解释。版权专有不得翻印
书号：155066·2-11215
标目304-92
