【煤炭行业标准(MT)】 高分辨自动地电阻率仪通用技术条件

MT/T781—1998

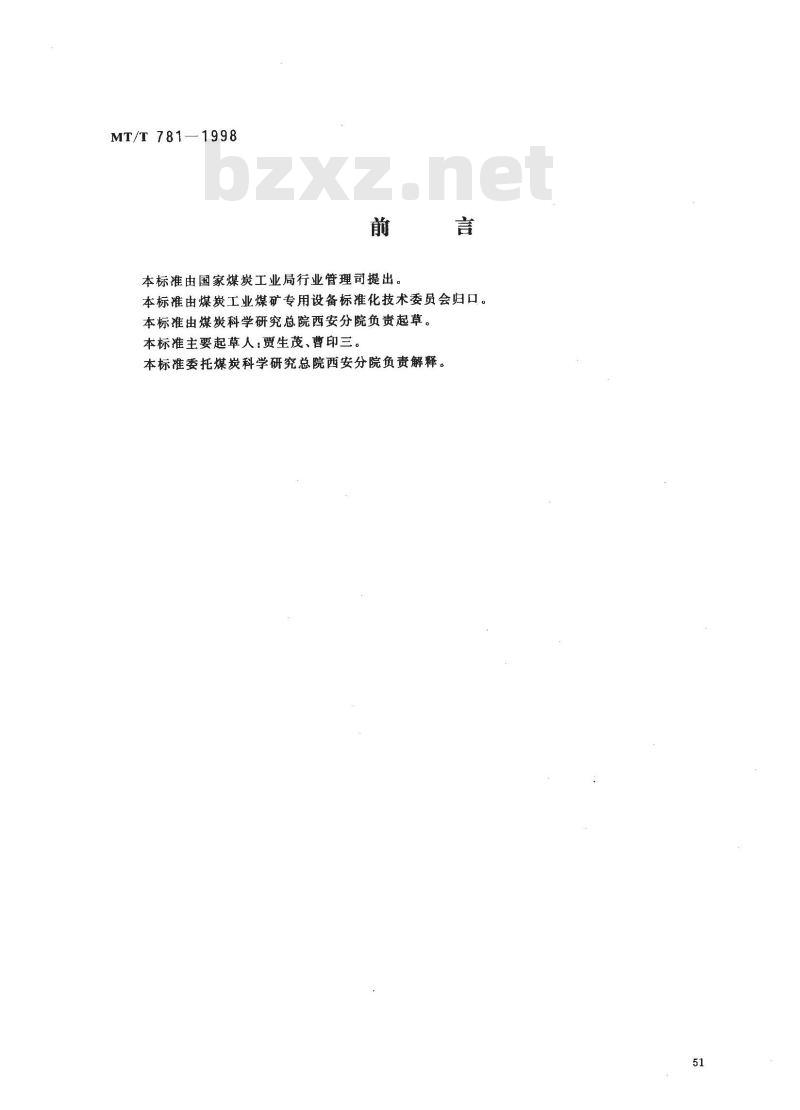

本标准由国家煤炭工业局行业管理司提出。言
本标准由煤炭工业煤矿专用设备标准化技术委员会归口。本标准由煤炭科学研究总院西安分院负责起草。本标准主要起草人：贾生茂、曹印三。本标准委托煤炭科学研究总院西安分院负责解释。51
1范围

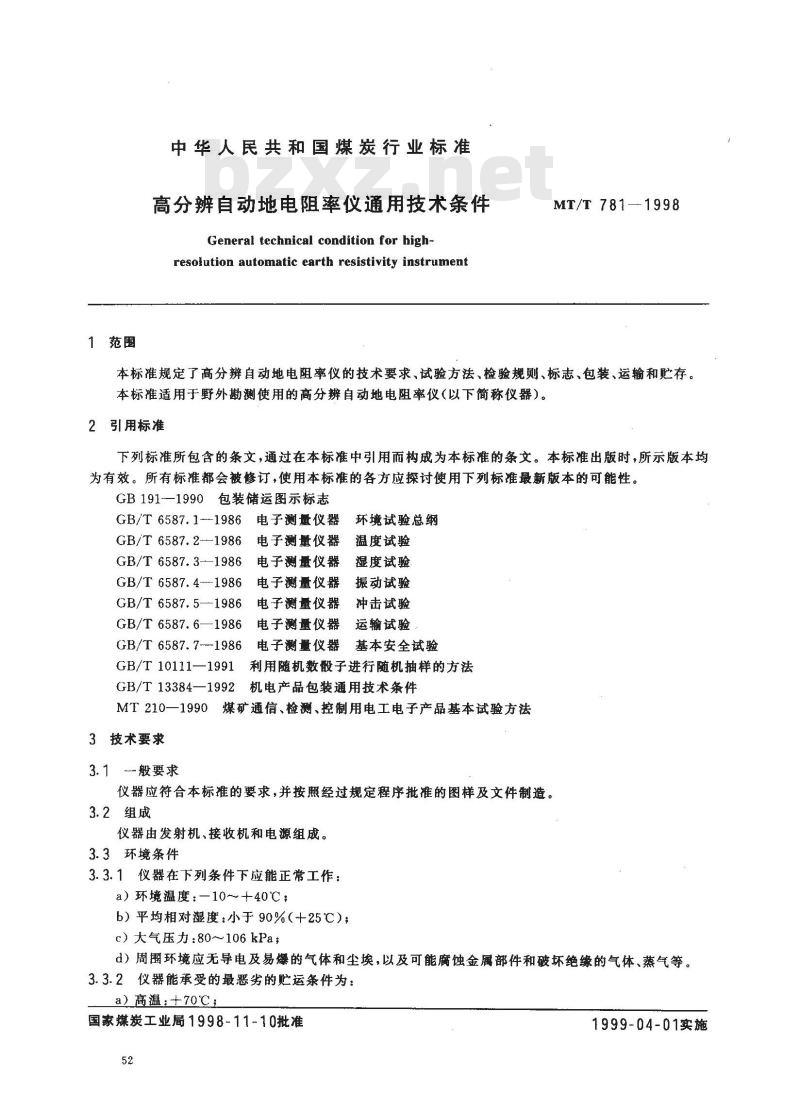

中华人民共和国煤炭行业标准
高分辨自动地电阻率仪通用技术条件General technical condition for highresolution automatic earth resistivity instrumentMT/T 781-1998
本标准规定了高分辩自动地电阻率仪的技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于野外勘测使用的高分辨自动地电阻率仪（以下简称仪器）。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191--1990包装储运图示标志
GB/T 6587.1-1986
GB/T 6587.2-1986
电子测量仪器
电子测量仪器
GB/T 6587. 3--1986
电子测量仪器
GB/T 6587. 4--1986
电子测量仪器
GB/T6587.5-1986电子测量仪器
GB/T 6587.6—1986
电子测量仪器
电子测量仪器
GB/T6587.7--1986电
环境试验总纲
温度试验
湿度试验
振动试验
冲击试验
运输试验
基本安全试验
利用随机数般子进行随机抽样的方法GB/T 10111—1991
GB/T 13384—1992
机电产品包装通用技术条件
MT210—1990煤矿通信、检测、控制用电工电子产品基本试验方法3技术要求
3.1-般要求
仪器应符合本标准的要求，并按照经过规定程序批准的图样及文件制造。3.2组成
仪器由发射机、接收机和电源组成。3.3环境条件
3.3.1仪器在下列条件下应能正常工作：a）环境温度：—10～十40℃；
b）平均相对湿度：小于90%（+25℃）；c）大气压力：80～106kPa；
d）周围环境应无导电及易爆的气体和尘埃，以及可能腐蚀金属部件和破坏绝缘的气体、蒸气等。3.3.2仪器能承受的最恶劣的贮运条件为：a）高温：+70℃;
国家煤炭工业局1998-11-10批准52
1999-04-01实施

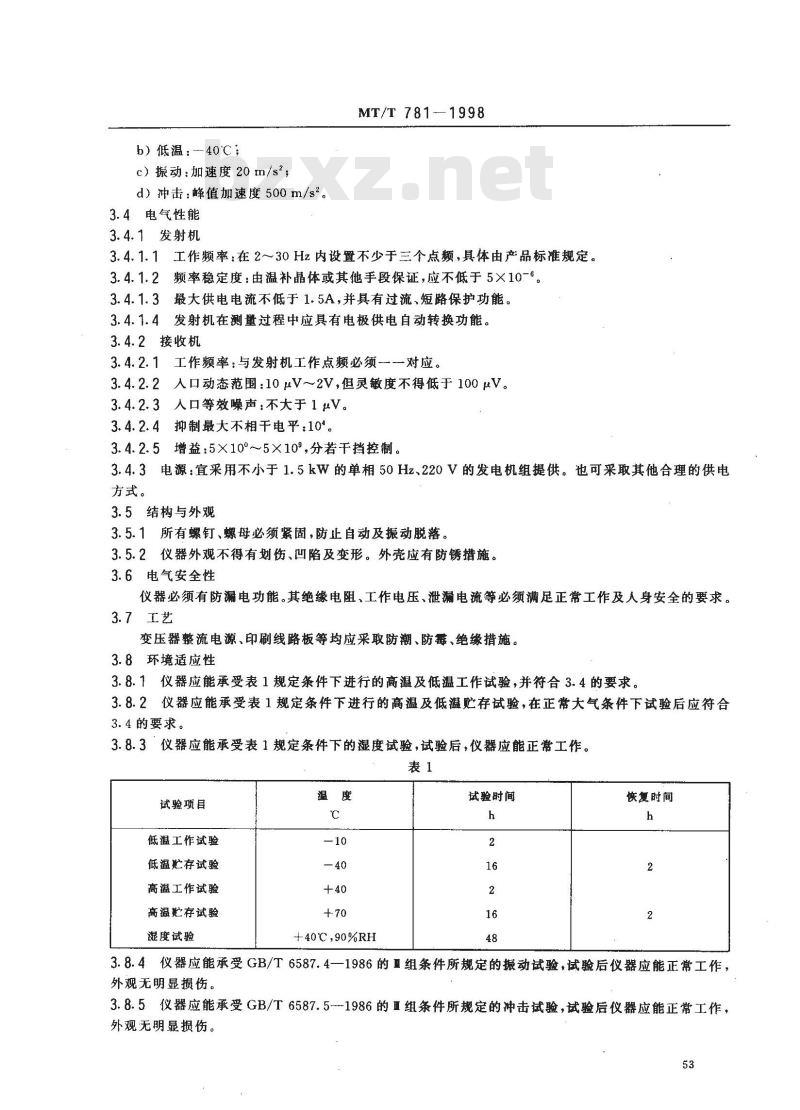

b）低温：40℃；
c）振动：加速度20m/s；
d）冲击：峰值加速度500m/s2。3.4电气性能
3.4.1发射机
MT/T781-—1998
3.4.1.1工作频率：在2~~30Hz内设置不少于三个点频，具体由产品标准规定。3.4.1.2频率稳定度：由温补晶体或其他手段保证，应不低于5×10-6。3.4.1.3最大供电电流不低于1.5A，并具有过流、短路保护功能。3.4.1.4发射机在测量过程中应具有电极供电自动转换功能。3.4.2接收机
3.4.2.1工作频率：与发射机工作点频必须---对应。3.4.2.2人口动态范围：10μV～2V，但灵敏度不得低于100μV。3.4.2.3人口等效噪声：不大于1μV。3.4.2.4抑制最大不相干电平：10。3.4.2.5增益：5×10°~5×10%，分若干挡控制。3.4.3电源：宜采用不小于1.5kW的单相50Hz、220V的发电机组提供。也可采取其他合理的供电方式。
3.5结构与外观
3.5.1所有螺钉、螺母必须紧固，防止自动及振动脱落。3.5.2仪器外观不得有划伤、凹陷及变形。外壳应有防锈措施。3.6电气安全性
仪器必须有防漏电功能。其绝缘电阻、工作电压、泄漏电流等必须满足正常工作及人身安全的要求。3.7工艺
变压器整流电源、印刷线路板等均应采取防潮、防霉、绝缘措施。3.8环境适应性
3.8.1仪器应能承受表1规定条件下进行的高温及低温工作试验，并符合3.4的要求。3.8.2仪器应能承受表1规定条件下进行的高温及低温贮存试验，在正常大气条件下试验后应符合3.4的要求。
3.8.3仪器应能承受表1规定条件下的湿度试验，试验后，仪器应能正常工作。表1
试验项目
低温工作试验
低温贮存试验
高温工作试验
高温存试验
湿度试验
+40℃,90%RH
试验时间
恢复时间
3.8.4仪器应能承受GB/T6587.4一1986的直组条件所规定的振动试验，试验后仪器应能正常工作，外观无明显损伤，
3.8.5仪器应能承受GB/T6587.5--1986的直组条件所规定的冲击试验，试验后仪器应能正常工作，外观无明显损伤。免费标准bzxz.net
MT/T 781-1998

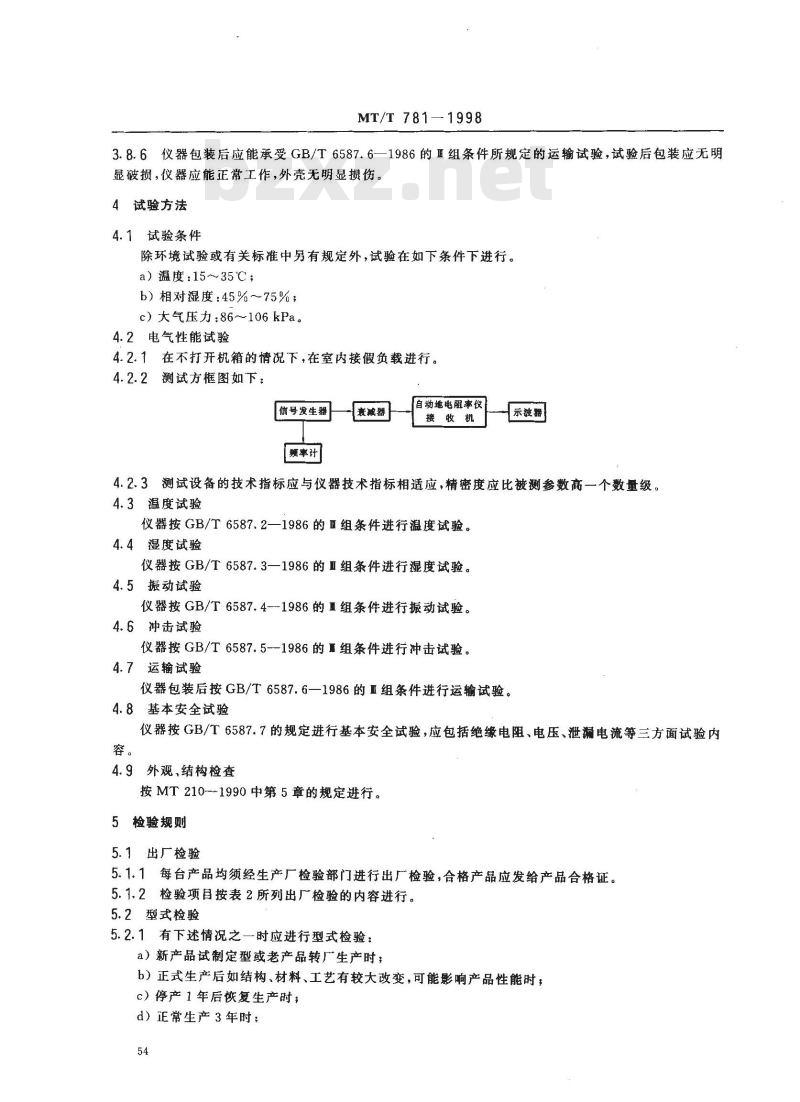

3.8.6仪器包装后应能承受GB/T6587.6—1986的耳组条件所规定的运输试验，试验后包装应无明显破损，仪器应能正常工作，外壳无明显损伤。4试验方法
4.1试验条件
除环境试验或有关标准中另有规定外，试验在如下条件下进行。a）温度：15～35℃；
b）相对湿度：45%~75%；
c）大气压力:86～106kPa。
4.2电气性能试验
4.2.1在不打开机箱的情况下，在室内接假负载进行。4.2.2
测试方框图如下：
信号发生器
频率计
囊减器
自动地电阻率仪
接收机
示波器
4.2.3测试设备的技术指标应与仪器技术指标相适应，精密度应比被测参数高一个数量级。4.3温度试验
仪器按GB/T6587.2—1986的Ⅲ组条件进行温度试验。4.4湿度试验
仪器按GB/T6587.3—1986的Ⅱ组条件进行湿度试验。4.5振动试验
仪器按GB/T6587.4-1986的1组条件进行振动试验。4.6冲击试验
仪器按GB/T6587.5--1986的组条件进行冲击试验。4.7运输试验
仪器包装后按GB/T6587.6—1986的I组条件进行运输试验。4.8基本安全试验
仪器按GB/T6587.7的规定进行基本安全试验，应包括绝缘电阻、电压、泄漏电流等三方面试验内容。
4.9外观、结构检查
按MT210-1990中第5章的规定进行。5检验规则
5.1出厂检验
5.1.1每台产品均须经生产厂检验部门进行出厂检验，合格产品应发给产品合格证。5.1.2检验项目按表2所列出厂检验的内容进行。5.2型式检验
5.2.1有下述情况之一时应进行型式检验：a）新产品试制定型或老产品转厂生产时；b）正式生产后如结构、材料、工艺有较大改变，可能影响产品性能时，c）停产1年后恢复生产时；
d）正常生产3年时；

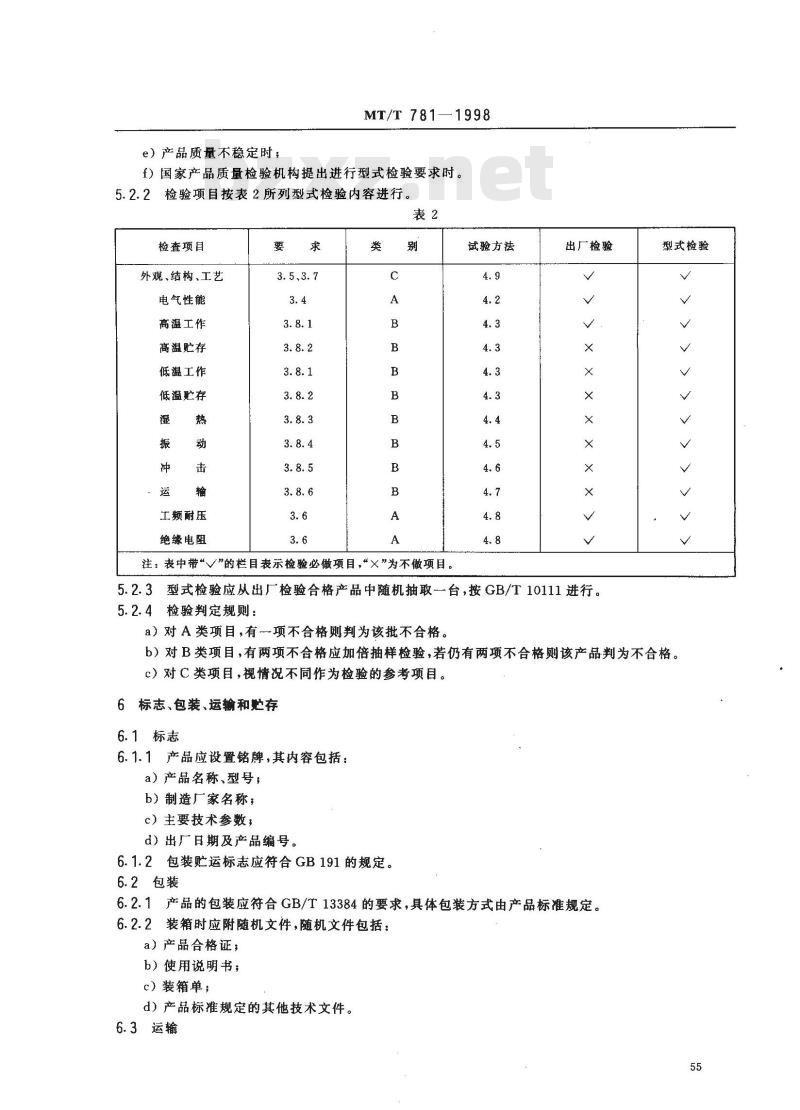

e）产品质量不稳定时；
MT/T 781—1998
f）国家产品质量检验机构提出进行型式检验要求时。5.2.2检验项目按表2所列型式检验内容进行。表2
检查项目
外观、结构、工艺
电气性能
高温工作
高温贮存
低温工作
低温贮存
工频耐压
绝缘电阻
3.5、3.7
注：表中带“√”的栏目表示检验必做项目，“×”为不做项目。试验方法
出厂检验
5.2.3型式检验应从出厂检验合格产品中随机抽取一台，按GB/T10111进行。5.2.4检验判定规则：
a）对A类项目，有项不合格则判为该批不合格。型式检验
b）对B类项目，有两项不合格应加倍抽样检验，若仍有两项不合格则该产品判为不合格。c）对C类项目，视情况不同作为检验的参考项目。6标志、包装、运输和存
6.1标志
6.1.1产品应设置铭牌，其内容包括：a）产品名称、型号；
b）制造厂家名称；
c）主要技术参数，
d）出厂日期及产品编号。
6.1.2包装贮运标志应符合GB191的规定6.2包装
6.2.1产品的包装应符合GB/T13384的要求，具体包装方式由产品标准规定。6.2.2装箱时应附随机文件，随机文件包括：a）产品合格证；
b）使用说明书；
c）装箱单；
d）产品标准规定的其他技术文件。6.3运输
MT/T 781-1998
包装后的产品在保证不被雨、雪直接淋袭的条件下，可适用于水运、陆运及空运等各种运输方运输过程中应避免强烈振动，防止跌落。6.4贮存
产品应贮存在温度一10～十40℃通风良好的仓库内，长期贮存时，应定期检查。56
