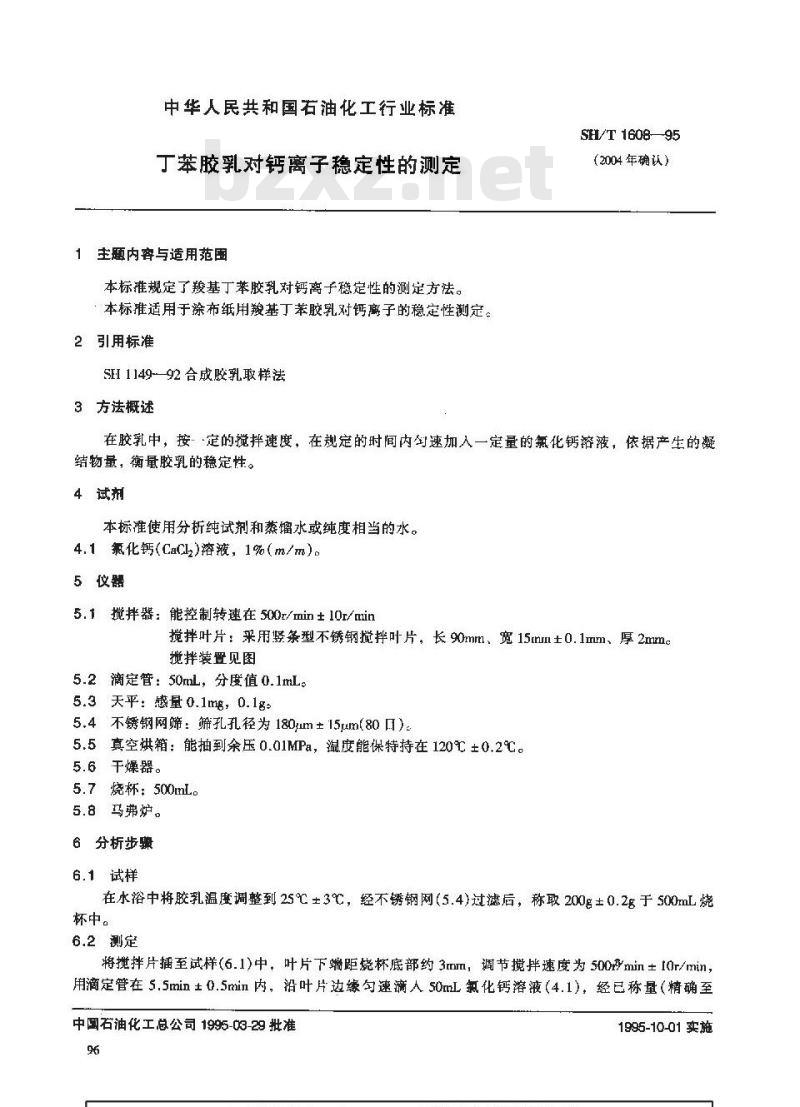

【石油化工行业标准(SH)】 丁苯胶乳对钙离子稳定性的测定

中华人民共和国有油化工行业标准丁苯胶乳对钙离子稳定性的测定1主题内容与适用范围
本标准规定了羧基丁苯胶乳对钙离子稳定性的测定方法。本标推适用于涂布纸用羧基丁苯胶乳对钙离子的稳定性测定。2引用标准
SHI1149-92合成胶乳取样法
3方法概述
SE/T1608—-95
(2004 年确认）
在胶乳中，按··定的搅拌速度，在规定的时间内匀速加入一定量的氯化钙溶液，依据产生的凝结物量，衡量胶乳的稳定性。
4试剂
本标准使用分析纯试剂和蒸馏水或纯度相当的水。4.1氯化钙（CaCl）溶液，1%（m/m）。5仪器
5.1搅拌器：能控制转速在500r/min±10r/min搅拌叶片：采用竖条型不锈钢搅拌叶片，长90mm、宽15mm±0.1mm、厚2mm。揽拌装置见图
5.2滴定管：50ml，分度值0.1mL。5.3天平：量0.1mg，0.1g
5.4不锈钢网筛：筛孔孔径为180gm±15mum（80口）。5.5真空烘箱：能抽到余压0.01MPa，温度能保特持在120℃±0.2℃。5.6干燥器。
5.7烧杯：500mL。
5.8马弗炉。
6分析步骤
6.1试样
在水浴中将胶乳温度调整到25℃±3℃，经不锈钢网（5.4)过滤后，称取200g±0.2g于500mL烧杯中。
6.2测定
将搅拌片插至试样（6.1)中，叶片下端距烧杯底部约3mm，调节搅拌速度为500rymin±10r/min，用滴定管在S.5min0.5min内，沿叶片边缘匀速滴人50mL氯化钙溶液（4.1），经已称量（精确至中国石油化工总公司1995-03-29批准96
1995-10-01实施
SH/T 160895
0.0001g)的不锈钢网筛(5.4)过滤，用自来水将烧杯及叶片上残留物料一并冲入网中，再用自来水缓慢彻底冲洗网中凝结物。
1一支探；2—电机；3—烧杯：4—搅拌吐片；5一升降架将网置于真空烘箱（5.5）中，调节真空烘箱温度为120℃+2℃、真空度为0.03MPa±0.005MPa干燥30min后取出，在干燥器中冷却至室温，称量，精确至0.001g。在马弗炉（5.8)中烧掉网中凝结物（温度约600℃），清理网筛备用。7分析结果表述
7.1所取胶乳干胶质量 m(g)由式(1)给出：m=mo'c
式中：mo
胶乳质量，g：
胶乳总固物含量，%（m/m）。
7.2钙离子稳定性
SH/T 1608—95
胶乳钙离子稳定性以胶乳的凝结物占干胶的百分比来表示，由式（2)给出：ml×100
钙离子稳定性（%）二
式中：m1-
一胶乳凝结物质量，g。
所得结果应保留至小数后三位。8允许差
当钙离子稳定性小于 0.020%时，平行测定的两个结果之差不大于 0.003% 。9报告
试验报告应包括如下内容：
a.本标准的编号。
b.有关样品批号、日期、采样时间和地点等。行。在测定过程中观察到的任何异常现象及自由选择的实验条件说明。附加说明：bzxZ.net
本标维由兰州化学王业公司提出。本标准由全国橡胶与橡胶制品标准化技术委员会合成橡胶分技术委员会归口。本标准由兰州化学工业公司合成橡胶厂负责起草。本标准主要起草人俞重，黄友根。98
甜年督镇舒销
标准技技网WW.bzSOsO.cOm各实标准行业资科免费下软益
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
