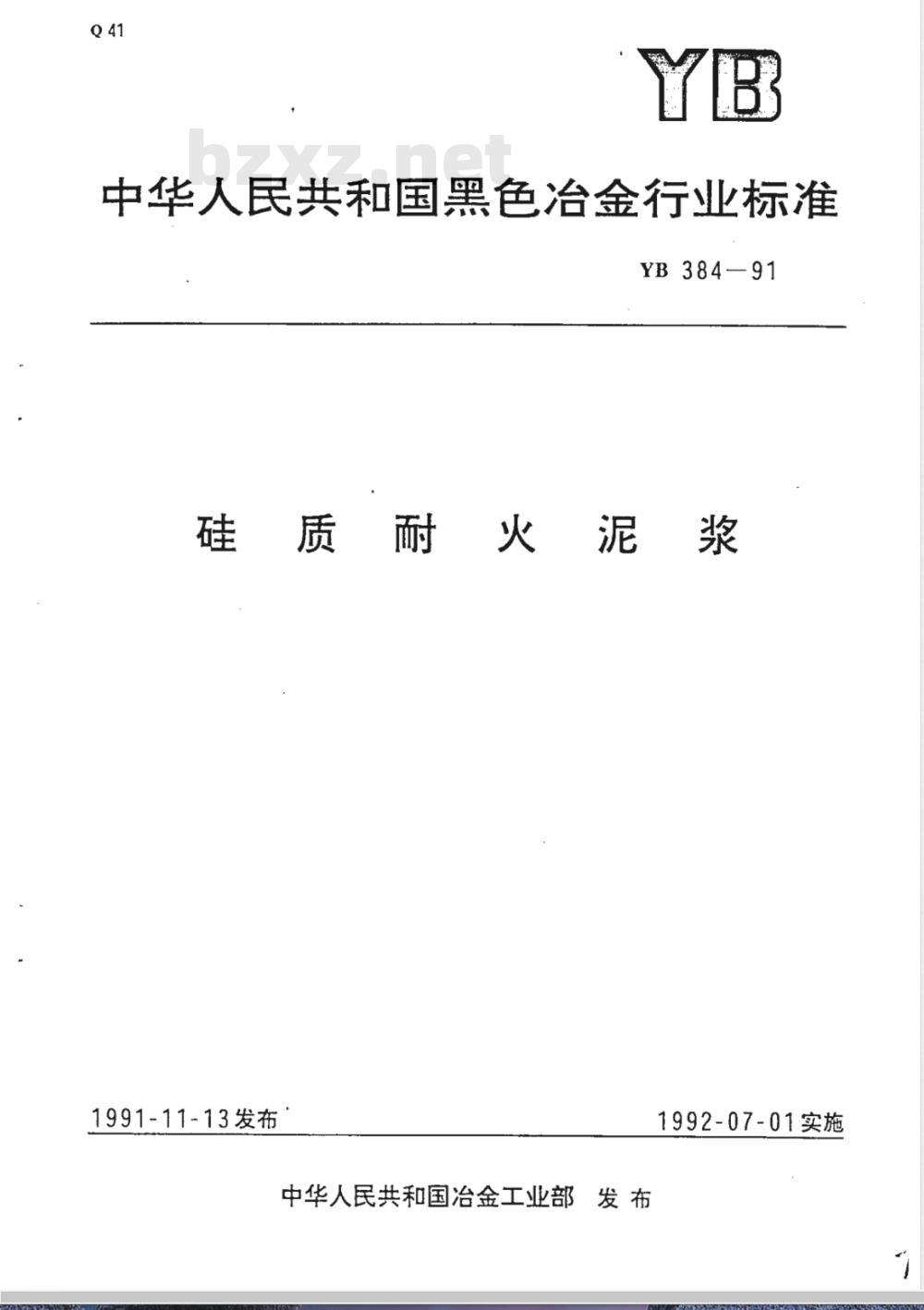

【冶金行业标准(YB)】 硅质耐火泥浆

中华人民共和国黑色冶金行业标准YB384—91下载标准就来标准下载网
硅质耐火泥浆
1991-11-13发布
中华人民共和国治金工业部发布1992-07-01实施

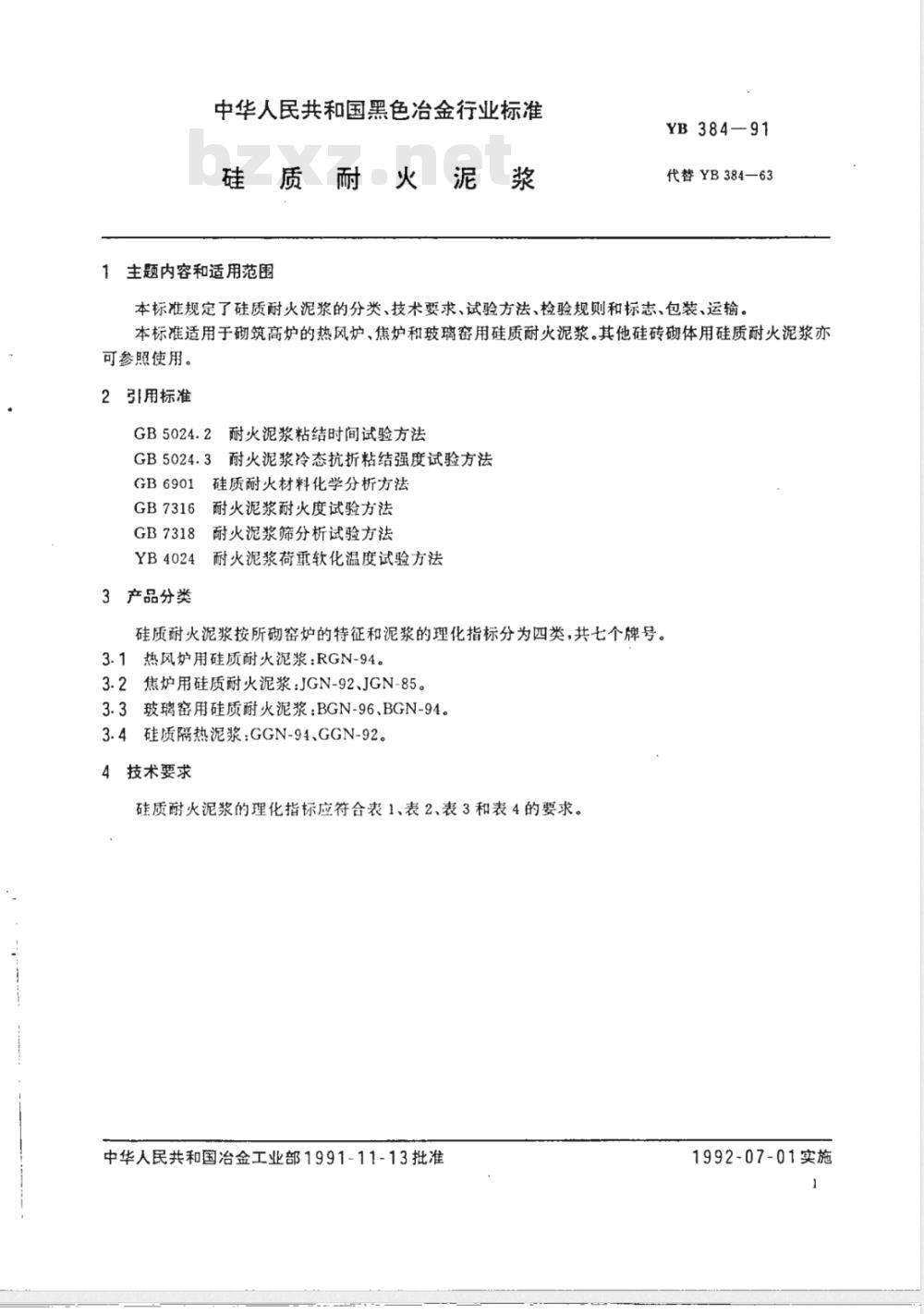

中华人民共和国黑色治金行业标准硅质耐
火泥浆
1主题内容和适用范围
YB384-91
代替YB384—63
本标准规定了硅质耐火泥浆的分类、技术要求、试验方法、检验规则和标志、包装、运输。本标准适用于砌筑高炉的热风炉、焦炉和玻璃窑用硅质耐火泥浆。其他硅砖砌体用硅质耐火泥浆亦可参照使用。
2引用标准
GB5024.2耐火泥浆粘结时间试验方法GB5024.3耐火泥浆冷态抗折粘结强度试验方法GB6901
GB7316
GB7318
YB4024
3产品分类
硅质耐火材料化学分析方法
耐火泥浆耐火度试验方法
耐火泥浆筛分析试验方法
耐火泥浆荷重软化温度试验方法硅质耐火泥浆按所砌窑炉的特征和泥浆的理化指标分为四类，共七个牌号。热风炉用硅质耐火泥浆：RGN-94。3.1
3.2焦炉用硅质耐火泥浆：JGN-92、JGN-85。3.3玻璃窑用硅质耐火泥浆：BGN-96、BGN-94。3.4硅质隔热泥浆：GGN-94、GGN-92。4技术要求
硅质耐火泥浆的理化指标应符合表1、表2、表3和表4的要求。中华人民共和国冶金工业部1991-11-13批准1992-07-01实施
耐火度，耐火锥号(WZ)
冷态抗折粘结强度，MPa
110C干燥后
1400c×3h烧后
粘结时间，min
粒度组成，%
化学成分，%
0.2MPa荷重软化开始温度，C
耐火度.耐火链号（WZ)
冷态抗折粘结强度，MPa
110C千燥后
1400C×3h烧后
粘结时间.min
粒度组成、%
化学成分，%
0.2MPa荷重软化开始温度，C
YB384--91

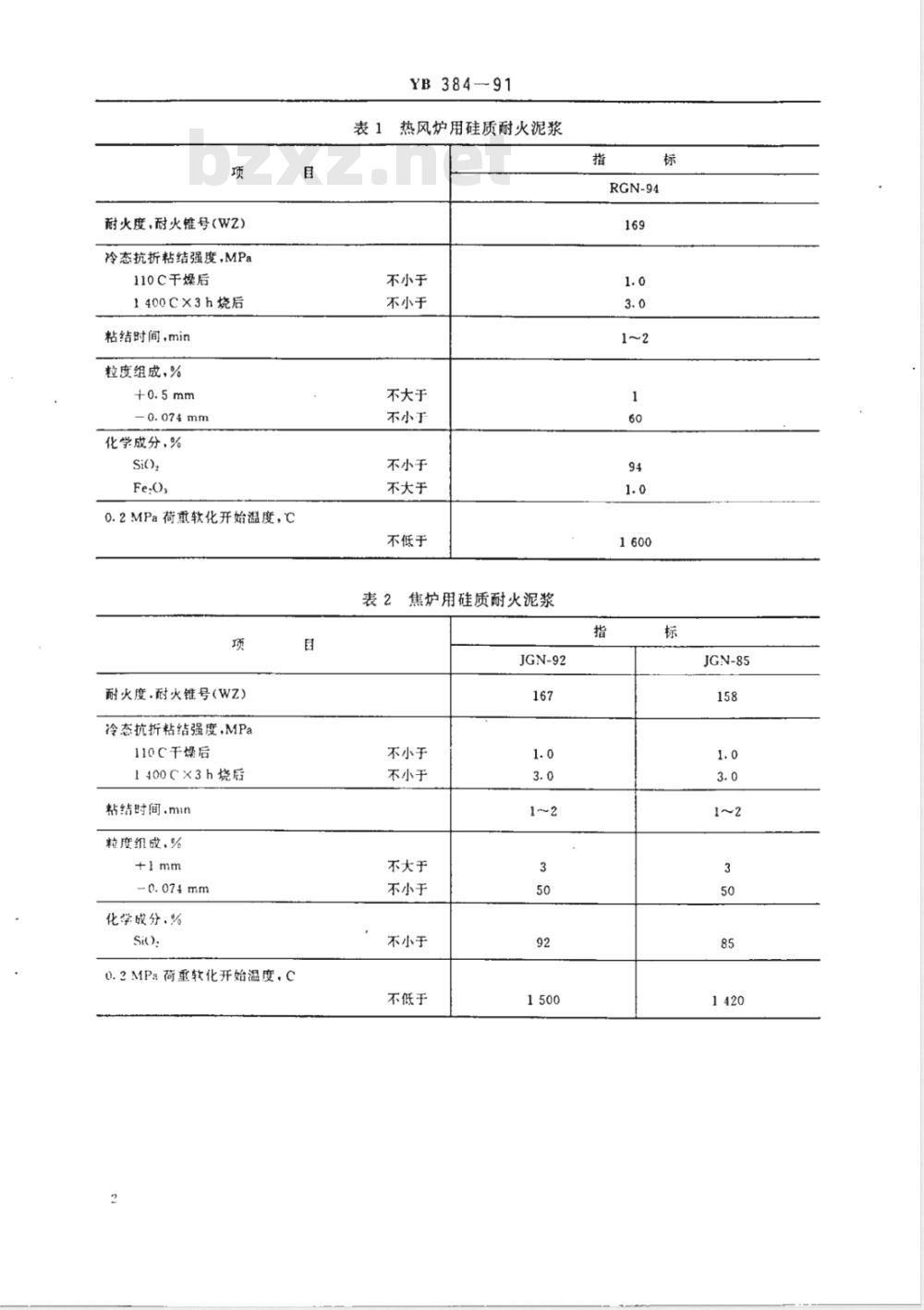

表1热风炉用硅质耐火泥浆
不小于
不小于
不大于
不小于
不小于
不大于
不低于
焦炉用硅质耐火泥浆
JGN-92
不小于
不小于
不大于
不小于
不小于
不低于
RGN-94
JGN-85
耐火度，耐火锥号(WZ)
冷态抗折粘结强度，MPa
110℃千燥后
1400℃×3h烧后
粘结时间，min
粒度组成，%
化学成分，%
0.2MPa荷重软化开始温度，℃
耐火度，耐火锥号(WZ)
冷态抗折粘结强度.MPa
110℃于燥后
1400℃×3h烧后
粘结时间，min
粒度组成，%
化学成份，%
试验方法
YB384-91

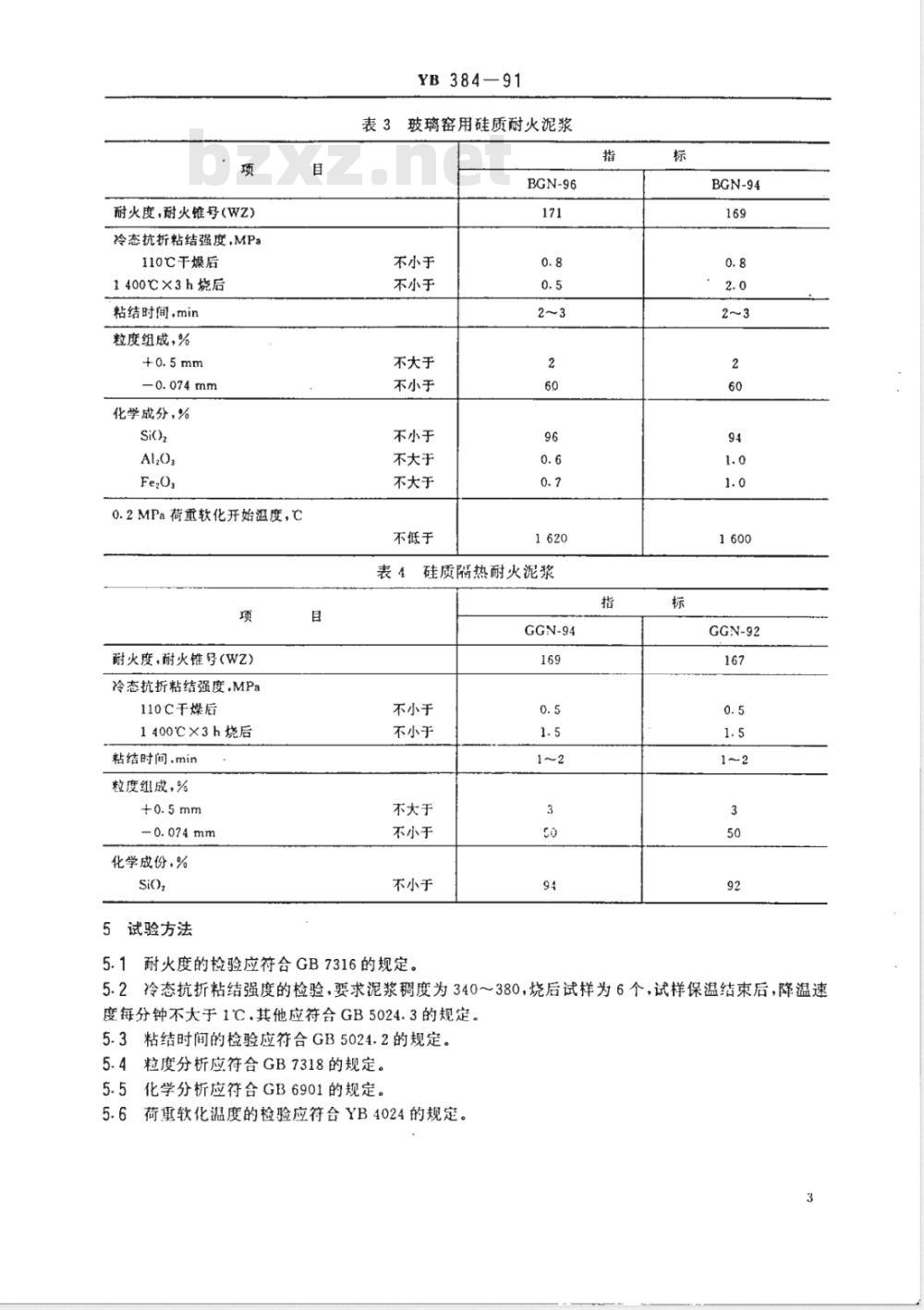

玻璃窑用硅质耐火泥浆
BGN-96
不小于
不小于
不大于
不小于
不小于
不大于
不大于
不低于
表4硅质隔热耐火泥浆
GGN-94
不小于
不小于
不大于
不小于
不小于
5.1耐火度的检验应符合GB7316的规定。0.5
BGN-94
GGN-92

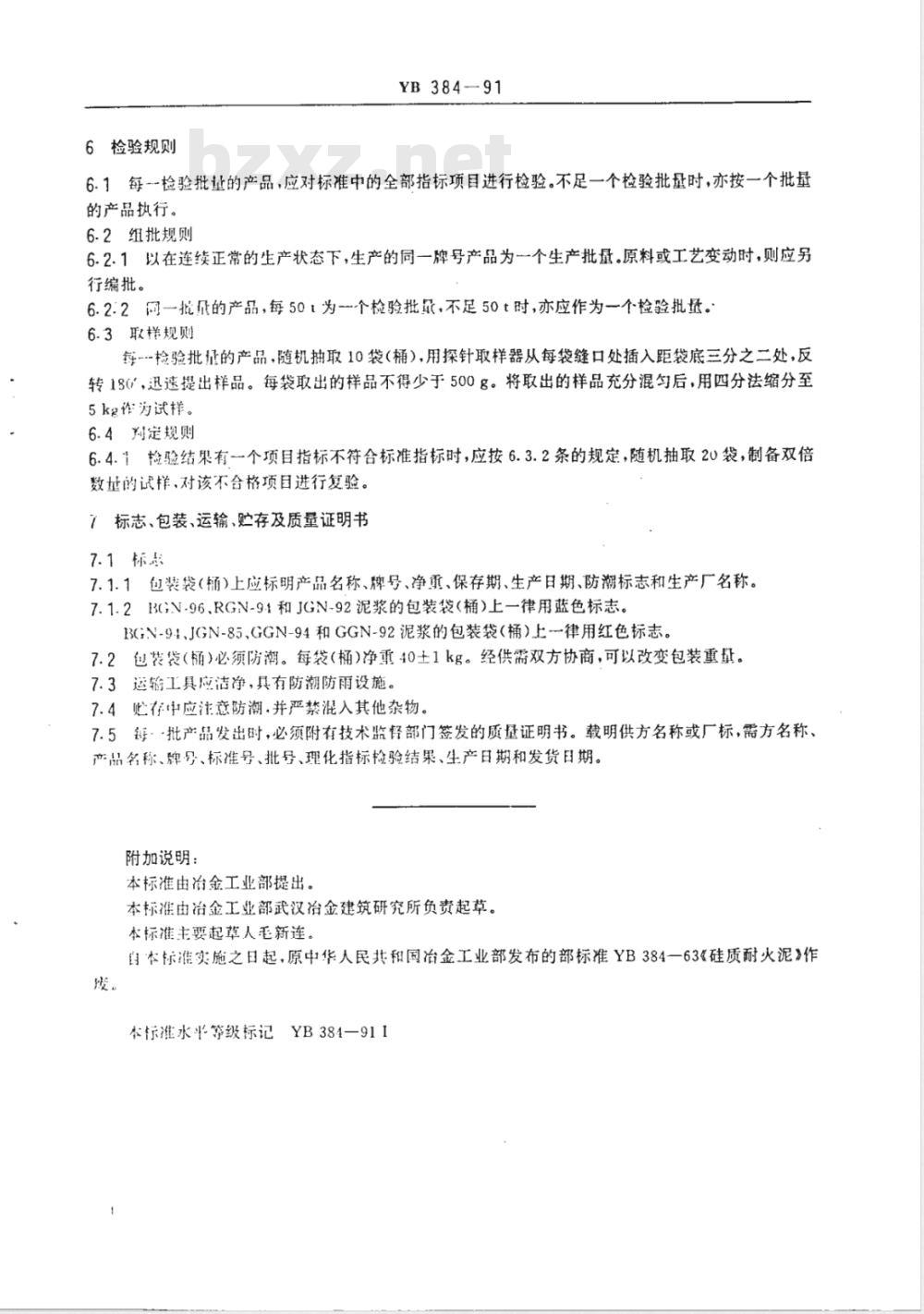

5.2冷态抗折粘结强度的检验，要求泥浆稠度为340～380，烧后试样为6个，试样保温结束后，降温速度每分钟不大于1℃.其他应符合GB5024.3的规定。5.3粘结时间的检验应符合GB5024.2的规定。5.4粒度分析应符合GB7318的规定。5.5化学分析应符合GB6901的规定。5.6荷重软化温度的检验应符合YB4024的规定。6检验规则
YB384-91
6.1每--检验批量的产品，应对标准中的全部指标项目进行检验。不足一个检验批量时，亦按一个批量的产品执行。
6.2组批规则
6.2.1以在连续正常的生产状态下，生产的同一牌号产品为一个生产批量。原料或工艺变动时，则应另行编批。
6.2:2同一批量的产品，每50t为一个检验批量，不足50t时，亦应作为一个检验批量。6.3取样规则
每-捡验批量的产品，随机抽取10袋（桶），用探针取样器从每袋缝口处插入距袋底三分之二处，反转19(°，迅速提出样品。每袋取出的样品不得少于500g。将取出的样品充分混匀后，用四分法缩分至5kg诈为试样。
6.4判定规则
6.4.1检验结果有一个项目指标不符合标准指标时，应按6.3.2条的规定，随机抽取20袋，制备双倍数基的试样，对该不合格项目进行复验。7标志、包装、运输、贮存及质量证明书7.1标表
7.1.1包装袋（桶)上应标明产品名称、牌号、净重、保存期、生产日期、防潮标志和生产厂名称。7.1.213(GV-96、RGN-91和JGN-92泥浆的包装袋（桶）上一律用蓝色标志。BGN-91、JGN-85、GGN-94和GGN-92泥浆的包装袋（桶）上律用红色标志。7.2包装袋（桶）必须防潮。每袋（桶）净重40土1kg。经供需双方协商，可以改变包装重量。7.3运输工具应洁净，具有防潮防雨设施。7.4贮存中应注意防潮.并严禁混入其他杂物。7.5每··批产品发出时，必须附有技术监督部门签发的质量证明书。载明供方名称或厂标，需方名称、产品名称、牌号、标准号、批号、理化指标检验结果、生产日期和发货日期。附加说明：
本标准由冶金工业部提出。
本标准由冶金工业部武汉冶金建筑研究所负责起草本标准主要起草人毛新连。
自本标准实施之日起，原中华人民共和国冶金工业部发布的部标准YB384一63《硅质耐火泥》作瑷。
本标准水平等级标记YB384-911
YB/T384-1991《硅质耐火泥浆》第1号修改单
本修改单经中华人民共和国国家经济贸易委员会于2002年11月22日以85号公准，自2002年11月22日起实施。a.第4章表1、表2、表3和表4中“耐火度”指标更改如下：表1热风炉用硅质耐火泥浆
原指标
修改后指标
耐火度，
号(WZ)
耐火锥
耐火度，4
锥号CN
表2焦炉用硅质耐火泥浆
原指标
修改后指标
耐火度，
号(WZ)
耐火锥
锥号CN
耐火度，
表3玻璃窑用硅质耐火泥浆
原指标
修改后指标
耐火度，
号(WZ)
耐火度，
表4硅质隔热耐火泥浆
原指标
修改后指标
耐火度，
号(WZ）
耐火锥
锥号CN
耐火锥
锥号CN
耐火度，
JGN-92
BGN-96
GGN-94
RGN-94
JGN-85
BGN-94
GGN-92
（京）新登字023号
中华人民共和国熙色冶金
行业标准
硅质耐火泥浆
YB384--91
中国标准出版社出版
（北京复外三里河）
中国标准出叛社秦皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16印张1/2字数80001992年9月第一版
1992年9月第一次印刷
印数1-3000
标19650
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
