【纺织行业标准(FZ)】 涂层织物在无张力下尺寸变化的测定

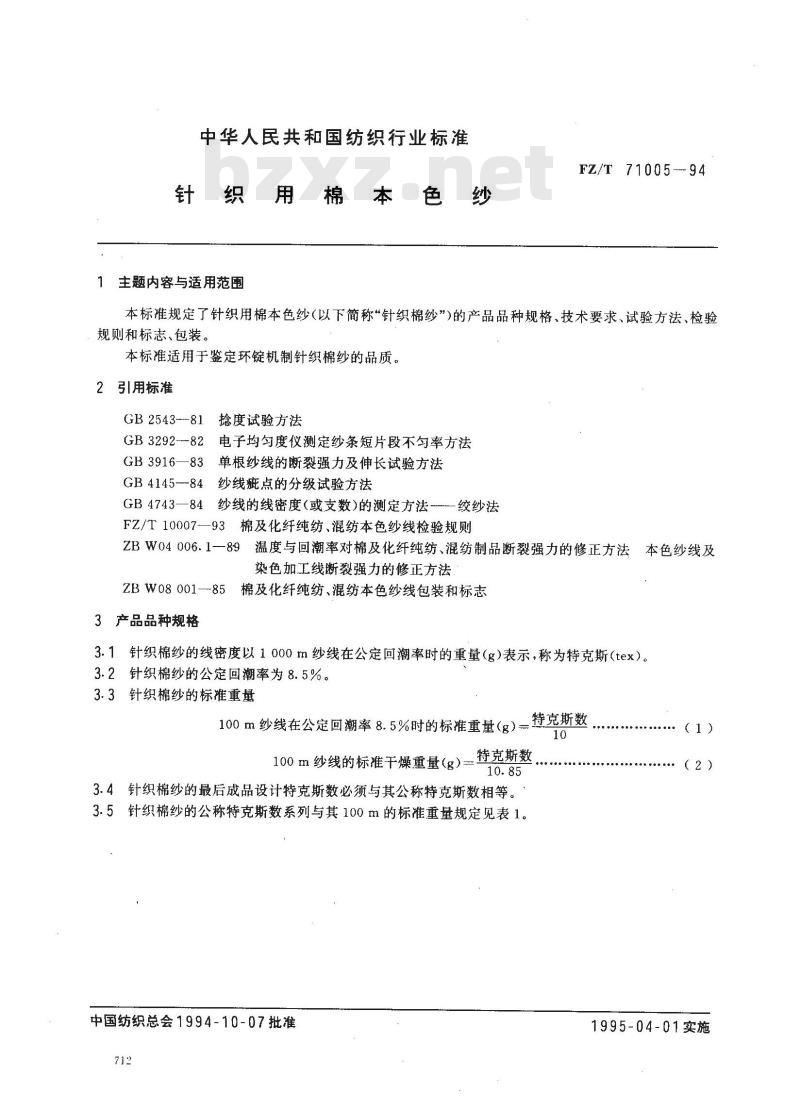

中华人民共和国纺织行业标准
针织用棉本色
主题内容与适用范围
FZ/T 71005--94
本标准规定了针织用棉本色纱（以下简称针织棉纱”)的产品品种规格、技术要求、试验方法、检验规则和标志、包装。
本标准适用于鉴定环锭机制针织棉纱的品质。2引用标准
GB 2543--81#
捻度试验方法
GB 3292--82
电子均勾度仪测定纱条短片段不匀率方法GB 3916—83↓
单根纱线的断裂强力及伸长试验方法纱线疵点的分级试验方法
GB 4145--84
GB4743—84纱线的线密度（或支数)的测定方法--绞纱法FZ/T 10007—93
棉及化纤纯纺、混纺本色纱线检验规则ZBW04006.1-89温度与回潮率对棉及化纤纯纺、混纺制品断裂强力的修正方法本色纱线及染色加工线断裂强力的修正方法ZBW08001—85棉及化纤纯纺、混纺本色纱线包装和标志3产品品种规格
3.1针织棉纱的线密度以1000m纱线在公定回潮率时的重量（g）表示，称为特克斯（tex）。3.2针织棉纱的公定回潮率为8.5%。3.3针织棉纱的标准重量
100m纱线在公定回潮率8.5%时的标准重量（g）100m纱线的标准干燥重量（g）：特克斯数
特克斯数

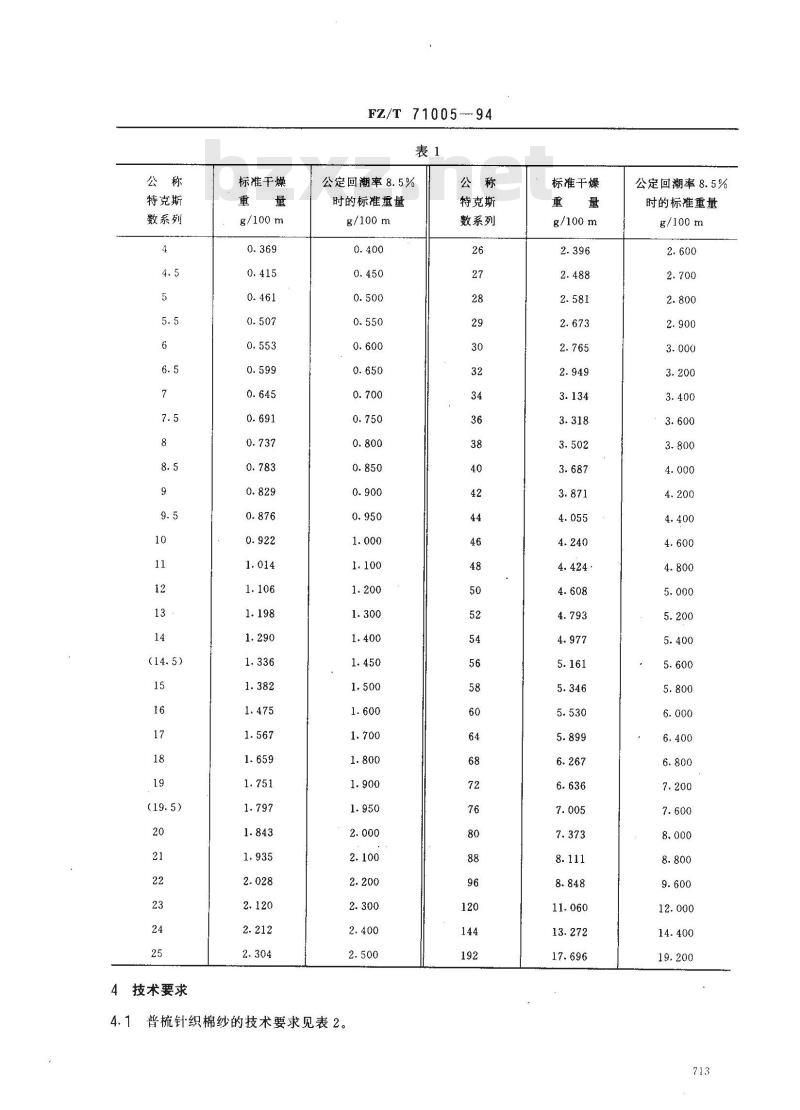

3.4针织棉纱的最后成品设计特克斯数必须与其公称特克斯数相等。3.5针织棉纱的公称特克斯数系列与其100m的标准重量规定见表1。中国纺织总会1994-10-07批准
1995-04-01实施
特克斯
数系列
4技术要求
标准干燥
g/100m
FZ/T 71005 -- 94
公定回潮率8.5%
时的标准重量
g/100m

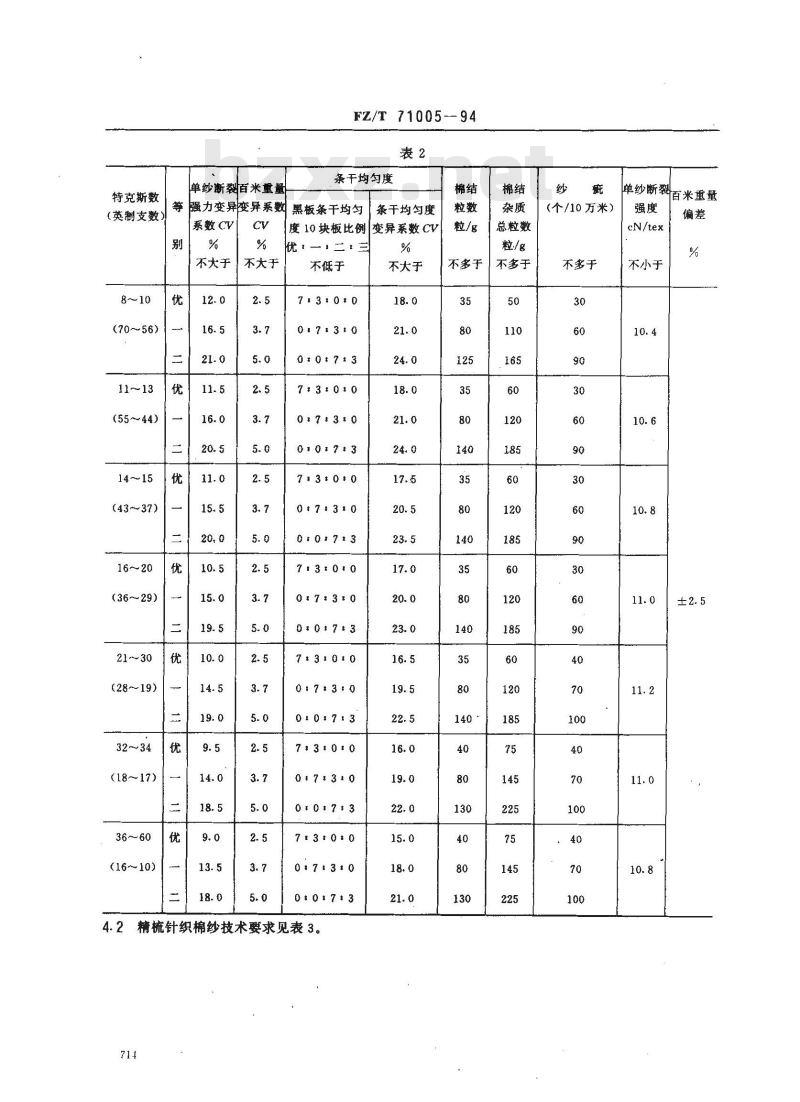

4.1普梳针织棉纱的技术要求见表2。公称
特克斯
数系列
标准干燥
g/100m
公定回潮率 8.5%
时的标准重量
g/100m
特克斯数
（英制支数）
8～10
(70～56)
11～13
(55～44)
14~～15
(43~37)
16～20
(36~29)
21～30
(2819)
(18～17)
(16～10)
单纱断裂百米重量
FZ/T71005--94
条干均勾度
强力变异变异系数黑板条干均匀条干均匀度
系数 CV
不大于
不大于
度10块板比例变异系数CV
优，—·二三免费标准bzxz.net
不低于
7130#0
0-7-310
0-0:7t3
0173*0
010:713
7:3:010
0-017#3
0-7+3*0
0*0:73
73:010
0171310
73:0:0
0-7130
0017:3

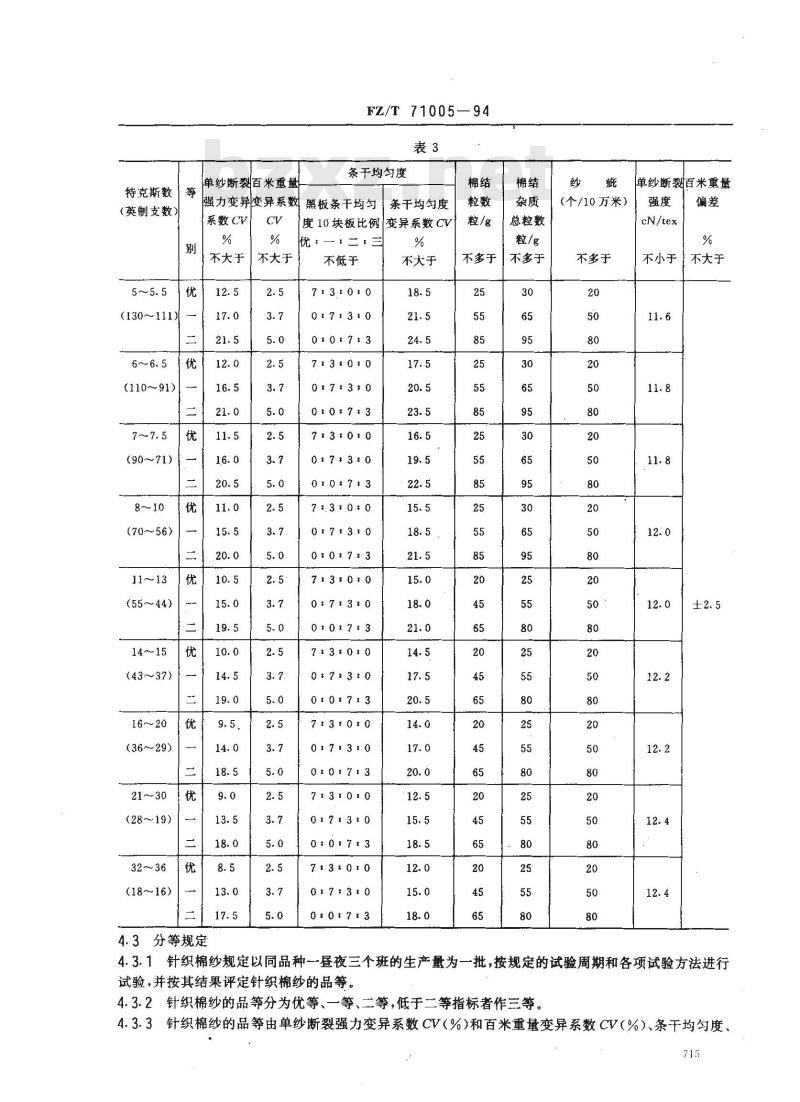

4.2精梳针织棉纱技术要求见表3。714
不大于
不多于
总粒数
不多于
（个/10万米）
不多于
单纱断裂
cN/tex
不小于
百米重量
单纱断裂百米重量
FZ/T71005—94
条干均匀度
特克斯数
强力变异变异系数黑板条干均匀（英制支数）
(130～111)
(110～91)
(90～71)
(70~～56)
11～13
(55~~44)
14～15
(43~37)
16～20
(36～29)
系数CV
不大于
21～30优
(28～19)
(18～16)
4.3分等规定
不大于
条干均勾度
变异系数 CV
度10块板比例
优·—三·三
不低于
7:3:010
0:713:0
00:7:3
73:0:0
0:73:0
010:73
7:31020
017:30
0:017:3
71310:0
07:3￥0
0017-3
7:310:0
0t713:0
01713:0
0:0713
0:7310
00７3
07:3:0
0:0:713
不大于
不多于
总粒数
不多于
（个/10万米）
不多于
单纱断裂百米重量
cN/tex
不小于不大于
4.3.1针织棉纱规定以同品种一昼夜三个班的生产量为一批，按规定的试验周期和各项试验方法进行试验，并按其结果评定针织棉纱的品等。4.3.2针织棉纱的品等分为优等、一等、二等，低于二等指标者作三等。4.3.3针织棉纱的品等由单纱断裂强力变异系数CV(%)和百米重量变异系数CV(%）、条干均勾度、715
FZ/T71005—94

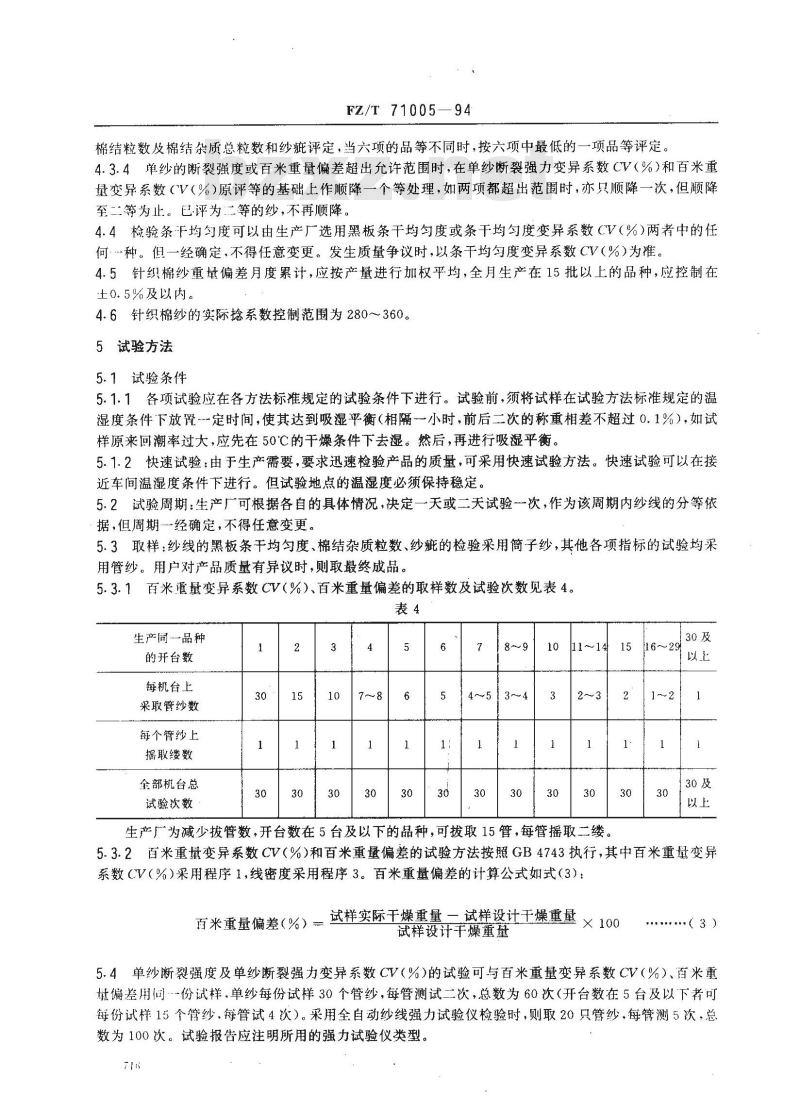

棉结粒数及棉结杂质总粒数和纱疵评定，当六项的品等不同时，按六项中最低的一项品等评定。4.3.4单纱的断裂强度或百米重量偏差超出允许范围时，在单纱断裂强力变异系数CV（%)和百米重量变异系数（V（%)原评等的基础上作顺降一个等处理，如两项都超出范围时，亦只顺降一次，但顺降至二等为止。已评为二等的纱，不再顺降。4.4检验条F均匀度可以由生产厂选用黑板条干均匀度或条干均匀度变异系数（CV（%）)两者中的任何-种。但一经确定，不得任意变更。发生质量争议时，以条干均匀度变异系数CV(%)为准。4.5针织棉纱重量偏差月度累计，应按产量进行加权平均，全月生产在15批以上的品种，应控制在土0.5%及以内。
4.6针织棉纱的实际捻系数控制范围为280~～~360。5试验方法
5.1试验条件
5.1.1各项试验应在各方法标准规定的试验条件下进行。试验前，须将试样在试验方法标准规定的温湿度条件下放置-定时间，使其达到吸湿平衡（相隔一小时，前后二次的称重相差不超过0.1%），如试样原来回潮率过大，应先在50℃的干燥条件下去湿。然后，再进行吸湿平衡。5.1.2快速试验：由于生产需要，要求迅速检验产品的质量，可采用快速试验方法。快速试验可以在接近车间温湿度条件下进行。但试验地点的温湿度必须保持稳定。5.2试验周期：生产厂可根据各自的具体情况，决定一天或二天试验一次，作为该周期内纱线的分等依据，但周期-经确定，不得任意变更。5.3取样：纱线的黑板条干均匀度、棉结杂质粒数、纱疵的检验采用简子纱，其他各项指标的试验均采用管纱。用户对产品质量有异议时，则取最终成品。5.3.1百米重量变异系数CV（%）、百米重量偏差的取样数及试验次数见表4。表4
生产尚品种
的开台数
每机台上
采取管纱数
每个管纱上
摇取缕数
全部机台总
试验次数
4~~513~
生产厂为减少拔管数，开台数在5台及以下的品种，可拔取15管，每管摇取二缕15
5.3.2百米重量变异系数CV（%）和百米重量偏差的试验方法按照GB4743执行，其中百米重量变异系数CV（%)采用程序1，线密度采用程序3。百米重量偏差的计算公式如式（3）：百米重量偏差（%） 试样实际干燥重甚一试样设计于燥重量× 100试样设计干燥重量
·（3）
5.4单纱断裂强度及单纱断裂强力变异系数CV(%)的试验可与百米重量变异系数CV（%）、百米重量偏差用间-份试样，单纱每份试样30个管纱，每管测试二次，总数为60次（开台数在5台及以下者可每份试样15个管纱，每管试4次）。采用全自动纱线强力试验仪检验时，则取20只管纱，每管测5次，总数为100次。试验报告应注明所用的强力试验仪类型。Tr
FZ/T 71005--94
5.4.1单纱断裂强度及单纱断裂强力变异系数（V（%)的试验方法按照GB3916执行。5.4.2单纱断裂强度如不在标准大气条件下进行试验，其测试强力应按ZBW04006.1进行修正，修正系数见附录B(补充件）。
5.4.3单纱断裂强度的回潮率可采用百米重量偏差试验的同一份回潮率数据，核算修正强力，但如两种试验不在同-条件下测试时，其回潮率应另行测试，每份试样重量不少于50g。5.5黑板条干均匀度、棉结杂质总粒数、棉结粒数试验方法，按附录A执行（补充件）。5.6条干均匀度变异系数试验方法，按GB3292规定执行。5.7纱检验按GB4145执行，纱疵数按A、B3、C3、D2之和计取。5.8纱线捻度试验方法按GB2543规定执行。5.8.1纱线捻度试验的取样：各品种、各机台每季度至少轮试一次，试样在各机台上均匀随机采取，每机台至少取2只管纱，总数为20只管纱，但不得在同一锭带上拔取，每管测2次，试验次数为40次。捻度齿轮调换或其他机械工艺上的调整影响捻度时，都应随时试验，以便采取措施，务使实际捻系数符合技术要求的规定范围。
5.9纱线成包重量
5.9.1确定纱线在公定回潮率时的重量时，应进行回潮率试验，然后计算公定回潮率时的重量，测试回潮率的仪器，管纱和绞纱用电热烘箱，筒子纱可用电热烘箱，也可用筒子测湿仪。5.9.2管纱或简子纱的取样，批量在2t及以下，每0.2t取样一个，但不得少于六个；批量在2t以上，其超过2t的部分，每0.5t取一个。取样应随机均匀，并注意生产班次的代表性。管纱或简子纱采用烘箱试验方法时(简子纱应采取距边纱层厚度的三分之一处），可采用间接称重法或直接称重法。5.9.2.1间接称重法：采样前将简子纱称重，然后摇取试样，试样重量不少于.50g，采样后再将简子纱称重，两次称重的差数即为试样烘前重量。然后将试样放入烘箱中烘干，称重后再计算回潮率。5.9.2.2直接称重法：先将简子纱外层去除到约三分之-一厚处用刀子划断内层棉纱，并将其剥下称重，作为试样烘前重量。然后放入烘箱中烘干，称重，再计算回潮率。5.9.3绞纱批量在2t及以下，取样总重量不少于75g；2t以上，取样总重量不少于150g。5.9.4烘箱测试回潮率按照GB4743执行。筒子纱采用测湿仪试验时，应按筒子纱测湿仪试验方法进行，在取得筒简子试样后，立即进行测试以避免回潮率变化。每月应用烘箱测试法核对回潮率的测试结果，并根据核对的数据，核正修正系数。5.9.5在成包过程中，如因温湿度升降而影响回潮率变化时，可按温湿度情况，分阶段进行回潮率试验，根据不同阶段的试验回潮率，分别计算不同阶段的成包干燥重量，不得混淆。5.9.6根据实际回潮率，按式（4)计算纱线在公定回潮率时的重量。纱线在公定回一“取样时该批
100+公定回潮率（%）
潮率时的重量纱线实际重量×100+该批纱线试样的实际回潮率（%）5.10试验结果的表示
批纱线的各种试验结果是由该种试验的全部试验值的计算结果表示，各种试验结果的计算精确度，除已规定者外，按表5规定。717
单纱断裂强度，cN/tex
单纱断裂强力变异系数CV，%
百米重量变异系数 CV,%
条干均匀度变异系数 CV,%
黑板条干均勾度，块
棉结粒数及棉结杂质总粒数，粒/g纱疵，个/十万米
百米重意偏差,%
百米干重（每批平均），g/100m平均特克斯数，tex
修正强力用回潮率，%
折算重量用回潮率,%
6检验规则
按照FZ/T10007规定执行。
7标志、包装
FZ/T71005—94
按ZBW08001执行，并在产品说明书和包装物上注明标准号。8其他
用户如有特殊要求者，生产厂与用户可另订协议。718
要求小数点后有效位数
A1取样
FZ/T 71005—94
附录A
棉结杂质条干均匀度试验方法
（补充件）
每种纱线(包括纱线的棉结杂质和纱的条干)每批检验一次。检验以最后成品为对象，自用经纱线取简子检验，绞纱线亦可用简子检验。不得固定机台或锭子取样，每个筒子或每绞摇一块黑板，每份试样共检验10块黑板。A2棉结杂质的检验条件
A2.1棉结杂质的检验地点，要求尽量采用北向自然光源，正常检验时，必须有较大的窗户，窗户不能有障光物，以保证室内光线充足。A2.2棉结杂质的检验一般应在不低于4001x的照度下（最高不超过8001x）进行，如照度低于4001x时，应加用灯光检验（用膏色或白色的日光灯管）。光线应从左后方射入。检验面的安放角度应与水平成45°士5°的角度（如图A1）。检验者的影子应避免投射到黑板上。R160
A3棉结杂质的检验方法
A3.1棉结杂质的检验是将试样摇在黑板上，摇黑板机上除游动导纱钩及保证均匀卷绕的张力装置外，律不得采取任何除杂措施。719
FZ/T 71005--94
A3.2根据棉纱线分级规定，棉结、杂质应分别记录，合并计算。A3.3检验时，先将浅蓝色底板插入试样与黑板之间，然后用如图A2的黑色压片压在试样上，进行正反两面的每格内的棉结杂质检验。将全部纱样检验完毕后，算出10块黑板的棉结杂质总粒数，再根据式(A1)计算1g棉纱线内的棉结杂质粒数。1g棉纱线内的棉结杂质粒数
20根纱！
棉结杂质总粒数
棉纱线公称号数
（A1)
A3.4检验时，应逐格检验并不得翻拨纱线，检验者的视线与纱条成垂直线，检验距离以检验人员的目力在辨认点时不费力为原则。
A4棉结、杂质的确定
A4.1棉结是由棉纤维、未成熟棉或棉因轧花或纺纱过程中处理不善集结而成。a.
棉结不论黄色、白色、圆形、扁形、或大、或小，以检验者的目力所能辨认者即计；纤维聚集成团，不论松散与紧密，均以棉结计，未成熟棉、價棉形成棉结（成块、成片、成条），以棉结计，黄白纤维虽未成棉结，但形成棉索且有一部分纺缠于纱线上的以棉结计；附着棉结以棉结计，
棉结上附有杂质，以棉结计，不计杂质；凡棉纱条干粗节，按条干检验，不算棉结。杂质是附有或不附有纤维(或绒毛)的籽屑、碎叶、碎枝杆、棉籽软皮、毛发及麻草等杂物。A4.2
杂质不论大小，以检验者的目力所能辨认者即计，凡杂质附有纤维，一部分纺缠于纱线上的，以杂质计；凡一粒杂质破裂为数粒，而聚集在一团的，以一粒计；附着杂质以杂质计；
油污、色污、虫屎及油线、色线纺入，均不算杂质。A5条干均匀度的检验条件
FZ/T 71005—94
A5.1灯光设备的尺寸和距离按图A3规定。920
注；A点为黑板中心。
A5.2黑板和样照的中心高度，应与检验者的目光成水平。视线
样照和黑板周围的墙壁应为黑色而无反光，样照边沿应剪去或涂黑色（或用黑纸挡住）。A5.3黑板尺寸为250mm×220mm，黑板必须有光泽且平坦。纱线必须均勾紧贴黑板上，其密度相当于样照。
A5.4黑板和样照应垂直，平齐地放置在检验壁(或架子)中部，每次检验一块黑板。A5.5光源采用40W青色或白色日光灯，两条并列。A5.6在正常目力条件下，检验者与黑板的距离为2.5士0.3m。A6条干均匀度的检验方法
A6.1棉纱的条干均匀度以黑板对比标准样照作为评定条干均匀度品等的主要依据。A6.2与标准样照对比，好于或等于优等样照的，按优等评定，好于或等于等样照的，按一等评定；差于等样照的评为二等。
A7条干均勾度的评定
黑板上阴影、粗节不可相互抵消，以最低一项评等；如有严重点，评为二等；严重规律性不匀，评为三等。
粗节，部分粗于样照时，即降等；粗节数量多于样照时，即降等；但普遍细短于样照时，不降，粗节虽少于样照，但显著粗于样照时，即降等。A7.2
不降；
阴影普遍深于样照时，即降等；阴影深浅相当于样照，如总面积显著大于样照时，即降等；但阴影总面积虽大，但浅于样照时，721
FZ/T 71005--94
阴影总面积虽小于样照，但显著深于样照时，即降等。A7.3严重疵点
粗节：粗于原纱1倍，长5cm2根或长10cm1根；细节：细于原纱1/2倍，长10cm1根；竹节：粗于原纱2倍（连本身号数3倍），长1.5cm1根。A7.4严重规律性不匀
满板规律性，其阴影深度普遍深于一等样照最深的阴影。附录B
针织用棉本色纱强力修正方法
（补充件）
B1针织用棉本色纱强力修正方法，按ZBW04006.1执行。B2针织用棉本色纱断裂强力的温度和回潮率修正系数可参见ZBW04006.1中表A1,见附件。附加说明：
本标准由上海纺织标准计量研究所归口。本标准由上海纺织标准计量研究所负责起草。本标准主要起草人钟建强、周芳。722
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
