本标准规定了棉纺设备调换齿轮的结构型式、主要参数及技术要求。本标准适用于棉纺设备的调换圆柱齿轮。毛、麻、丝纺及其他设备亦可参照采用。 FZ/T 90046-1993 棉纺设备调换齿轮 FZ/T90046-1993

标准内容

部分标准内容：

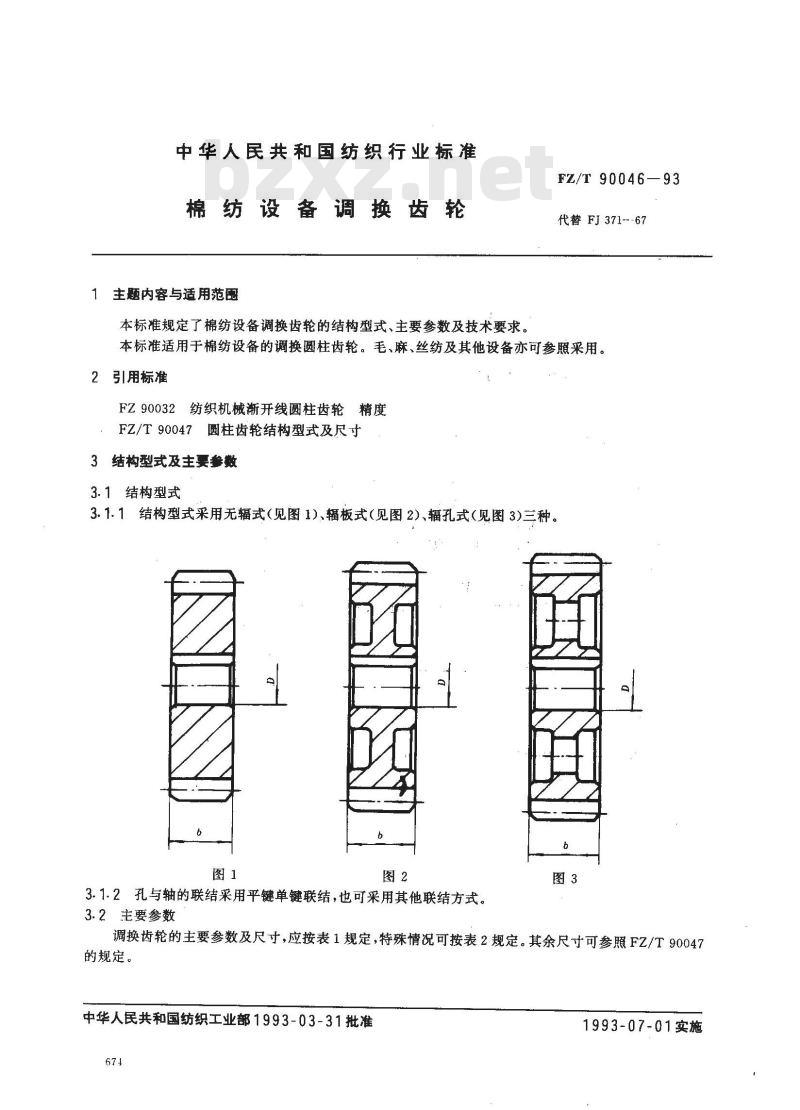

中华人民共和国纺织行业标准
棉纺设备调换齿轮
主题内容与适用范围
本标准规定了棉纺设备调换齿轮的结构型式、主要参数及技术要求。FZ/T90046—93
代替FJ371--67
本标准适用于棉纺设备的调换圆柱齿轮。毛、麻、丝纺及其他设备亦可参照采用。2引用标准
FZ90032纺织机械渐开线圆柱齿轮精度FZ/T90047圆柱齿轮结构型式及尺寸3结构型式及主要参数
3.1结构型式
3.1.1结构型式采用无辐式（见图1）、辐板式（见图2）、辐孔式（见图3)三种图1
3.1.2孔与轴的联结采用平键单键联结，也可采用其他联结方式。3.2主要参数
调换齿轮的主要参数及尺寸，应按表1规定，特殊情况可按表2规定。其余尺寸可参照FZ/T90047的规定。
中华人民共和国纺织工业部1993-03-31批准67+
1993-07-01实施
模数m
孔径D
齿宽b此内容来自标准下载网
无辐式
辐板式
辐孔式
螺旋角β
45～70
注：①有“”的为优先选用的尺寸。FZ/T90046—93
65~100
②齿轮型式与齿数范围之间的关系一般用于铸铁齿轮。表2
模数m
孔径D
螺旋角β
齿数Ｚ
4技术要求
20、25、30
调换齿轮的精度，采用FZ90032中的8级或9级。4.1
17、28
20、25、30
61~100
见表1
齿轮副的最小法向极限侧隙jnmin，采用FZ90032中的IT9。4.2
4.3齿轮的表面粗糙度，见FZ90032中附录C（参考件）25
齿轮毂槽的对称度公差，推荐采用“0”并与基准相关，也可采用9级对称度公差。4.4

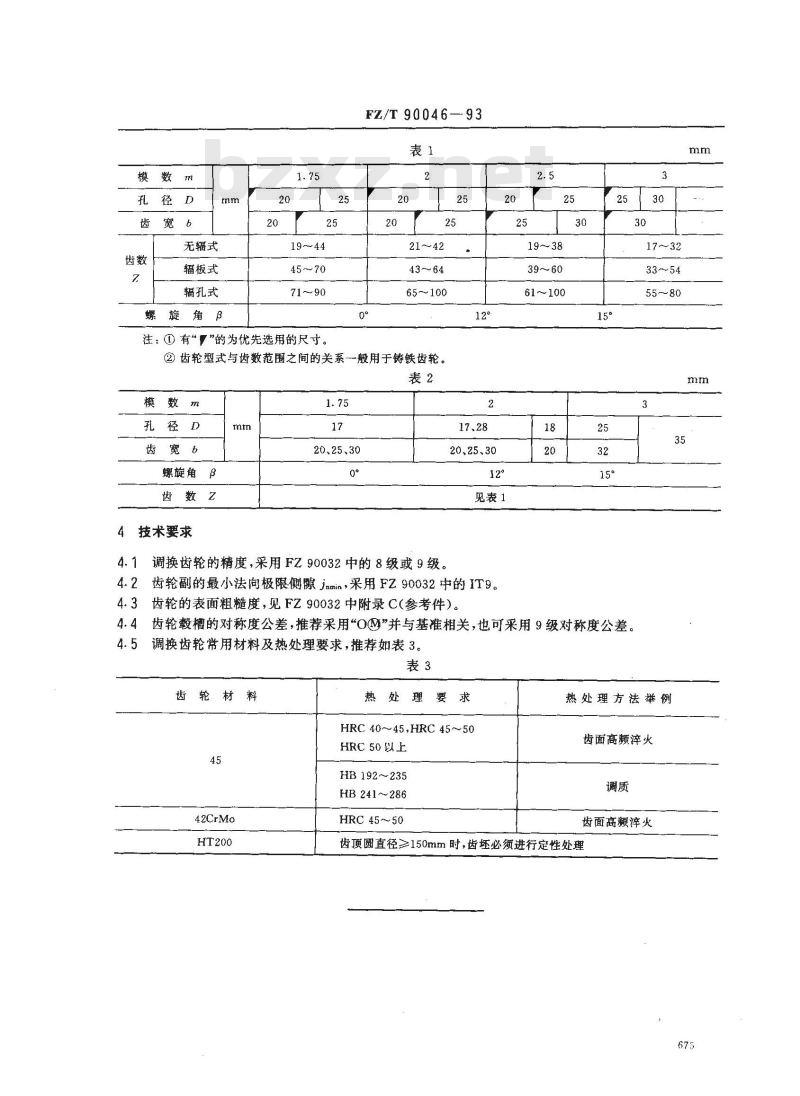

4.5调换齿轮常用材料及热处理要求，推荐如表3。表3
齿轮材料
42CrMo
热处理要求
HRC40~45,HRC 45~50
HRC 50以上
HB192~235
HB 241~286
HRC45～50
热处理方法举例
齿面高频泽火
齿面高懒淬火
齿顶圆直径≥150mm时，齿坏必须进行定性处理675

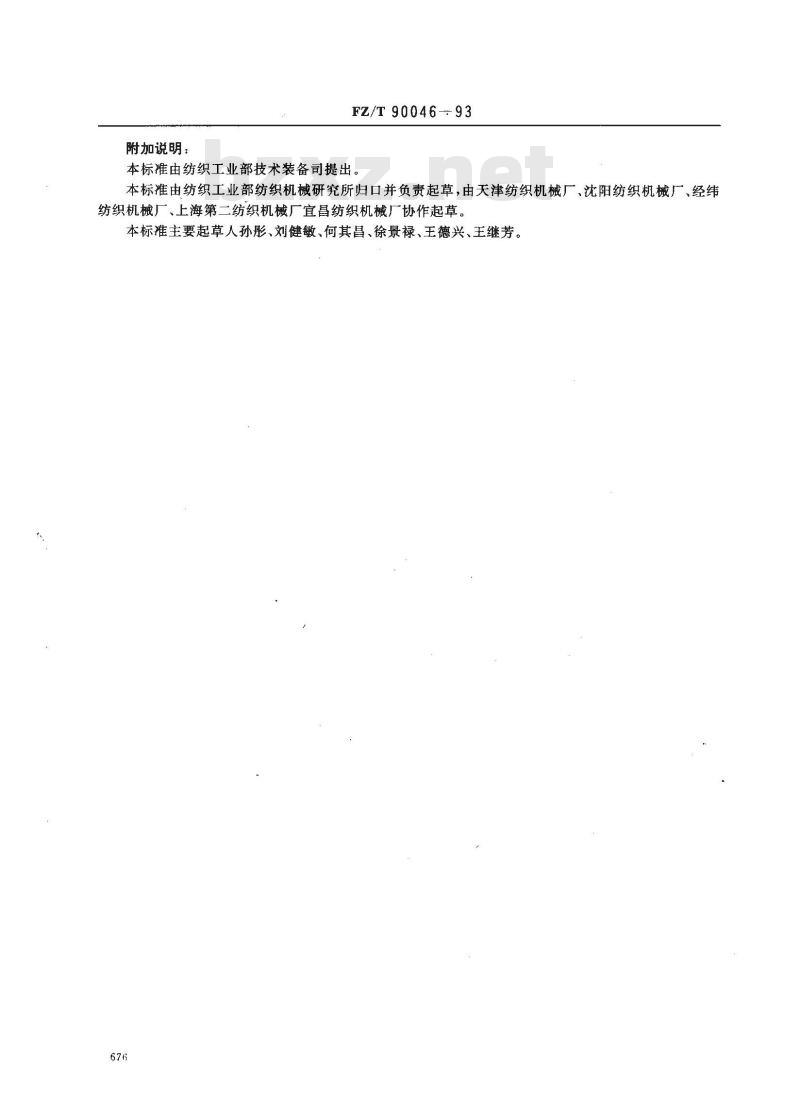

附加说明：
FZ/T90046-93
本标准由纺织工业部技术装备司提出。本标准由纺织工业部纺织机械研究所归口并负责起草，由天津纺织机械厂，沈阳纺织机械厂、经纬纺织机械厂、上海第二纺织机械厂宜昌纺织机械厂协作起草。本标准主要起草人孙彤、刘健敏、何其昌、徐景禄、王德兴、王继芳。676
