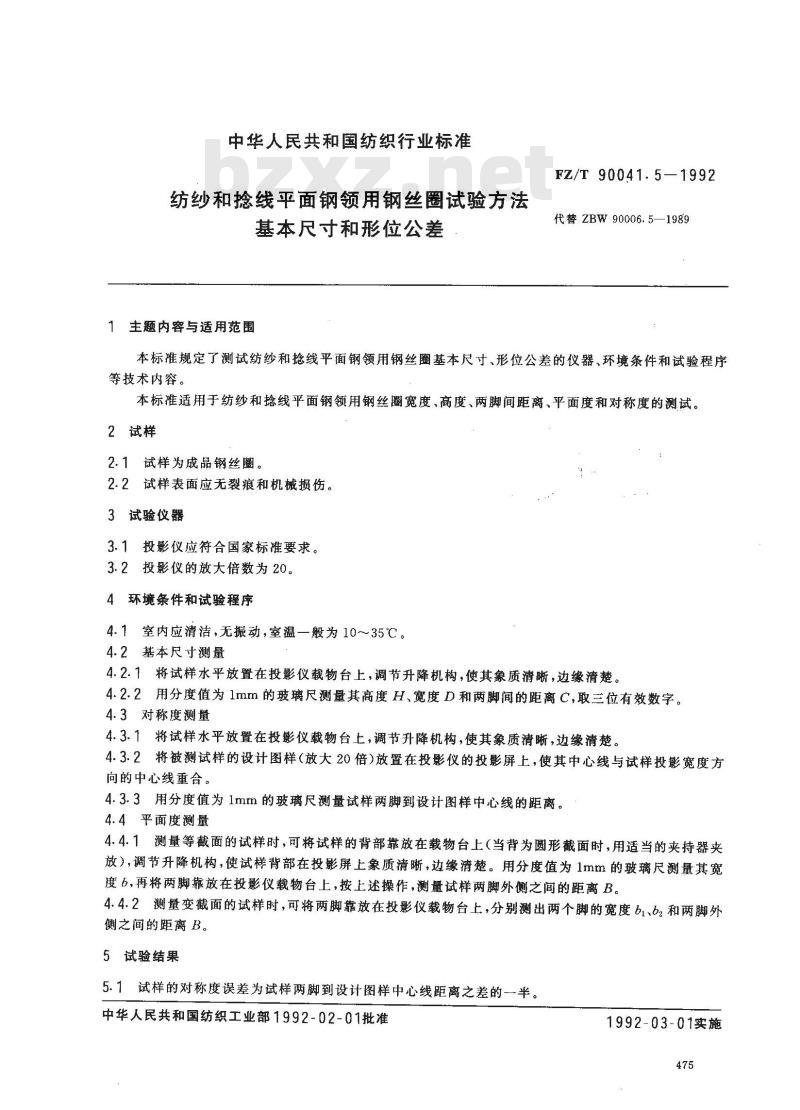

【纺织行业标准(FZ)】 纺纱和捻线平面钢领用钢丝圈试验方法 基本尺寸和形位公差

中华人民共和国纺织行业标准
纺纱和捻线平面钢领用钢丝圈试验方法基本尺寸和形位公差
主题内容与适用范围
FZ/T 90041.5—1992
代替ZBW90006.5—1989
本标准规定了测试纺纱和捻线平面钢领用钢丝圈基本尺寸、形位公差的仪器、环境条件和试验程序等技术内容。
本标准适用于纺纱和捻线平面钢领用钢丝圈宽度、高度、两脚间距离、平面度和对称度的测试。2试样
2.1试样为成品钢丝圈。
2.2试样表面应无裂痕和机械损伤。3试验仪器
3.1投影仪应符合国家标准要求。3.2投影仪的放大倍数为20。
4环境条件和试验程序
4.1室内应清洁，无振动，室温一般为10～35℃。4.2基本尺寸测量
4.2.1将试样水平放置在投影仪载物台上，调节升降机构，使其象质清晰，边缘清楚。4.2.2用分度值为1mm的玻璃尺测量其高度H、宽度D和两脚间的距离C,取三位有效数字。4.3对称度测量
4.3.1将试样水平放置在投影仪载物台上，调节升降机构，使其象质清晰，边缘清楚。4.3.2将被测试样的设计图样（放大20倍）放置在投影仪的投影屏上，使其中心线与试样投影宽度方向的中心线重合。
4.3.3用分度值为1mm的玻璃尺测量试样两脚到设计图样中心线的距离。4.4平面度测量
4.4.1测量等截面的试样时，可将试样的背部靠放在载物台上（当背为圆形截面时，用适当的夹持器夹放），调节升降机构，使试样背部在投影屏上象质清晰，边缘清楚。用分度值为1mm的玻璃尺测量其宽度6，再将两脚靠放在投影仪载物台上，按上述操作，测量试样两脚外侧之间的距离B。4.4.2测量变截面的试样时，可将两脚靠放在投影仪载物台上，分别测出两个脚的宽度b1、bz和两脚外侧之间的距离 B。
5试验结果
5.1试样的对称度误差为试样两脚到设计图样中心线距离之差的一半。中华人民共和国纺织工业部1992-02-01批准1992-03-01实施
FZ/T 90041.5—1992

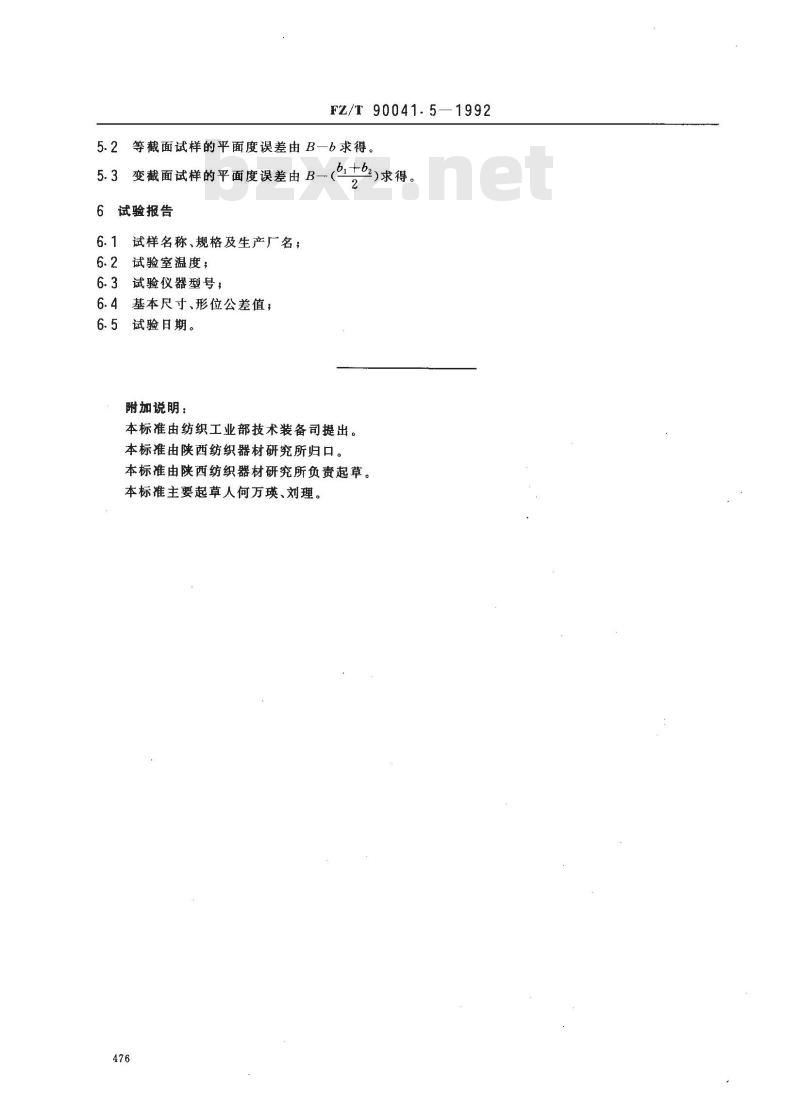

5.2等截面试样的平面度误差由B-b求得。bitb)求得。
5.3变截面试样的平面度误差由B一6试验报告免费标准下载网bzxz
6.1试样名称、规格及生产厂名；6.2试验室温度；
6.3试验仪器型号，
6.4基本尺寸、形位公差值；
6.5试验日期。
附加说明：
本标准由纺织工业部技术装备司提出。本标准由陕西纺织器材研究所归口。本标准由陕西纺织器材研究所负责起草。本标准主要起草人何万瑛、刘理。476
