【纺织行业标准(FZ)】 纺织用电机防纤维堵塞能力试验方法

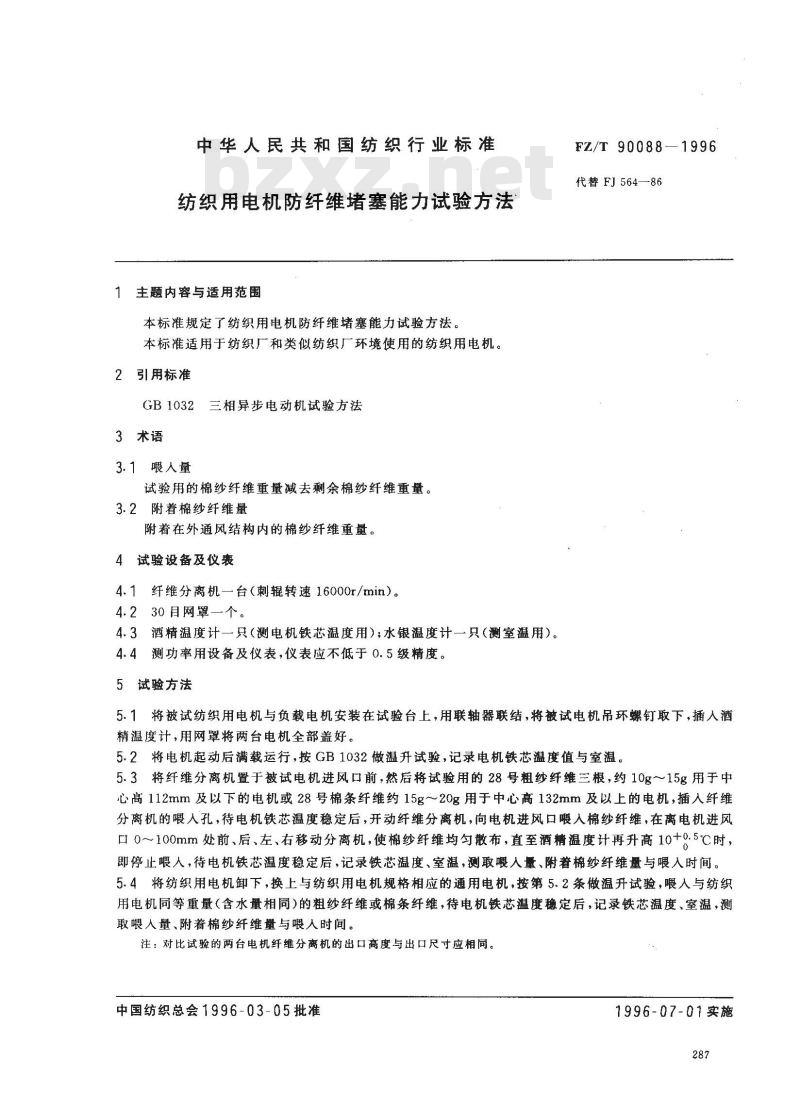

中华人民共和国纺织行业标准
纺织用电机防纤维堵塞能力试验方法主题内容与适用范围
本标准规定了纺织用电机防纤维堵塞能力试验方法。本标准适用于纺织厂和类似纺织厂环境使用的纺织用电机。2引用标准
GB1032
三相异步电动机试验方法
3术语
3.1喂人量
试验用的棉纱纤维重量减去剩余棉纱纤维重量。3.2附着棉纱纤维量
附着在外通风结构内的棉纱纤维重量。4试验设备及仪表
4.1纤维分离机一台（刺辊转速16000r/min）。4.230目网罩一个。
4.3酒精温度计一只（测电机铁芯温度用)；水银温度计一只(测室温用）。4.4测功率用设备及仪表，仪表应不低于0.5级精度。5试验方法
FZ/T 90088—1996
代替 FJ564—86
5.1将被试纺织用电机与负载电机安装在试验台上，用联轴器联结，将被试电机吊环螺钉取下，插人酒精温度计，用网罩将两台电机全部盖好。5.2将电机起动后满载运行，按GB1032做温升试验，记录电机铁芯温度值与室温。5.3将纤维分离机置于被试电机进风口前，然后将试验用的28号粗纱纤维三根，约10g～15g用于中心高112mm及以下的电机或28号棉条纤维约15g～20g用于中心高132mm及以上的电机，插人纤维分离机的喂人孔，待电机铁芯温度稳定后，开动纤维分离机，向电机进风口人棉纱纤维，在离电机进风口0~100mm处前、后、左、右移动分离机，使棉纱纤维均匀散布，直至酒精温度计再升高10+0.5℃时，即停止喂人，待电机铁芯温度稳定后，记录铁芯温度、室温，测取入量、附着棉纱纤维量与喂入时间。5.4将纺织用电机卸下，换上与纺织用电机规格相应的通用电机，按第5.2条做温升试验，喂入与纺织用电机同等重量（含水量相同）的粗纱纤维或棉条纤维，待电机铁芯温度稳定后，记录铁芯温度、室温，测取喂人量、附着棉纱纤维量与喂人时间。注：对比试验的两台电机纤维分离机的出口高度与出口尺寸应相同。中国纺织总会1996-03-05批准
1996-07-01实施

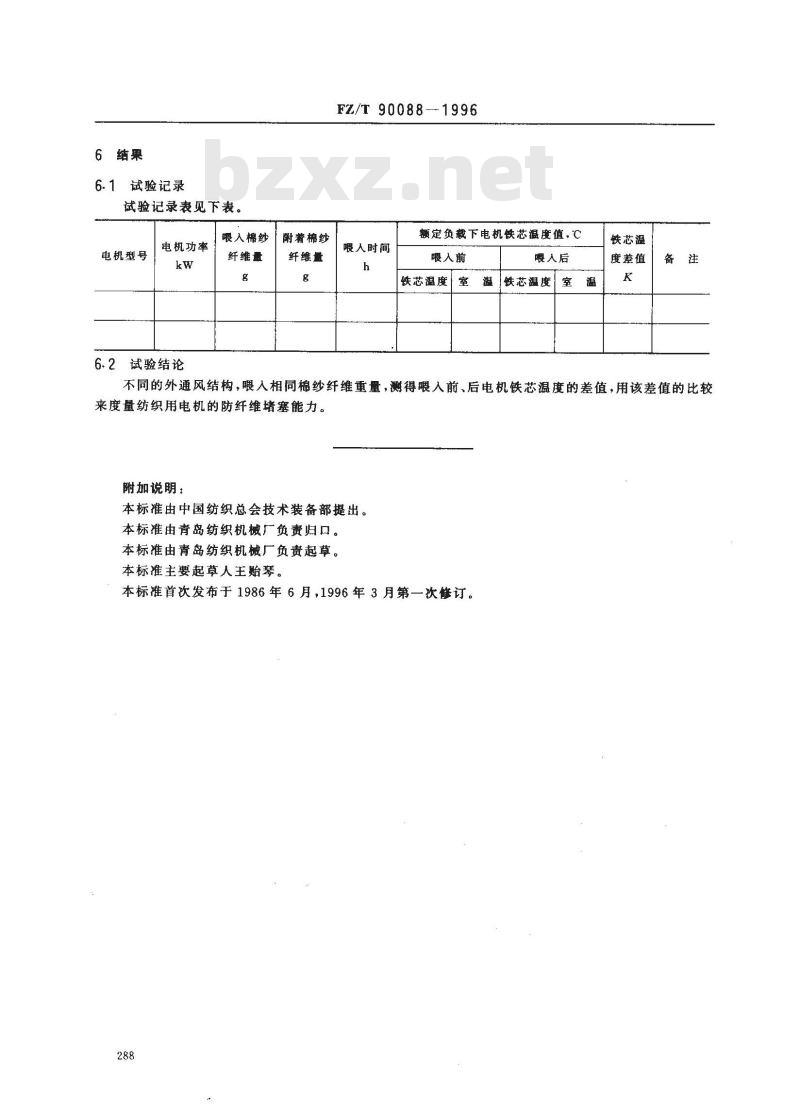

6结果
6.1试验记录Www.bzxZ.net
试验记录表见下表。
电机功率
电机型号
6.2试验结论
喂入棉纱
纤维量
谢著棉纱
纤维量
FZ/T 90088-1996
喂入时间
额定负载下电机铁芯温度值，℃喂人前
铁芯温度室
喂人后
温铁芯温度室
铁芯温
度差值
不同的外通风结构，喂入相同棉纱纤维重量，测得入前、后电机铁芯温度的差值，用该差值的比较来度量纺织用电机的防纤维堵塞能力。附加说明：
本标准由中国纺织总会技术装备部提出。本标准由青岛纺织机械广负责归口。本标准由青岛纺织机械厂负责起草。本标准主要起草人王贻琴。
本标准首次发布于1986年6月，1996年3月第一次修订。288
