【纺织行业标准(FZ)】 纬编机用储存式积极输纱器

FZ/T92069—2000

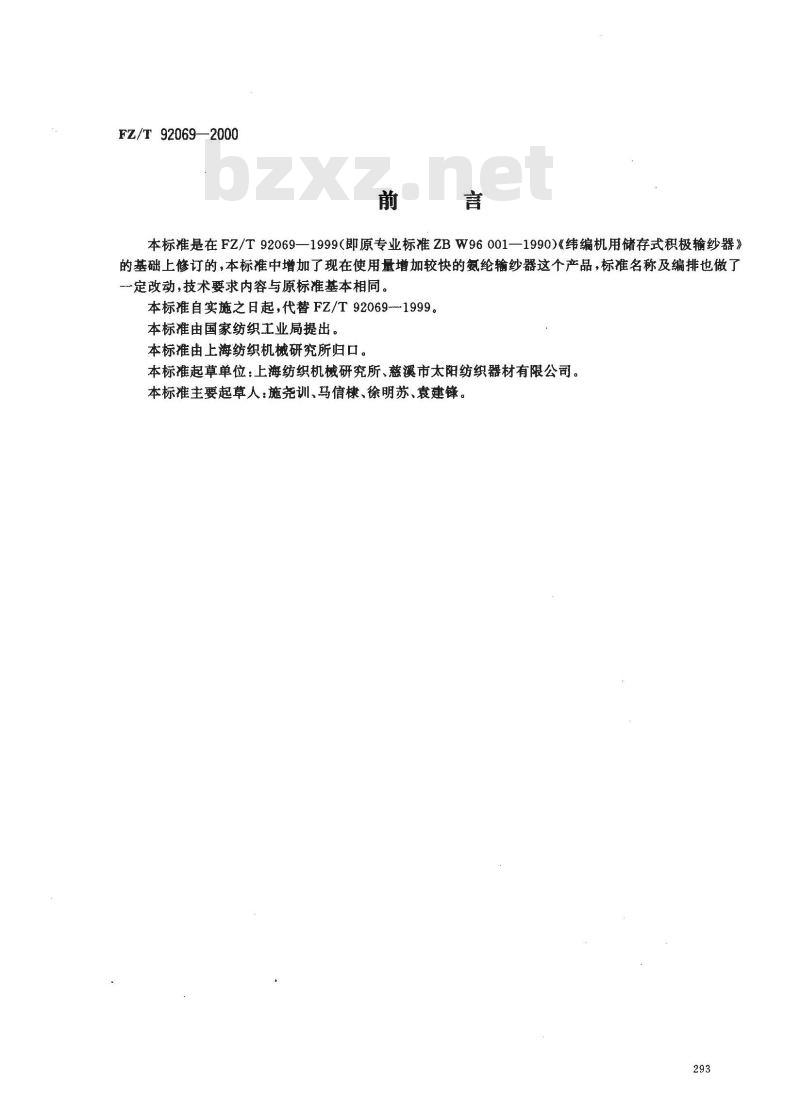

本标准是在FZ/T92069—1999（即原专业标准ZBW96001—1990)《纬编机用储存式积极输纱器》的基础上修订的，本标准中增加了现在使用量增加较快的氨纶输纱器这个产品，标准名称及编排也做了定改动，技术要求内容与原标准基本相同。本标准自实施之日起，代替FZ/T92069--1999。本标准由国家纺织工业局提出。本标准由上海纺织机械研究所归口。本标准起草单位：上海纺织机械研究所、慈溪市太阳纺织器材有限公司。本标准主要起草人：施尧训、马信棣、徐明苏、袁建锋。293

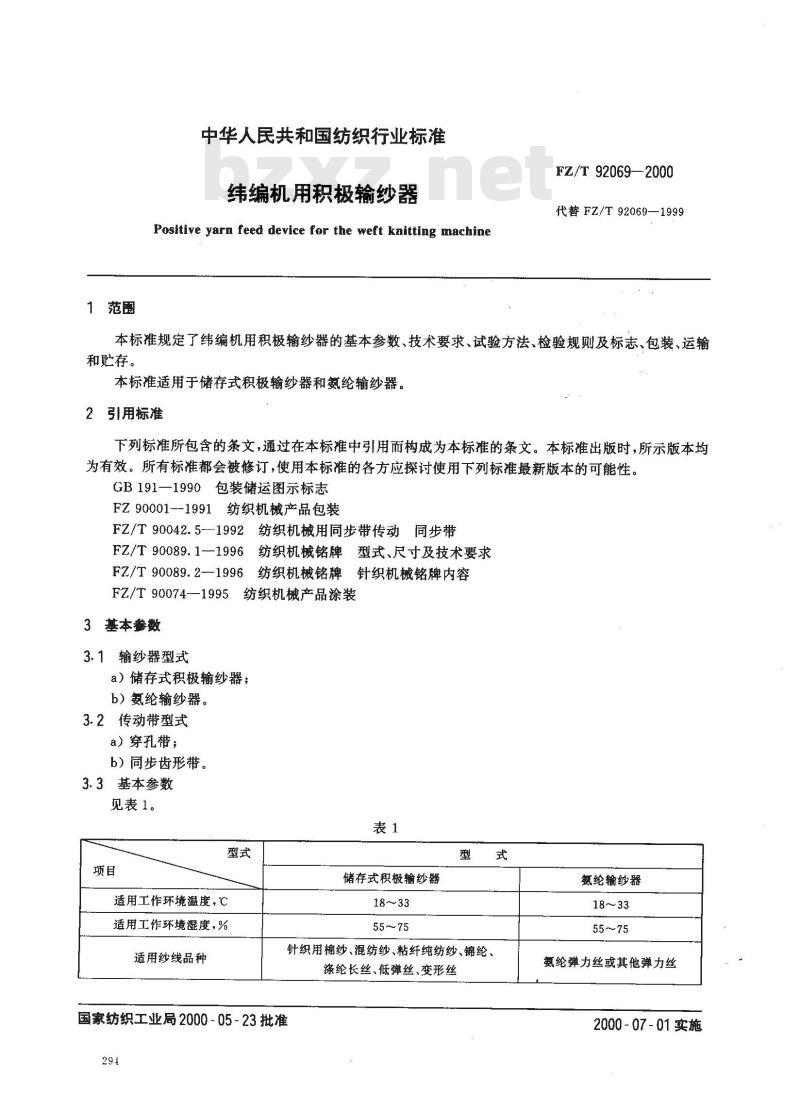

中华人民共和国纺织行业标准
纬编机用积极输纱器
Positive yarn feed device for the weft knitting machineFZ/T 92069—2000
代替FZ/T92069—1999
本标准规定了纬编机用积极输纱器的基本参数、技术要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于储存式积极输纱器和氨纶输纱器。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191—1990包装储运图示标志
FZ90001--1991纺织机械产品包装FZ/T90042.5--1992纺织机械用同步带传动同步带FZ/T90089.1—1996纺织机械铭牌型式、尺寸及技术要求FZ/T90089.2—1996纺织机械铭牌针织机械铭牌内容FZ/T90074—1995纺织机械产品涂装3基本参数
3.1输纱器型式
a）储存式积极输纱器；
b）氨纶输纱器。
3.2传动带型式
a）穿孔带；
b）同步齿形带。
3.3基本参数
见表1。
适用工作环境温度，℃
适用工作环境湿度，%
适用纱线品种
储存式积极输纱器
氨纶输纱器
针织用棉纱、混纺纱、粘纤纯纺纱、锦纶、涤纶长丝、低弹丝、变形丝
国家纺织工业局2000-05-23批准294
氨纶弹力丝或其他弹力丝
2000-07-01实施
适用输纱张力范围，mN(g）
输纱量,m/s
输入电压，V
齿距，mm
带宽.mm
技术要求
FZ/T 92069—2000

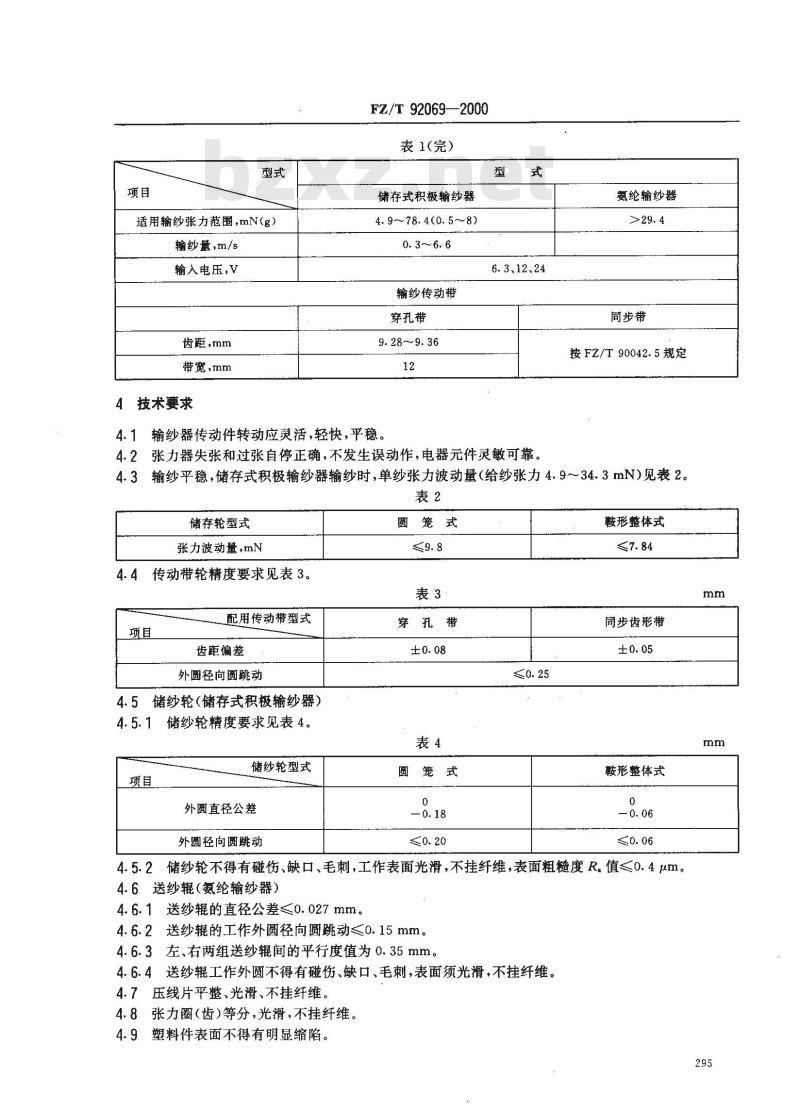

表1(完）
储存式积极输纱器
4. 9 ~78. 4(0. 5~8)
输纱传动带
穿孔带
9.28~9.36
输纱器传动件转动应灵活，轻快，平稳。4.1
6.3、12、24
4.2张力器失张和过张自停正确，不发生误动作，电器元件灵敏可靠氨纶输纱器
同步带
按FZ/T90042.5规定
4.3输纱平稳，储存式积极输纱器输纱时，单纱张力波动量（给纱张力4.9~34.3mN）见表2。表2
储存轮型式
张力波动量，mN
4.4传动带轮精度要求见表3。
配用传动带型式
齿距偏差
外圆径向圆跳动
4.5储纱轮（储存式积极输纱器）4.5.1
储纱轮精度要求见表4。
储纱轮型式
外圆直径公差
外圆径向圆跳动
圆笼式
穿孔带
圆笼式
鞍形整体式
同步齿形带
鞍形整体式
储纱轮不得有碰伤、缺口，毛刺，工作表面光滑，不挂纤维，表面粗糙度R。值≤0.4 um。4.5.2
4.6送纱辊（氨纶输纱器）
4.6.1送纱辊的直径公差≤0.027mm。4.6.2送纱辊的工作外圆径向圆跳动≤0.15mm。4.6.3左、右两组送纱辊间的平行度值为0.35mm。4.6.4送纱辊工作外圆不得有碰伤、缺口、毛刺，表面须光滑，不挂纤维。4.7压线片平整、光滑、不挂纤维。4.8张力圈（齿)等分，光滑，不挂纤维。4.9塑料件表面不得有明显缩陷。mm
FZ/T92069—2000

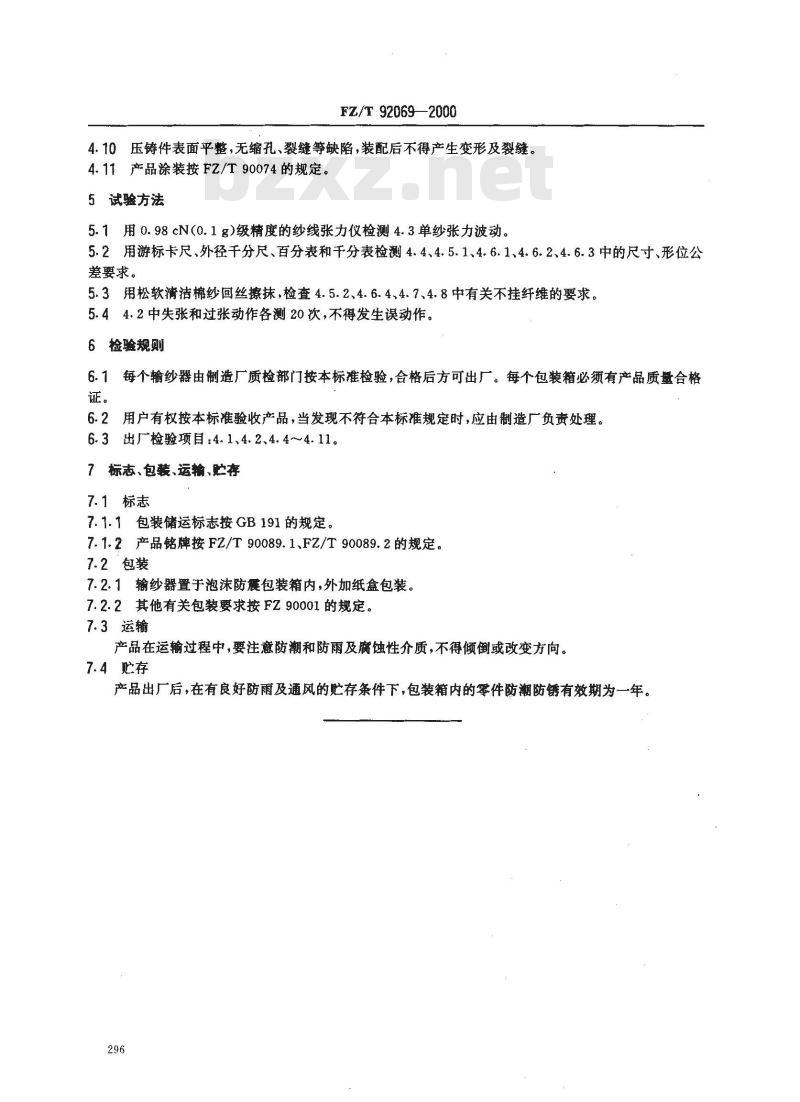

4.10压铸件表面平整，无缩孔、裂缝等缺陷，装配后不得产生变形及裂缝。4.11产品涂装按FZ/T90074的规定。5试验方法
5.1用0.98cN(0.1g)级精度的纱线张力仪检测4.3单纱张力波动。5.2用游标卡尺、外径千分尺、百分表和千分表检测4.4、4.5.1、4.6.1、4.6.2、4.6.3中的尺寸、形位公差要求。
5.3用松软清洁棉纱回丝擦抹，检查4.5.2、4.6.4、4.7、4.8中有关不挂纤维的要求。5.44.2中失张和过张动作各测20次，不得发生误动作。6检验规则
6.1每个输纱器由制造厂质检部门按本标准检验，合格后方可出厂。每个包装箱必须有产品质量合格证。
6.2用户有权按本标准验收产品，当发现不符合本标准规定时，应由制造厂负责处理。6.3出厂检验项目：4.1、4.2、4.4~4.11。7标志、包装、运输、贮存wwW.bzxz.Net
7.1标志
7.1.1包装储运标志按GB191的规定。7.1.2产品铭牌按F2/T90089.1、FZ/T90089.2的规定。7.2包装
7.2.1输纱器置于泡沫防震包装箱内，外加纸盒包装。7.2.2其他有关包装要求按FZ 90001的规定。7.3运输
产品在运输过程中，要注意防潮和防雨及腐蚀性介质，不得倾倒或改变方向。7.4存
产品出厂后，在有良好防雨及通风的贮存条件下，包装箱内的零件防潮防锈有效期为一年。296
