【纺织行业标准(FZ)】 锭带张力盘

中华人民共和国纺织行业标准
锭带张力盘
1 主题内容与适用范围
FZ/T 92020—1992
本标准规定了锭带张力盘的产品分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存。本标准适用于棉、毛、麻、绢、化纤的各种环锭细纱机、捻线机上锭子和滚盘之间锭带张紧用的张力盘。
2引用标准
GB/T307.2滚动轴承公差的测量方法GB/T4604滚动轴承径向游隙
JB1255滚铬钢滚动轴承零件热处理质量标准FZ90001纺织机械产品包装
YB9铬轴承钢技术条件
3产品分类
3.1结构型式

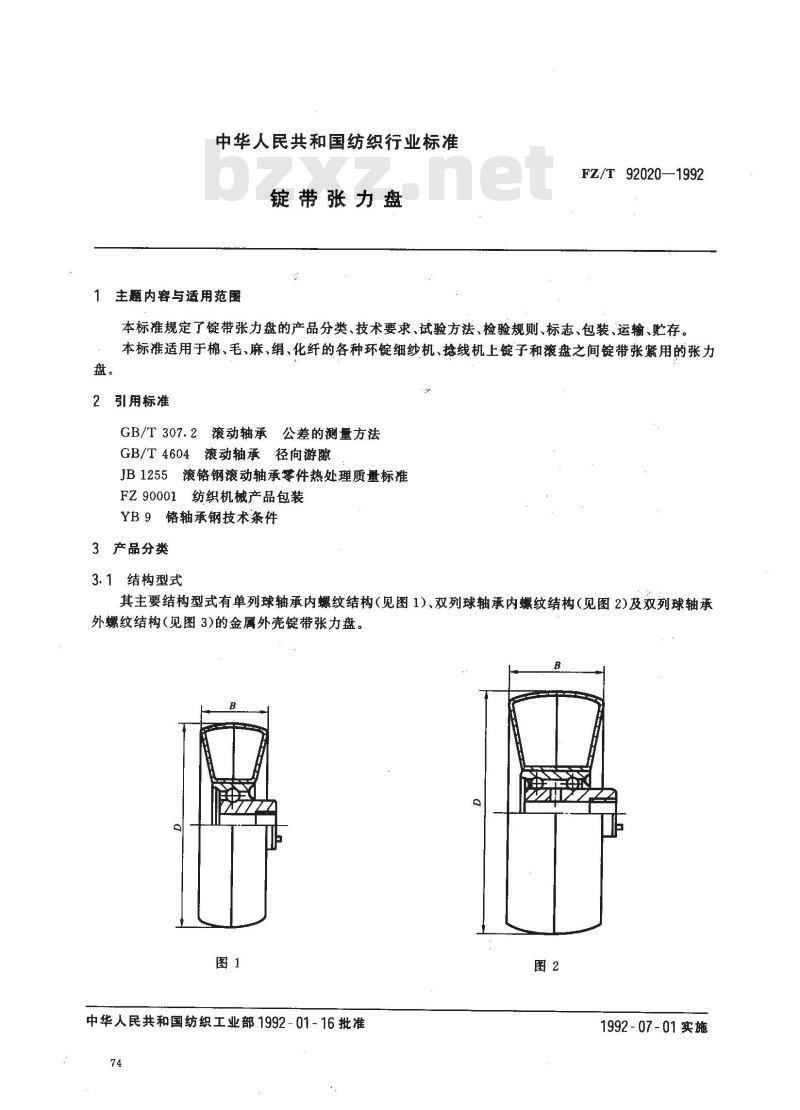

其主要结构型式有单列球轴承内螺纹结构（见图1）、双列球轴承内螺纹结构（见图2)及双列球轴承外螺纹结构（见图3)的金属外壳锭带张力盘。图1
中华人民共和国纺织工业部1992-01-16批准74
1992-07-01实施

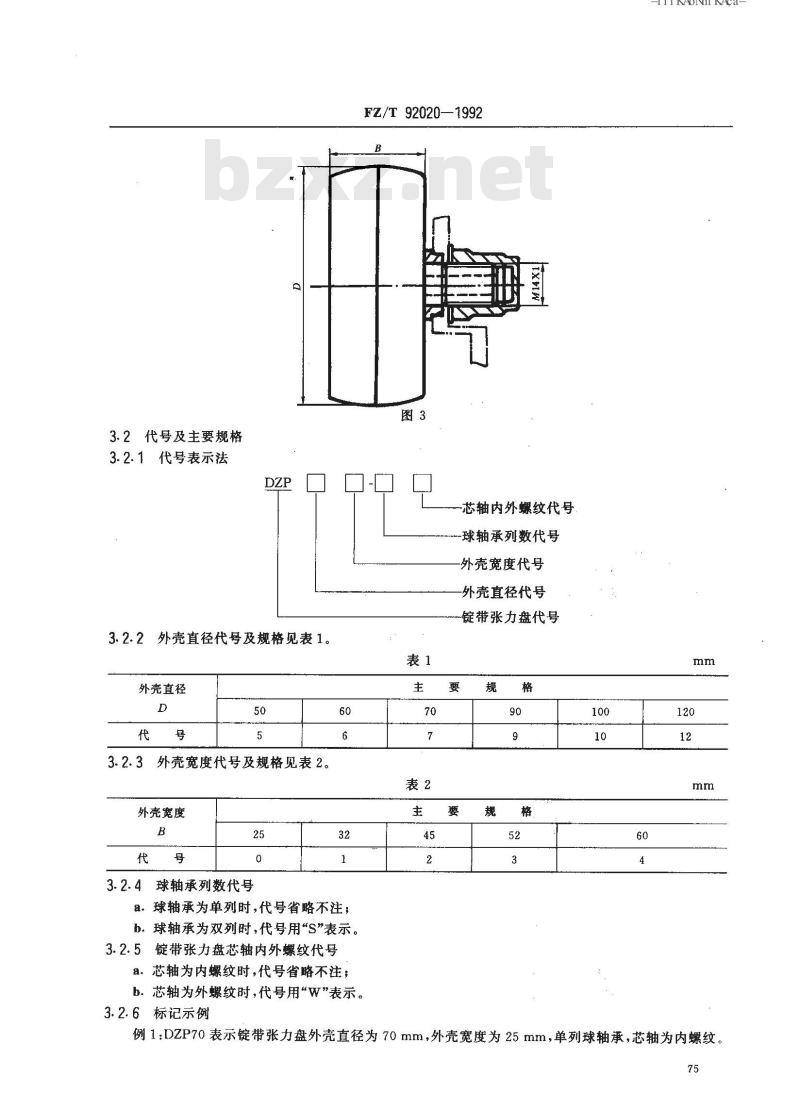

3.2代号及主要规格
3.2.1代号表示法
3.2.2外壳直径代号及规格见表1。外壳直径
3.2.3外壳宽度代号及规格见表2。外壳宽度
3.2.4球轴承列数代号
a.球轴承为单列时，代号省略不注；b.球轴承为双列时，代号用\s”表示。3.2.5锭带张力盘芯轴内外螺纹代号a.芯轴为内螺纹时，代号省略不注；b。芯轴为外螺纹时，代号用“w”表示。3.2.6标记示例
FZ/T 92020—1992
-芯轴内外螺纹代号
-球轴承列数代号
外壳宽度代号
外壳直径代号
锭带张力盘代号
KAoNKAca-
例1：DZP70表示锭带张力盘外壳直径为70mm，外壳宽度为25mm，单列球轴承，芯轴为内螺纹。75
FZ/T 92020—1992
例2:DZP91-SW表示锭带张力盘外壳直径为90mm，外壳宽度为32mm，双列球轴承，芯轴为外螺4技术要求
4.1锭带张力盘外壳的径向圆跳动和端面圆跳动的公差值见表3。表3
轴承列数
外尧直径D
>70～90
4.2锭带张力盘转动时应灵活，无阻滞现象。径向圆跳动公差
4.3锭带张力盘外壳表面须经氧化处理，其表面色泽应均匀，无明显缺陷。4.4球轴承的径向游隙公差值为0.005~0.025mm。4.5轴承要求
4.5.1材料
轴承外圈、芯轴及滚动体，用GCr15钢制造，其材质应符合YB9的规定。4.5.2硬度wwW.bzxz.Net
轴承外圈及芯轴滚道的硬度为HRC61～65。钢球的硬度为HRC62~～~66。
4.5.3轴承外圈滚道及芯轴滚道的圆度公差值为6级，表面粗糙度R。为0.2um。4.5.4钢球的等级为G40。
端面圆跳动公差
4.6在锭速≤16000r/min、锭带张力5士0.5N、锭带张力盘在正常使用和维护条件下，平均使用寿命50000h以上。
5试验方法

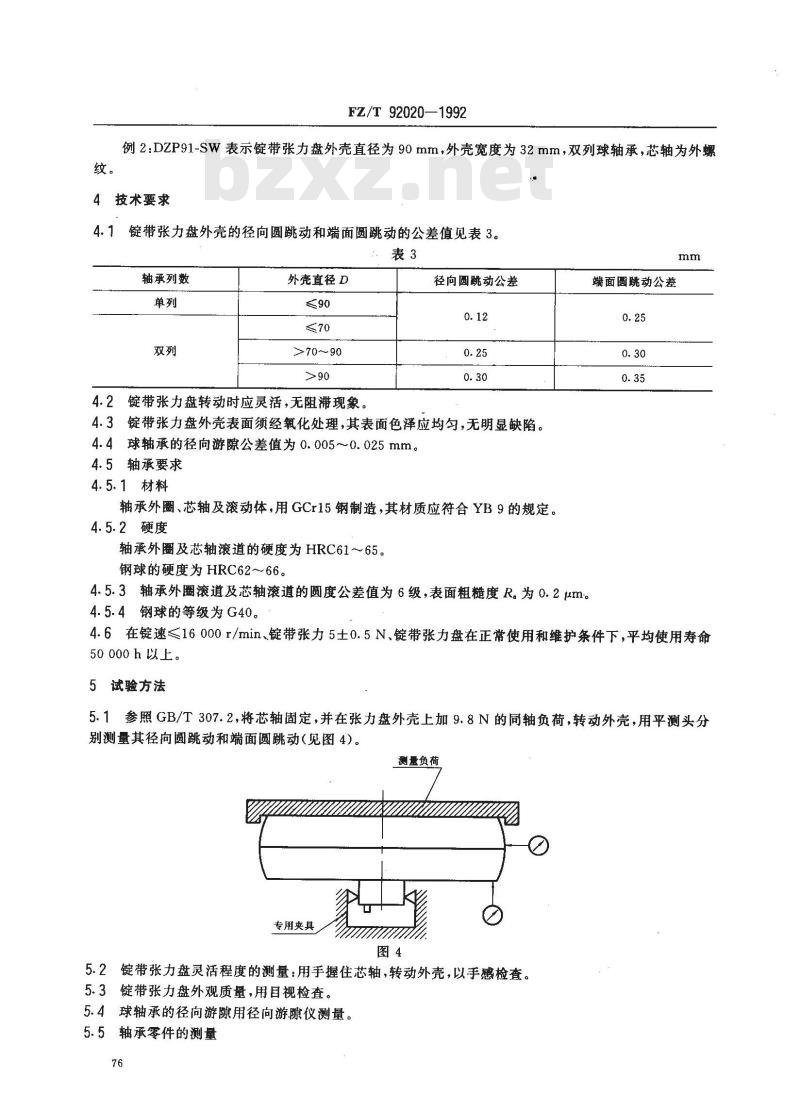

5.1参照GB/T307.2，将芯轴固定，并在张力盘外壳上加9.8N的同轴负荷，转动外壳，用平测头分别测量其径向圆跳动和端面圆跳动（见图4)。测量负荷
专用夹具
5.2锭带张力盘灵活程度的测量：用手握住芯轴，转动外壳，以手感检查。5.3锭带张力盘外观质量，用目视检查。5.4球轴承的径向游隙用径向游隙仪测量。5.5轴承零件的测量
FZ/T92020—1992

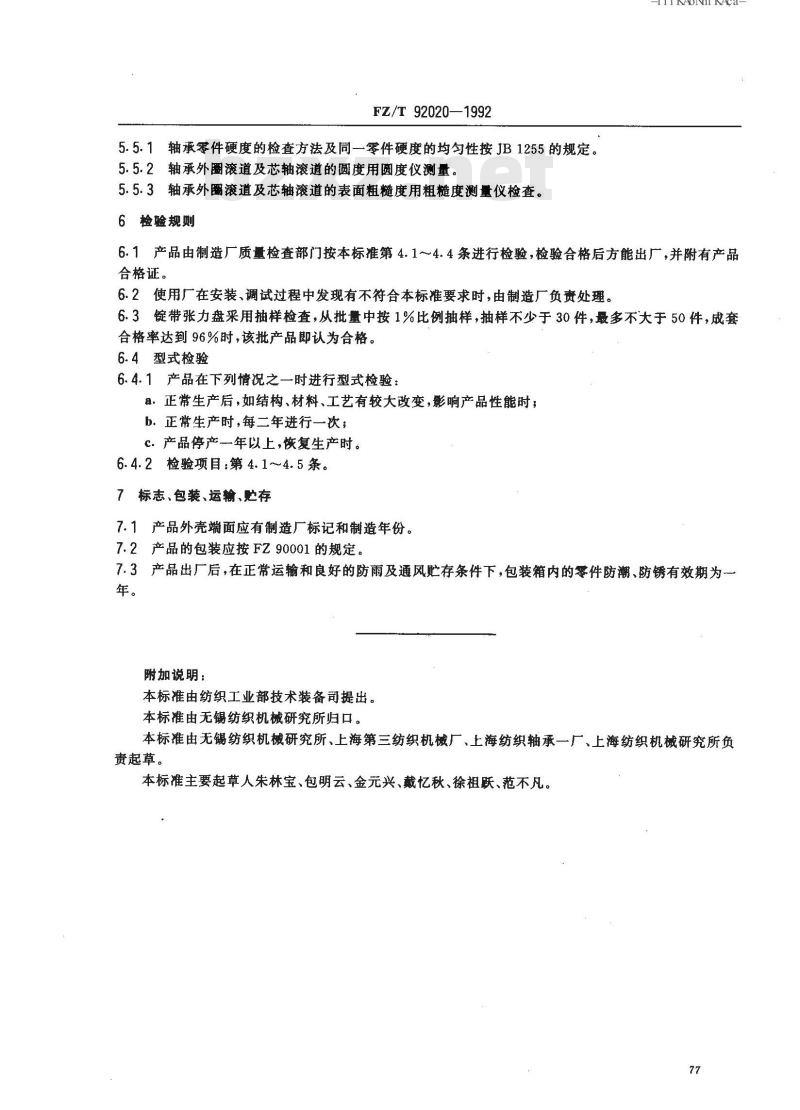

5.5.1轴承零件硬度的检查方法及同-零件硬度的均勾性按JB1255的规定。5.5.2轴承外圈滚道及芯轴滚道的圆度用圆度仪测量。5.5.3轴承外圈滚道及芯轴滚道的表面粗糙度用粗糙度测量仪检查。6 检验规则
iiKAoNnikAca
6.1产品由制造厂质量检查部门按本标准第4.1~4.4条进行检验，检验合格后方能出厂，并附有产品合格证。
6.2使用厂在安装、调试过程中发现有不符合本标准要求时，由制造厂负责处理。6.3锭带张力盘采用抽样检查，从批量中按1%比例抽样，抽样不少于30件，最多不大于50件，成套合格率达到96%时，该批产品即认为合格。6.4型式检验
6.4.1产品在下列情况之一时进行型式检验：a。正常生产后，如结构、材料、工艺有较大改变，影响产品性能时；b．正常生产时,每二年进行一次；c．产品停产一年以上，恢复生产时。6.4.2检验项目：第4.1~4.5条。7标志、包装、运输、贮存
7.1产品外壳端面应有制造厂标记和制造年份。7.2产品的包装应按FZ90001的规定。7.3产品出厂后，在正常运输和良好的防雨及通风贮存条件下，包装箱内的零件防潮、防锈有效期为一年。
附加说明：
本标准由纺织工业部技术装备司提出。本标准由无锡纺织机械研究所归口。本标准由无锡纺织机械研究所、上海第三纺织机械厂、上海纺织轴承一厂、上海纺织机械研究所负责起草。
本标准主要起草人朱林宝、包明云、金元兴、戴忆秋、徐祖跃、范不凡。77
