【国家标准(GB)】 太阳能热利用术语 第2部分

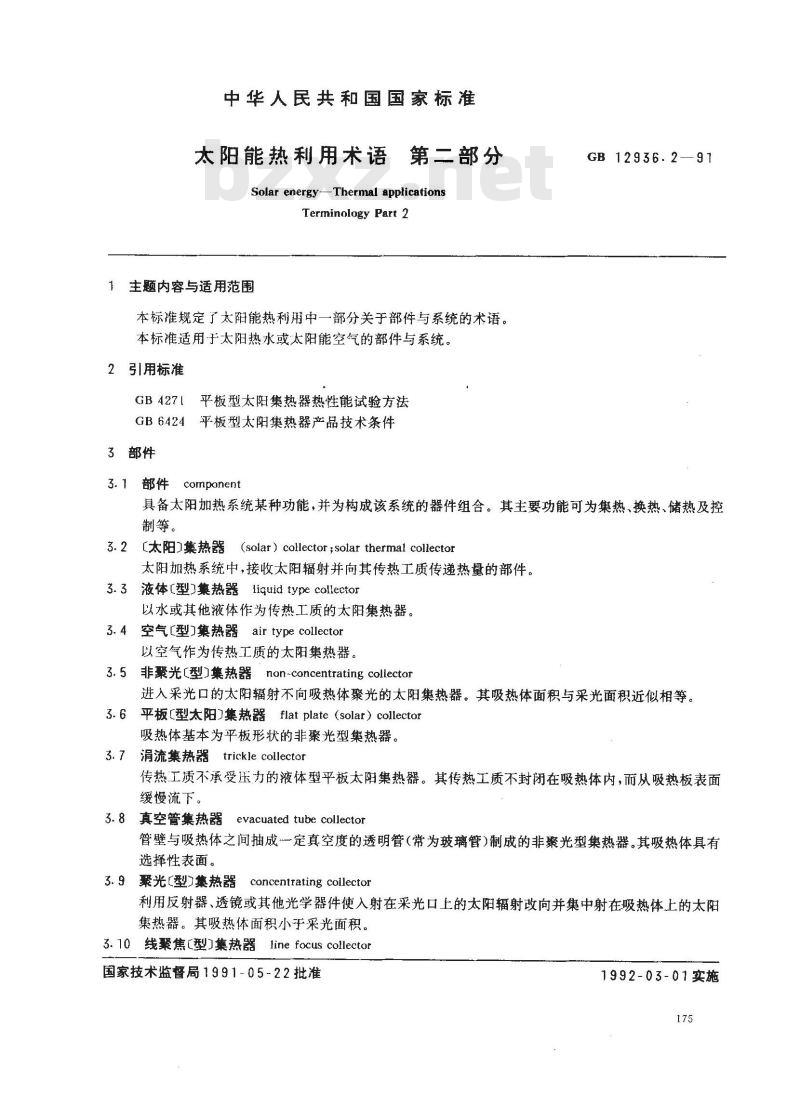

中华人民共和国国家标准
太阳能热利用术语
第二部分
Solar energy-Thermal appicationsTerminology Part 2
主题内容与适用范围
本标准规定了太阳能热利用中一部分关于部件与系统的术语。本标准适用于太阳热水或太阳能空气的部件与系统。2引用标准
GB427l平板型太阳集热器热性能试验方法GB6424平板型太阳集热器产品技术条件3部件
3.1部件component
GB 12936.2—91
具备太阳加热系统某种功能，并为构成该系统的器件组合。其主要功能可为集热、换热、储热及控制等。
3.2［太阳】集热器
(solar) collector ;solar thermal collector太阳加热系统中，接收太阳辐射并向其传热工质传递热量的部件。3.3液体【型集热器liquid typecollector以水或其他液体作为传热工质的太阳集热器。3.4空气【型集热器air typecollector以空气作为传热工质的太阳集热器。3.5 非聚光(型）集热器non-concentrating collector进入采光口的太阳辐射不向吸热体聚光的太阳集热器。其吸热体面积与采光面积近似相等。3.6平板【型太阳集热器flatplate（solar）collector吸热体基本为平板形状的非聚光型集热器。涓流集热器trickle collector
传热工质不承受压力的液体型平板太阳集热器。其传热工质不封闭在吸热体内，而从吸热板表面缓慢流下。
3.8真空管集热器
evacuated tube collector
管壁与吸热体之间抽成一定真空度的透明管（常为玻璃管)制成的非聚光型集热器。其吸热体具有选择性表面。
3.9聚光【型集热器
concentrating collector
利用反射器、透镜或其他光学器件使入射在采光口上的太阳辐射改向并集中射在吸热体上的太阳集热器。其吸热体面积小于采光面积。3.10线聚焦C型集热器line focus collector国家技术监督局1991-05-22批准1992-03-01实施
GB 12936.2—91
使太阳辐射在接收器表面形成一条焦线(或焦带)的聚光型集热器。3.11点聚焦【型集热器point focus collector使太阳辐射在接收器表面形成·个焦点（或焦斑）的聚光型集热器。3.12播形抛物面集热器parabolictroughcollector反射器为具有抛物线截面、槽形结构的聚光型集热器。同义词抛物槽集热器
3.13旋转抛物面集热器parabolic dishcollector反射器为抛物线旋转而成的盘形结构的聚光型集热器。同义词抛物盘集热器
3.14菲涅耳集热器Fresnel collector利用菲涅耳透镜或反射镜使太阳辐射聚焦的聚光型集热器。3.15非成象集热器non-imaging collector能使太阳辐射在吸热体(或接收器)表面集中，但不形成焦点(或焦斑)或焦线(或焦带)的聚光型集热器。
复合抛物面集热器
compound parabolic (concentrating) collector利用荐于种抛物面反射镜片组合为反射器的非成象聚光型集热器。多反射平面集热器faceted collector3.17
利用许多平面反射器件组合为反射器的聚光型集热器。3.18跟踪集热器tracking collector以绕单轴或双轴旋转的方式跟踪全天太阳视运动面运动的太阳集热器。3.19集热器阵列collector array连接进、出口管道并排列成适当模式的-一组太阳集热器。3.20
控制器controller
对太阳加热系统及其部件进行调节，使之正常运行所需的部件。可为手动或自动。温差控制器differential temperature controlier3.21
能监微小温差并以此温差控制泵及其他电动装置的部件换热器heatexchanger
太阳加热系统中，使传热工质与其他不同温度的流体进行热量交换的部件。同义词热交换器
3.23表面式换热器surface heat exchanger使传热工质与其他不同温度的流体在固定壁面两侧被此不相接触，通过壁的传导及壁面流体的对流进行换热的换热器。
同义词间壁式换热器
3.24压力温度安全器
pressure-temperature relief device太阳加热系统中，能防止流体度过高或释放其过高压力的自动传感部件3.25储热器thermal storage device太阳热系统中，装有储热介质的容器及其附件所组成的部件。该储热介质蓄存了太阳能。同义词贮热器；蓄热器
s储水箱 storage tank
太阳热水系统中，蓄存热水的容器及其附件所组成的部件。同义词贮水箱；储水槽；蓄水箱3.27辅助热源auxiliary thermal source太阳加热系统中，为了补充太阳能系统的热输出所用的非太阳能加热部件。其中常以电能或燃料176
化学能作为能源。

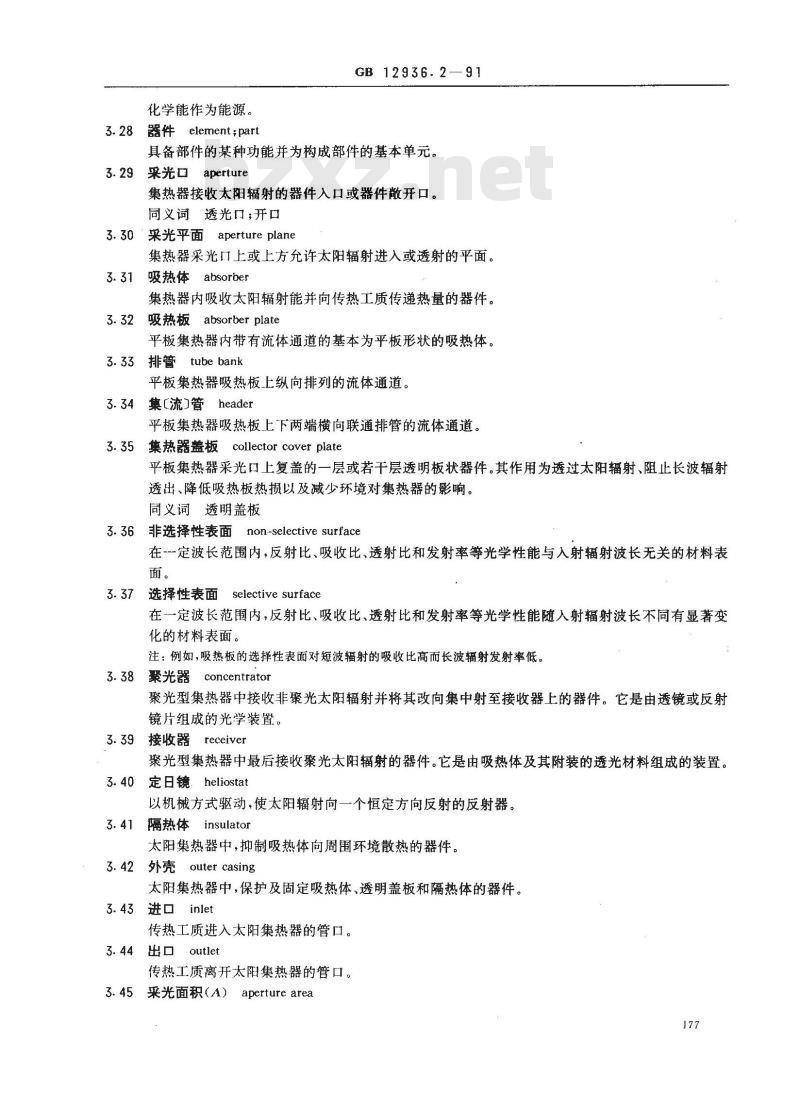

器件 element;part
GB 12936.2—91
具备部件的某种功能并为构成部件的基本单元。采光口 aperture
集热器接收太阳辐射的器件入口或器件散开口。同义词透光口；开口
3.30采光平面aperture plane
集热器采光口上或上方允许太阳辐射进入或透射的平面。吸热体absorber
集热器内吸收太阳辐射能并向传热工质传递热量的器件。3.32
吸热板absorberplate
平板集热器内带有流体通道的基本为平板形状的吸热体。排管 tube bank
平板集热器吸热板上纵向排列的流体通道。集【流】管header
平板集热器吸热板上下两端横向联通排管的流体通道。3.35集热器盖板collector cover plate平板集热器采光口上复盖的一层或若干层透明板状器件。其作用为透过太阳辐射、阻止长波辐射透出、降低吸热板热损以及减少环境对集热器的影响。同义词透明盖板
3.36非选择性表面
non-selective surface
在一定波长范围内，反射比、吸收比、透射比和发射率等光学性能与入射辐射波长无关的材料表面。
选择性表面
selective surface
在一定波长范围内，反射比、吸收比、透射比和发射率等光学性能随人射辐射波长不同有显著变化的材料表面。
注：例如，吸热板的选择性表面对短波辐射的吸收比高而长波辐射发射率低。3.38聚光器
concentrator
聚光型集热器中接收非聚光太阳辐射并将其改向集中射至接收器上的器件。它是由透镜或反射镜片组成的光学装置
3.39接收器teceiverwww.bzxz.net
聚光型集热器中最后接收聚光太阳辐射的器件。它是由吸热体及其附装的透光材料组成的装置。定日镜，heliostat
以机械方式驱动，使太阳辐射向一个恒定方向反射的反射器。隔热体insulator
太阳集热器中，抑制吸热体向周围环境散热的器件。3.42 外壳 outer casing
太阳集热器中，保护及固定吸热体、透明盖板和隔热体的器件。3.43
进口inlet
传热工质进入太阳集热器的管口。3.44
outlet
传热工质离开太阳集热器的管口。3.45
采光面积（A）
aperture area
GB 12936. 2 -91

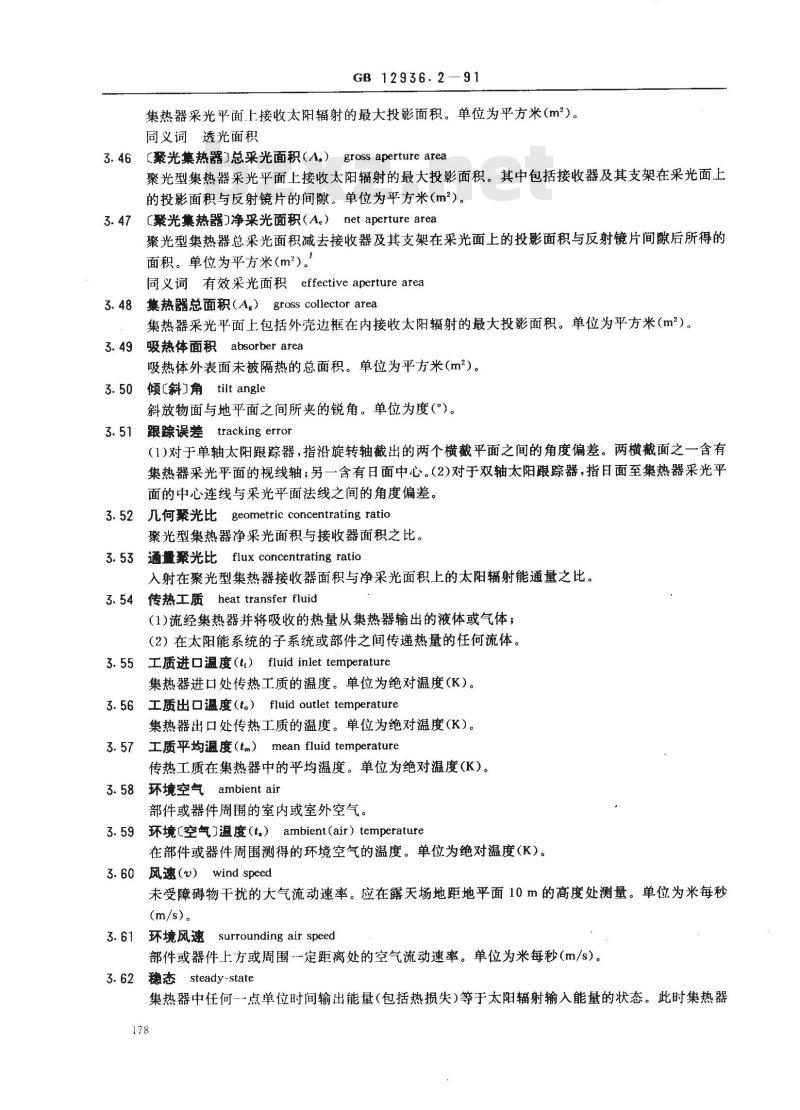

集热器采光平面上接收太阳辐射的最大投影面积。单位为平方米（m2）。同义词透光面积
【聚光集热器】总采光面积（A）gross aperture area3.46
聚光型集热器采光平面上接收太阳辐射的最大投影面积。其中包括接收器及其支架在采光面上的投影面积与反射镜片的间隙、单位为平方米(m2)。【聚光集热器】净采光面积（A）net aperture area3.47［
聚光型集热器总采光面积减去接收器及其支架在采光面上的投影面积与反射镜片间隙后所得的面积。单位为平方米（m2）。
同义词有效采光面积effective aperture area集热器总面积（A.）gross collector area3.48
集热器采光平面上包括外壳边框在内接收太阳辐射的最大投影面积。单位为平方米（m\）。吸热体面积absorberarea
吸热体外表面未被隔热的总面积。单位为平方米（m2）。倾C斜］角tilt angle
斜放物面与地平面之间所夹的锐角。单位为度（°）。跟踪误差 tracking error
（1)对于单轴太阳跟踪器，指沿旋转轴截出的两个横截平面之间的角度偏差。两横截面之一含有集热器采光平面的视线轴；另一含有日面中心。（2)对于双轴太阳跟踪器，指日面至集热器采光平面的中心连线与采光平面法线之间的角度偏差。3.52几何聚光比 geometric concentrating ratio聚光型集热器净采光面积与接收器面积之比。通量聚光比 flux concentrating ratio3.53
入射在聚光型集热器接收器面积与净采光面积上的太阳辐射能通量之比。3.54 传热工质 heat transfer fluid（1)流经集热器并将吸收的热量从集热器输出的液体或气体；（2）在太阳能系统的子系统或部件之间传递热量的任何流体。3.55工质进口温度（t）fluid inlet temperature集热器进口处传热工质的温度。单位为绝对温度(K)。3.56工质出口温度（t。）fluid outlet temperature集热器出口处传热工质的温度。单位为绝对温度（K）。3.57工质平均温度（tm）mean fluid temperature传热工质在集热器中的平均温度。单位为绝对温度(K）。3.58环境空气ambient air
部件或器件周围的室内或室外空气。环境【空气温度（t）ambient(air）temperature3.59
在部件或器件周围测得的环境空气的温度。单位为绝对温度(K）。风速(v）wind speed
未受障碍物干扰的大气流动速率。应在露天场地距地平面10m的高度处测量。单位为米每秒(m/s)。
surrounding air speed
环境风速
部件或器件上方或周围-定距离处的空气流动速率。单位为米每秒（m/s）。3.62稳态 steady-state
集热器中任何一-点单位时间输出能量（包括热损失)等于太阳辐射输入能量的状态。此时集热器178
各点温度不随时间变化。

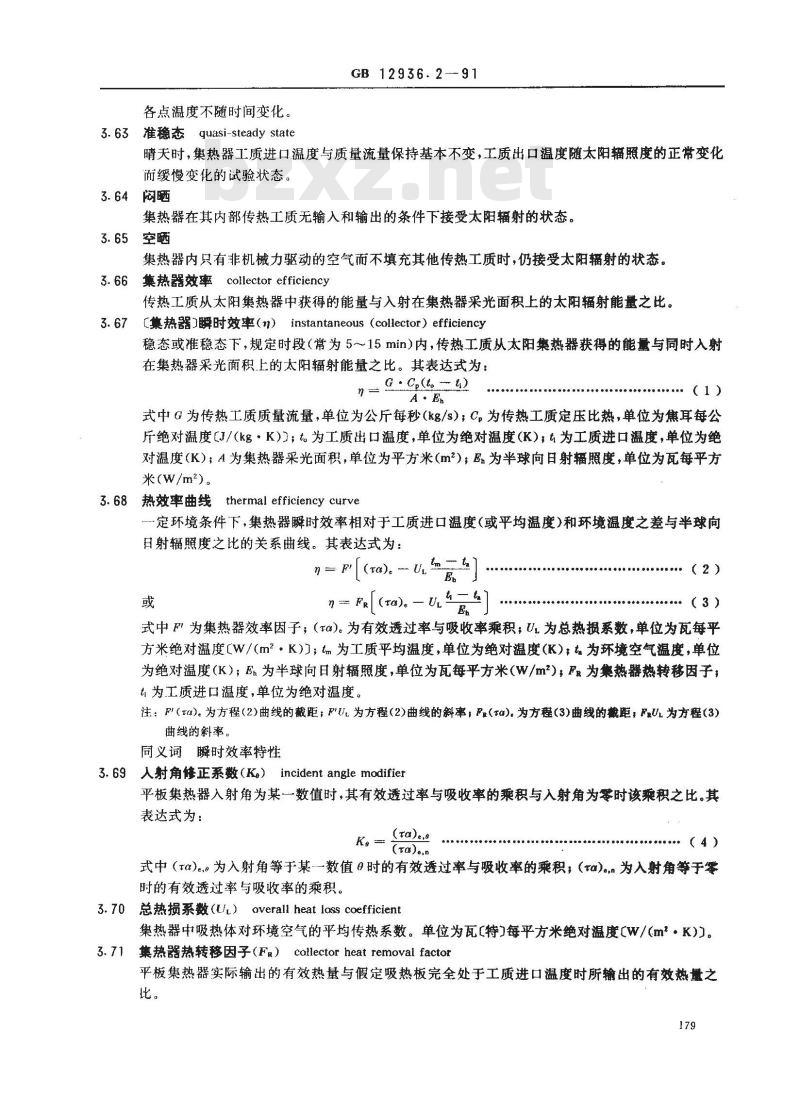

3.63准稳态quasi-steady stateGB 12936.2-91
晴天时，集热器工质进口温度与质量流量保持基本不变，工质出口温度随太阳辐照度的正常变化而缓慢变化的试验状态。
集热器在其内部传热工质无输入和输出的条件下接受太阳辐射的状态。3.65空嗮
集热器内只有非机械力驱动的空气而不填充其他传热工质时，仍接受太阳辐射的状态。集热器效率collectorefficiency3.66
传热工质从太阳集热器中获得的能量与入射在集热器采光面积上的太阳辐射能量之比。【集热器瞬时效率（n）instantaneous（collector）efficiency3.67
稳态或准稳态下，规定时段（常为5～15min）内，传热工质从太阳集热器获得的能量与同时入射在集热器采光面积上的太阳辐射能量之比。其表达式为：G · C,(t。 t)
*（1）
式中G为传热工质质量流量，单位为公斤每秒（kg/s）；C，为传热工质定压比热，单位为焦耳每公斤绝对温度J/（kg：K），t为工质出口温度，单位为绝对温度（K）：t为工质进口温度，单位为绝对温度（K）；A为集热器采光面积，单位为平方米（m2）；E为半球向日射辐照度，单位为瓦每平方米(W/m2)。
3.68 热效率曲线 thermal efficiency curve定环境条件下，集热器瞬时效率相对于工质进口温度（或平均温度）和环境温度之差与半球向日射辐照度之比的关系曲线。其表达式为：n=
F\(ro)。 U
n - Fr(ta)。- UL
（2）
式中F为集热器效率因子；（rα)。为有效透过率与吸收率乘积，U为总热损系数，单位为瓦每平方米绝对温度【W/(m2·K)；tm为工质平均温度，单位为绝对温度(K)；为环境空气温度，单位为绝对温度（K）；En为半球向日射辐照度，单位为瓦每平方米（W/m）：F为集热器热转移因子；t为工质进口温度，单位为绝对温度。注：F（Ta)。为方程(2)曲线的截距；F\U,为方程(2)曲线的斜率，P(va)。为方程（3)曲线的截距，FU为方程（3）曲线的斜率。
同义词瞬时效率特性
3.69人射角修正系数（Ke）incident angle modifier平板集热器入射角为某一数值时，其有效透过率与吸收率的乘积与入射角为雾时该乘积之比。其表达式为：
(ta)e,
(Ta)e,n
（4）
式中（rα)。。为入射角等于某-一数值时的有效透过率与吸收率的乘积，（α)为入射角等于零时的有效透过率与吸收率的乘积。3. 70总热损系数(UL）overall heat lass coefficient集热器中吸热体对环境空气的平均传热系数。单位为瓦(特)每平方米绝对温度(W/（m·K)】。3.71 集热器热转移因子(Fr） collector heat removal factor平板集热器实际输出的有效热量与假定吸热板完全处于工质进口温度时所输出的有效热量之批。
同义词集热器热迁移因子
GB 12936.291
3.72集热器效率因子（F\）collector efficient factor平板集热器实际输出的有效热量与假定吸热板完全处于工质平均温度时所输出的有效热量之比。
集热器流动因子
coliectorflowfactor
集热器热转移因子与集热器效率因子之比（Fr/F）。额定工作压力（Pm）nominal working pressure3.74
设计制造时所推荐的吸热体允许承受的传热工质工作压力。单位为帕（Pa)。3.75时间常数（Tc）time constant太阳辐照度或工质进口温度每发生一个阶跃变化之后，集热器工质出口温度随之变化后达到它稳定值的1-1/e（即63.2%)所需要的时间。单位为秒(s)。3.76储水［容］量（V）tank capacity储水箱满载时测得的蓄存热水的体积。单位为立方米(m\）。同义词贮水【容］量；蓄水【容】量储热容storage capacity
储热体温度升高（或降低）1k所能蓄存（或释放)的显热量。单位为焦［耳}每绝对温度（J/K）。同义词贮热容；蓄热容
4系统
4.1太阳［能】加热系统
solar heating system
将太阳能转换为热能并在必要时与辅助热源配合使用以提供加热所需的子系统与部件的组合。其中主要包括集热器子系统与输配子系统。4.2太阳能系统solar（energy）system接收、吸收、传递、储存、转换及输配太阳能所需的子系统与部件的组合。主动式太阳能系统active solar（energy）system4.33
需要由非太阳能或耗能部件（如泵和风机)驱动系统运行的太阳能系统。被动式太阳能系统passive solar（energy）system4.4
不需要由非太阳能或耗能部件驱动就能运行的太阳能系统。相变太阳能系统 phase change solar system4.5
利用传热工质的相变潜热提供间接加热的太阳能系统。4.6太阳能独立系统solaronlysystem除传热工质输配及控制器所用非太阳能之外，完全由太阳能提供加热的太阳能系统。太阳能预热系统solar preheat system4.7
为其他加热系统提供预热水或空气等预热流体的太阳能系统。4.8太阳能带辅助热源系统solarplussupplementarysystem太阳能系统与辅助热源联合的太阳加热系统。其中也可由太阳能系统单独加热。循环系统circulating system
传热工质在集热器与储热器（或换热器)之间循环流动的太阳加热系统。自然循环系统natural cycle system4.10
仅利用传热工质内部温度梯度产生的密度差所形成的自然对流进行循环的循环系统。同义词热虹吸系统thermosiphon system强制循环系统forced circulation system4.11
利用机械设备等外部动力迫使传热工质通过集热器与储热器(或换热器)进行循环的循环系统。180
同义词机械循环系统
GB 12936.2--91
4. 12 太阳热水系统 solar water heating system;solar hot water system将太阳能转换为热能并在必要时与辅助热源配合使用以加热水所需的子系统与部件的组合。4.13
太阳能空气系统solarairheatingsystem将太阳能转换为热能并在必要时与辅助热源配合使用以加热空气所需的子系统与部件的组合。太阳热水器solar waterheater
将太阳能转换为热能以加热水所需的部件及附件组成的完整装置。通常包括集热器、储水箱、连接管道、支架及其他部件。
4.15家用太阳热水器domestic solar water heater适合家庭及小集体用的小型太阳热水器。4.16自然循环式［太阳热水器
natural cycle solar water heater仅利用水内部温度梯度产生的密度差所形成的自然对流，使水在集热器和储水箱之间循环的太阳热水器。
直接系统direct system
在集热器中直接加热供水的太阳热水系统。间接系统indirect system
利用换热器间接加热供水的太阳热水系统。集热器中的传热工质可为除水以外的其他流体。同义词双回路系统doubleloopsystem4.19封闭系统closed system
传热工质被完全密封在装置内，不与大气相通的太阳热水系统。同义词密封系统scaled system
4.20 开口系统 vented system
传热工质与大气的接触处仅限于给水箱和膨胀水箱的自由水面或系统排气管的太阳热水系统，散开系统open system
传热工质与大气有大面积接触的太阳热水系统。接触面主要在储水槽的散开面。4.22回流系统drainback system当循环泵停止运转时，传热工质便从集热器及露天管道流回储热器的防冻式太阳热水系统。4.23 防冻freeze protection
防止集热器及露天管道中的流体因受冻而损坏系统装置的措施。4.24排放系统draindown system传热工质可从集热器排出而不再利用的太阳热水系统。4.25直流式太阳热水系统 series-connected system;once-through system传热工质一次流过集热器加热后，便进入储水箱或用热水处的非循环太阳热水系统。其储水箱的作用仅为蓄存集热器所排放的热水。4.26 分离式[太阳热水>系统 remote storage system集热器与储热器相互分开一·定距离安装的太阳热水系统。紧凑式太阳热水器close-coupled solarwater heater4.27
集热器与储热器靠在··起，且安装在一个共用支架上的太阳热水器。同义词紧漆式太热水系统close-coupled collector storage system4.28 整体式太阳热水器 integral collector storage solar water heater集热器与储水箱合为一体的太阳热水器。同义词整体式【太阳热水】系统integtal collector storage system；闷晒式(太阳了热水器4.29热管太阳热水器heat pipe solarwater heater181
GB 12936.2 -91
利用热管做集热和传热器件的太阳热水器。4.30集热器子系统collectorsubsystem包括管道及支架等附件在内的以集热器为主的部件组合。4.31输配子系统distribution subsystem从储热器(或换热器)至最终用热地点所需的部件组合。4.32工作状态　in-service condition使用寿命期间，太阳加热系统及其部件所面临的正常状态。其中不包括滞止状态。4.33流动状态flow condition
为实现正常的运行状态，传热工质在集热器或集热器阵列中流动时所达到的状态。4.34
备用状态stand-by condition
储水箱内无输入或输出能量时，太阳热水系统所达到的状态。滞止状态stagnation condition4.35
传热工质停止流动后，集热器仍继续接收较强太阳辐射时，太阳热水系统所达到的准稳态状态。4.36 滞止温度 stagnation temperature滞止状态下，处于最强太阳辐照度和最高环境空气温度条件下，太阳集热器吸热体所达到的最高温度。
当量长度equivalent length
在太阳加热系统的水力计算中，为方便起见，将局部阻力折算成与之相当的摩擦阻力后，系统或管段所应增加的名义长度。
4.38水力计算hydraulic calculation为使太阳加热系统中各管段的流量符合设计要求所进行的管径选择、阻力计算及压力平衡等系列运算过程。
4.39局部阻力local resistance特指流体流经管道的一些附件(如阀门、三通、弯头等)时，由于流动方向和速度的改变产生局部旋涡和撞击而形成的阻力。
4.40摩擦阻力frictional resistance当流体沿管道流动时，由于流体分子间及其与管壁间的摩擦而引起的阻力。同义词沿程阻力
4.41取水流量water draw rate
规定时间内，从太阳热水系统出口处取出的热水流量。单位为公斤每秒(kg/s)。同义词供水流量waterdelivery rate4.42取水温度draw-off temperature规定时间内，从太阳热水系统出口处取出的热水温度。单位为绝对温度(k)。同义词供水温度deliverytemperature4.43日负荷（L）load
根据典型日试验所确定的每日从太阳热水系统中输出的能量。即该系统日供热水质量、比热及温升的乘积。单位为焦【耳}每日（J/d)。4.44太阳能保证率（f）solar fraction太阳加热系统中由太阳能提供的负荷与总负荷之比4.45节能率fractional energy savings采用太阳能系统节约的常规能源耗能量占原耗能量的百分率。4.46太阳热水系统效率solar water heating system efficiency规定时段内，太阳热水系统输出的能量与输入的太阳辐射能量之比182
平均日效率
GB12936.2—91
全天累积太阳辐照量大于规定值的条件下，太阳热水器储水全天所获得的能量与入射在其采光面积上的太阳辐射能之比。它表示试验当天气候条件下太阳热水器的热性能，183
被动式太阳能系统
备用状态
表面式换热器
采光口－
采光面积…
采光平面
开系统·
槽形抛物面集热器
出口·
储热器·
储热容·
储水槽·
储水【容}量
储水箱
传热工质
当量长度
点聚焦【型】集热器
定日镜·
多反射平面集热器
额定工作压力
防冻·
非成象集热器
非聚光型集热器
菲涅耳集热器
非选择性表面·
分离式[太阳热水】系统
封闭系统·
GB 12936.2 --- 91
附录Ａ
汉语拼音索引
（补充件）
风速·
复合抛物面集热器
.. 3. 12
辅助热源.
隔热体
跟踪集热器·
跟踪误差，
供水流量
供水温度
工质出口温度
工质进口温度。
工质平均温度·
工作状态
环境风速·
环境空气
环境【空气}温度
换热器
回流系统
几何聚光比·
集流】管，
集热器盖板·
集热器流动因子
集热器热迁移因子。
集热器热转移因子.
【集热器］瞬时效率
集热器效率
集热器效率因子.
集热器阵列·
集热器子系统·
集热器总面积·
机械循环系统
家用太阳热水器
间接系统
间壁式换热器·
节能率
接收器·
紧凑式太阳热水器·
紧式太阳热水】系统
进口·
局部阻力
【聚光集热器】净采光面积
【聚光集热器］总采光面积
聚光器
聚光型集热器
涓流集热器
开口·
开口系统…
空气【型】集热器
控制器·
流动状态，
阀晒式［太阳热水器
密封系统
摩擦阻力·
排放系统
抛物槽集热器
抛物盘集热器
平板【型太阳】集热器
平均日效率
强制循环系统
倾【斜}角
取水流量…
取水温度
GB12936.2--91
热管太阳热水器
热虹吸系统
热交换器.
热效率曲线
【日}负荷·
入射角修正系数
时间常数·
输配子系统·
双回路系统·
水力计算
瞬时效率特性·
【太阳】集热器
太阳能保证率
太阳能带辅助热源系统
太阳能独立系统
太阳能】加热系统
太阳能空气系统··
太阳能系统
太阳能预热系统
太阳热水器·
太阳热水系统
太阳热水系统效率
通量聚光比·
透光口
透光面积
透明盖板·
温差控制器
稳态·
吸热板·
吸热体
吸热体面积-
线聚焦【型集热器·
相变太阳能系统
蓄热容．
蓄水【容】量·
蕃蓄水箱…
选择性表面·
旋转抛物面集热器
循环系统
压力温度安全器
沿程阻力·
，液体【型】集热器
有效采光面积·
真空管集热器
absorber .
absorber area
absorber plate
active solar (energy) systemair type collector
ambient air
ambient (air) temperature .........aperture ...
aperture area ....
aperture plane
auxiliary thermal source
circulating system
close-coupled collector storage systemclose-coupled solar water heaterclosed system ......
collector array
GB 12936.2
整体式太阳热水器……
整体式(太阳热水】系统···
直接系统·
直流式太阳热水】系统
滞止温度
滞止状态·
主动式太阳能系统
贮热器
贮热容.
贮水【容}量·
贮水箱
准稳态
自然循环式【太阳门热水器
自然循环系统
总热损系数
附录B
英文字母索引
（补充件）
..4.25
...3.59
