【国家标准(GB)】 生胶和混炼胶塑性值及复原值的测定,平行板法

法》。

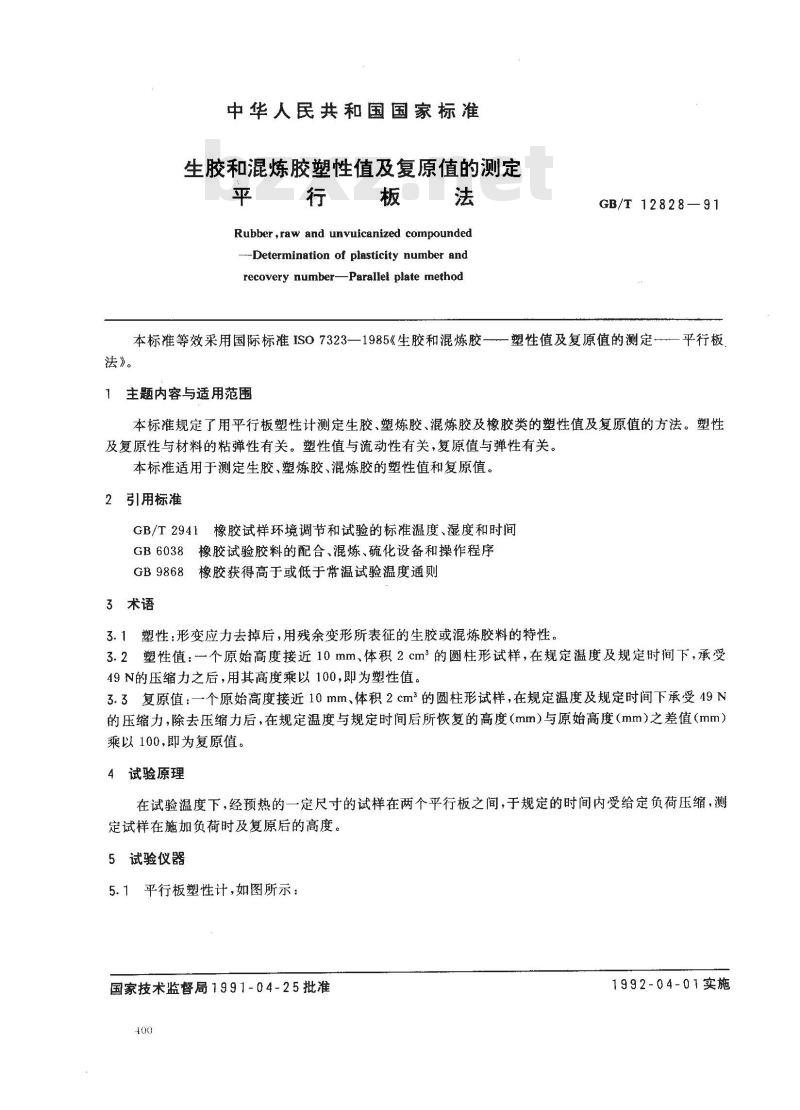

中华人民共和国国家标准
生胶和混炼胶塑性值及复原值的测定板法
Rubber ,raw and unvuicanized compounded-Determination of plasticity number andrecovery number-Parallel plate methodGB/T 12828—91
本标准等效采用国际标准ISO7323—1985《生胶和混炼胶—塑性值及复原值的测定1主题内容与适用范围
平行板
本标准规定了用平行板塑性计测定生胶、塑炼胶、混炼胶及橡胶类的塑性值及复原值的方法。塑性及复原性与材料的粘弹性有关。塑性值与流动性有关，复原值与弹性有关。本标准适用于测定生胶、塑炼胶、混炼胶的塑性值和复原值。2引用标准
GB/T2941橡胶试样环境调节和试验的标准温度、湿度和时间GB6038橡胶试验胶料的配合、混炼、硫化设备和操作程序GB9868橡胶获得高于或低于常温试验温度通则3术语
3.1塑性：形变应力去掉后，用残余变形所表征的生胶或混炼胶料的特性。3.2塑性值：-个原始高度接近10mm、体积2cm的圆柱形试样，在规定温度及规定时间下，承受49N的压缩力之后，用其高度乘以100,即为塑性值。3.3复原值：一个原始高度接近10mm、体积2cm的圆柱形试样，在规定温度及规定时间下承受49N的压缩力，除去压缩力后，在规定温度与规定时间后所恢复的高度(mm）与原始高度(mm）之差值(mm）乘以100，即为复原值。
4试验原理
在试验温度下，经预热的一定尺寸的试样在两个平行板之间，于规定的时间内受给定负荷压缩，测定试样在施加负荷时及复原后的高度。5试验仪器
5.1平行板塑性计，如图所示：
国家技术监督局1991-04-25批准400
1992-04-01实施
GB/T12828—91

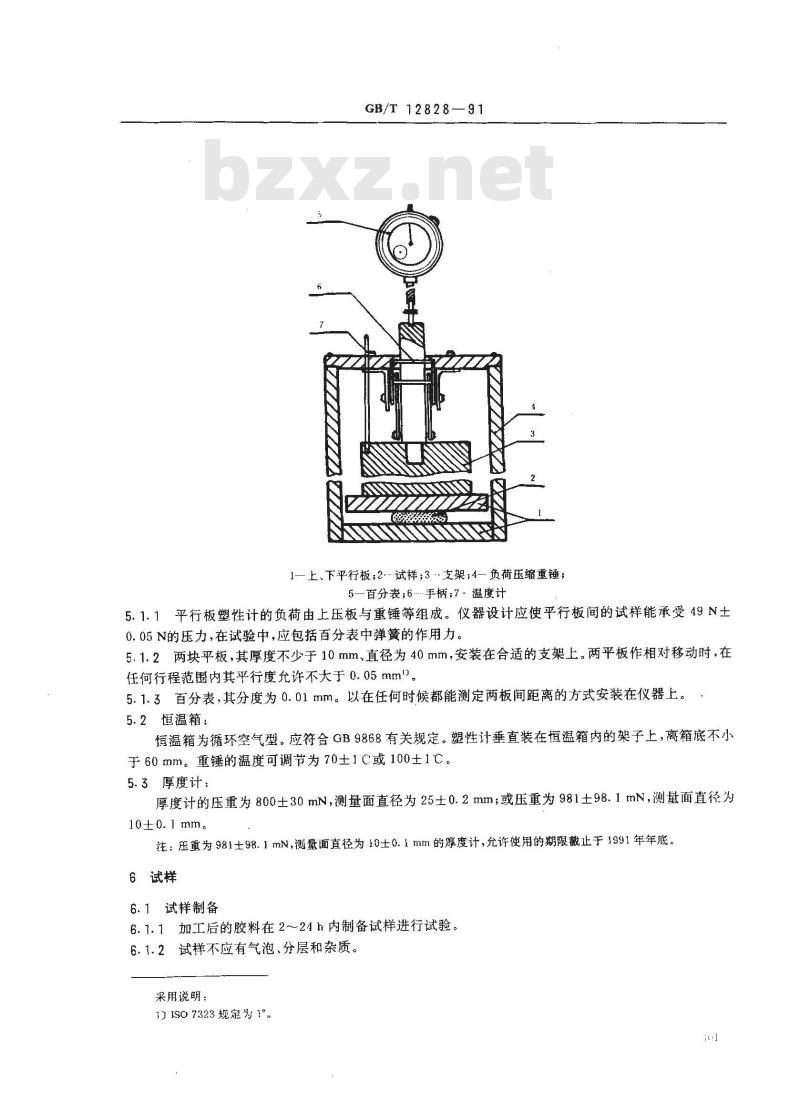

1一上、下平行板；2--试样；3支架；4一负荷压缩重锤；5—百分表；6.手柄；7温度计
5.1.1平行板塑性计的负荷由上压板与重锤等组成。仪器设计应使平行板间的试样能承受49N土0.05N的压力，在试验中，应包括百分表中弹簧的作用力。5.1.2两块平板，其厚度不少于10mm、直径为40mm，安装在合适的支架上。两平板作相对移动时，在任何行程范围内其平行度允许不大于0.05mm。5.1.3百分表，其分度为0.01mm。以在任何时候都能测定两板间距离的方式安装在仪器上。5.2恒温箱：
慎温箱为循环空气型。应符合GB9868有关规定。塑性计垂直装在恒温箱内的架子上，离箱底不小于60mm。重锤的温度可调节为70±1C或100±1C。5.3厚度计：
厚度计的压重为800±30mN，测量面直径为25士0.2mm；或压重为981±98.1mN，测量面直径为10±0.1 mm。
注：压重为981士98.1mN，测量面直径为10±0.1mm的厚度计，允许使用的期限截止于1991年年底。6试样
6.1试样制备
6.1.1加工后的胶料在224h内制备试样进行试验。6、1.2试样不应有气泡、分层和杂质。采用说明：
SO7323规定为1°。
GB/T 12828-91

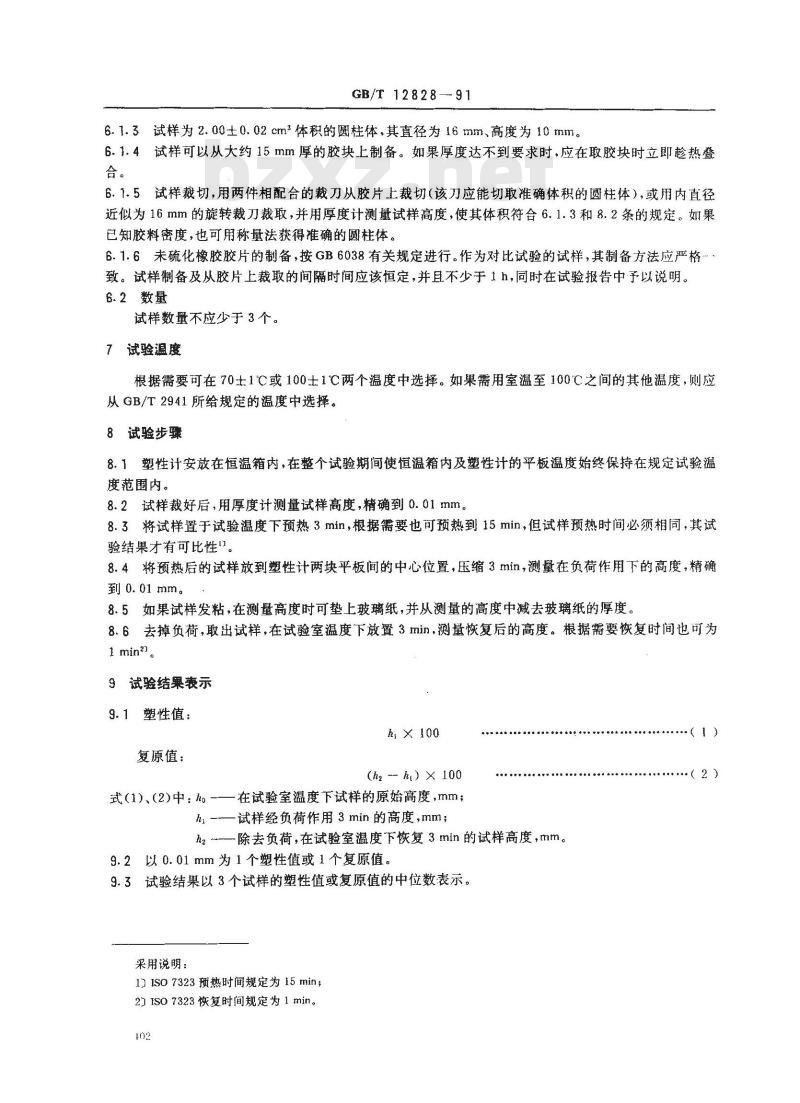

6.1.3试样为2.00士0.02cm3体积的圆柱体，其直径为16mm、高度为10mm。6.1.4试样可以从大约15mm厚的胶块上制备。如果厚度达不到要求时，应在取胶块时立即趁热叠合。
6.1.5试样裁切，用两件相配合的裁刀从胶片上裁切（该刀应能切取准确体积的圆柱体），或用内直径近似为16mm的旋转裁刀裁取，并用厚度计测量试样高度，使其体积符合6.1.3和8.2条的规定。如果已知胶料密度，也可用称量法获得准确的圆柱体。6.1.6未硫化橡胶胶片的制备，按GB6038有关规定进行。作为对比试验的试样，其制备方法应严格致。试样制备及从胶片上裁取的间隔时间应该恒定，并且不少于1h，同时在试验报告中予以说明。6.2数量
试样数量不应少于3个。
7试验度
根据需要可在70士1℃或100士1℃两个温度中选择。如果需用室温至100℃之间的其他温度，则应从GB/T2941所给规定的温度中选择。8试验步骤
8.1塑性计安放在恒温箱内，在整个试验期间使恒温箱内及塑性计的平板温度始终保持在规定试验温度范围内。
8.2试样裁好后，用厚度计测量试样高度，精确到0.01mm。8.3将试样置于试验温度下预热3min，根据需要也可预热到15min，但试样预热时间必须相同，其试验结果才有可比性。
8.4将预热后的试样放到塑性计两块平板间的中心位置，压缩3min，测量在负荷作用下的高度，精确到 0.01 mm。
8.5如果试样发粘，在测量高度时可垫上玻璃纸，并从测量的高度中减去玻璃纸的厚度。8.6去掉负荷，取出试样，在试验室温度下放置3min，测量恢复后的高度。根据需要恢复时间也可为1 min2。
9试验结果表示下载标准就来标准下载网
9.1塑性值：
h ×100
复原值：
(h2 ht) × 100
式（1）、（2)中：ho-一在试验室温度下试样的原始高度，mm；h—一试样经负荷作用3min的高度，mm；hz ~-—-除去负荷，在试验室温度下恢复 3 min的试样高度，mm。9.2以0.01mm为1个塑性值或1个复原值。9.3试验结果以3个试样的塑性值或复原值的中位数表示。采用说明：
1）ISO7323预热时间规定为15min；2ISO7323恢复时间规定为1min。402

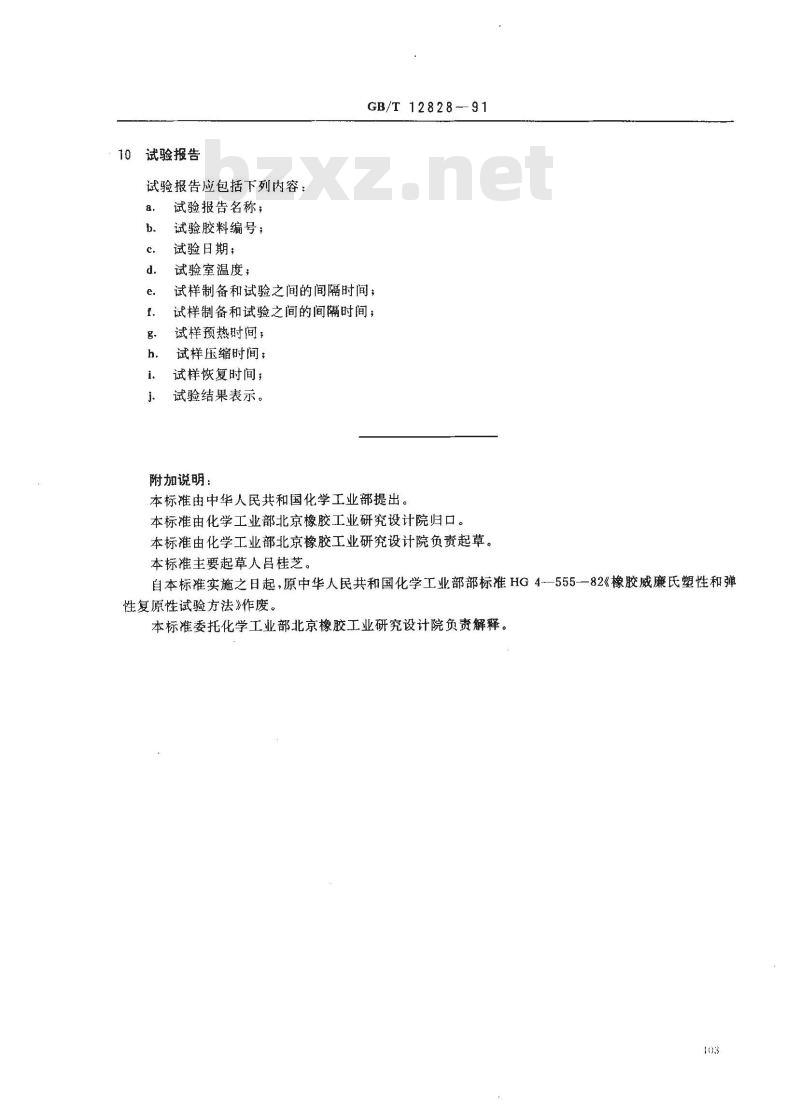

试验报告
试验报告应包括下列内容：
试验报告名称；
试验胶料编号；
试验日期；
试验室温度；
GB/T 12828-91
试样制备和试验之间的间隔时间；试样制备和试验之间的间隔时间；试样预热时间，
试样压缩时间；
试样恢复时间；
试验结果表示。
附加说明：
本标准由中华人民共和国化学工业部提出。本标准由化学工业部北京橡胶工业研究设计院归口。本标准由化学工业部北京橡胶工业研究设计院负责起草。本标准主要起草人吕桂芝。
自本标准实施之日起，原中华人民共和国化学工业部部标准HG4555-82《橡胶威廉氏塑性和弹性复原性试验方法》作废。
本标准委托化学工业部北京橡胶工业研究设计院负责解释103
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
