【国家标准(GB)】 硬质泡沫塑料滚动磨损试验方法

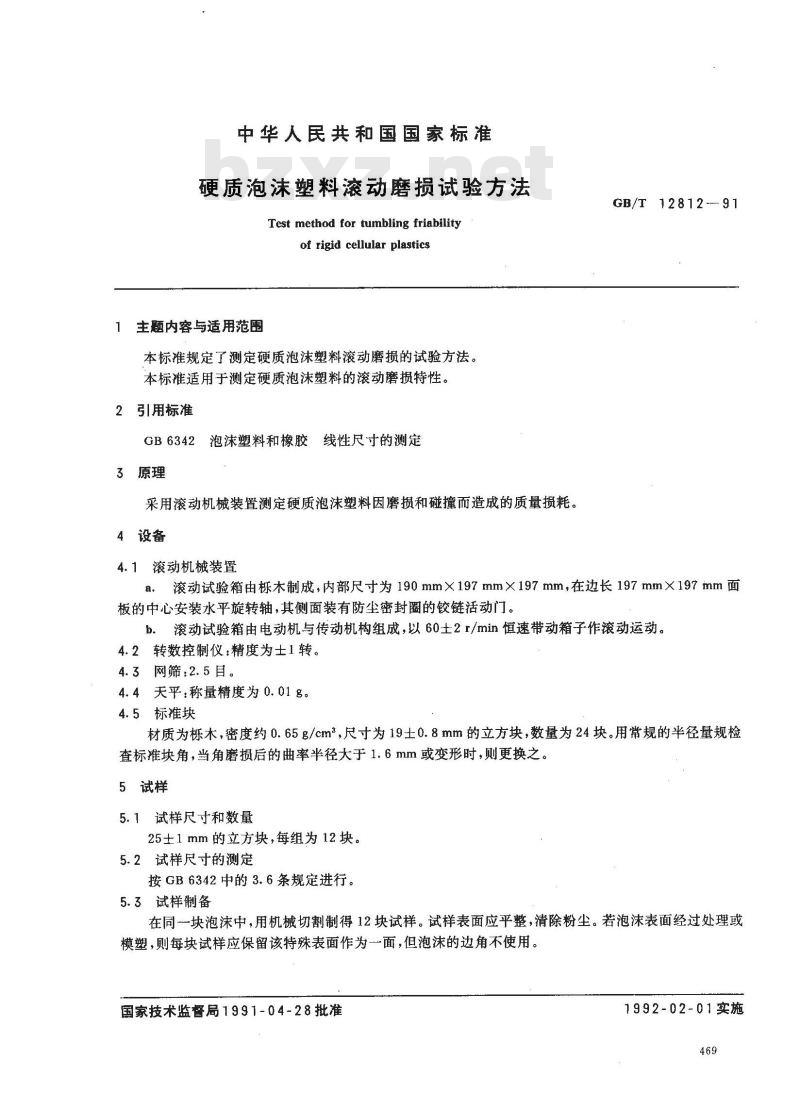

中华人民共和国国家标准
硬质泡沫塑料滚动磨损试验方法Test method for tumbling friabilityof rigid cellular plastics
主题内容与适用范围
本标准规定了测定硬质泡沫塑料滚动磨损的试验方法。本标准适用于测定硬质泡沫塑料的滚动磨损特性。2引用标准
线性尺寸的测定
GB6342泡沫塑料和橡胶
3原理
采用滚动机械装置测定硬质泡沫塑料因磨损和碰撞而造成的质量损耗。4设备
GB/T 12812--91
4.1滚动机械装置
滚动试验箱由栎木制成，内部尺寸为190mm×197mm×197mm，在边长197mm×197mm面a.
板的中心安装水平旋转轴，其侧面装有防尘密封圈的铰链活动门。b．滚动试验箱由电动机与传动机构组成，以60士2r/min恒速带动箱子作滚动运动。4.2转数控制仪：精度为士1转。4.3网筛：2.5目。
4.4天平：称量精度为0.01g。
4.5标准块
材质为栎木，密度约0.65g/cm2，尺寸为19士0.8mm的立方块，数量为24块。用常规的半径量规检查标准块角，当角磨损后的曲率半径大于1.6mm或变形时，则更换之。5试样
5.1试样尺寸和数量
25±1mm的立方块，每组为12块。5.2试样尺寸的测定
按GB6342中的3.6条规定进行。
5.3试样制备
在同一一块泡沫中，用机械切割制得12块试样。试样表面应平整，清除粉尘。若泡沫表面经过处理或模塑，则每块试样应保留该特殊表面作为一面，但泡沫的边角不使用。国家技术监督局1991-04-28批准1992-02-01实施

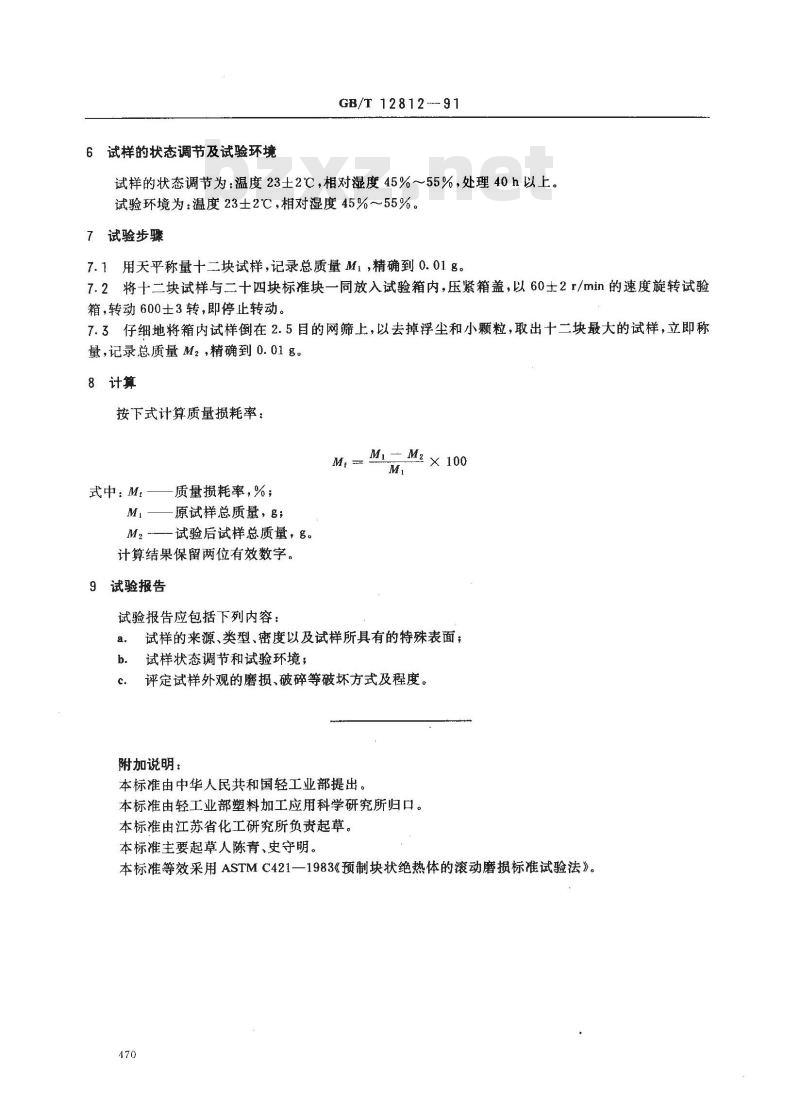

6试样的状态调节及试验环境
GB/T 12812-- 91
试样的状态调节为：温度23士2℃，相对湿度45%~55%，处理40h以上。试验环境为：温度23士2℃，相对湿度45%～55%。7试验步骤bzxz.net
7.1用天平称量十二块试样，记录总质量M1，精确到0.01g。7.2将十二块试样与二十四块标准块一同放入试验箱内，压紧箱盖，以60士2r/min的速度旋转试验箱，转动600士3转，即停止转动。7.3仔细地将箱内试样倒在2.5目的网筛上，以去掉浮尘和小颗粒，取出十二块最大的试样，立即称量，记录总质量M2，精确到0.01g。8计算
按下式计算质量损耗率：
M1- M2 × 100
式中：M.
质量损耗率，%；
原试样总质量，g；
M2—-试验后试样总质量，多。
计算结果保留两位有效数字。
9试验报告
试验报告应包括下列内容：
试样的来源、类型、密度以及试样所具有的特殊表面；试样状态调节和试验环境；
评定试样外观的磨损、破碎等破坏方式及程度。附加说明：
本标准由中华人民共和国轻工业部提出。本标准由轻工业部塑料加工应用科学研究所归口。本标准由江苏省化工研究所负责起草。本标准主要起草人陈青、史守明。本标准等效采用ASTMC4211983《预制块状绝热体的滚动磨损标准试验法》。470
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
