【国家标准(GB)】莫氏锥柄粗加工立铣刀型式与尺寸

本网站发布时间： 2024-07-28 04:20:32

GB/T14328.3-1993
已作废
　点击下载此标准

基本信息

标准号：
GB/T 14328.3-1993
标准名称：
莫氏锥柄粗加工立铣刀型式与尺寸
标准类别：
国家标准(GB)
标准状态：
已作废
发布日期：
1993-04-17
实施日期：
1993-01-02
作废日期：
2009-01-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
52.84 KB

标准分类号

标准ICS号：
机械制造>>切削工具>>25.100.20铣刀
中标分类号：
机械>>工艺装备>>J41刀具

关联标准

替代情况：
被GB/T 14328-2008代替
采标情况：
ISO 3338,REF;ISO 1641,REF

出版信息

出版社：
中国标准出版社
页数：
3页
标准价格：
8.0 元
出版日期：
1993-01-02

其他信息

首发日期：
1993-04-17
复审日期：
2004-10-14
起草单位：
机电部成都工具研究所
归口单位：
全国刀具标准化技术委员会
发布部门：
中国机械工业联合会
主管部门：
中国机械工业联合会
相关标签：
莫氏粗加工立铣刀尺寸

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

GB/T 14328.3-1993 莫氏锥柄粗加工立铣刀型式与尺寸 GB/T14328.3-1993

标准内容

部分标准内容：

中华人民共和国国豪标准
莫氏锥柄粗加工立铣刀
型式与尺寸
Roughing end mill with morse taper shaaktypes and dimensions
主题内容与适用范图
本标准规定了莫氏锥柄粗加工立铣刀型式与尺寸的基本要求。本标准主要适用于直径10~80mm的莫氏锥柄粗加工立铣刀。2 引用标准
GB/T14328.4粗加工立铣刀技术条件GB1443工具柄自锁圆锥的尺寸和公差3型式与尺寸。

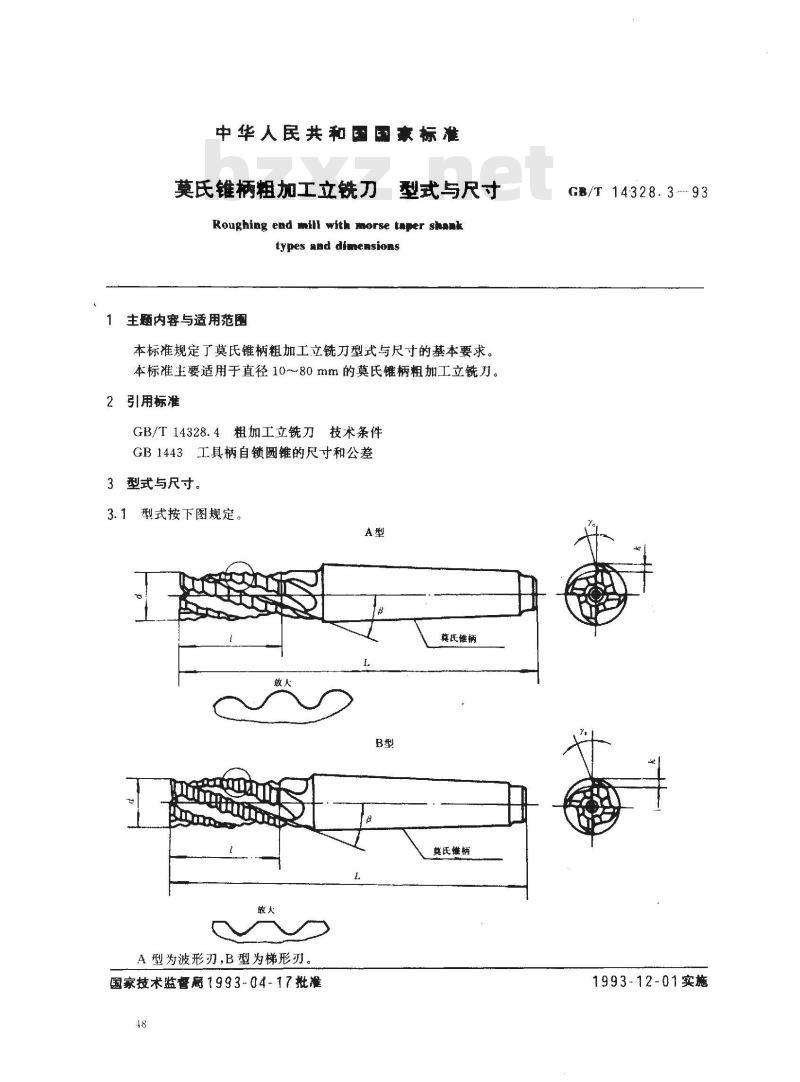

3.1型式按下图规定。
奠氏雄柄
莫氏继柄
A型为波形刃，B型为梯形刃。
国家技术监督局1993-04-17批准GB/T 14328.3.- 93
1993-12-01实施免费标准bzxz.net

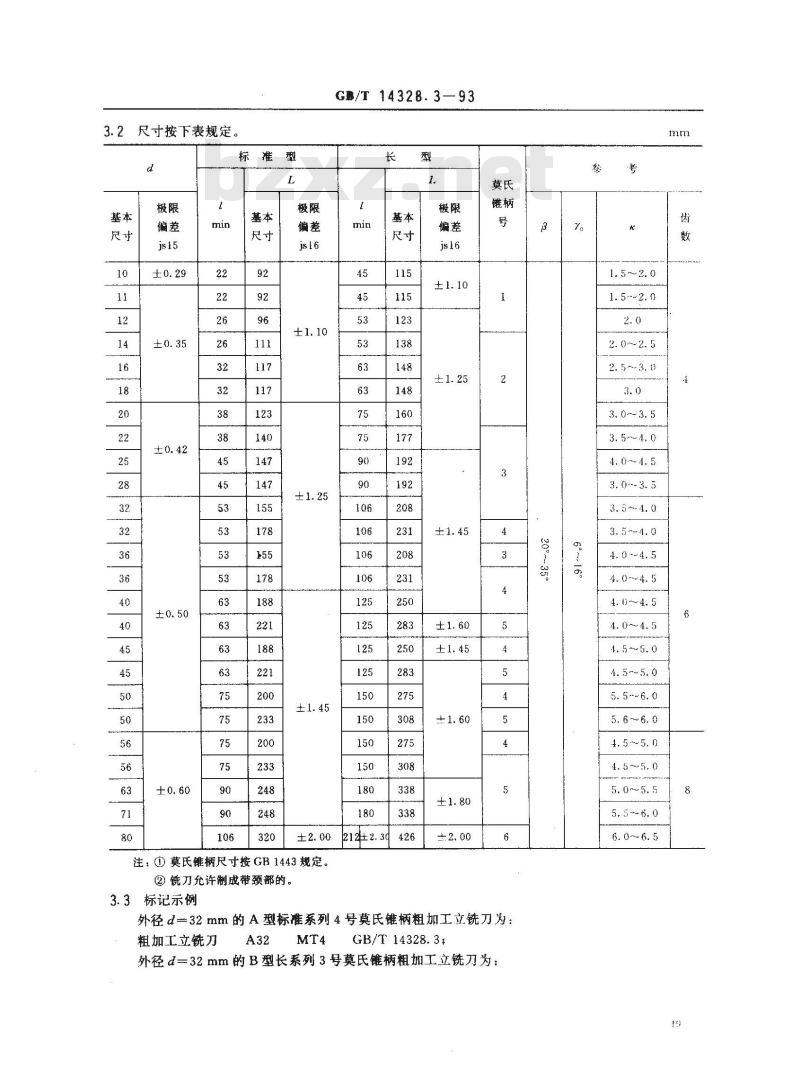

3.2尺寸按下表规定。
标准型
注：①莫氏锥柄尺寸接GB1443规定。②铣刀允许制成带颈部的。
3.3标记示例
GB/T 14328.3—93
212±2.3d
外径d=32mm的A型标准系列4号莫氏维柄粗加工立铣刀为：粗加工立铣刀
GB/T14328.3;
外径d32mm的B型长系列3号莫氏锥柄粗工立铣刀为：3
1. 5～2.0
2. 5 ~ 3. 0
3. 0~3. 5
3. 0-3. 5
4. 0~~4. 5
5. 6-~6. 0
4.5 ～5. 0
粗加工立铣刀

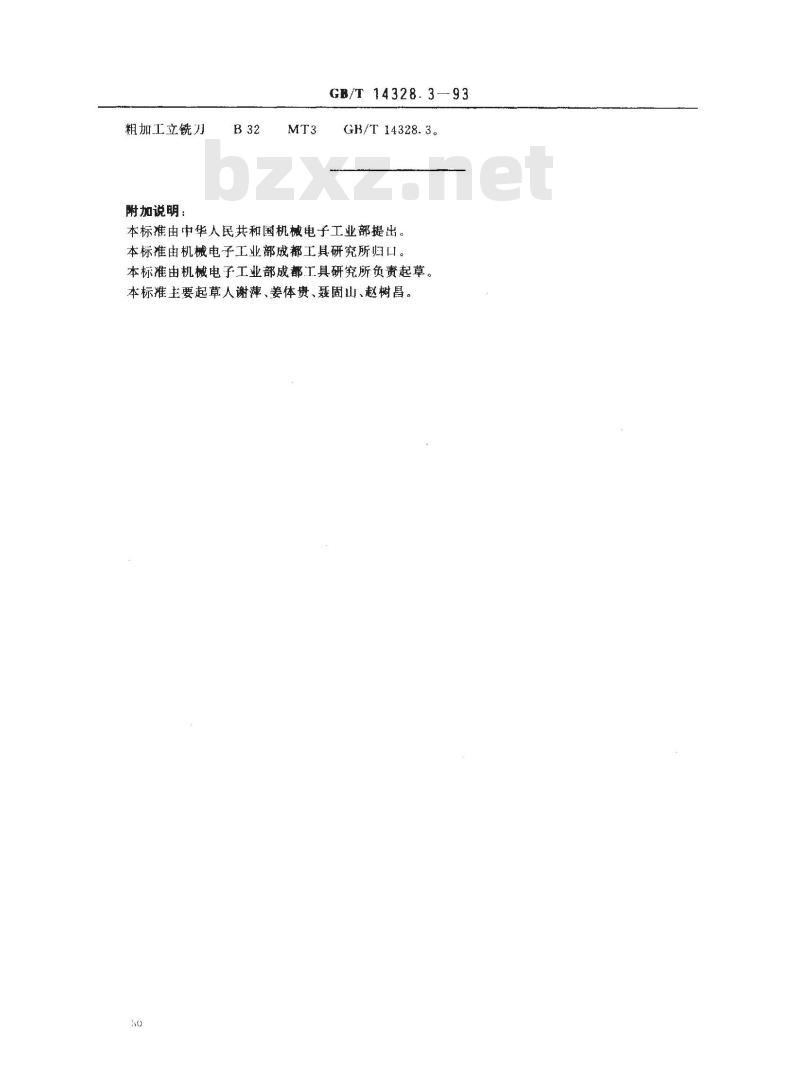

附加说明：
GB/T14328.3—93
GB/T 14328. 3。
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部成都工具研究所归口。本标准由机械电子工业部成都工具研究所负责起草。本标准主要起草人谢萍、姜体贵、聂固山、赵树昌。ho
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
