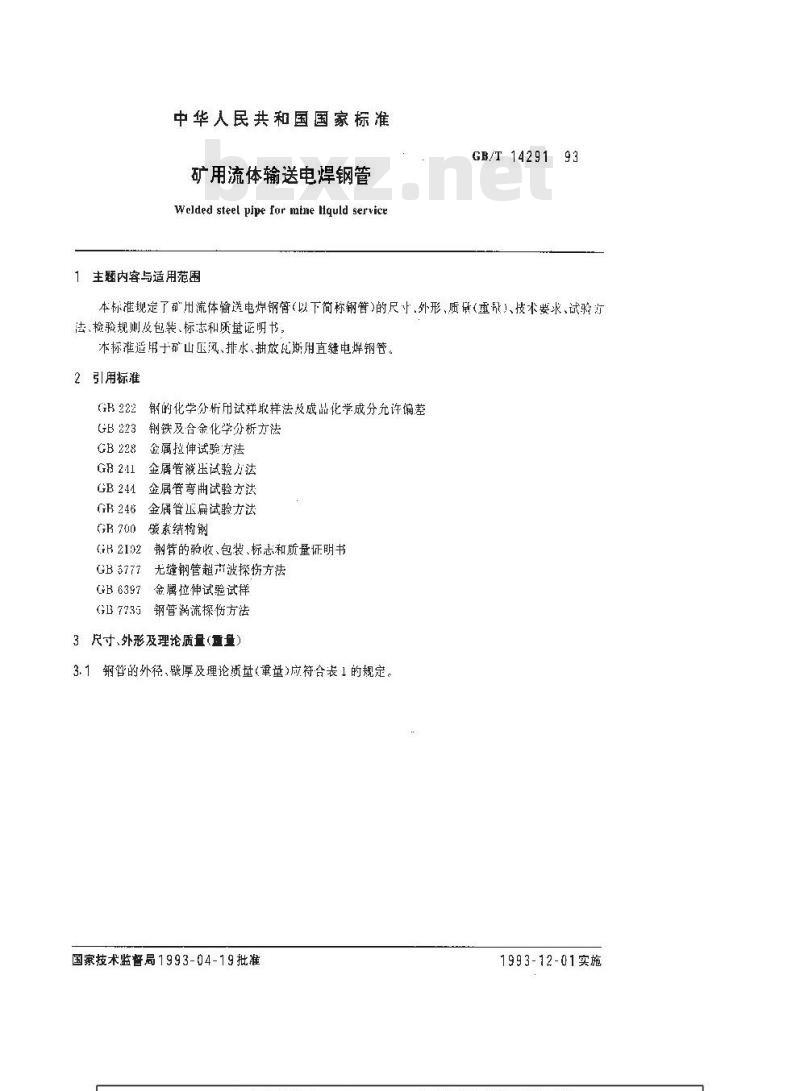

中华人民共和国国家标准
矿用流体输送电焊钢管
Welded steel pipe for mine llquld service1 主题内容与适用范围
GB/T 1429193
本标准规定了动用流体输送电焊钢管（以下简称钢管)的尺寸、外形、质量（重）、技术要求、试验方法、检验规则及包装、标志和质量证明书本标准造用于矿山压风、排水、抽放比斯用直缝电焊钢管。2引用标准
GB 211
GB 244
钢的化学分析用试祥取样法及成品化学成分充许偏差钢铁及合余化学分析方法
金属拉伸试验方法
金属管被压试验方法
金属管弯曲试验方法
金属管玉扁试验方法
碳素结构钢
GR 2102
GB5777
钢管的验收、包装、标志和所量证明书无缝钢管超声波探伤方法
金属位伸试验试样
GB6397
GB7735钢管满流探伤方法
3尺寸、外形及理论质量（重量）3.1钢管的外径、壁厚及理论质量(重量)应符合表1的规定。国家技术监督局1993-04-19批准1993-12-01实施
GB/T1429193
(f 'ta
GB/T14291—93
ss'FOt
19 °97
（每）
GB/T 14291—93

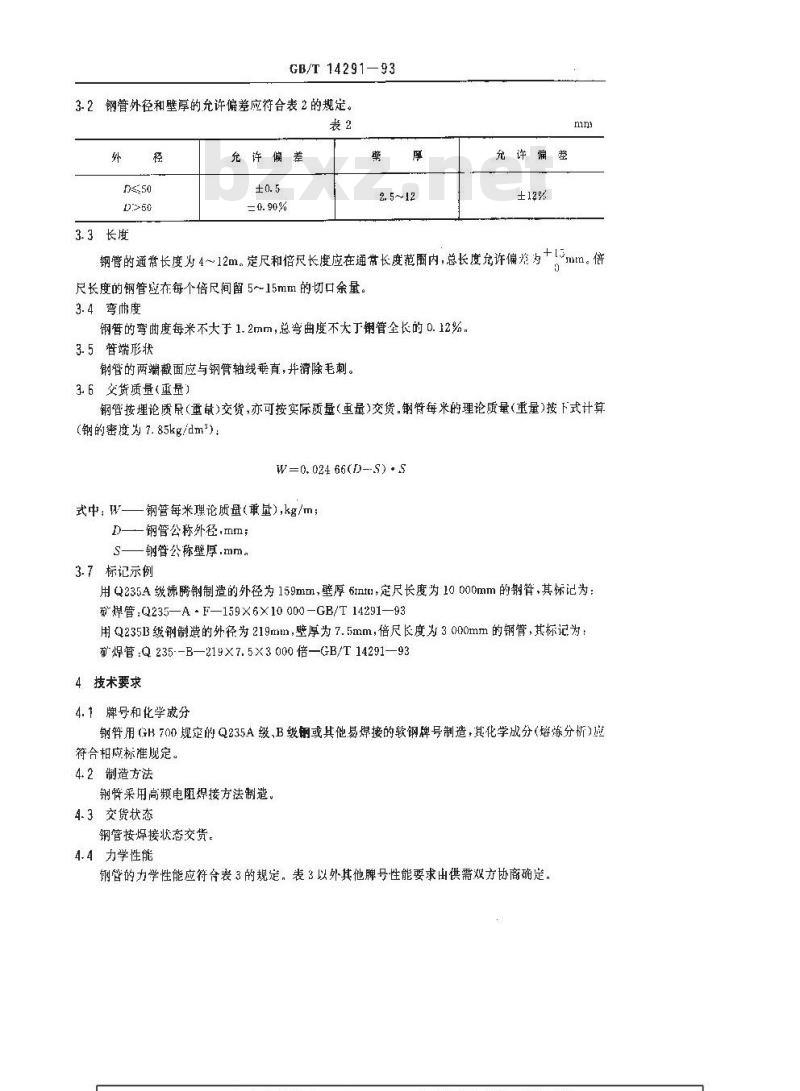

3-2钢管外径和壁厚的允许偏差应符合表2的规定。表2
3.3长度
允许偏差
充许偏差
钢管的通常长度为4~12m。定尺和倍尺长度应在通常长度范丽内，总长度允许偏差为+[3mm。倍尺长度的钢管应在每个倍尺间留5～15mm的切口余量。3.4弯度
钢管的弯曲度每米不大于1.2mm，总弯曲度不大丁管全长的0.12%，3.5管端形状
钢管的两端截面应与钢管轴线垂直，并清除毛刺。3.6交货质量（重量）
钢管按理论质民(重量)交货，亦可按实际质量(重量)交货.钢臂每米的理论质量重量)按下式计算（钢的密度为7.85kg/dm\）：
W=0. 024 66(D--S) · S
式中W-
钢管每米理论质量(重量),kg/m；D——钢管公称外径.mm
S—钢管公称壁厚.mm。
3-7标记示例
用Q235A级沸腾钢制造的外径为159mm，壁厚6tntm，定尺长度为10000mm的钢管，其标记为：矿焊管：Q235—A-F—159×6X10000-GB/T14291—93用Q235B级钢制造的外径为219mm，壁厚为7.5mm，倍尺长度为3000mm的钢管，其标记为：矿焊管:Q235--B—219X7.5×3000倍—GB/T14291—934技术要求
4.1牌号和化学成分
钢臂用GH700规定的Q235A级、B级钢或其他易焊接的软钢牌号制造，其化学成分（熔炼分析）应符合相应标准舰定。
4.2制造方法
钢管采用高频电阻焊接方法制造。4.3交货状态
钢管按焊接状态交货。
4.4力学性能

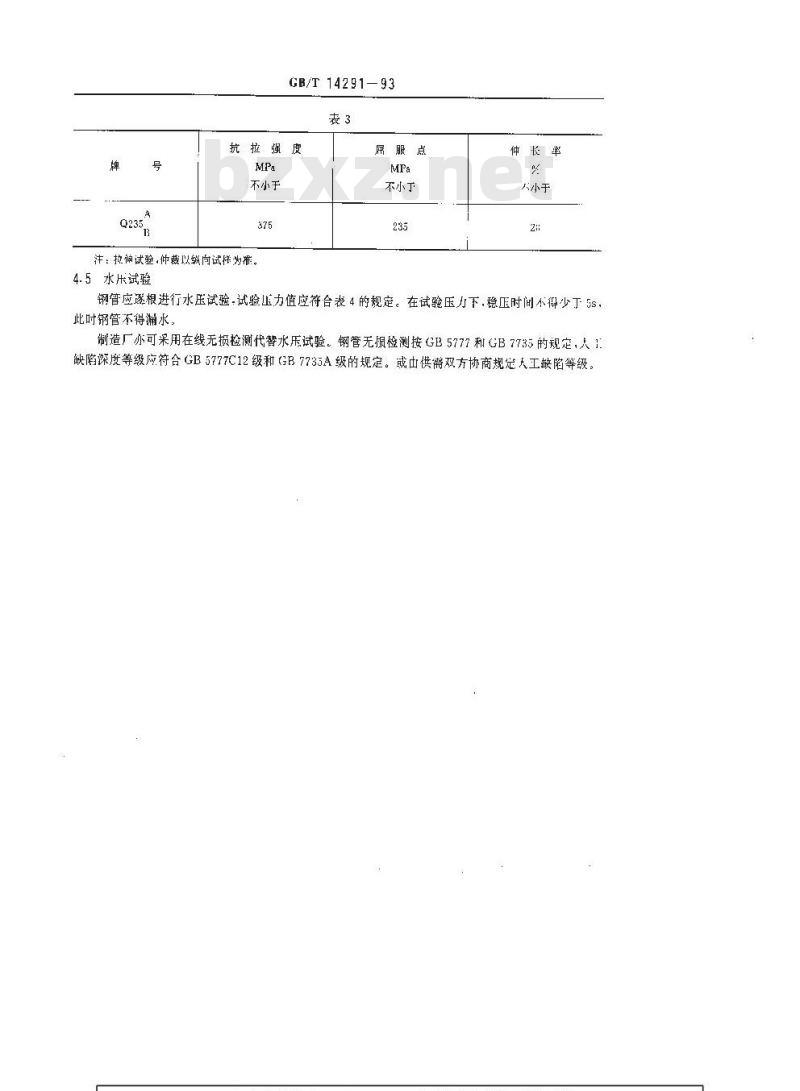

钢管的力学性能应符合表3的规定，表3以外其他牌号性能要求出供需双方协商确定，牌
GB/T 14291-93
抗拉强度
不小于
注：控伸试验·仲裁以纵向试释为据。4.5水乐试验
屏服点
不小丁
仲长率
大小于
钢管应逐根进行水压试验试验压力值应符合表4的规定。在试验压力下，稳压时间不得少丁5s，此时钢管不得蒲水
制造厂亦可采用在线无损检测代替水压试验。钢管无损检测按GB5777利GB7735的规定，人1.缺陷深度等级应符合GB5777C12级和（GB7735A级的规定。戴出供带双方协商规定人工缺陷等级。西路）
CB/T 14291 93
GR/T 14291—93
888—
..com4.6弯曲试验
CB/T 14291—93
公称外径小于和1等于50mm的钢管应进行弯曲试验。弯曲试验时不带填充物，曲半径等丁钢管公称外径的6倍，弯曲角度为90°,焊缝位于曲方向的侧面。4.7压扁试验
公称外径大于50mm的钢管应进行压扁试验。压扇试验时，焊缝与施力方向成90°，当两平板问所压缩到钢管外径的2/3时，焊缝处不得出现裂缝或裂口，压缩到钢管外径的1/3时，焊缝以外的其他部位不得出现裂缝或裂[1。www.bzxz.net
4.B表面质垫
钢管的内外表面应光滑完好，不允许有折登、裂纹、分层、搭焊等缺陷存在。允许有深度不超过壁厚负偏差的其他轻微缺陷存作。
5试验方法
钢管的各项试验、试验方法和取样数量，应符合表5的规定。长5
检验规则
6.1检查和验收
化学成分
范伸试验
弯曲试验
压扁试验
水压试验
涡流探坊
超声探伤
钢管的检梵和验收由供方技术监督部门进行。6.2组批规则
试验方
GB222,GB223
GR 228,GB 6397
GB:226
Glt 241
GR7735
GB5777
足够精度量具
取栏数
按熔炼成分验收
每批·个
每批·个
每批·个
钢管应按批进行检查和验收，每批应由同“牌号、同一规格的钢管组成，每批钢纤的数望不超过女下规定：
公称外径76mm
公称外径>76~219mm
公称外径219～377mm
公称外径>377mm
750根
500根
300根
150根
6.3取样数量
GB/T 14291--93
每批制管检验的取样数量应符合表5的规定。6.4判定和复验
钢管的判定和复验应符合GB2102的规定。包装、标志和质量证明书
钢管的包装、标志和质量证明书应符合GB2102的规定。附加说明：
本标准出中华人民.共和国治金工业部提出。本标准出治金工业部情报标准研究总所归口，本标雁出锦西钢管厂、徐州光环钢管有限公司负责起草。本标准主要起草人修连勋、赵普元、齐耀扬、祝家承本准水平等级标记
GB/T 14291- --93 I
