【国家标准(GB)】 纤维光学调制器 第二部分:分规范 波导电光调制器

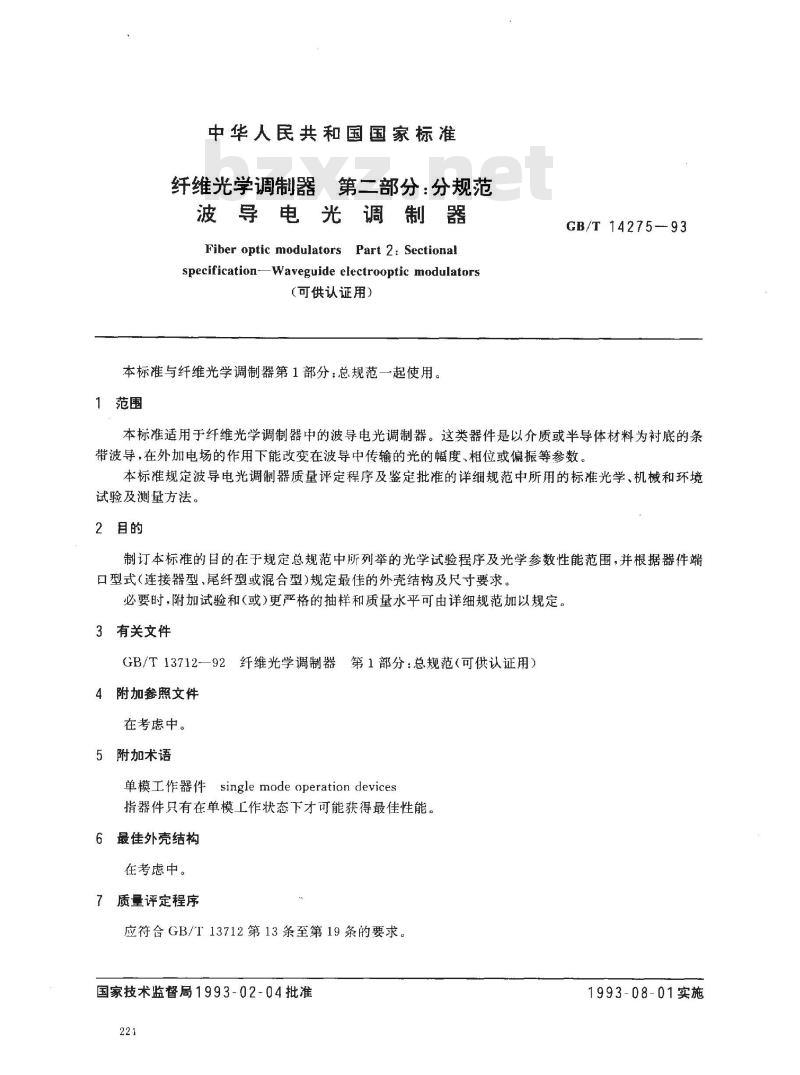

中华人民共和国国家标准
纤维光学调制器第二部分：分规范波导电光调制器
Fiber optic modulators Part 2: Sectionalspecification-Waveguide electrooptic modulators（可供认证用）
本标准与纤维光学调制器第1部分：总规范一起使用。1范围
GB/T14275-93
本标准适用于纤维光学调制器中的波导电光调制器。这类器件是以介质或半导体材料为衬底的条带波导，在外加电场的作用下能改变在波导中传输的光的幅度、相位或偏振等参数。本标准规定波导电光调制器质量评定程序及鉴定批准的详细规范中所用的标准光学、机械和环境试验及测量方法。
2目的
制订本标准的目的在于规定总规范中所列举的光学试验程序及光学参数性能范围，并根据器件端口型式(连接器型、尾纤型或混合型)规定最佳的外壳结构及尺寸要求。必要时，附加试验和(或)更严格的抽样和质量水平可由详细规范加以规定。3有关文件
GB/T13712一92纤维光学调制器第1部分：总规范（可供认证用）4附加参照文件
在考虑中。
5附加术语
单模工作器件single modeoperation devices指器件只有在单模工作状态下才可能获得最佳性能。6最佳外壳结构
在考虑中。
7质量评定程序
应符合GB/T13712第13条至第19条的要求。国家技术监督局1993-02-04批准22.1
1993-08-01实施

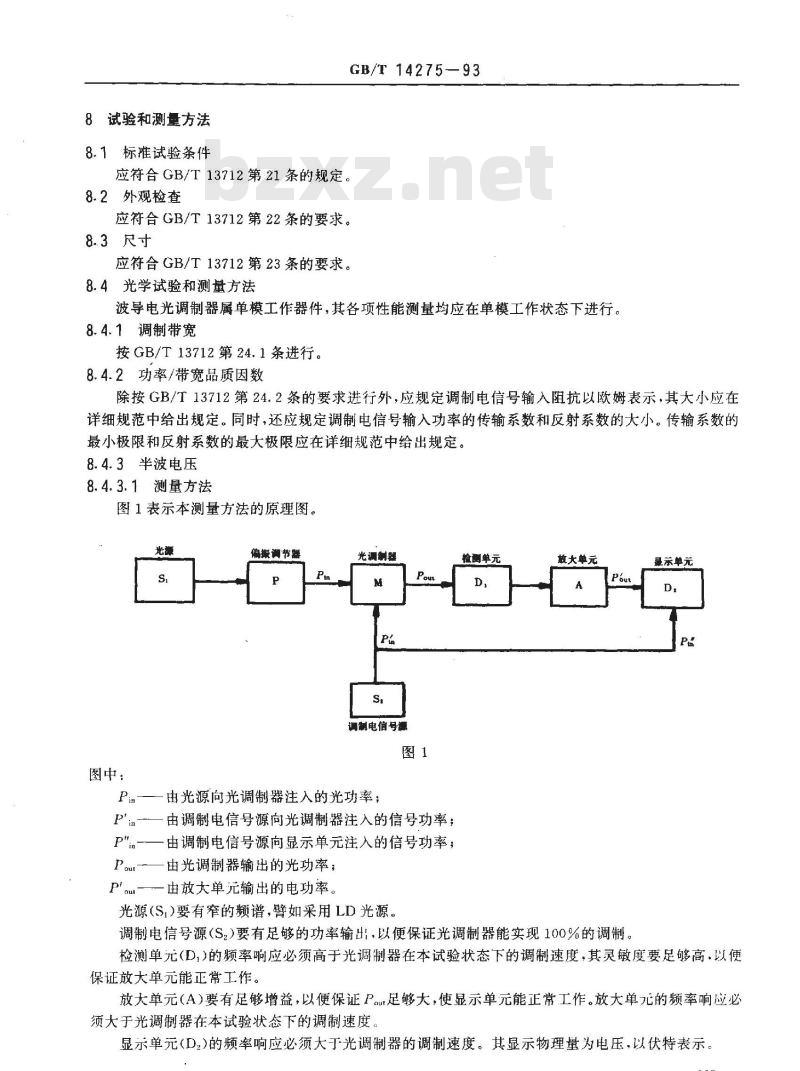

8试验和测量方法
8.1标准试验条件
应符合GB/T13712第21条的规定，8.2外观检查
GB/T 14275—93
应符合GB/T13712第22条的要求。8.3尺寸
应符合GB/T13712第23条的要求。8.4光学试验和测量方法
波导电光调制器属单模工作器件，其各项性能测量均应在单模工作状态下进行。8.4.1调制带宽
按GB/T13712第24.1条进行。
8.4.2功率/带宽品质因数
除按GB/T13712第24.2条的要求进行外，应规定调制电信号输入阻抗以欧姆表示，其大小应在详细规范中给出规定。同时，还应规定调制电信号输入功率的传输系数和反射系数的大小。传输系数的最小极限和反射系数的最大极限应在详细规范中给出规定。8.4.3半波电压
8.4.3.1测量方法
图1表示本测量方法的原理图。
图中：
偏摄调节器免费标准下载网bzxz
光调制器
调制电信号源
Pi—一由光源向光调制器注入的光功率；由调制电信号源向光调制器注入的信号功率；Pi
P\in一一由调制电信号源向显示单元注人的信号功率；Pou—由光调制器输出的光功率；P\au-一由放大单元输出的电功率。光源(S,)要有窄的频谱，警如采用LD光源。检测单元
放大单元
调制电信号源（S,)要有足够的功率输出，以便保证光调制器能实现100%的调制。曼示单元
检测单无(D,>的频率响应必须高于光调制器在本试验状态下的调制速度，其灵敏度要足够高、以便保证放大单元能正常工作。
放大单元（A）要有足够增益，以便保证Pout足够大，使显示单元能正常工作。放大单元的频率响应必须大于光调制器在本试验状态下的调制速度。显示单元(D，)的频率响应必须大于光调制器的调制速度。其显示物理量为电压，以伏特表示。225
GB/T 14275-93

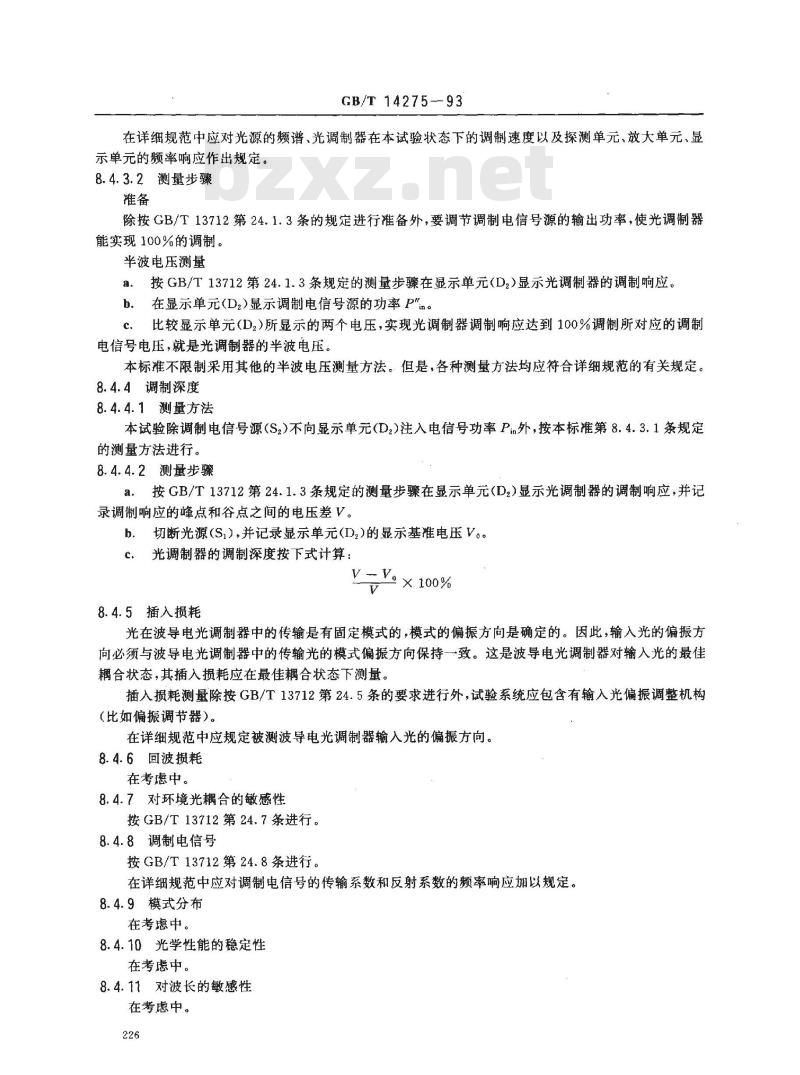

在详细规范中应对光源的频谱、光调制器在本试验状态下的调制速度以及探测单元、放大单元，显示单元的频率响应作出规定。
8.4.3.2测量步骤
除按GB/T13712第24.1.3条的规定进行准备外，要调节调制电信号源的输出功率，使光调制器能实现100%的调制。
半波电压测量
a.按GB/T13712第24.1.3条规定的测量步骤在显示单元（D,)显示光调制器的调制响应。b．在显示单元(D,)显示调制电信号源的功率P\in。C，比较显示单元（D，)所显示的两个电压，实现光调制器调制响应达到100%调制所对应的调制电信号电压，就是光调制器的半波电压。本标准不限制采用其他的半波电压测量方法。但是，各种测量方法均应符合详细规范的有关规定。8.4.4调制深度
8.4.4.1测量方法
本试验除调制电信号源（S)不向显示单元（D,)注入电信号功率P外，按本标准第8.4.3.1条规定的测量方法进行。
8.4.4.2测量步骤
a.按GB/T13712第24.1.3条规定的测量步骤在显示单元（D2)显示光调制器的调制响应，并记录调制响应的峰点和谷点之间的电压差√。b．切断光源(St),并记录显示单元(D2)的显示基准电压V。。c．光调制器的调制深度按下式计算：V-V。
× 100%
8.4.5插入损耗
光在波导电光调制器中的传输是有固定模式的，模式的偏振方向是确定的。因此，输入光的偏振方向必须与波导电光调制器中的传输光的模式偏振方向保持一致。这是波导电光调制器对输入光的最佳耦合状态，其插入损耗应在最佳耦合状态下测量。插人损耗测量除按GB/T13712第24.5条的要求进行外，试验系统应包含有输入光偏振调整机构（比如偏振调节器）。
在详细规范中应规定被测波导电光调制器输人光的偏振方向。8.4.6回波摄耗
在考虑中。
8.4.7对环境光耦合的敏感性
按GB/T13712第24.7条进行。
8.4.8调制电信号
按GB/T13712第24.8条进行。
在详细规范中应对调制电信号的传输系数和反射系数的频率响应加以规定。8.4.9模式分布
在考虑中。
8.4.10光学性能的稳定性
在考虑中。
8.4.11对波长的敏感性
在考虑中。

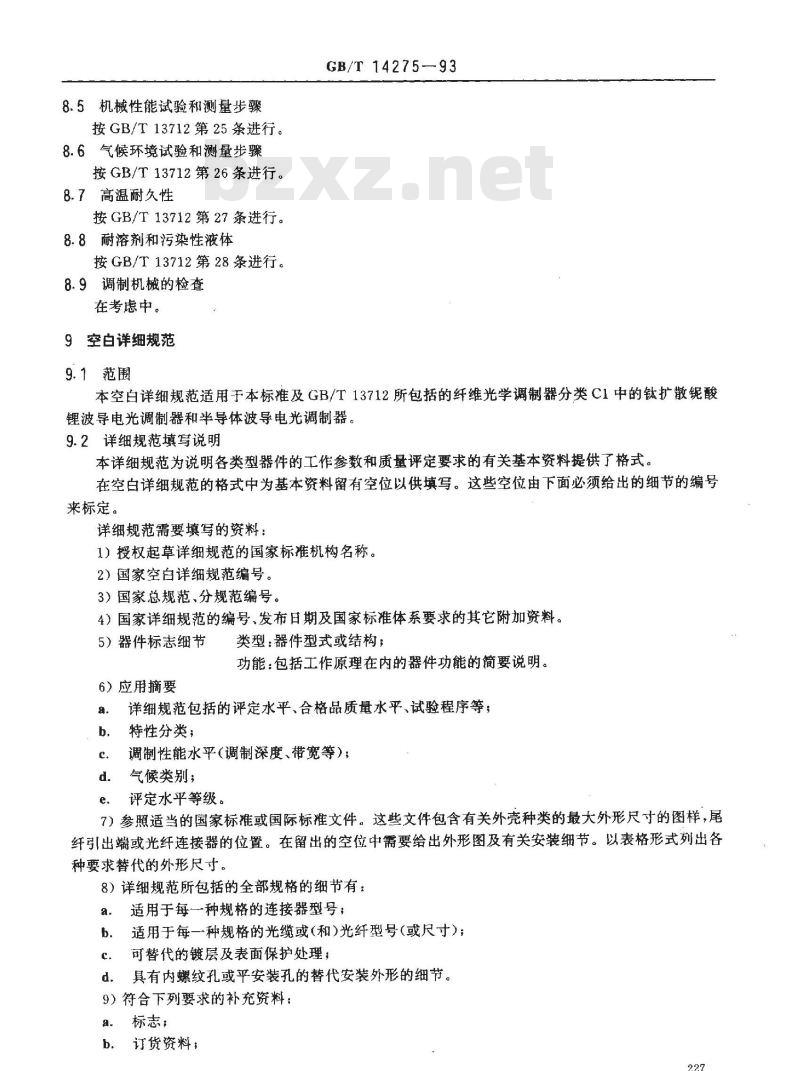

8.5机械性能试验和测量步骤
按GB/T13712第25条进行。
8.6气候环境试验和测量步骤
按GB/T13712第26条进行。
8.7高温耐久性
按GB/T13712第27条进行。
8.8耐溶剂和污染性液体
按GB/T13712第28条进行。
8.9调制机械的检查
在考虑中。
9空白详细规范
9.1范围
GB/T 14275—93
本空白详细规范适用于本标准及GB/T13712所包括的纤维光学调制器分类C1中的钛扩散锯酸锂波导电光调制器和半导体波导电光调制器。9.2详细规范填写说明
本详细规范为说明各类型器件的工作参数和质量评定要求的有关基本资料提供了格式。在空白详细规范的格式中为基本资料留有空位以供填写。这些空位由下面必须给出的细节的编号来标定。
详细规范需要填写的资料：
1）授权起草详细规范的国家标机构名称。2）国家空白详细规范编号。
3）国家总规范、分规范编号。
4）国家详细规范的编号、发布日期及国家标准体系要求的其它附加资料。5）器件标志细节
6）应用摘要
类型：器件型式或结构；
功能：包括工作原理在内的器件功能的简要说明。详细规范包括的评定水平、合格品质量水平、试验程序等；特性分类；
调制性能水平(调制深度、带宽等)；d．气候类别；
评定水平等级。
7）参照适当的国家标准或国际标准文件。这些文件包含有关外壳种类的最大外形尺寸的图样，尾纤引出端或光纤连接器的位置。在留出的空位中需要给出外形图及有关安装细节。以表格形式列出各种要求替代的外形尺寸。
8）详细规范所包括的全部规格的细节有：a．适用于每一种规格的连接器型号；适用于每一种规格的光缆或(和)光纤型号(或尺寸)；b.
可替代的镀层及表面保护处理；具有内螺纹孔或平安装孔的替代安装外形的细节。d.
9）符合下列要求的补充资料：
标志；
b．订货资料；
有关文件(除已列出者外)；
d．放行批的证明记录；

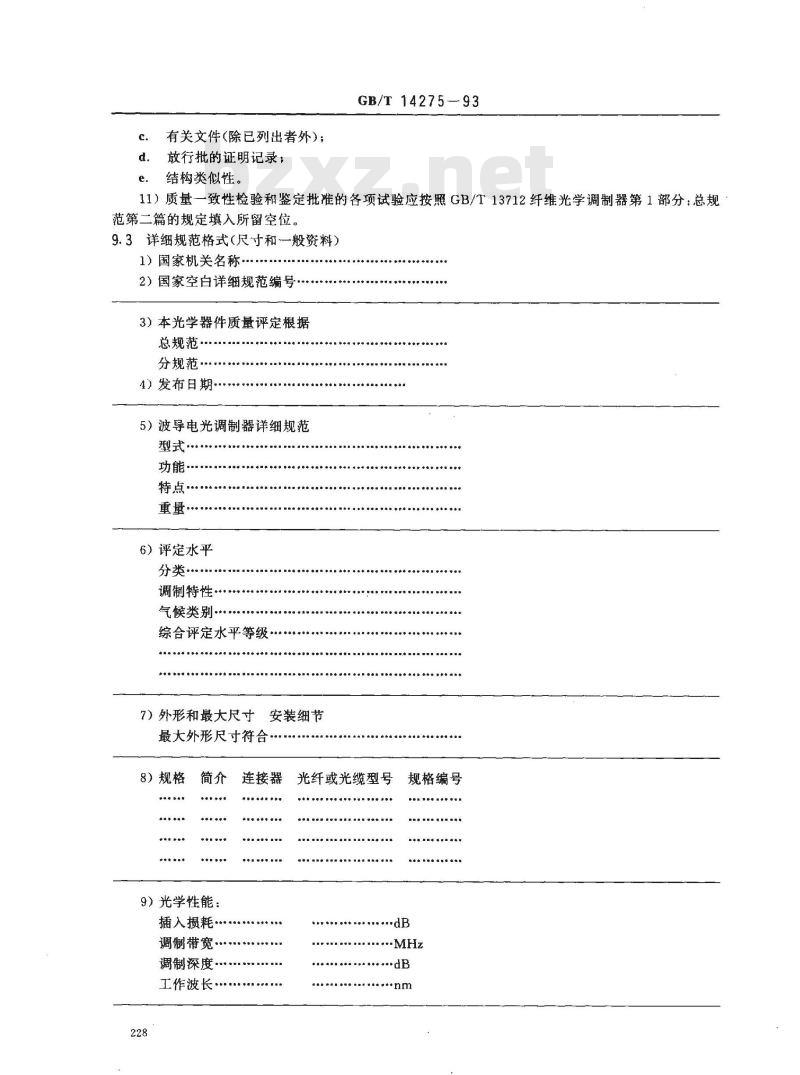

e.结构类似性。
GB/T 14275—93
11）质量一致性检验和鉴定批准的各项试验应按照GB/T13712纤维光学调制器第1部分：总规范第二篇的规定填入所留空位。9.3详细规范格式（尺寸和一般资料）1）国家机关名称
2）国家空白详细规范编号
3）本光学器件质量评定根据
总规范··
分规范
4）发布日期
5）波导电光调制器详细规范
型式·
功能··
6）评定水平
调制特性
气候类别
综合评定水平等级·
7）外形和最大尺寸安装细节
最大外形尺寸符合·
8）规格
9）光学性能：
插入损耗
连接器
业电服业中国
调制带宽
调制深度
工作波长
光纤或光缆型号
规格编号
额定值和特性
光学试验
功率/带宽品质因数
半波电压
调制深度
插人损耗
回波损耗
对环境光耦合的敏感性
调制电信号
模式分布
光学性能的稳定性
对波长的敏感性
机械试验
气候试验
气候顺序
温度迅速变化
工业大气
可燃性
低气压
高温耐久性
耐溶剂和污染性液体
GB/T 14275--93
试验一览表
品种标志
总规范有关条款号
评定水平
附加说明：
GB/T14275
5—93
本标准由中华人民共和国邮电部提出。本标准由邮电部电信传输研究所归口。本标准由邮电部武汉邮电科学研究院负责起草。本标准主要起草人胡台光。
