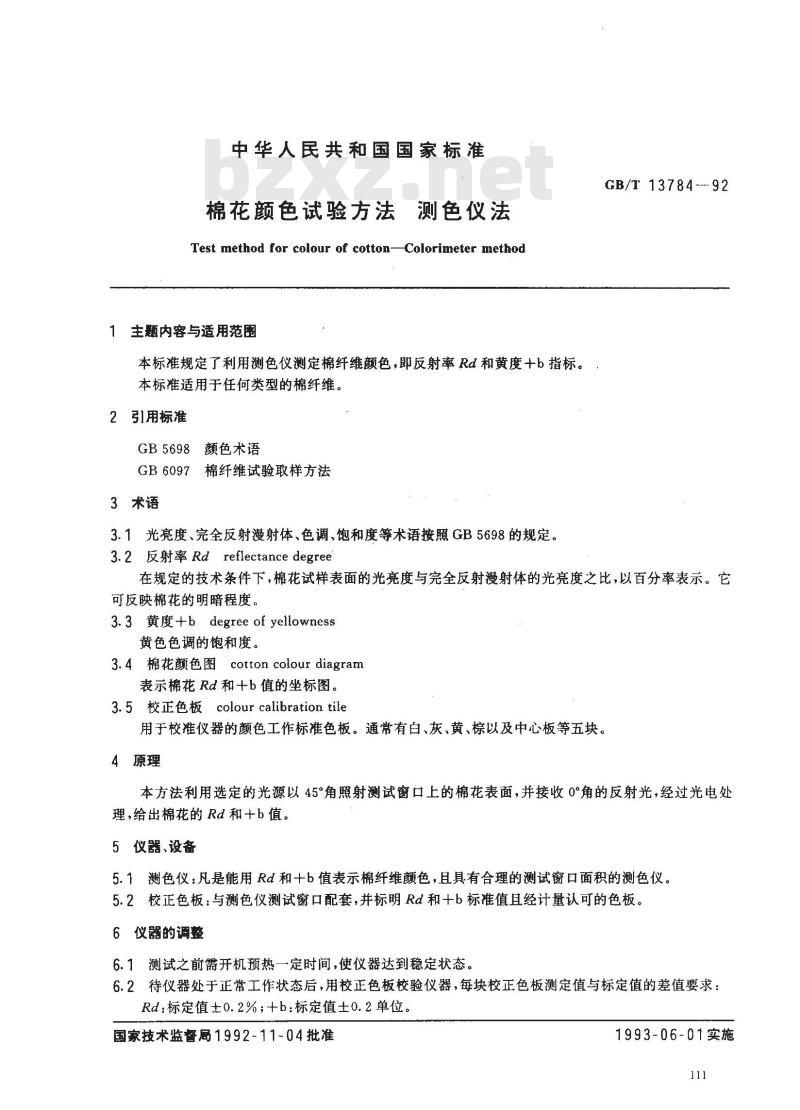

中华人民共和国国家标准
棉花颜色试验方法测色仪法
Test method for colour of cotton-Colorimeter method1主题内容与适用范围
本标准规定了利用测色仪测定棉纤维颜色，即反射率Rd和黄度+b指标。本标准适用于任何类型的棉纤维。2引用标准
GB5698颜色术语
GB 6097
棉纤维试验取样方法
3术语
3.1光亮度、完全反射漫射体、色调、饱和度等术语按照GB5698的规定。3. 2 反射率 Rd reflectance degreeGB/T 13784-92
在规定的技术条件下，棉花试样表面的光亮度与完全反射漫射体的光亮度之比，以百分率表示。它可反映棉花的明暗程度。
3.3 黄度+b degree of yellowness黄色色调的饱和度。
3.4棉花颜色图 cotton colour diagram表示棉花Rd和+b值的坐标图。
3.5 校正色板 colour calibration tile用于校准仪器的颜色工作标准色板。通常有白、灰、黄、棕以及中心板等五块。4原理
本方法利用选定的光源以45°角照射测试窗口上的棉花表面，并接收0°角的反射光，经过光电处理，给出棉花的Rd和+b值。
5仪器、设备
5.1测色仪：凡是能用Rd和十b值表示棉纤维颜色，且具有合理的测试窗口面积的测色仪。5.2校正色板：与测色仪测试窗口配套，并标明Rd和+b标准值且经计量认可的色板，6仪器的调整
6.1测试之前需开机预热一定时间，使仪器达到稳定状态。6.2待仪器处于正常工作状态后，用校正色板校验仪器，每块校正色板测定值与标定值的差值要求：Rd：标定值±0.2%；+b：标定值土0.2单位。国家技术监督局1992-11-04批准1993-06-01实施

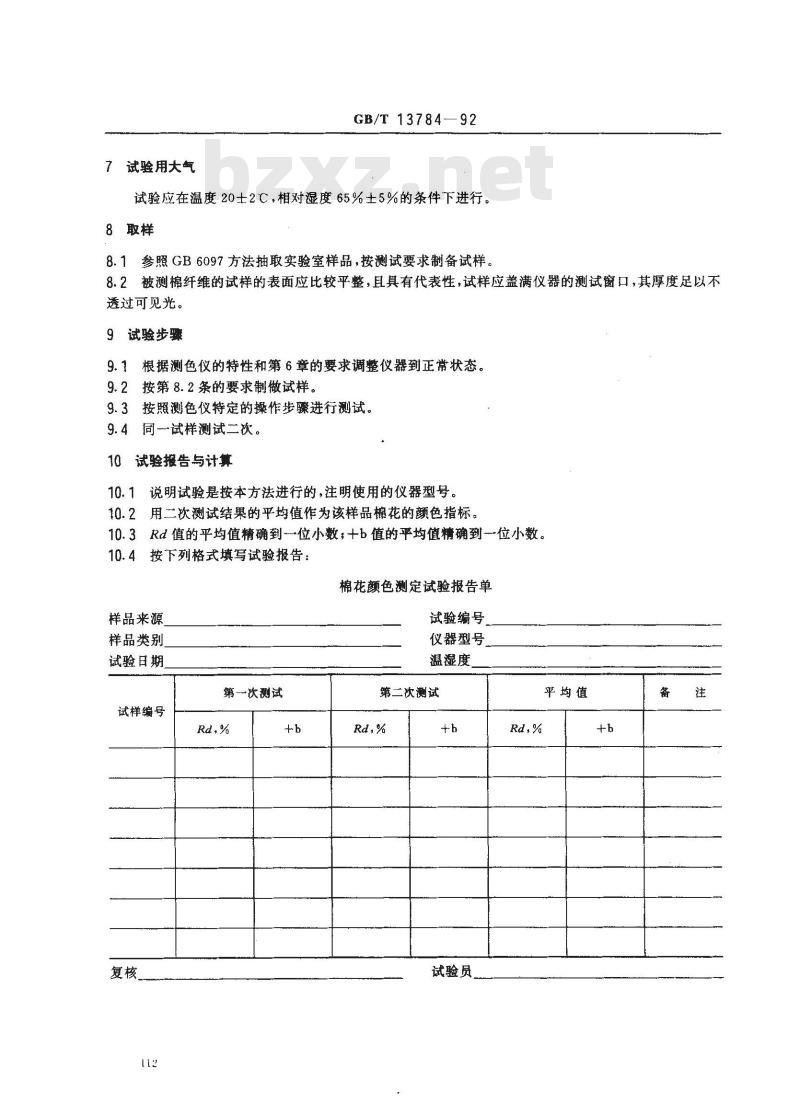

7试验用大气
GB/T13784—92
试验应在温度20士2℃，相对湿度65%士5%的条件下进行。8取样
8.1参照GB6097方法抽取实验室样品，按测试要求制备试样8.2被测棉纤维的试样的表面应比较平整，且具有代表性，试样应盖满仪器的测试窗口，其厚度足以不透过可见光。
9试验步骤
9.1根据测色仪的特性和第 6 章的要求调整仪器到正常状态。9.2按第8.2条的要求制做试样。9.3按照测色仪特定的操作步骤进行测试。9.4同一试样测试二次。
10试验报告与计算
10.1说明试验是按本方法进行的，注明使用的仪器型号。10.2用二次测试结果的平均值作为该样品棉花的颜色指标。10.3Rd值的平均值精确到位小数；+b值的平均值精确到一位小数。10.4按下列格式填写试验报告：棉花颜色测定试验报告单
样品来源
样品类别
试验日期
试样编号
第次测试
试验编号
仪器型号
温湿度
第二次测试
试验员
平均值

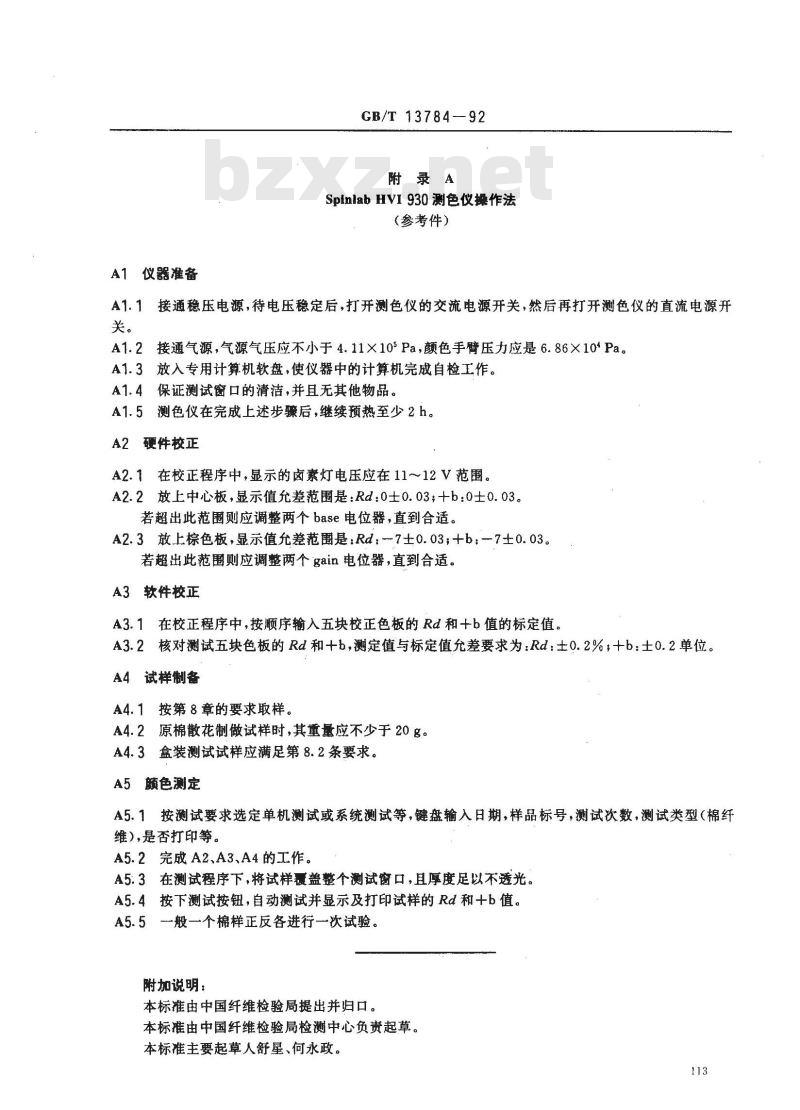

A1仪器准备
GB/T13784-92
附录AbzxZ.net
SpinlabHVI930测色仪操作法
（参考件）
接通稳压电源，待电压稳定后，打开测色仪的交流电源开关，然后再打开测色仪的直流电源开A1.1
接通气源，气源气压应不小于4.11×105Pa，颜色手臂压力应是6.86×10°Pa。A1.2 3
A1.3放入专用计算机软盘，使仪器中的计算机完成自检工作。A1.4
保证测试窗口的清洁，并且无其他物品。A1.5测色仪在完成上述步骤后，继续预热至少2h。A2硬件校正
A2.1在校正程序中，显示的卤素灯电压应在11～12V范围。A2.2放上中心板，显示值允差范围是：Rd：0士0.03；十b：0士0.03。若超出此范围测应调整两个base电位器，直到合适。A2.3放上棕色板，显示值允差范围是：Rd：7士0.03；+b：7±0.03。若超出此范围则应调整两个gain电位器，直到合适，A3软件校正
A3.1在校正程序中，按顺序输入五块校正色板的Rd和+b值的标定值。A3.2核对测试五块色板的Rd和十b，测定值与标定值允差要求为：Rd：士0.2%，+b：土0.2单位。A4试样制备
A4.1按第8章的要求取样。
A4.2原棉散花制做试样时，其重量应不少于20g。A4.3盒装测试试样应满足第8.2条要求。A5颜色测定
A5.1按测试要求选定单机测试或系统测试等，键盘输入日期，样品标号，测试次数，测试类型（棉纤维），是否打印等。
A5.2完成A2、A3、A4的工作。
A5.3在测试程序下,将试样覆盖整个测试窗口，且厚度足以不透光。A5.4按下测试按钮，自动测试并显示及打印试样的Rd和+b值。A5.5般一个棉样正反各进行一次试验。附加说明：
本标准由中国纤维检验局提出并归口。本标准由中国纤维检验局检测中心负贵起草。本标准主要起草人舒星、何永政。113
