【国家标准(GB)】 纺织品 耐热性能的测定方法

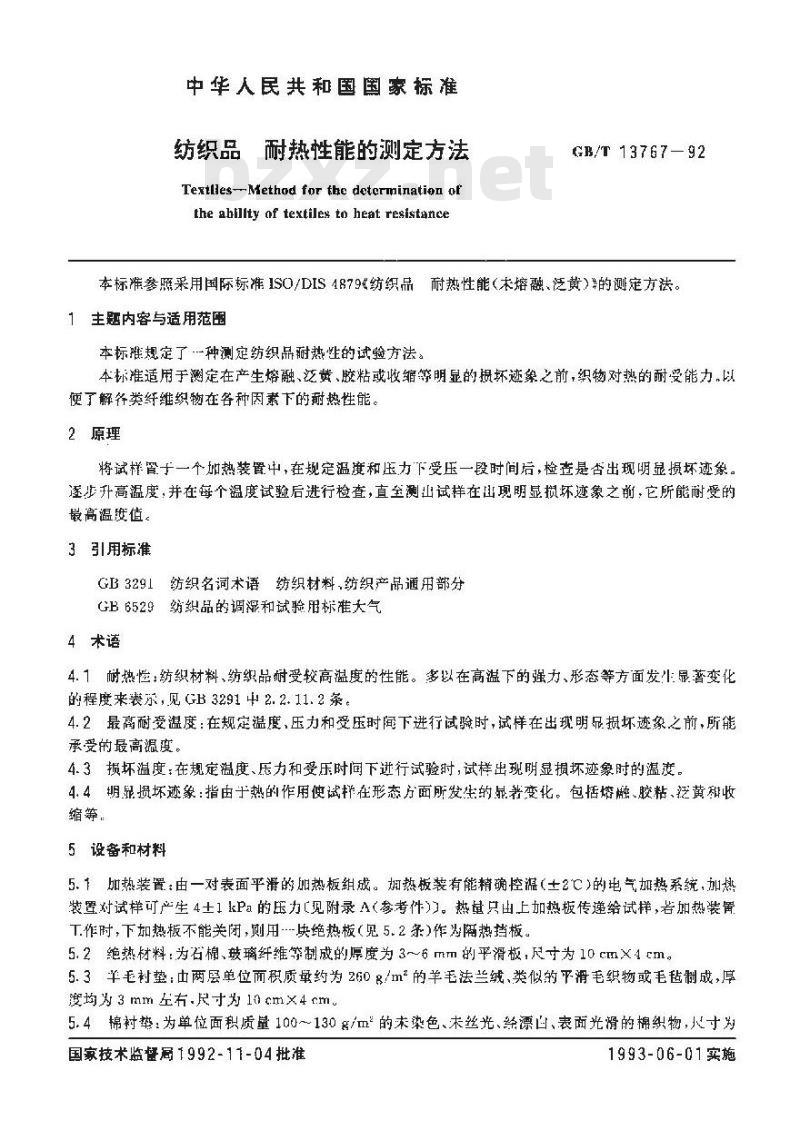

中华人民共和国国家标准
纺织品耐热性能的测定方法
Texilles--Method for the detcrmination ofthe abillty of textiles to heat resistanceGB/T 13767—92
本标准参照采用国际标准1SO/DIS4879纺织品耐热性能（木熔融、泛黄）的测定方法。1主题内容与适用范压
本标雅规定了种测定纺织品耐热性的试验方法本标准适用于测定在产生熔融、泛黄、胶粘或收缩等明显的损坏迹象之前，织物对热的耐受能力，以便了解各类纤维织物在各种因素下的耐热性能。2原理
将试样管于一个热装臀中，在规定温度和压力下受压一段时间后，检查是否出现明显摄坏迹象。逐步升高温度，并在每个温度试验后进行检查，直至测山试样在出现明显损坏迹象之前，它所能耐受的最高温度值。
3引用标准
GB3291纺织名词术语纺织材料，纺织产品通用部分GB6529纺织品的调混和试验用标准大气4术语
4.1耐热性：纺织材料、纺织品耐受较高温度的性能。多以在高溢下的强力、形态等方面发生显著变化的程度来装系,见GB 3291中 2.2.11.2条4.2最高耐受温度：在规定温度，压力和受压时闻下进行试验时，试样在出现明品摄坏迹象之前，所能承受的最高瀛度。，
4.3损坏温度：在规定温度、压力和受压时间下进行试验时，试样出现明显损坏迹象时的温丧。4.4期显损坏迹象：指由于热的作用使试样在形态方面所发生的鼎考变化。包括熔触、胶粘、泛黄翻收缩等。
5设备和材料
5、1加热装置：由一对表面平滑的加热板组成。热板装有能精确控温（土2℃）的电气加热系统，加热装置对试样可产生4土1kPa的压力L见附录A(参考件))。热量只由上加热板传递给试样，若加热装胃T作时，下加热板不能关闭，则用-快绝热板（见5.2条)作为隔热挡板。5.2绝热材料：为石棉、玻璃纤维等制成的原度为3~6mm的平滑板，尺寸为10cm×4cm。5.3羊毛树垫：由两层单位面积质量约为2608m2的羊毛法兰绒、类似的平滑毛织物或毛毡制成，厚度均为3mm左右-尺寸为10 cm×4rm.5.4棉衬垫：为单位面积质量100～130g/m的末染色、未丝光、经漂凹、表面光滑的棉织物，寸发国家技术监督局1992-11-04批准1993-06-01实施

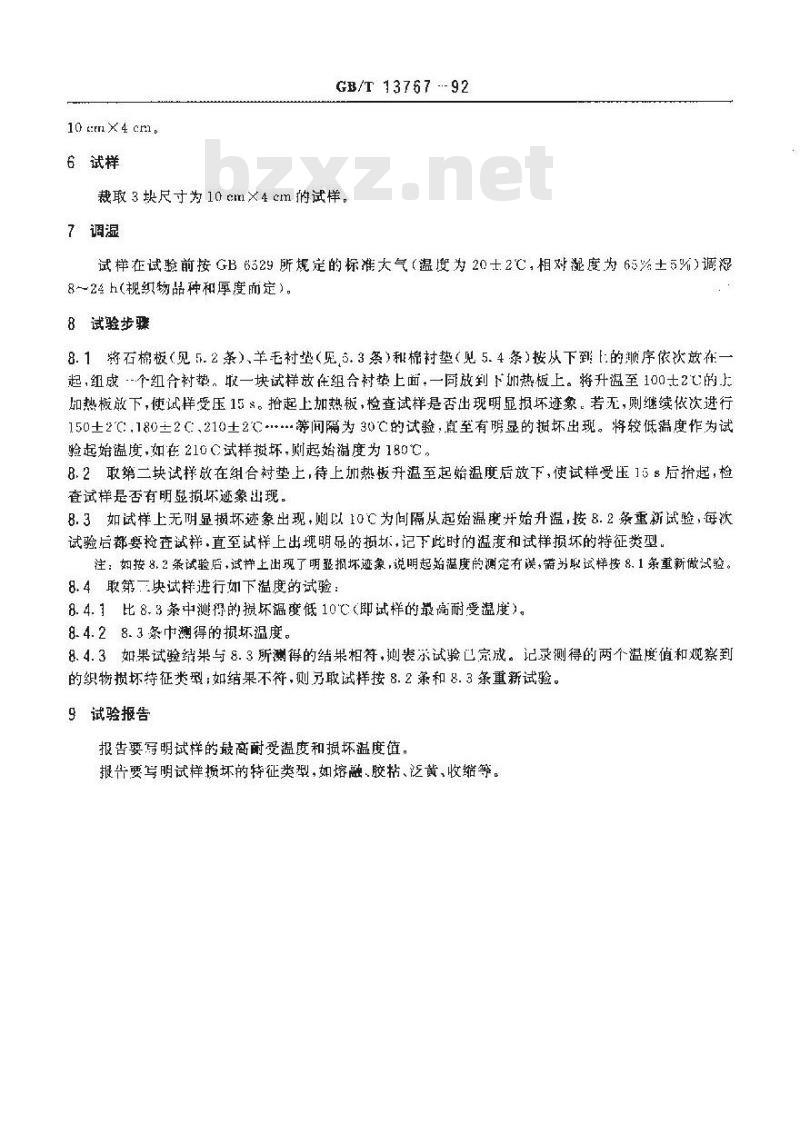

10:mX4cmp
6试样bzxZ.net
GB/T 13767 -.- 92
裁取3块尺寸为10 cm×4cm的试样。7调湿
试样在试验前按GB6329所规定的标准大气（温度为20士2C，相对湿度为65%土5%）调混8~-24h(视织物品种和厚度而定）。8试验步骤
8.1将石棉板（见5.2条）、羊毛衬垫（见,5.3条）和棉衬垫（见5.4条）按从下到[:的顺序依次放在一起，组成个组合树挚。取一块试样放在组合衬垫上面，一同放到下加热板上。将升温至100士2的上加热板放下，使试样受压15s。拾起上加热板，检查试样是否出现明显损坏迹象。若无，则继续依次逆行150±2℃:.180±2C,210±2**等间隔为30℃的试验，直至有明显的摄坏出现。将较低蕴度作为试验起始温度，如在210C试样坏，则起始温度为180℃。8.2取第二块试样放在组合衬垫土,待上加热板升温至起始温度后放下，使试样受压15 s后拾起检查试样是否有明显损怀迹象出现。8.3如试样上无明显损坏迹象出现，卿以10℃为间隔从起始温度开始升温，接8.2条重新试验，每次试验后都要捡查试样，直至试样上出现明显的损坏，记下此时的溢度和试样损坏的特征类型。注：如按8.2条试验后，试拌上出现了明驱报坏迹象，说明起始温度的测定有误，需另取试样按8.1条重新做试验。8.4取第二快试样进行如下温度的试验：8.4.1比8.3条中测得的摄环温度低10℃（即试样的最高耐受温度）。8.4.28.3条中溯得的损坏温度。8.4.3如果试验结果与8.3所测得的结果相符，测表示试验已完成。记录测得的两个温度值和观察到的织物损坏特征类型；如结果不符，则方试样按8.2条和8.3条重新试验。9试验报告
报告要写明试样的最商耐受温度和损坏温度值。告要写明试样损坏的特征类型，如熔融、胶粘、泛黄、收黯等。GB/T13767---92

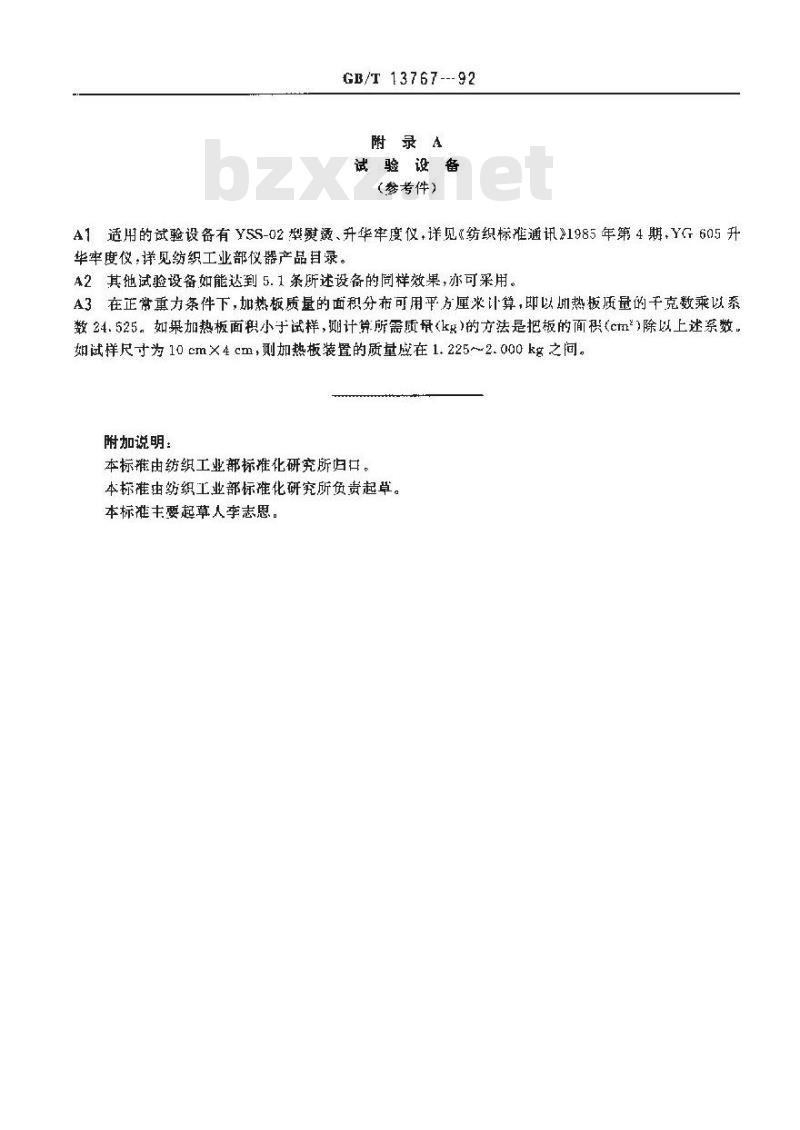

附录A
试验设备
(参考件）
A1适用的试验设备有YSS-02型熨烫、升华牢度仅，详见《纺织标准通讯》1985年第4期，YG605升华牢度仪，详见织工业部仪器产品茸录。42其他试验设备如能达到5.1条所述设备的同样效果，亦可采用。A3在正常重力条件下，加热板质量的面积分布可用平方厘米计算，即以期热板质量的干克数乘以系数24.525。如果加热板面积小于试样，则计算所需质量本标雅由纺织工业部标化研究所归口。本标准由纺织工业部标准化研究所负责起草。本标准主要起草人李志思
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
